Как проверить тормозные камеры грузовика зимой на стоянке без сервиса?

На −30…−50 °C в Якутии после ночной стоянки колесо «не отпускает», из-под крыла короткий пшик, падает давление на манометре, а вы не понимаете: это лёд в клапане, порванная диафрагма тормозной камеры или «нормальное» шипение крана на полминуты. Водитель на трассе «Лена» при −38 °C уже обжёгся: прогрел камеру паяльной лампой, через 40 км снова подклинило ABS. За 20–30 минут на стоянке вы сольёте воду, проверите штоки и утечки и получите результат: ехать, регулировать или менять камеру до рассвета.

Тормозная камера — «пневмоцилиндр» у колеса: воздух толкает шток, колодки жмут диск. Зимой конденсат превращается в лёд и клинит клапаны, а непрерывное шипение у колеса при отпущенном тормозе почти всегда рвёт диафрагму, а не «морозная норма». Сначала слейте воду из всех ресиверов, потом тест при ~0,8 МПа: утечки из колесных камер недопустимы, падение давления больше 0,05 МПа — в рейс нельзя. Ход штока на КАМАЗ держите в 30–50 мм.

По этому чеклисту вы сможете провести предрейсовую проверку из кабины и под колёсами, когда пальцы мёрзнут, а рейс горит. Камера с энергоаккумулятором (пружинной «бочкой» стояночника) — один узел: сервисная часть давит колодки, пружинная держит ручник. Пружинный блок не разбирают — внутри сжатая пружина, разбор на морозе опасен.

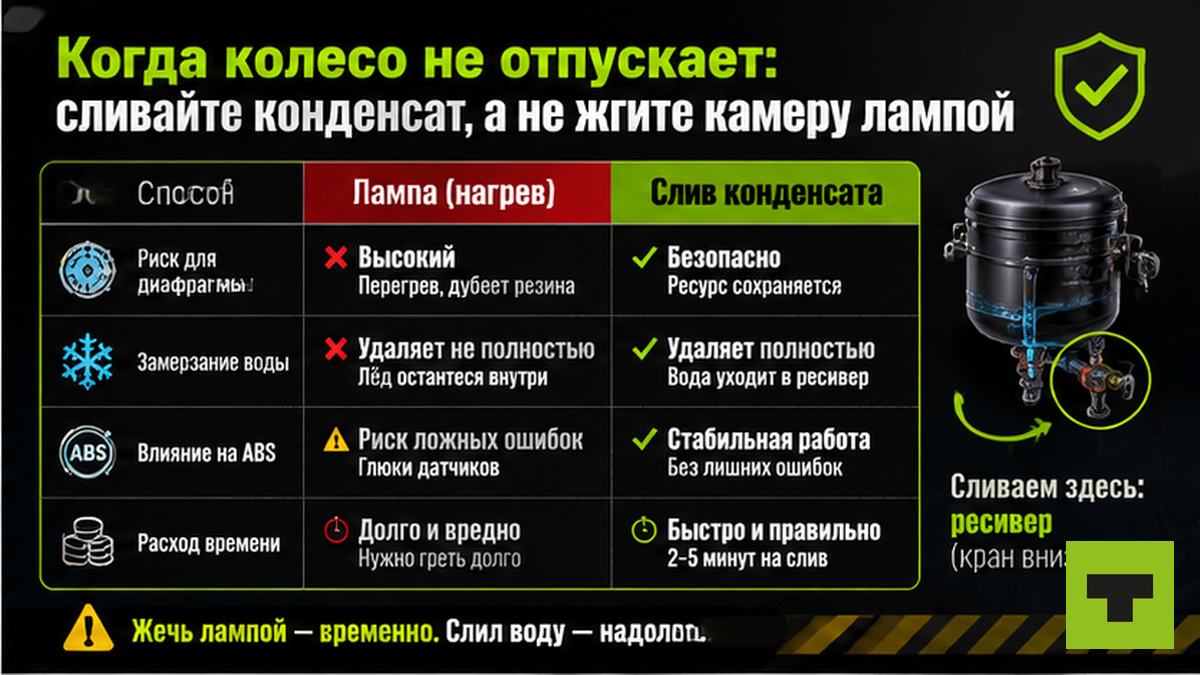

Когда колесо не отпускает: сливайте конденсат, а не жгите камеру лампой

Типичная ошибка — греть камеру паяльной лампой «как на форуме». Лёд тает, колесо крутится, через 40 км снова клинит и загорается ABS: диафрагма уже травила, лёд только маскировал. На форумах и в сервисах до 70% «неотпускающих» колёс зимой — влага и лёд в релейниках и ускорителях, не сама камера. На СТО водителю из кейса на «Лене» сказали прямо: три дня не сливали воду из ресивера, плюс прогрев спрятал разрыв мембраны.

Откройте краны всех ресиверов тягача и прицепа до чистого воздуха. Зимой — каждое утро. Проверьте осушитель воздуха тормозов грузовика зимой: мокрый картридж снова заполнит систему водой.

После слива подайте давление, отпустите стояночный, покрутите колесо. Растормаживается без огня — продолжайте чек. Нет — мыльный раствор на штуцеры, не нагрев металла.

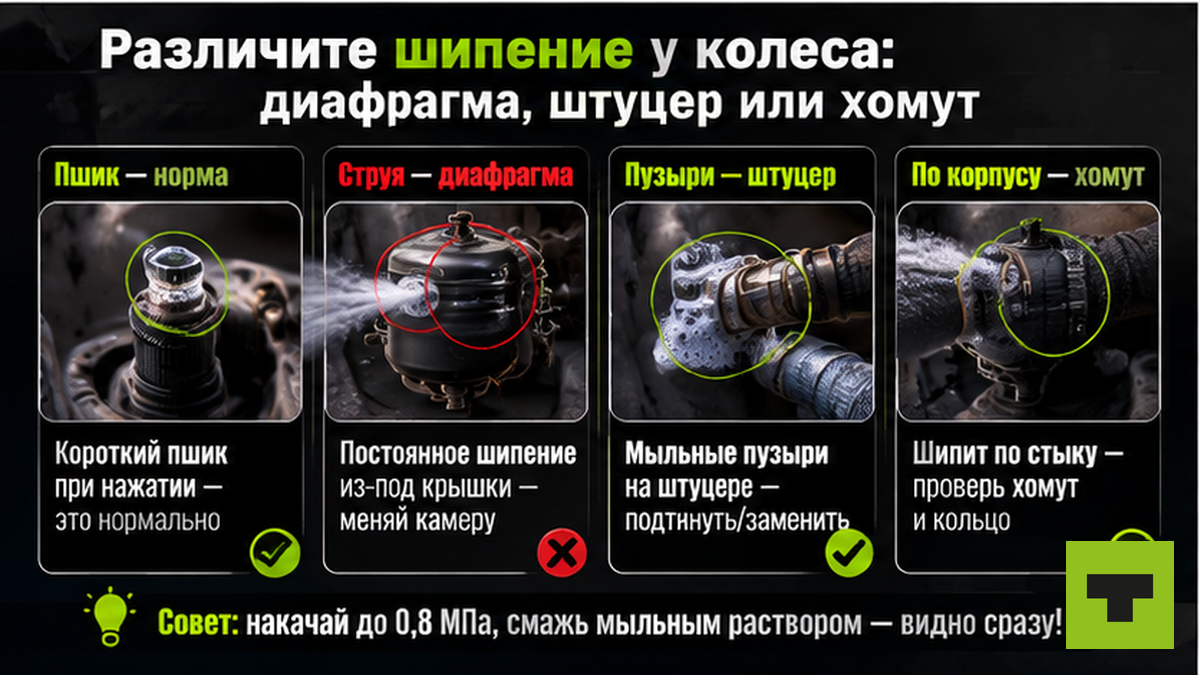

Различите шипение у колеса: диафрагма, штуцер или хомут

На форумах списывают шипение на «норму 15–30 секунд» у крана Iveco на морозе. У колесной камеры правило жёстче: при отпущенном тормозе непрерывная струя из вентиляционного отверстия — почти всегда разрыв диафрагмы (резиновой мембраны внутри «бочки»), а не залипший клапан.

Осмотрите корпус на трещины и ржавые хомуты. Нанесите мыльный раствор на штуцеры, манжеты штока и дыхательные отверстия — на практике это быстрее, чем гадать по звуку. Пузыри на корпусе — менять камеру целиком и сверять ход штока после монтажа. Пузыри только на фитинге — подтянуть или сменить прокладку, камера может быть жива. Короткий пшик при снятии ручника — норма, шипение минутами — брак.

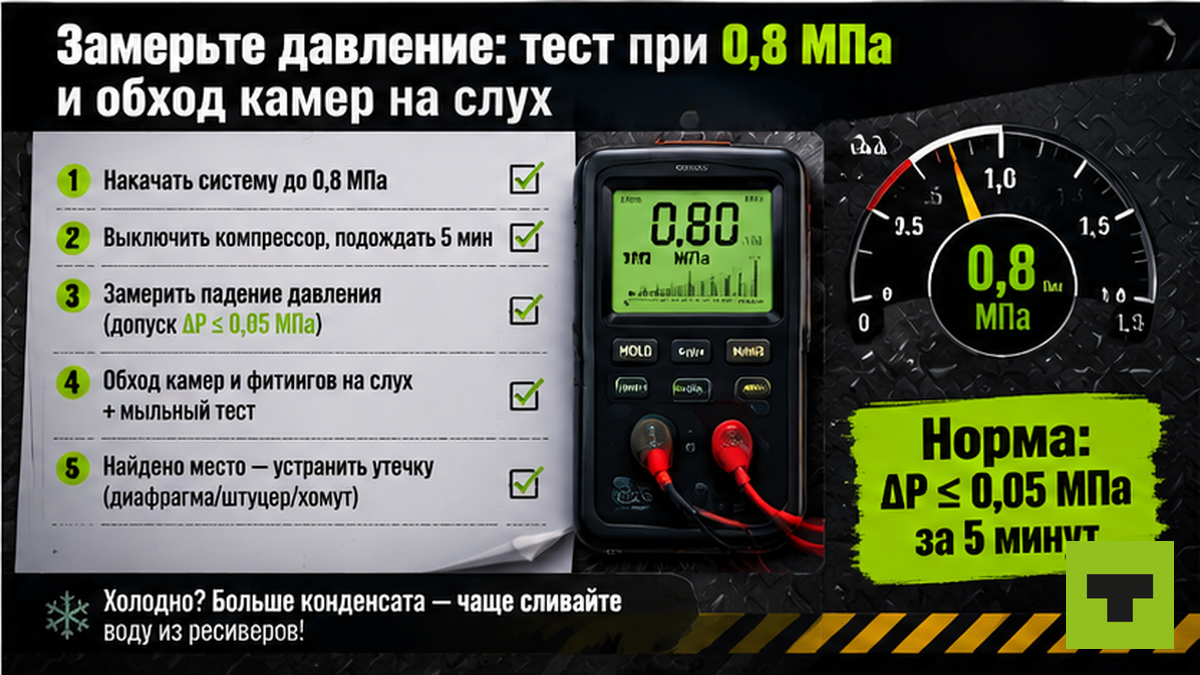

Замерьте давление: тест при 0,8 МПа и обход камер на слух

Когда манометр «падает», неясно, где травит. Заглушите двигатель при ~0,8 МПа (8 бар) — так в методике проверки пневмотормозов. Обойдите камеры тягача и прицепа: утечки из колесных камер на слух недопустимы по ГОСТ Р 51709-2001. Падение больше 0,05 МПа за контрольное время — в рейс нельзя, ищите узел до выезда.

Порядок обхода: ресиверы → магистрали → камеры → штоки. Часто виноват не колесный цилиндр, а кран или магистраль к прицепу. Разбор всей пневматики — в материале как проверить пневмосистему грузовика зимой.

Сверьте ход штока с регламентом: 30–50 мм на КАМАЗ

Шток — видимый стержень у колеса, который толкает рычаг суппорта. Ход штока — расстояние, на которое он выезжает при торможении и уходит при отпускании. На КАМАЗ норма 30–50 мм при подаче и выпуске воздуха. После замены новой камеры на практике выходит 25–40 мм — сверьте с типом 24 или 30 и регламентом оси.

Замер: линейка параллельно штоку, фиксируете крайние положения. Штоки всех осей должны выходить и уходить синхронно — если одна сторона «отстаёт», ищите подклинивание или разную изношенность колодок. «Улетевший» ход — износ колодок, сбой автоматического регулятора тормозов («червяк» на суппорте) или мёртвая диафрагма. Регулируйте АРТ только на исправной камере с нормальными колодками; если после замены камеры ход снова вне нормы — проверьте шплинт пальца.

Осмотрите крепёж и колпачки дыхания до поездки

Гайки камер на КАМАЗ затягивайте 180–220 Н·м. Сорванная гайка на трассе — авария. Нужен колпачок дыхания: без него влага убивает пружину стояночника. Чехлы штоков при −40 °C трескаются — через трещины сосёт воду. Шплинты пальцев без изгибов.

Камеры тип 24/30, диафрагмы, хомуты — запчасти на truck14.ru по марке оси; после монтажа повторите замер хода и мыльный тест.

Кран ручника шипит 30 секунд? Не путайте с утечкой камеры

У крана стояночного в кабине на морозе шипение 15–30 секунд после −10 °C может быть нормой — воздух проходит, пока лёд в клапане не отпустит. Шипит у колеса при отпущенном тормозе — камера, штуцер или манжета штока. Отличие простое: звук у рычага ручника — смотрите кран и магистраль; звук у колеса — камера. Частый кейс на Scania club: прицеп не снимается с ручника, воздух уходит в ускоритель под ящиком — виноват клапан, не камера на оси. Не меняйте исправную камеру, пока не исключили кран и ускоритель.

Энергоаккумулятор: как проверить стояночник без разборки

Пружинную часть энергоаккумулятора не разбирают — внутри сжатая пружина. Диагностика снаружи: трещины корпуса, мыльный тест на стыках, держит ли ручник на уклоне или под колодками. Сняли ручник при рабочем давлении — шток пружинной части ушёл, колесо крутится. Поставили ручник — блокируется без подкручивания. Не держит при нормальном давлении — меняют узел целиком, не «поджимают». В тяжёлом парке срок службы камеры — ориентир 5–7 лет или 500–700 тыс. км; на зимнике лучше сменить раньше, чем ловить подклинивание на спуске.

Пошаговый чеклист перед выездом и итог «можно ехать»

Подготовка (давление 6,5–8,0 бар) → слив конденсата → осмотр крепежа → тест при 0,8 МПа → замер хода штока → 2–3 торможения → решение: ехать / регулировать / менять

1. Подготовка. Колёса под колодками, ручник, давление 770–800 кПа на КАМАЗ. Для теста утечек заглушите двигатель после набора давления.
2. Слив конденсата. Все ресиверы до сухого воздуха. Порядок — в гайде как слить конденсат из ресиверов грузовика зимой.
3. Осмотр. Трещины, хомуты, гайки, колпачки дыхания, чехлы штоков, шплинты.
4. Тест утечек. ~0,8 МПа, двигатель стоп, слух и мыльный раствор. Утечки из колесных камер — ноль.
5. Замер хода штока. Линейка, все оси, норма модели (КАМАЗ 30–50 мм).
6. Функциональный тест. Два-три торможения, разгон до 40 км/ч без увода; стояночный держит.
7. Решение. Ехать — если ΔP не больше 0,05 МПа, шипения у колёс нет, ход в норме. Иначе — АРТ или замена. При сомнении не выезжать.
8. Запись. Отметка в путевом листе (Приказ Минтранса №9).

Результат проверки — критерий успеха: давление не падает больше 0,05 МПа; утечек из колесных камер нет; ход штока в регламенте; штоки синхронны; ручник держит; после пробных торможений нет увода и подклинивания. Если колесо снова «липнет» — что делать, если замёрзли тормоза на грузовике, но камеры всё равно проверьте.

На замену — подобрать запчасть на truck14 по типу камеры; после монтажа снова мыльный тест и замер хода.

Частые вопросы

Какой нормальный ход штока тормозной камеры?

На КАМАЗ ориентир 30–50 мм при полной подаче и выпуске воздуха. После установки новой камеры часто выходит 25–40 мм — сверьте с типом 24 или 30 и регламентом оси. Вне диапазона — регулировка АРТ или замена камеры, не затягивание гаек «на глаз».

Почему камера шипит зимой?

Короткий пшик при отпускании тормоза может быть нормой. Непрерывное шипение у колеса при отпущенном тормозе — чаще разрыв диафрагмы. Отдельно бывает лёд во влаге: после слива ресиверов шум пропадает. Не путайте с 15–30 секундами шипения у крана ручника в кабине.

Можно ли ехать с подсосшей камерой?

Нет, если есть утечка из колесной камеры, падение давления больше 0,05 МПа, колесо не отпускает или тянет после торможения. Риск перегрева колодок, ABS и неравномерного торможения на льду. Прогрев лампой не считается ремонтом.

Как отличить лёд от неисправной камеры?

Слейте конденсат, подайте давление. Колесо крутится без нагрева — была влага. Шипение или пузыри на корпусе — камера неисправна. Проверьте ускорители прицепа.

Нужно ли разбирать энергоаккумулятор?

Нет. Пружинную часть не разбирают. Визуал, мыльный тест, тест ручника. При неисправности — замена узла.

Как часто проверять камеры зимой?

Слив — каждое утро. Полный осмотр — перед дальним рейсом. После удара камня о корпус — в тот же день.

Когда менять камеру, а когда регулировать?

АРТ — если ход вне нормы при живой диафрагме. Замена — при утечке, трещине, неработающем стояночнике или возрасте больше 5–7 лет.
