Как проверить подогрев топливного фильтра грузовика мультиметром?

Зимой при −25…−40 °C грузовик «хлещет, но не тянет» или глохнет на ходу, а вы не уверены: виновата летняя солярка, забитый фильтр или мёртвый подогрев ФГОТ. На КамАЗе К5 в Якутии так бывало: утром завёлся, через 50 км обороты поползли вниз, FU14 целый, а корпус фильтра ледяной — реле K5 просто не щёлкало. За 20-30 минут с мультиметром и амперметром вы получите точку отказа в цепи подогрева и сможете решить, ехать дальше или менять корпус, а не крутить бесконечный прогрев бака.

Подогрев топливного фильтра — нагреватель в корпусе ФГОТ или сепаратора: при температуре ниже +5 °C он должен брать 15-20 А и греть корпус. Исправный автоматический нагреватель в тёплом гараже не замыкает цепь — прозвонка летом даёт ложный «сгорел». Проверяйте на холодном моторе: предохранитель FU14/FU16, реле K5/K7, напряжение на фишке, ток в разрыве и сопротивление 1-2 Ом на нагревателе. Если штатный подогрев мёртв — бандажный ПБА на 5-10 минут или замена корпуса с ПТС-нагревом, без керосина и открытого огня.

ФГОТ (фильтр грубой очистки топлива) стоит до тонкой фильтрации — в нём чаще всего садится парафин. Большинство случаев «замёрзшего дизеля» упирается в фильтр, а не в бак. Типичная ошибка в рейсе: час греют бак, а электроподогрев корпуса не проверяли. Гаражный чеклист ниже — для северного водителя: что щупать мультиметром и куда смотреть в блоке предохранителей КамАЗ К5 или Sitrak, пока на улице ещё −15, а не −45.

Мультиметр — прибор с двумя щупами. Используйте режим постоянного напряжения DC 20 V и сопротивления 200 Ω. Для тока сделайте разрыв цепи вместо предохранителя или возьмите клещи-амперметр на 20 А. Штатный PreLine на КамАЗе тянет до 20 А при 350 Вт, предохранитель ставят больше 20 А, сечение проводки 2,5 мм². Перед проверкой АКБ заряжена выше 11,5 В — иначе просадка напряжения спутает диагноз, как при проверке аккумулятора грузовика мультиметром.

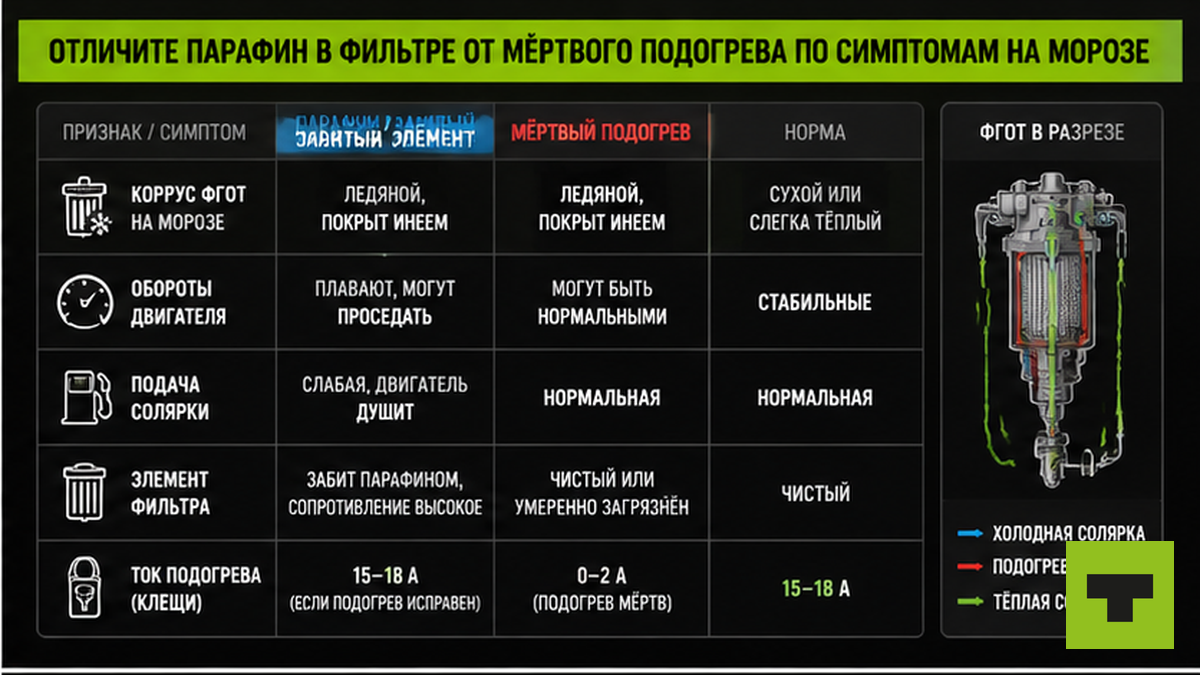

Отличите парафин в фильтре от мёртвого подогрева по симптомам на морозе

Мотор завёлся, тяга есть, через десятки километров на морозе обороты падают. Летняя солярка и забитый элемент дают похожую картину, но подогрев может быть жив — просто не успевает. На практике смотрят: корпус ФГОТ на ощупь, ток в цепи, качество топлива.

• Корпус ледяной при работающем моторе 10+ минут — копайте реле, предохранитель, нагреватель, а не только меняйте картридж.
• Корпус тёплый, тяга падает — меняйте элемент, слейте воду из сепаратора, убедитесь в зимнем ДТ.
• Потеря тяги после «сомнительной» заправки — чаще топливо, но подогрев проверьте: без него зимняя солярка не дойдёт при −30 °C.
• Белый дым на пуске — смотрите свечи накала дизеля грузовика: мотор не схватывает не только из-за фильтра.

Главный вопрос не «греет ли солярка», а «греет ли корпус». Если подогрев исправен, а парафин снова садится — пора на сепаратор PreLine/Fleetguard или бандаж на рейс.

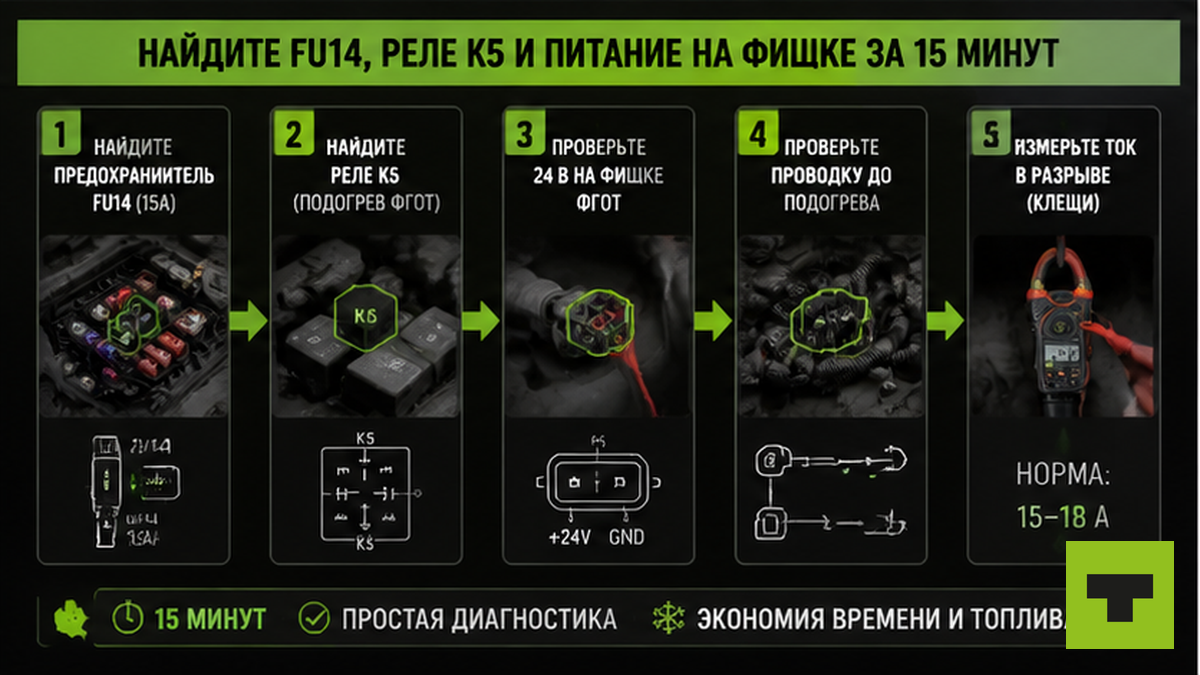

Найдите FU14, реле K5 и питание на фишке за 15 минут

На КамАЗ К5 за ФГОТ отвечают FU14 на 20 А и реле K5. На КАМАЗ 910 — FU16 и K7. Типичная ловушка: на фишке есть 24 В, а ток не идёт — сгорели контакты реле или окислилась масса, а не спираль.

1. Найдите FU14/FU16 в блоке кабины по схеме на крышке.
2. Проверьте предохранитель визуально и прозвонкой; подставьте исправный 20 А при сомнении.
3. В морозе ниже +5 °C послушайте щелчок K5/K7 при зажигании.
4. На фишке нагревателя замерьте 24 В. Нет напряжения — обрыв до фильтра.
5. Осмотрите фишку на окисление и перетёртость у рамы.

Предохранитель цел, реле щёлкает, фильтр ледяной — замеряйте ток, не меняйте корпус вслепую.

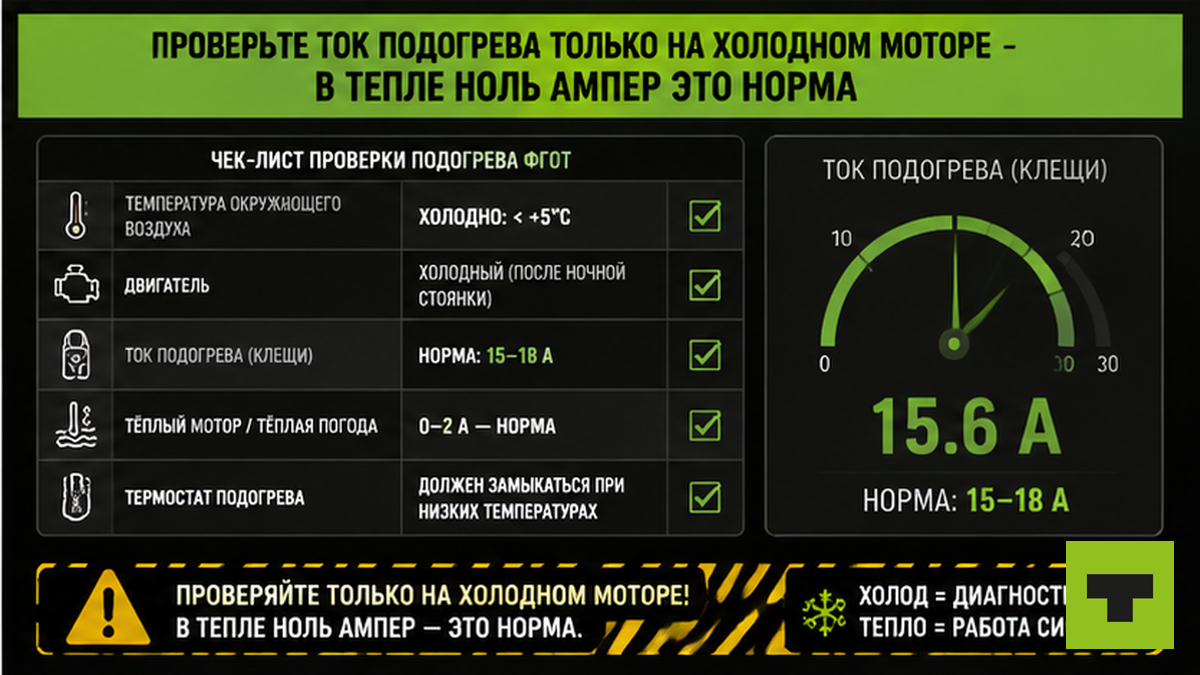

Проверьте ток подогрева только на холодном моторе — в тепле ноль ампер это норма

Исправный автоподогрев при плюсовой температуре часто не замыкает цепь — прозвонка в тёплом боксе в июне даёт ложный «сгорел». PreLine включается при +5 °C и ниже до минимальной температуры фильтрации; в тепле термовыключатель размыкает цепь, и это штатно. На части сепараторов с вакуумным выключателем нагреватель включается от роста разрежения в магистрали, когда фильтр забит парафином, а не от термометра. Тут ноль ампер на холодном чистом фильтре тоже может быть нормой, пока мотор не начнёт тянуть топливо.

• Клещами на проводе к нагревателю — ожидайте 15-18 А в морозе (PreLine до 20 А).
• 0 А в мороз при 24 В на фишке — обрыв нагревателя или реле не замыкает силовую цепь.
• 0 А при +15 °C — нагреватель жив, термостат отключил цепь.

Fleetguard FH на пуске тянет ~7 А, затем ~1,5 А — саморегуляция ПТС, не обрыв.

Замерьте сопротивление нагревателя и убедитесь, что корпус греется

Снимите фишку с нагревателя. Омметр на разъём элемента: типично 1-2 Ом. Учтите около 2 Ом сопротивления самих щупов на диапазоне 200 Ω — вычитайте их из показания. Обрыв OL на дисплее или тысячи Ом — замена корпуса фильтра с нагревателем; ремонт спирали в поле не окупается. На практике после замены реле K5 и проверки тока 15-18 А на холодном моторе тяга на КамАЗе К5 возвращается за один рейс — если парафин был только в элементе.

1. Фишка снята, минус АКБ отключён.
2. Щупы на контакты нагревателя, режим 200 Ω.
3. 1-2 Ом — норма, OL — элемент мёртв.
4. Заведите мотор в мороз, подождите 5-10 минут.
5. Корпус ФГОТ должен стать тёплым на ощупь при 15-20 А.

Корпус с подогревом или бандаж — в каталоге запчасти на truck14.ru подберите ФГОТ, сепаратор или ПБА-100 24 В (73-125 мм, 100-150 Вт).

Выберите временный подогрев в рейсе, если штатный нагреватель сгорел

Рейс завтра, штатный подогрев мёртв — не лейте керосин в бак и не грейте фильтр открытым огнём. Рабочие варианты: бандажный ПБА 24 В на 5-10 минут от АКБ перед пуском (100-150 Вт, обхват по диаметру корпуса) или замена на корпус с ПТС-нагревом PreLine/Fleetguard. Бандаж — «пояс» с лентой вокруг корпуса; ставят на прогрев, потом снимают. Отогрев без пламени: тёплая вода через мокрую тряпку 10-15 минут, тепловая пушка на безопасной дистанции. Кипяток на пластик — типичная ошибка: трещина, подтёк, вода в топливе.

Цепь исправна, ток 15-18 А, корпус греется, тяга падает — меняйте элемент, слейте воду, не ездите на летнем ДТ. При повторении — сепаратор с подогревом.

Учтите Sitrak и связку с АКБ: когда топливо доходит, а мотор не тянет

На Sitrak C7H и близких китайских тягачах в схеме кабины ищите реле обогрева на 10 А и отдельную цепь обогревателя грубого фильтра на 25 А. Параллельно смотрите индикатор «вода в топливе» — конденсат в сепараторе на морозе даёт те же провалы тяги, что и парафин. Алгоритм тот же: предохранитель, реле, напряжение на фишке, ток на холоде.

С горячим фильтром мотор не схватит при севшем АКБ. Подогрев проверен, пуск тяжёлый — проверьте АКБ и стартер зимой. Цепочка: батарея → стартер → свечи накала → прогретый ФГОТ.

Схема диагностики:

Симптом → ФГОТ и топливо → FU14/K5 → 24 В на фишке → ток 15-20 А при t ниже +5 °C → 1-2 Ом → тепловой тест → замена или бандаж ПБА

Зафиксируйте результат: вы знаете точку отказа и план на рейс

Критерий успеха: после проверки вы называете точку отказа — предохранитель FU14/FU16, реле K5/K7, проводка, термовыключатель или нагреватель — и либо едете с уверенностью в подогреве, либо осознанно меняете корпус или бандаж, не тратя час на прогрев бака. Итог диагностики — понятный план на рейс, а не догадки у обочины. Запишите в бортжурнал дату, температуру, ток в амперах и номер предохранителя: повторная диагностика займёт 5 минут.

Едете дальше, если ток 15-18 А в морозе, корпус греется, элемент свежий, зимняя солярка в баке. Меняйте корпус или ставьте бандаж, если нагреватель в обрыве, а рейс срочный. Копайте топливо и сепаратор, если электрика жива, а тяга падает сразу после заправки.

Чеклист перед выездом при −30 и ниже: АКБ выше 11,5 В, зимнее ДТ, FU14 на месте, щелчок K5 слышен, ток на холоде проверен, запасной элемент и перчатки в кабине. Это дешевле эвакуатора с трассы в январе.

Подобрать запчасть на truck14 — корпус ФГОТ, сепаратор или бандаж ПБА по марке и диаметру фильтра.

Частые вопросы

Сколько минут греть фильтр перед пуском?

5-10 минут работы мотора на холоде или столько же с бандажом ПБА от АКБ. Корпус ледяной при 0 А — электрика мертва, прогрев бака не поможет.

Можно ли лить кипяток на корпус фильтра?

Нет: ломает пластик и уплотнения. Тёплая вода через тряпку или штатный/бандажный подогрев. Огонь рядом с топливом запрещён.

Почему подогрев не прозванивается в теплом гараже?

У исправного автоматического нагревателя термостат размыкает цепь выше +5 °C. Проверяйте сопротивление и ток на холодном моторе при морозе. Ноль ампер в июне при нормальных 1-2 Ом — не повод менять элемент и корпус.

Какой ток нормальный на КамАЗе с PreLine?

15-18 А ниже +5 °C, максимум 20 А при 24 В и 350 Вт. FU14 — 20 А.

Когда менять фильтр после замерзания солярки?

Сразу после отогрева: новый элемент, вода из сепаратора, проверка подогрева током. Мёртвый нагреватель — корпус целиком.

Где предохранитель подогрева на Sitrak?

В кабине C7H: реле 10 А, цепь грубого фильтра 25 А. Тот же порядок — предохранитель, реле, напряжение, ток на холоде.
