Как проверить подогреватель топливного фильтра на грузовике зимой?

Зимой утром грузовик крутит стартер, но не ловит. Лампа подогрева загорелась, через четверть часа фильтр ледяной — и вы уже три раза сожгли аккумулятор, хотя виноват сгоревший предохранитель на 15 А, а не «плохая солярка». За 15-20 минут на морозе вы проверите цепь подогрева топливного фильтра и получите ясный результат: предохранитель, реле, напряжение 12/24 В, ток или нагрев корпуса — сможете понять, подогреватель жив, молчит термостат или пора менять корпус в сборе.

Подогреватель в корпусе ФГОТ прогревает солярку перед пуском, чтобы парафин не забил фильтр. На КамАЗе ждите 10-15 минут по регламенту; корпус теплеет за 5-10 минут при температуре ниже +5 °C. Нет лампы — ищите предохранитель FU5.2 15 А и реле подогрева топлива. Лампа горит, фильтр холодный при 11-28 В на разъёме — меняйте ТЭН. При плюсовой погоде термостат размыкает цепь — это норма, проверяйте на морозном утре.

Проверка до рейса, а не после простоя: пока машина стоит во дворе, вы ещё можете спокойно открыть блок предохранителей. На трассе при −30 °C каждая лишняя попытка пуска бьёт по АКБ. ТЭН внутри корпуса работает как спираль в чайнике: ток греет металл, топливо разжижается. Термостат внутри отключает нагрев, когда жидкость прогрелась. Типичная ошибка — мерить омметром в тёплом гараже и решить, что нагреватель мёртв.

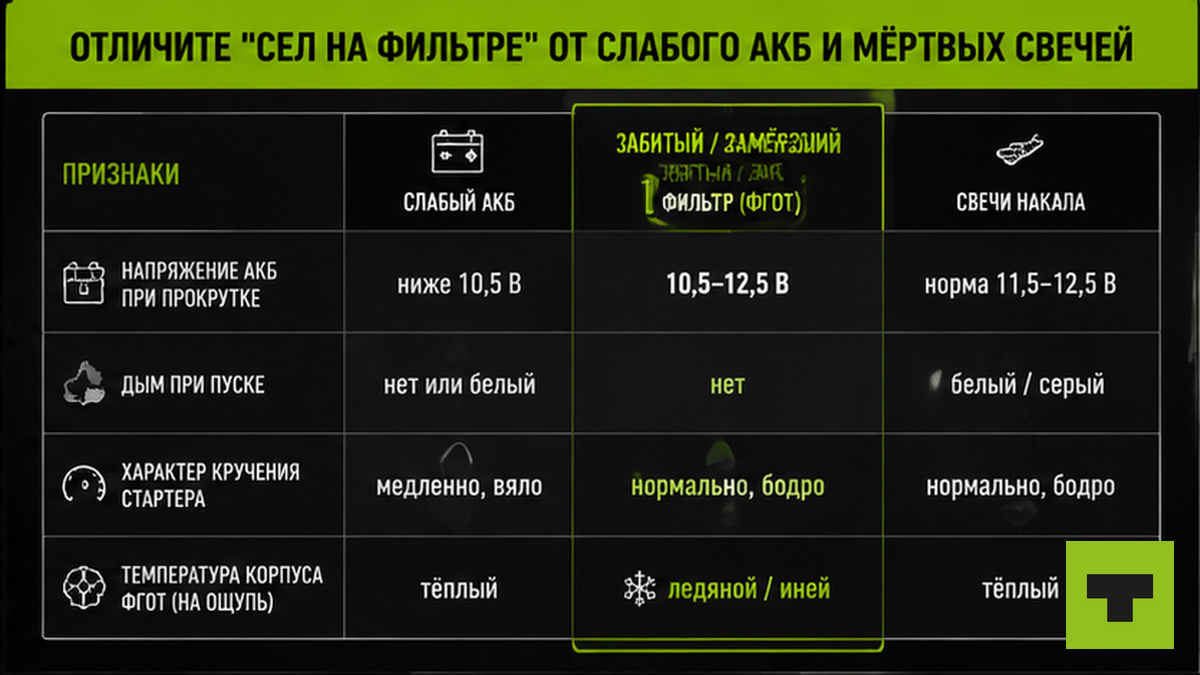

Отличите «сел на фильтре» от слабого АКБ и мёртвых свечей

Симптом один: мотор крутит, дизель не ловит. Стартер вращает вяло — сначала проверьте аккумулятор мультиметром: ниже 11,8 В на холодную батарея не тянет. Крутит бодро, дым белый, пуска нет — смотрите топливную цепь.

Признаки, что виноват фильтр или подогрев: вчера заводилась на той же солярке, сегодня при −15…−25 °C нет; корпус ФГОТ ледяной, хотя подогрев включали четверть часа; после замены фильтра или летней ДТ проблема появилась внезапно; лампа горит, тепла на корпусе нет. На практике парафин забивает фильтр раньше бака — без прогрева даже зимняя ДТ не пройдёт через забитый элемент.

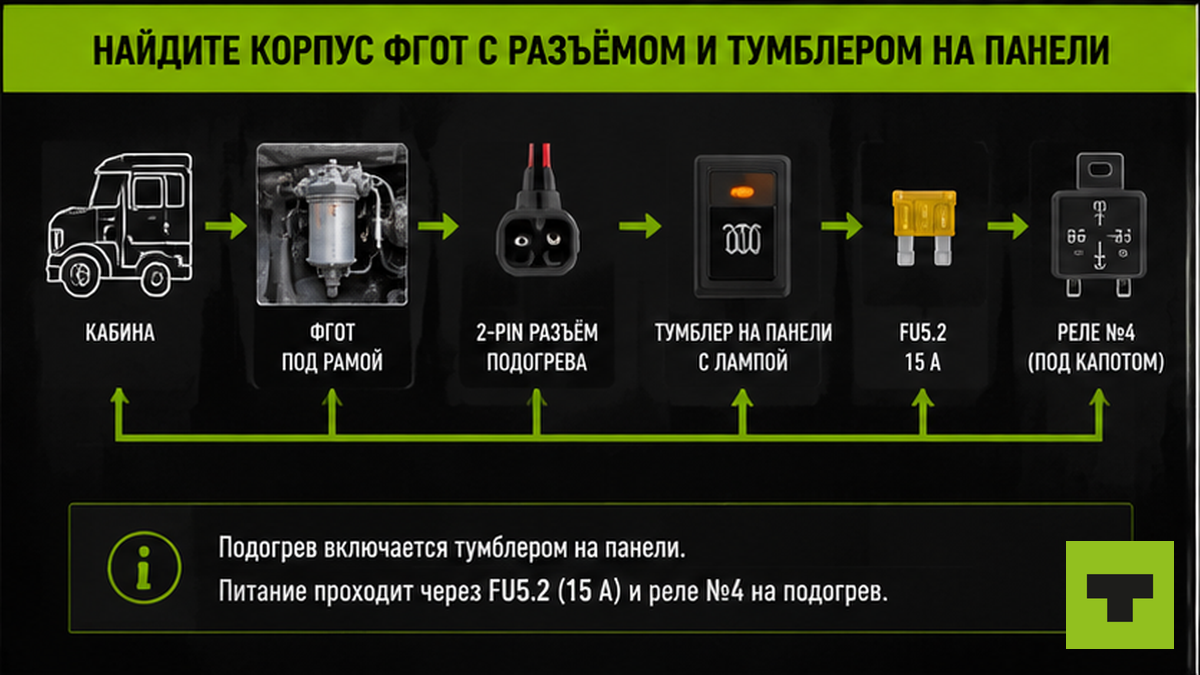

Найдите корпус ФГОТ с разъёмом и тумблером на панели

На большинстве грузовиков подогрев в корпусе фильтра грубой очистки (ФГОТ) или сепараторе. Ищите цилиндр под кабиной, плоский разъём на 2-3 контакта, тумблер «подогрев топлива» с лампой. На КамАЗ 6520 цепь идёт через FU5.2 15 А и реле №4 за панелью (УЗСТ, Евро-5/6). На евротягачах с DAVCO — 12 В 150 Вт или 24 В 135 Вт. Бандаж PB-100 надевают снаружи, включают ниже +5 °C на 5-10 минут, не на горячем моторе.

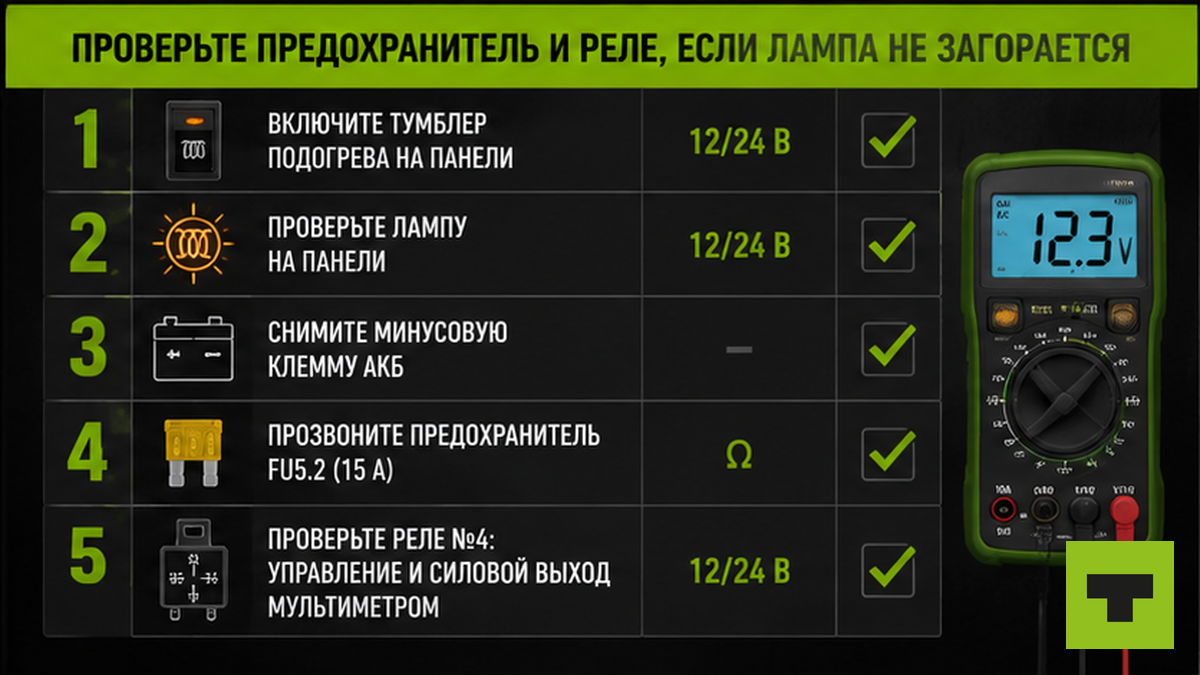

Проверьте предохранитель и реле, если лампа не загорается

Лампа не зажглась при тумблере — обрыв до ТЭНа. Избегайте повторных пусков, пока цепь не проверена. На КамАЗ 6520 вытащите FU5.2 (15 А), прозвоните мультиметром. Перегоревшая нить — замена на тот же номинал, не «побольше». Дальше реле №4 «подогрев топлива»: при включённом тумблере на управлении 12/24 В, на силовом — бортсеть. Щёлкает, на выходе ноль — подгорели контакты.

1. Шаг 1: включите зажигание, тумблер подогрева — лампа должна загореться сразу.
2. Не горит — снимите «−» с АКБ, найдите FU5.2 в блоке.
3. Прозвоните предохранитель, поставьте новый 15 А.
4. Проверьте реле: управление и силовой выход мультиметром.
5. Лампа загорелась — переходите к проверке нагрева корпуса.

Водитель КамАЗа включил тумблер, лампа загорелась, но фильтр остался ледяным — он трижды крутил стартер, хотя сгорел FU5.2, а не «плохая солярка». Лампа иногда горит от индикации, а силовая цепь мертва — всегда мерьте U на разъёме фильтра.

Замерьте 12/24 В на разъёме при включённом подогреве

Используйте мультиметр в режиме DC 20 V (200 V для 24 В сети). Красный щуп на питание разъёма, чёрный на массу рамы. Ориентир: 11-14 В в 12-вольтовой сети, 22-28 В в 24-вольтовой. Ниже 10 В или 20 В — просадка: слабый АКБ или окисленный разъём. Напряжение есть, корпус холодный через 10 минут — сгорел ТЭН. Напряжения нет при горящей лампе — обрыв провода под кабиной, где жгут гнётся каждый сезон.

Стартер не крутит или крутит рывками — исключите неисправный стартер зимой. Корпус с ТЭНом или разъём — в запчасти на truck14.ru, не путайте с летним корпусом без подогрева.

Убедитесь, что корпус теплеет: лампа горит, а фильтр ледяной

Главная проверка — тактильная: через 5-10 минут ниже +5 °C корпус ФГОТ должен стать тёплым. Держите ладонь секунду. Через 15 минут по регламенту КамАЗа можно пускать мотор. Лампа и напряжение в норме, корпус ледяной — отключите разъём, мерьте сопротивление ТЭНа на отключённом нагревателе:

• 24 В, ~135 Вт: 2,0-6,0 Ом (DAVCO F3134).
• 12 В, ~150 Вт: 0,6-1,4 Ом.
• Cummins: 0,3-0,45 Ом, термостат замыкает ниже ~7 °C.

Бесконечность — обрыв спирали, меняйте корпус в сборе. Около 0 Ом — короткое замыкание. На форумах механики советуют на холоде мерить ток клещами 10-20 А: при +15 °C термостат разомкнут, омметр покажет «обрыв» на исправном узле.

Цепочка проверки:

Тумблер → лампа → FU5.2 15 А → реле → 12/24 В на разъёме → нагрев 5-15 мин → ток 10-20 А → пуск мотора

Учтите термостат: при −2 °C подогрев может «молчать» без поломки

Исправный подогреватель при плюсе или на прогретом топливе не замыкает цепь — это норма, а не поломка. Термостат Cummins размыкает выше ~24 °C, замыкает ниже ~7 °C. Automotokit указывает порог около +3 °C. Мерили в боксе при +8 °C и решили, что ТЭН мёртв — повторите на рассвете при −5…−10 °C. Ток 15-18 А на холодном фильтре — цепь живая. Ноль ампер при −10 °C и нормальном напряжении — неисправность ТЭНа или термостата.

Отделите парафин в фильтре от мёртвого ТЭНа, когда мотор не заводится

Подогрев «ОК», дизель не ловит — фильтр уже забит парафином. Летняя ДТ при −15 °C густеет за ночь, первым садится фильтр. Алгоритм: 10-15 минут подогрева → пуск → не завёлся — не крутите стартер больше 20 секунд подряд. Сделайте замену фильтра на зимнюю ДТ класса ДТ-З-К5, прогрейте повторно. После нового фильтра картина та же — свечи накала и пусковая цепь. Подогрев не спасёт от летней солярки на зимнике — нужна арктическая или зимняя ДТ по паспорту перевозчика.

Считайте коды P1180 и P0380, если есть OBD-сканер

На тягачах со сканером диагностика быстрее. P1180 (fuel filter heater circuit) — обрыв, низкое или высокое напряжение в цепи подогрева. P0380 — свечи накала. Методология: сначала код, потом предохранитель и разъём. Кодов нет, фильтр холодный — важнее ток клещами и нагрев корпуса, чем экран.

Критерий успеха: что вы должны увидеть перед пуском

После проверки зафиксируйте в блокноте или бортовом журнале:

• Лампа подогрева горит при включении тумблера.
• На разъёме 11-14 В (12 В сеть) или 22-28 В (24 В сеть).
• Ток 10-20 А клещами или сопротивление ТЭНа в паспортном диапазоне.
• Корпус ФГОТ тёплый через 5-15 минут при температуре ниже +5 °C.

Питание есть, корпус холодный — неисправен ТЭН или термостат, меняйте корпус в сборе. Питания нет — предохранитель, реле, масса. Всё теплеет, мотор молчит — фильтр, класс солярки, свечи. В итоге вы сможете завести мотор с первого раза или точно знать, какую запчасть заказывать. Чтобы подобрать запчасть на truck14, укажите напряжение 12 или 24 В и тип корпуса ФГОТ.

Частые вопросы

Сколько минут греть подогреватель перед пуском?

По руководству КамАЗа (УЗСТ) — 10-15 минут на морозе. Корпус должен стать тёплым за 5-10 минут при температуре ниже +5 °C. Не крутите стартер, пока не выдержали время и не проверили нагрев рукой.

Почему лампа горит, а фильтр холодный?

Чаще сгорел ТЭН внутри корпуса или обрыв между реле и разъёмом при исправной индикации. Замерьте напряжение на разъёме и сопротивление ТЭНа (24 В: 2-6 Ом; 12 В: 0,6-1,4 Ом). Бесконечность — замена корпуса в сборе.

Можно ли проверять омметром в тёплом гараже?

Ненадёжно: термостат при плюсе размыкает цепь и покажет обрыв на исправном узле. Проверяйте на морозе ниже +5 °C или мерьте ток клещами 10-20 А при включённом подогреве.

Какой предохранитель на подогрев ФГОТ у КамАЗ 6520?

FU5.2 на 15 А в блоке предохранителей. Перегорание — типичная причина «лампа не горит». Ставьте тот же номинал, не больше.

Можно ли завести без подогревателя на арктической ДТ?

На свежей ДТ-З-К5 до −38 °C иногда да, если фильтр чистый. На забитом парафином фильтре или летней солярке при −20 °C — риск сесть на трассе. Подогрев дешевле эвакуатора.

Чем отличить замёрзший фильтр от неисправного ТНВД?

При замёрзшем фильтре стартер крутит нормально, после прогрева корпуса или смены фильтра пуск появляется. При ТНВД — неровная работа после «удачного» пуска. Сначала прогрейте и смените фильтр с зимней ДТ.

Греет ли бандаж PB-100 как штатный ТЭН?

Бандаж греет корпус снаружи за 5-10 минут ниже +5 °C. Не включайте на горячем моторе. Штатный ТЭН внутри корпуса эффективнее для штатного ФГОТ, бандаж — рабочий вариант без заводского подогрева.
