Как проверить муфту компрессора кондиционера грузовика мультимметром в жару?

В +35 °C на трассе кондиционер не холодит, каждые 8–10 секунд слышен щелчок у компрессора, а на СТО уже предлагают «муфту сразу». Покупка запчасти на обочине без проверки часто оборачивается лишними тратами и риском убить компрессор. За 15–30 минут на стоянке вы получите три ответа и сможете отличить неисправную муфту от низкого заряда R134a: замерите 12 или 24 В и сопротивление катушки, сделаете прямой тест от АКБ и по чек-листу решите — ехать дальше, менять муфту или только заправка на СТО.

Щелчок при включении A/C — не диагноз «сгоревшей муфты»: частые щелчки каждые 5–15 секунд без холода чаще означают низкий фреон и защиту по давлению. Исправная катушка даёт 3–12 Ом, а не «бесконечность на мультимметре». Сначала уши и мультимметр на фишке, потом коробка с запчастью. Прямой тест от аккумулятора на 1–2 секунды показывает, жива ли обмотка, не трогая компрессор рывками в рейсе.

На MAN по М-7: A/C max, щелчок каждые 8 секунд, холода нет. На сервисе назвали муфту. Водитель замерил 24 В на разъёме, сопротивление катушки 8 Ом, при A/C off шкив крутился свободно. Прямой тест от АКБ — муфта схватила. Итог: низкий R134a и циклы по датчику давления, а не мёртвая муфта. Типичная ошибка — считать «прозвон = сгорела»: живая обмотка даёт несколько Ом.

Электромагнитная муфта — катушка на шкиве: при 12 или 24 В прижимная пластина сцепляет шкив с валом компрессора. Без питания шкив крутится свободно, вал стоит. Нет провода на катушку — постоянное зацепление, другая диагностика. Ниже — развилка для грузовиков 12/24 В без замены муфты вслепую.

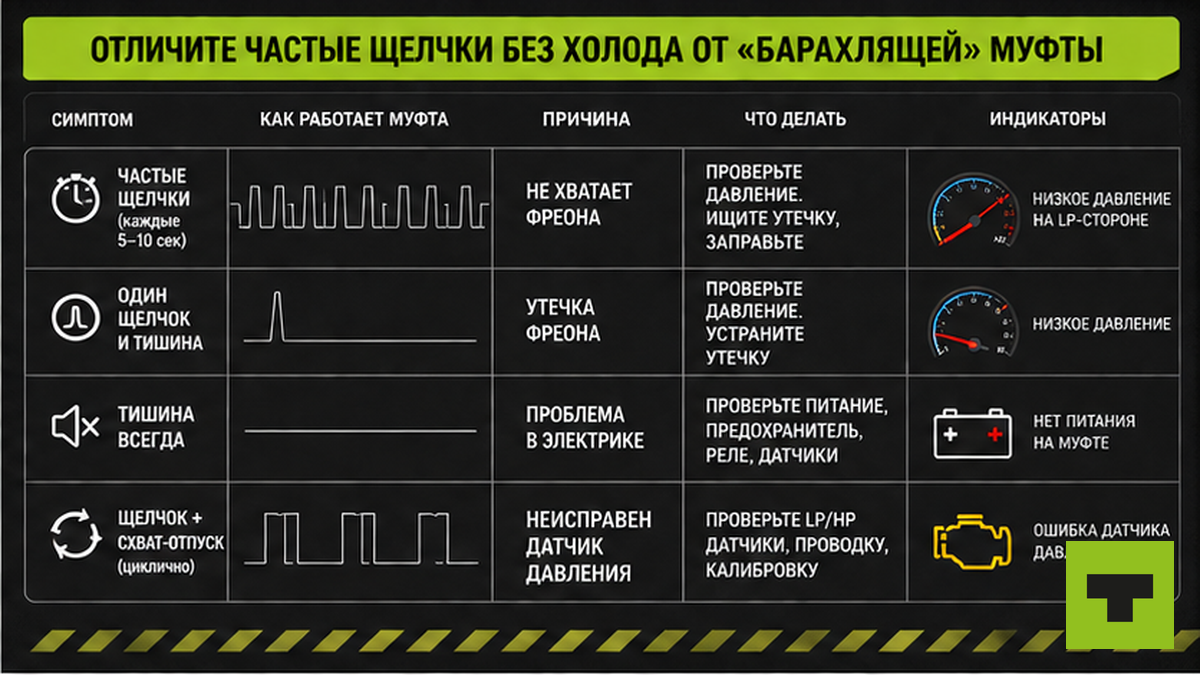

Отличите частые щелчки без холода от «барахлящей» муфты

Один щелчок при включении A/C max и синхронное вращение прижимной пластины со шкивом — норма: муфта сцепила. Другая картина — щелчки каждые 5–15 секунд, холода нет. На форумах и в полевых заметках это чаще ветка давление и фреон, а не износ катушки. Система циклически отключает компрессор по датчику низкого или высокого давления, когда заряд R134a упал или есть утечка.

На практике избегайте покупки муфты, пока не исключите низкий заряд. A/C включён, щелчки регулярные, из решёток тёплый воздух — ветка фреона. Общая диагностика контура — в материале как проверить кондиционер грузовика, если не холодит.

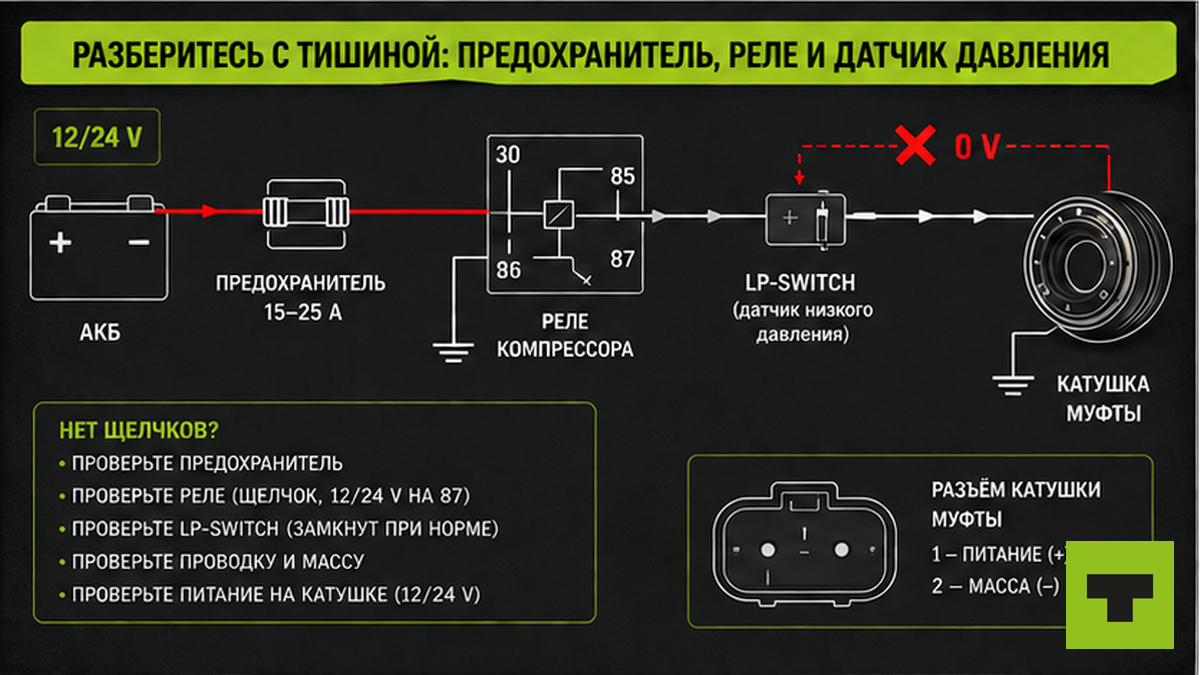

Разберитесь с тишиной: предохранитель, реле и датчик давления

Нет щелчка при A/C max — компрессор не получает команду включиться. На грузовиках цепь муфты часто идёт через реле компрессора, предохранитель и датчик давления (LP-switch). Пока нет напряжения на разъёме, снимать муфту бессмысленно.

Заведите двигатель, A/C max, снимите фишку. Мультиметр DC V на контакты жгута: 12 или 24 В по схеме. Напряжения нет — предохранитель, реле, LP-switch при пустой системе, обрыв провода. На Ford Trucks Club частый кейс: 0 В на фишке из‑за датчика при низком фреоне при живой катушке.

Есть напряжение, нет щелчка — замер катушки и прямой тест. Нет напряжения — электрика и заправка, не коробка с муфтой.

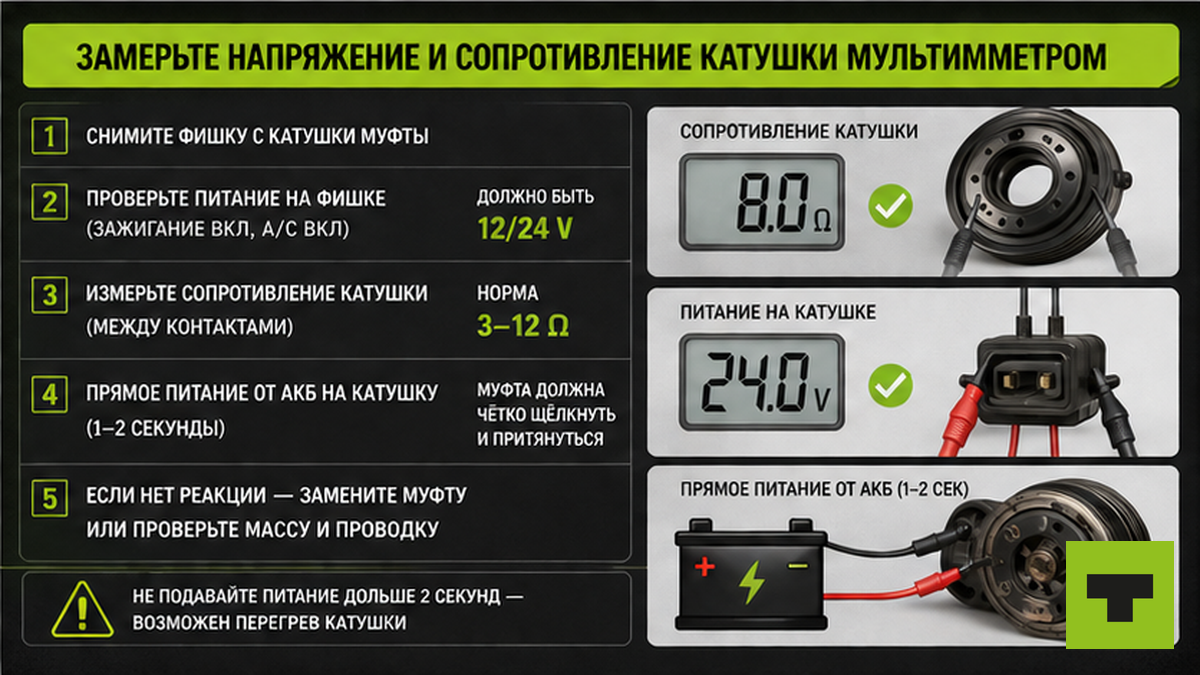

Замерьте напряжение и сопротивление катушки мультимметром

Фишку сняли, двигатель заглушен. Сопротивление обмотки между контактами катушки (не между жгутом и массой): ориентир 3–5 Ом для 12 В и 6–12 Ом для 24 В. Показание «бесконечность» — обрыв обмотки, муфту менять. Меньше 1 Ом — короткое замыкание, катушка мертва.

Неприятный сюрприз из сервисных материалов: на фишке может быть полные 24 В, но при зазоре прижимной пластины больше 0,8–1 мм сцепления не будет даже с живой катушкой. Используйте мультимметр в режиме Ом: он не «доказывает сгоревшую муфту» одним прозвоном — норма всегда несколько Ом, не ноль и не обрыв.

Если сопротивление в норме, а при A/C on щелчка нет при напряжении на жгуте — зазор, пластина или подшипник. Регулировка шайбами — только в мастерской.

Выполните прямой тест от АКБ на 1–2 секунды

Прямой тест доказывает, работает ли электромагнит, минуя реле и датчики. Двигатель заглушен, фишка снята. Плюс аккумулятора (12 или 24 В по системе) — на контакт катушки, минус — на массу корпуса. Держать 1–2 секунды, не дольше: без масла и холодного потока компрессор нельзя крутить минутами.

1. Убедитесь, что ремень на месте, посторонние предметы убраны от шкива.
2. Подключите плюс к контакту катушки, минус на болт массы двигателя или рамы.
3. Должен быть отчётливый щелчок и сцепление: прижимная пластина прилипает к шкиву.
4. Снимите питание — шкив снова крутится свободно, вал не тянет.
5. Муфта сработала при норме Ом, но в рейсе не включается — искать реле, проводку, датчик давления, а не катушку.
6. Не сработала при обрыве на мультимметре — замена муфты или катушки, не ехать с принудительно заклиненным компрессором.

Типичная ошибка — держать питание дольше 2–3 секунд. Тест только на щелчок. Правила работы с АКБ на 24 В — в проверке аккумулятора мультимметром.

Сопоставьте «холод только в движении» с конденсатором, не с муфтой

Если в пробке на холостых жара, а на 80 км/ч кондиционер начинает дуть холоднее — первым делом смотрите конденсатор и обдув, а не муфту. Грязь после северных трасс, пыль в июне, слабый вентилятор — радиатор не отводит тепло, давление растёт, защита отключает компрессор. Муфта при этом может щёлкать исправно.

Осмотрите решётку конденсора спереди кабины, листья и насекомых между ламелями. На холостых включите A/C и проверьте, крутится ли вентилятор. Связка с летним обслуживанием — как промыть радиатор грузовика летом: промывка и обдув часто дешевле новой муфты. Если после чистки конденсатора холод стабилен и на ХХ — муфта, скорее всего, ни при чём.

Запчасти для кондиционера и компрессора можно заранее посмотреть в каталоге запчастей на truck14.ru — но заказывать муфту имеет смысл только после замеров, а не по одному щелчку.

Услышьте скрежет у шкива — не крутите заклинивший компрессор

Шум и люфт подшипника — не слабая катушка. Заклинивший компрессор нельзя крутить прямым тестом. При снятом ремне шкив должен крутиться легко; туго — узел под замену, не только катушка.

Примите решение по чек-листу: рейс, муфта или заправка

Когда все замеры сделаны, сведите результат в четыре ветки:

Маршрут диагностики (шаг за шагом):

Щелчок и звук → напряжение 12/24 В на жгуте → сопротивление катушки 3–12 Ом → прямой тест АКБ 1–2 с → осмотр конденсатора → решение по таблице ниже

• Муфта OK (щелчок, норма Ом, прямой тест OK), холода нет — заправка R134a с поиском утечки на СТО, не муфта на обочине.
• Обрыв или КЗ катушки, прямой тест без щелчка — замена муфты; не ехать с заклиненным компрессором под ремнём.
• Катушка жива, напряжения на жгуте нет или нестабильно — реле, предохранитель, датчик давления, проводка.
• Всё электрически OK, жара на холостых, в движении лучше — конденсатор, вентилятор, промывка; ехать можно, если нет перегрева двигателя.

Критерий успеха: при A/C max один щелчок, шкив с прижимной пластиной крутятся вместе; на разъёме 12 или 24 В; катушка 3–5 Ом (12 В) или 6–12 Ом (24 В); прямой тест от АКБ даёт сцепление — тогда виноваты цепь или фреон, а не катушка.

Нужна муфта или реле — подобрать запчасть на truck14 по VIN после чек-листа, не «на всякий случай».

Частые вопросы

Как за 2 минуты понять, что муфта электромагнитная?

Найдите провод на катушку у шкива компрессора. При выключенном A/C шкив крутится свободно, вал не тянет. При включении A/C max должен быть один щелчок и сцепление. Нет провода — постоянное зацепление, другая логика ремонта.

Почему щелчки каждые 8–10 секунд, а холода нет?

Чаще низкий заряд R134a или срабатывание датчика давления. Не меняйте муфту вслепую: проверьте напряжение и Ом катушки, затем заправка с поиском утечки на СТО.

Какое сопротивление катушки норма на 24‑вольтовом грузовике?

Ориентир 6–12 Ом между контактами катушки при заглушенном двигателе. Бесконечность — обрыв, меньше 1 Ом — короткое замыкание. Это не «прозвонка на КЗ» одним щелчком мультимметра.

Безопасен ли прямой тест от аккумулятора?

Да, на 1–2 секунды при заглушенном двигателе: плюс на катушку, минус на массу. Нужен только щелчок и сцепление. Дольше 2–3 секунд не держите — риск перегрева компрессора без циркуляции хладагента.

Напряжение на фишке есть, муфта не схватывает — что дальше?

Замерьте сопротивление катушки и сделайте прямой тест от АКБ. Сработала — ищите реле, проводку, датчик давления. Не сработала при норме Ом — зазор, пластина, подшипник; при обрыве — замена муфты.

Холод только на трассе — виновата муфта?

Редко. Чаще забитый конденсатор или слабый вентилятор: на скорости обдув лучше, на ХХ система перегревается и отключает компрессор. Осмотрите решётку и вентилятор, не начинайте с муфты.

Можно ли ехать дальше с отключенной муфтой?

Если шкив крутится свободно и ремень цел — да, кондиционер не будет работать, но двигатель не пострадает. Если компрессор заклинил или шкив тугой — снимите ремень или не ехайте: иначе сорвёт ремень или перегреет мотор.
