Как проверить датчик температуры охлаждающей жидкости мультиметром на грузовике?

На трассе в жару стрелка лежит на нуле или прыгает в красную зону, лампа перегрева то горит на холодном моторе, то молчит при кипении — и непонятно, ехать до стоянки или глушить. На КамАЗе после 400 км по Лене стрелка показывала 40 °C при работающем вентиляторе, а снятый разъём её не опускал: виноват был жгут у кабины, не датчик за 800 ₽. За 20-30 минут с мультиметром у термостата вы отделите неисправный датчик ОЖ от проводки и реального перегрева, получите цифры в Омах и сможете решить, ехать до стоянки или менять деталь.

Датчик температуры ОЖ — это терморезистор NTC: при нагреве сопротивление падает, приборка переводит Ом в градусы. Сначала исключите реальный перегрев (пар, уровень, вентилятор), потом два быстрых теста: снять разъём при зажигании и замкнуть вывод на массу. Замер в Омах на холодном и горячем моторе сверьте с таблицей ТМ100 или ДУТЖ. На многих грузовиках в одном корпусе термостата сидят два-три разных датчика — стрелка, лампа и ЭБУ; менять «под рукой» без проверки часто не лечит симптом.

Гайд для рейса по Северу: без сканера и снятия коллектора. Используйте мультиметр в режиме Ом: красный щуп на контакт датчика, чёрный на массу. NTC — терморезистор, у которого сопротивление падает при нагреве; сравнивайте цифры с таблицей, а не со шкалой «на глаз».

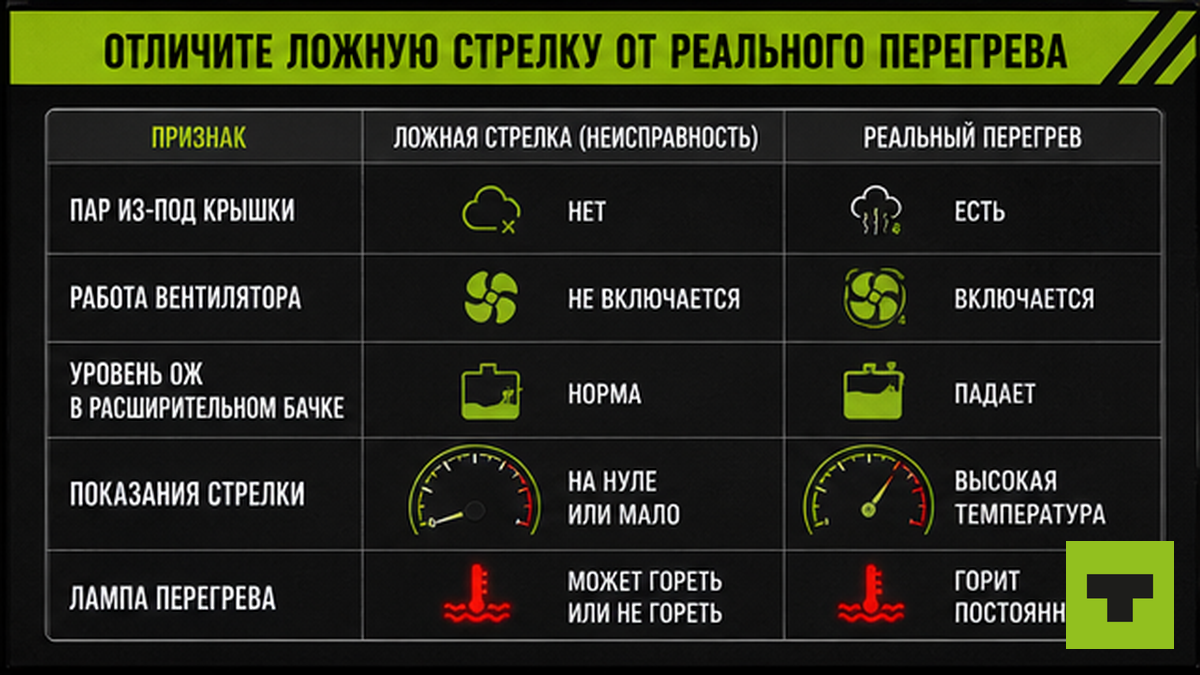

Отличите ложную стрелку от реального перегрева

Типичная ошибка — снимать датчик, пока не ясно, кипит ли ОЖ. Сначала пар из-под капота, работа вентилятора, уровень между MIN и MAX. Пар при «нормальной» стрелке — датчик занижает; красная зона без пара — смотрите электрику. Запишите положение стрелки, лампу и вентилятор до замеров.

1. Остановитесь на ровной площадке, включите аварийку.
2. Проверьте уровень ОЖ на холодном моторе или по смотровому окну, если оно есть.
3. На прогретом моторе послушайте вентилятор: должен включаться при нагреве.
4. Осмотрите патрубки и соединения на подтёки — подсос воздуха тоже даёт перегрев без вины датчика. Подробный порядок — в материале как проверить патрубки системы охлаждения грузовика летом.
5. Только после этого переходите к разъёму датчика у термостата.

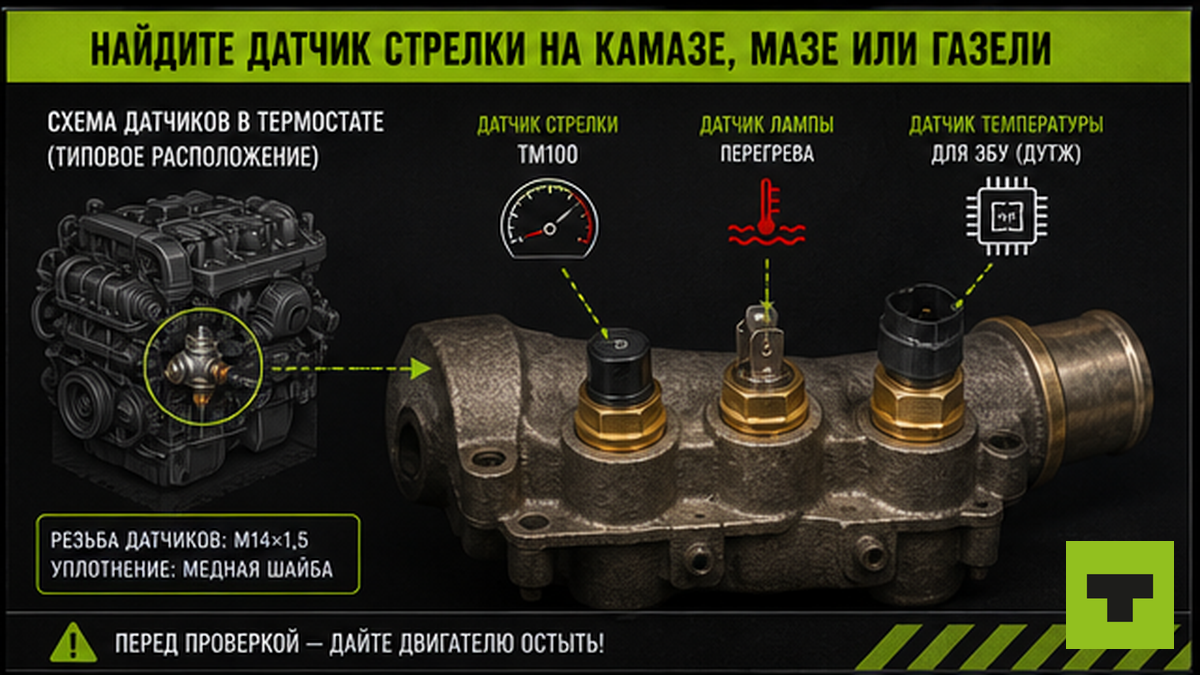

Найдите датчик стрелки на КамАЗе, МАЗе или Газели

Датчик стрелки почти всегда в корпусе или крышке термостата, иногда на патрубке ГБЦ — добраться можно без снятия коллектора. Не перепутайте соседние гнёзда: ТМ100/ДУТЖ/ТМ-106 кормит стрелку, биметалл ТМ111-02 — лампу около 104-109 °C, третий может идти в ЭБУ. На практике в одном корпусе сидят два-три датчика: замена «соседнего», когда горит лампа при нормальной стрелке, не лечит симптом. Сфотографируйте разъёмы перед откручиванием.

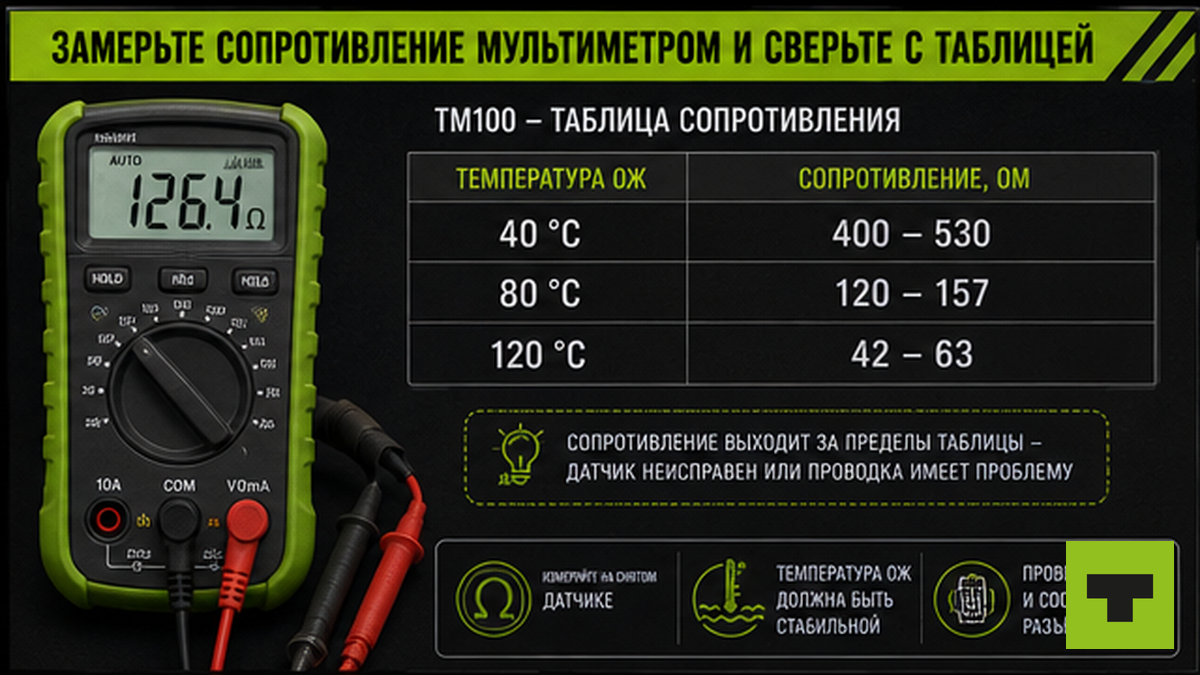

Замерьте сопротивление мультиметром и сверьте с таблицей

Боль «не знаю, нормальное ли сопротивление» закрывается цифрами в Омах. На холодном моторе (ориентир около 20-40 °C жидкости) отсоедините разъём, коснитесь щупами контакта датчика и массы (однопроводная схема) или двух выводов (датчик ЭБУ). Запишите значение. Прогрейте двигатель 10-15 минут на холостых, повторите замер — сопротивление должно монотонно падать. Скачок, бесконечность (обрыв, на дисплее OL) или почти ноль (пробой) — брак датчика.

Лайфхак: снятый датчик в кружку с горячей водой, температура известна — сверка Ом без долгого прогрева мотора. На ЭБУ-датчиках при зажигании иногда меряют напряжение: холодный мотор около 3 В, прогретый 0,5-1,2 В. Для классической стрелки достаточно Ом и таблицы выше.

Если паспорта нет, смотрите тренд: при прогреве от 20 °C к рабочей температуре сопротивление плавно падает. Рывок на шкале приборки при ровном прогреве часто совпадает с обрывом внутри термистора — на форумах встречается кейс, когда стрелка на 80 °C, а бачок уже кипит из-за пробитого датчика.

Схема проверки:

Холодный замер в Ом → прогрев 10-15 мин → горячий замер → сравнение с таблицей → тренд «падает плавно» или брак

Проверьте датчик и указатель замыканием на массу

За две минуты отсекаете датчик от проводки и приборки. При включённом зажигании и заглушенном моторе отсоедините разъём датчика стрелки. Стрелка должна упасть в минимум (холодный двигатель на шкале). Если остаётся на месте — ищите короткое замыкание провода на массу или неисправность указателя УК145/аналога, а не «холодный мотор».

Дальше замкните сигнальный провод датчика на массу (минус) при том же зажигании. Стрелка уходит в максимум — цепь указателя жива, виноват датчик (обрыв внутри термистора). Стрелка не двигается — проблема в проводе до приборки или в самом указателе. Именно так водитель на Лене понял, что новый датчик за 800 ₽ не нужен: разъём снят, стрелка не падает — обрыв в жгуте у кабины.

Прозвоните проводку, разъём и массу двигателя

Стрелка скачет при фарах или печке — окисление разъёма или обрыв в гофре у рамы. Прозвоните жилу до приборки: единицы Ом норма, бесконечность — обрыв. Проверьте массу двигатель-рама и жгут у кабины. Не меняйте датчик второй раз без прозвонки.

Нужны запчасти на truck14.ru — датчики ТМ100, ДУТЖ, разъёмы и проводка в разделе электрооборудования — подберите по марке шасси после того, как знаете тип датчика с таблицы.

Исключите термостат и вентилятор, если датчик в норме

Датчик исправен по Омам, а вентилятор не включается при явном нагреве — смотрите залипший термостат: жидкость гоняется по малому кругу, мотор долго не прогревается или локально перегревается. Лампа перегрева горит, стрелка в норме — меняйте биметаллический датчик лампы, не ТМ100. Проверка термостата — в гайде как проверить термостат грузовика без снятия; вентилятора — в материале как проверить вентилятор радиатора грузовика. На холодном моторе верхний патрубок к радиатору холодный до открытия термостата; на прогретом оба контура тёплые.

Пройдите чек-лист перед жарким рейсом и зафиксируйте решение

До выезда в жару: уровень ОЖ, патрубки, замер Ом на холодном, тест разъёма и замыкания на массу. Запишите Ом холодный/горячий и реакцию стрелки.

1. Остановитесь безопасно, зафиксируйте симптомы: стрелка, лампа, вентилятор, пар.
2. При зажигании снимите разъём датчика стрелки — стрелка должна упасть.
3. Замкните провод датчика на массу — стрелка в максимум означает неисправный датчик.
4. Замерьте Ом на холодном и после 10-15 минут прогрева, сверьте с таблицей ТМ100/ДУТЖ.
5. При нормальных Омах прозвоните жгут до приборки и массу двигатель-рама.
6. Если датчик исправен — проверьте термостат и вентилятор, не меняйте второй датчик подряд.
7. Запишите решение: ехать с контролем по пару или менять деталь до рейса.

Критерий успеха: в результате вы сможете назвать виновника — датчик, провод, указатель, термостат или вентилятор — и имеете Ом при своей температуре, совпадающие с паспортом или явно вне нормы. С исправным датчиком и плохой проводкой можно доехать до стоянки, контролируя пар и вентилятор; со стрелкой в нуле на горячем моторе в жару лучше заменить деталь до рейса. После диагностики подобрать запчасть на truck14 — датчик, термостат, патрубок — по модели двигателя.

Частые вопросы

Как за 5 минут понять: врёт датчик или реальный перегрев?

Посмотрите пар, уровень ОЖ и работу вентилятора. Затем при зажигании снимите разъём датчика стрелки: стрелка должна упасть. Не падает — не датчик, а проводка или указатель. Пар при «нормальной» стрелке — перегрев есть, датчик занижает.

Какие нормы сопротивления у ТМ100 и ДУТЖ?

Ориентир для КамАЗа и МАЗа: 400-530 Ом при 40 °C, 120-157 Ом при 80 °C, 42-63 Ом при 120 °C. На Газели ТМ-106: 1400-1900 Ом при 20-25 °C и 100-110 Ом при 80 °C. Сверяйте с вашим типом по каталогу.

Где стоит датчик и можно ли проверить без демонтажа?

В корпусе или крышке термостата, иногда на ГБЦ. Сопротивление и тест на массу делаются на установленном датчике; снимать нужно только для проверки в кружке с горячей водой или замены.

Что значит замыкание датчика на массу?

При включённом зажигании соедините сигнальный провод датчика с минусом. Стрелка в максимум — указатель исправен, датчик под замену. Не двигается — ищите обрыв или неисправность приборки.

Почему горит лампа перегрева, а стрелка в норме?

Это другой датчик — биметалл около 104-109 °C, не терморезистор стрелки. Меняйте датчик лампы (например ТМ111-02), а не ТМ100 второй раз.

Когда виноват термостат, а не датчик?

Если Ом в норме и тест на массу показывает исправный датчик, а мотор долго не греется или вентилятор не включается при перегреве — проверьте термостат и вентилятор. Залипший термостат даёт код «низкая температура» на ЭБУ-моторах.

Можно ли доехать до стоянки с неисправным датчиком?

Если датчик занижает температуру — опасно, вы не увидите кипение. Если завышает, но вентилятор и уровень ОЖ в порядке — до стоянки можно с осторожностью. При сомнении замените датчик: он дешевле ремонта головки.
