Как проверить клапан EGR на дизеле грузовика без снятия

На трассе пропала тяга, горит Check Engine, на СТО предлагают менять EGR за 40-80 тыс., а симптомы похожи на DPF, подсос или форсунки. Снять тяжёлый клапан на морозе страшно, дешёвый OBD грузовой блок не видит. За 30-40 минут на прогретом моторе со сканером и вакуумной лампой вы соберёте протокол: коды P0400-P0409, команда EGR против факта, реакция MAF — и решите, нужна чистка канала, cooler, реген DPF или новый клапан.

EGR возвращает часть выхлопа во впуск, чтобы снизить температуру сгорания. Проверка без снятия — по Live Data: команда EGR % должна совпадать с фактом, MAF или MAP при открытии клапана падает. Команда 100 %, а расход воздуха не меняется — чаще забит канал или EGR-cooler. На Mack/Volvo смотрят скорость турбины: при открытии до 95 % она должна упасть ниже 15 000 об/мин за 10 с.

На Cummins 3.8 сняли «мёртвый» EGR за 25 тыс., а P0401 остался: положение клапана совпадало с командой, MAF не шевелился — канал во впуске забит. Без снятия это видно по рассинхрону EGR и расхода воздуха. Ниже алгоритм для рейса на Севере: 30-40 минут со сканером дешевле суток простоя с чёрным дымом на подъёме и давлением СТО «менять сразу».

EGR (клапан рециркуляции выхлопа) бывает вакуумный, пневмоэлектрический и электрический. MAF — датчик массы воздуха во впуске, MAP — датчик давления во впускном коллекторе; оба показывают, меняется ли поток при открытии EGR. Мотор прогрет до рабочей температуры, АКБ заряжен, диагностика не на полном газу. Длительный холостой ниже 2000 об/мин убивает EGR нагаром — после зимы на погрузке P0401 встречается чаще, чем в легковых гайдах из поиска.

Разберите коды P0400-P0409 и Live Data: команда против факта

Запишите дым, тягу, холостые, расход. Считайте P0400-P0409 и на J1939 — SPN 2659 на Paccar MX-13. Сохраните freeze frame до сброса.

В Live Data: EGR commanded %, actual %, MAF или MAP, STFT/LTFT. На частичной нагрузке команда растёт — MAF падает. Типичная ошибка: меняют клапан при P0401, хотя commanded и actual совпадают, а MAF стоит. Это забитый тракт.

1. Запишите коды и freeze frame.
2. Прогрейте мотор 5-10 минут на холостых.
3. Откройте Live Data: commanded, actual, MAF или MAP.
4. На 1500-2000 об/мин слегка нажмите газ — смотрите команду EGR и MAF.
5. Рассинхрон больше 10-15 % или «мёртвый» MAF при 100 % команды — канал или клапан.

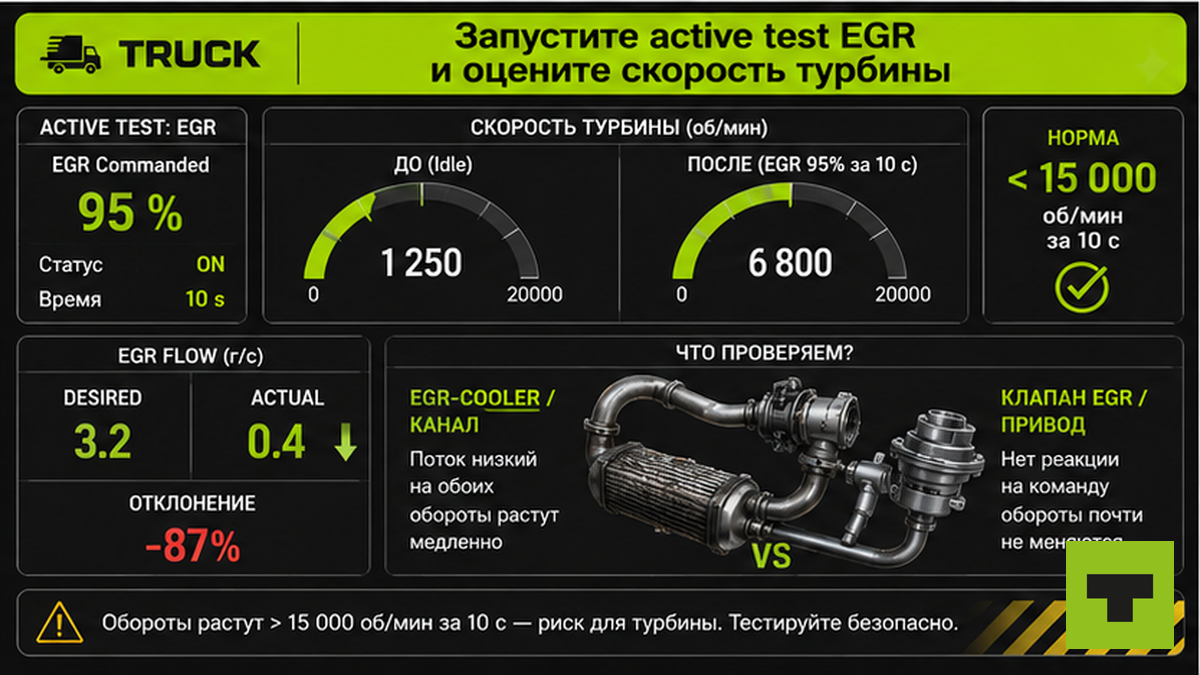

Запустите active test EGR и оцените скорость турбины

Active test (принудительное открытие в меню сканера) доводит клапан до 95 %. Исправный EGR на холостых грубит работу, обороты падают, иногда мотор глохнет — это нормально. Нет реакции звука, MAF и MAP — заклинивание или мёртвый привод. На стоянке держите ногу с газа: тест на холостых безопаснее.

На Mack/Volvo при открытии до 95 % turbo должна упасть ниже 15 000 об/мин за 10 с — так в OEM-процедуре EGR Function Test. Остаётся выше 20 000 — на практике чаще забит EGR-cooler (охладитель recirculated газа), а не «мёртвый» клапан. На Paccar MX-13 при SPN 2659 сравните desired и actual EGR flow, затем active test. Низкий поток EGR мешает регенерации DPF — после проверки клапана загляните в давление сажевого фильтра, если горит и он.

Проверьте холостые: вакуумная лампа и отключение привода

Неровный холостой после прогрева путают с подсосом или форсунками. На вакуумном EGR подайте разрежение 0,6-0,8 bar вакуумной лампой (Mityvac) на привод — ориентир для многих систем, точное значение в мануале. Клапан держит вакуум 10-15 секунд и грубит холостые. Вакуум сразу падает — подсос в мембране. Обороты не меняются — заклинил закрытым или забит нагаром.

На электрическом — active test из сканера. Отключите разъём или шланг на исправно закрытом клапане — холостые часто +100-200 об/мин. Роста нет — клапан уже открыт и подмешивает выхлоп постоянно, отсюда дым и провалы тяги. Визуально до теста: сажа на патрубках EGR, трещины, сухие разъёмы, масло в шлангах.

Определите сканер: OBD или J1939

ELM327 на части еврофур покажет P040x и PID — для Cummins ISF или старых MAN хватит на стоянке. Scania, Volvo, Mack, Paccar нужен OEM/J1939: используйте SDP3, Premium Tech Tool, DAVIE4 или JPRO. Без них нет EGR flow, turbo speed и тестов герметичности — и вы не отличите cooler от клапана.

Не делайте вывод «клапан жив», если универсальный сканер молчит. Считайте хотя бы P040x, проверьте вакуум и холостые вручную, для active test и turbo speed ищите сервис с грузовым сканером. Это дешевле второй замены EGR подряд, когда первая не помогла из-за забитого канала.

После диагноза смотрите запчасти на truck14.ru по VIN, не берите «универсальный» EGR без номера детали.

Не чистите EGR на двигателе — ошибка после P0401

Очиститель на установленном клапане смывает грязь во впуск — P0401 остаётся, растёт риск задира. Чистка только со снятием: прокладка, сброс адаптаций, профилактика каждые 80-100 тыс. км на ряде моторов.

Commanded = actual, MAF не реагирует — снятие неизбежно, но вы уже знаете, зачем разбирать, а не меняете клапан вслепую.

Отделите EGR от DPF и чёрного дыма

Чёрный дым на разгоне при P0401 часто от EGR, который не закрывается. Симптомы пересекаются с DPF: тяга, расход, Check Engine.

Сначала протокол EGR. Если MAF и active test в норме — проверка сажевого фильтра и при необходимости регенерация DPF. Без P040x, но с чёрным дымом смотрите причины дыма дизельного грузовика, чтобы не менять EGR и DPF одновременно. Тяга «плывёт» без кодов EGR — проверьте подсос во впуске и форсунки: симптомы те же, клапан ни при чём.

Пройдите вакуумный контур при чистых кодах

Обрыв шланга, слабое разрежение, мёртвый соленоид — клапан не ходит без P040x. Проверьте вакуум на моторе на прогретом двигателе, щёлк соленоида при включении, подайте разрежение на привод в обход электроклапана. Мультиметром — питание и масса соленоида по мануалу. На Scania CK через SDP3: opressurisation 1,30 bar, утечка не больше 0,01 bar/с — иначе клапан не держит закрытым на трассе. Результат: обрыв шланга или соленоид вместо замены всего узла EGR.

Снимите лог в движении и сведите протокол

5-10 минут ровного хода плюс один разгон: логируйте commanded, actual, MAF. Команда растёт на подъёме, MAF стоит — забит канал или cooler, клапан «0%» на сканере формально исправен. На стоянке такой рассинхрон часто не виден — только в движении под нагрузкой.

Цепочка:

Коды → Live Data → active test 95 % (+ turbo speed) → холостые/вакуум → лог → чистка со снятием / cooler / DPF / замена клапана

Критерий результата: на бумаге или в телефоне записаны коды, строка «команда EGR % / факт % / MAF или MAP», результат active test или вакуума, изменение холостых при отключении привода. Видите рассинхрон commanded/actual или нулевую реакцию MAF при 100 % команды — выбираете чистку со снятием, cooler, реген DPF или замену клапана, а не «стрельбу запчастями». Нет pending P040x, давление DPF в норме или реген прошёл — можно в дальняк. В −30 °C без плана B и без запасного бокса на маршруте лучше не выезжать с сомнительным EGR.

Чек-лист: протокол EGR ✓, DPF/реген ✓, нет pending ✓. Чтобы подобрать запчасть на truck14, возьмите коды и фото шильдика двигателя.

Частые вопросы

Как проверить вакуумный соленоид EGR без снятия?

Разрежение на источнике, щёлк соленоида, вакуум лампой на привод 0,6-0,8 bar. Держит и меняет холостые — привод жив. Нет — шланг, соленоид или мембрана.

Какое сопротивление норма у соленоида EGR?

Зависит от марки — меряют только по сервис-мануалу двигателя. Универсальной «нормы в Ом» для всех грузовых EGR нет. Надёжнее active test, щелчок соленоида и реакция холостых, чем одна цифра с форума.

Можно ли ехать с неисправным EGR?

Кратко до бокса — если тяга терпимая. Постоянно открытый EGR богатит смесь, забивает DPF. На дальняк с P0401 pending — нет, сначала протокол.

Достаточно ли проверки без снятия?

Если MAF падает при active test и turbo speed в норме — можно ехать и планировать профилактику. MAF «мёртвый» при 100 % или turbo выше 20 000 — без снятия и чистки канала не обойтись.

P0401 после чистки без снятия — что делать?

Снять клапан, чистить канал и cooler, новая прокладка, сброс адаптаций. Нагар во впуске код не снимет.

Чем грузовой EGR отличается от легкового?

Мотор 6-13 л, J1939/SPN, тесты turbo speed и EGR flow, связка с DPF-cooler. OBD часто не видит половину параметров.

Как часто чистить EGR профилактически?

Ориентир 80-100 тыс. км при городском цикле. После зимы с нагаром лучше Live Data раньше, чем ждать P0401 на подъёме.
