Как проверить рулевые наконечники грузовика перед рейсом на севере?

На щебёнке после зимы глухой стук, руль с мёртвой зоной, а до ближайшего сервиса сотни километров. Водитель на Лене качает руль на стоянке, слышит щелчок справа, слева визуально всё цело — но пыльник порван и набит реагентной крошкой. За 15-20 минут без подъёмника вы отделите люфт наконечника от ступицы, кардана и шкворня, замерите суммарный ход руля и решите: ехать в рейс, менять на месте или срочно в сервис.

Рулевой наконечник — это шарнир на конце рулевой тяги: шаровой палец в гнезде кулака поворотного. По техкарте КАМАЗ 5490 зазор в шарнирах рулевых тяг не допускается, суммарный свободный ход руля — не больше 25° на холостых. На поздней стадии износа колёса могут «гулять» на 2-3° без явного стука. Сначала отсеките ложный стук, потом руками на шарнире, потом замер люфта.

Наконечник — не единственный источник стука на колее. Кардан рулевой колонки, рейка, шкворень и подшипник ступицы звучат похоже на ухабах. Типичная ошибка — менять деталь вслепую, не локализовав звук. Ниже чеклист механика с северного рейса: сначала отсечь «ложный стук», потом руками на шарнире. На морозе пыльник трескается раньше, чем шарнир начнёт стучать.

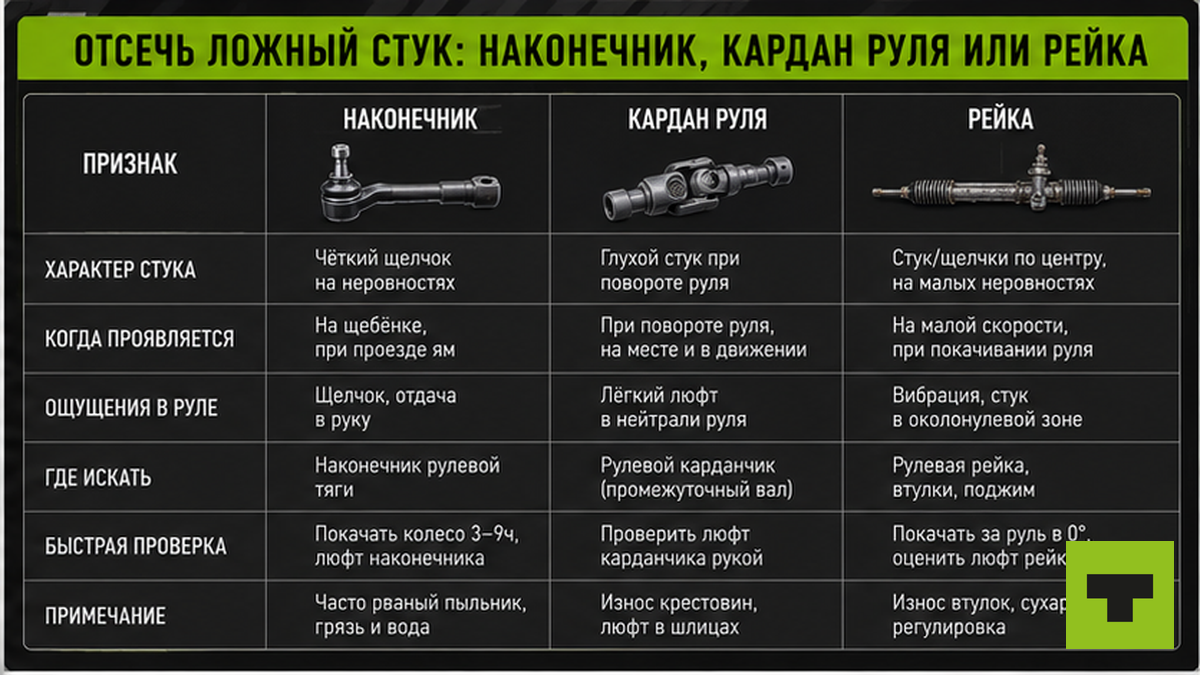

Отсечь ложный стук: наконечник, кардан руля или рейка

Стук на щебёнке и колее — самый обманчивый симптом. Владелец тягача месяцами искал виновника на ухабах и в итоге нашёл износ в кардане рулевой колонки, а не в наконечнике. Урок простой: не меняйте узел, пока не поймёте, где щелчок.

Рабочая последовательность на ровной площадке:

1. Заглушите двигатель, колёса прямо, руль зафиксирован по центру.
2. Напарник плавно качает руль на 20-30° влево-вправо.
3. Вы обхватываете корпус каждого рулевого наконечника — если чувствуете щелчок или свободный ход пальца в шарнире, виновник найден.
4. Если на наконечниках тихо — проверьте кардан колонки: покачайте вал руля у рулевого колеса, слушайте люфт в крестовине.
5. При сомнении в рейке — резкое покачивание руля на холостых: зазор в шарнирах тяг по регламенту КАМАЗ не допускается.

Подробный разбор кардана — в материале как проверить крестовину кардана грузовика: там те же приёмы локализации стука на щебёнке. Если руль тяжёлый и с мёртвой зоной, но наконечники сухие — смотрите проверку гидроусилителя руля зимой.

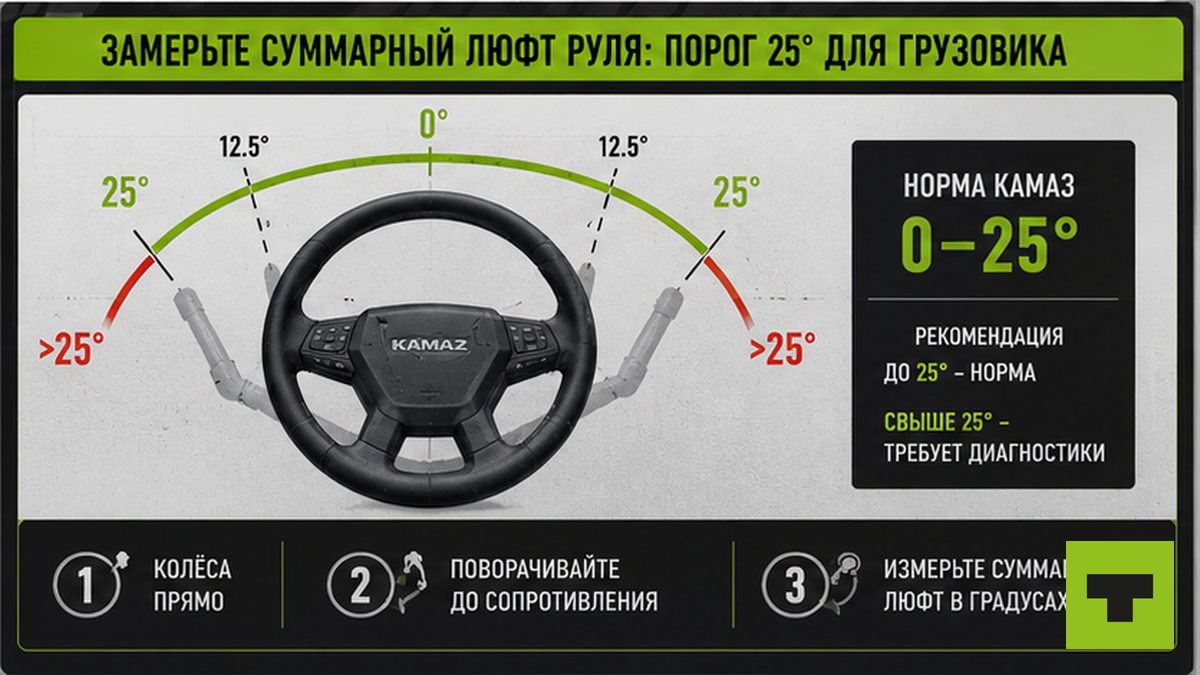

Замерьте суммарный люфт руля: порог 25° для грузовика

Руль с мёртвой зоной пугает сильнее стука: непонятно, превышена ли норма. Для грузовиков по ПДД и ГОСТ допустимый суммарный свободный ход руля — 25°. Техкарта КАМАЗ 5490 даёт тот же предел на холостых оборотах.

Как мерить с напарником:

• Запустите двигатель, руль в нейтрали, стояночный тормоз включён.
• Напарник медленно вращает руль влево до момента, когда передние колёса начнут поворачиваться. Отметьте положение.
• Качает вправо до начала поворота колёс в другую сторону.
• Сумма углов — ваш люфт. Ориентир: не «полоборота впустую». Больше 25° — в рейс на северную трассу не выезжать.

На последней стадии износа колёса могут отклоняться на 2-3° без явного стука — визуально «норм», а на колее машину уже «ловить». Поэтому замер руля важнее, чем «кажется, терпимо».

Отличите люфт наконечника от ступицы и шкворня

Люфт в колесе в точках 3 и 9 часов — классическая ловушка. Ступица, подшипник и наконечник дают похожее покачивание. На практике помогает тест с тормозом.

В яме или на подъёмнике:

1. Покачайте колесо руками в точках 3 и 9 часов — запомните амплитуду.
2. Зажмите стояночный тормоз (или попросите напарника нажать педаль).
3. Повторите покачивание. Люфт ступицы останется, люфт наконечника заметно уменьшится.
4. При сомнении — монтировка между корпусом наконечника и рычагом: смещение пальца в гнезде = замена наконечника, не «подтянуть гайку».

Типичная ошибка — списать ход на «люфт в балке» и ехать дальше. На грузовике признаки износа наконечника: стук в передней балке на ухабах, задержка реакции колёс, зазор в тяге. Шкворень и седло дают другой характер — рыскание всей оси, не локальный щелчок в одном колесе.

Осмотрите пыльники после зимы: трещина важнее «целого» вида

Пыльник рулевого наконечника — резиновый чехол на шарнире. Он держит смазку внутри и грязь снаружи. На северных трассах после зимы пыльник часто трескается от мороза и реагентов раньше, чем шарнир начнёт стучать. Снаружи выглядит терпимо, внутри — сухой палец и песок.

Что смотреть слева и справа:

• Трещины, сдвиг хомута, отслоение резины от корпуса.
• Реагентная крошка и песок под пыльником — признак, что смазка уже вымыта.
• Потёки старой смазки с тёмным налётом — шарнир работает на сухую.

Регламентный интервал осмотра пыльников — каждые 10-15 тыс. км. При трещине — замена пыльника или всего наконечника до рейса. Эксплуатация с сухим шарниром ведёт к вылету шарового пальца — это уже не стук, а аварийная ситуация на трассе.

Пройдите чеклист на стоянке за 15-20 минут

Соберите минимум: ровная площадка, фонарь, перчатки, бортовой журнал, напарник. Двигатель на холостых нужен только для замера суммарного люфта.

Схема проверки:

Визуальный осмотр пыльников → тест «руль + рука на наконечнике» → яма: колесо 3/9 ч с тормозом и без → замер суммарного люфта руля → запись в журнал → решение: ехать / менять / в сервис

1. Осмотрите пыльники и хомуты с обеих сторон. Отметьте: ок, под наблюдение, срочно.
2. Напарник качает руль, вы держите корпус каждого наконечника — ищите щелчок.
3. В яме покачайте колеса в 3/9 ч, повторите с зажатым тормозом.
4. Замерьте суммарный ход руля — не больше 25°.
5. Резко покачайте руль на холостых — зазор в шарнирах тяг не допускается.
6. Запишите в журнал: пробег, сторона, результат каждого теста.

Нужны запчасти на truck14.ru — рулевые наконечники, тяги, пыльники со стопорными кольцами — подберите по модели шасси после того, как назовёте виновную сторону.

Примите решение перед рейсом: критерии «можно ехать»

Вы прошли чеклист — осталось честно сверить результат с нормами. Не «вроде норм», а конкретные пункты.

Можно в рейс, если одновременно:

• Оба шарнира без щелчка при покачивании руля.
• Пыльники целые, без трещин и сдвига хомутов.
• Люфт колеса в 3/9 ч — от наконечника, а не ступицы (тест с тормозом это подтвердил).
• Суммарный свободный ход руля не больше 25°.
• В журнале есть запись: слева/справа — ок или под замену с датой.

Только замена и сервис, если хотя бы один пункт провален. При замене наконечника или тяги: момент затяжки гайки шарового пальца 245-314 Н·м, болтов наконечника 53,9-58,8 Н·м. Длина тяги по каталогу (для КАМАЗ ориентир 1480±1 мм). После работ — обязательно сход-развал, иначе руль уйдёт в сторону и съест резину за пару тысяч километров.

После замены повторите замер люфта и тест с тормозом. Проверка тормозов перед длинным спуском — отдельная тема: см. как проверить тормозные колодки грузовика.

Подобрать рулевой наконечник, тягу или пыльник можно в каталоге truck14 — укажите марку и модель тягача, чтобы не ошибиться с резьбой и длиной тяги.

Частые вопросы

Можно ли проверить наконечники одному, без напарника?

Частично. Пыльники и внешний осмотр — да. Тест «рука на наконечнике при качании руля» и замер суммарного люфта на холостых без помощника ненадёжны. Зафиксируйте руль ремнём или попросите диспетчера на 5 минут — это дешевле, чем съезд в кювет на колее.

Сколько люфта в шарнире наконечника допустимо?

По техкарте КАМАЗ 5490 зазор в шарнирах рулевых тяг не допускается вовсе. Любой щелчок при покачивании — повод к замене. Ориентир по люфту шарнира в сервисных материалах — 5-7 мм, но для грузовика перед длинным рейсом лучше нулевой люфт.

Почему стучит только на щебёнке, а на асфальте тихо?

На ухабах шарнир получает ударную нагрузку и «прощёлкивает» зазор, который на ровной дороге не проявляется. Это ранний признак износа. Не ждите, пока стук появится на асфальте — к этому моменту люфт уже критический.

Как отличить износ наконечника от износа рейки?

Наконечник щёлкает локально — вы чувствуете ход корпуса относительно пальца при качании руля. Рейка даёт мёртвую зону по всему рулю и люфт в среднем положении без щелчка в конкретном наконечнике. Кардан колонки стучит при вращении вала у руля, а не при повороте колёс.

Нужен ли сход-развал после замены одного наконечника?

Да. Даже если меняете только одну сторону, длина тяги и положение шарнира меняют угол установки колеса. Без сход-развала руль уйдёт, резина износится неравномерно. После регулировки повторите замер суммарного люфта.

Как часто проверять наконечники на северных трассах?

Пыльники — каждые 10-15 тыс. км или после зимнего сезона с реагентами. Полный чеклист с замером люфта — каждые 30-40 тыс. км и обязательно перед длинным рейсом по грунтовке и колее, если был стук на ухабах.
