Как проверить диодный мост генератора грузовика мультиметром без стенда?

Летом на трассе аккумулятор садится, лампа зарядки горит или мигает, ремень и обороты в норме — и непонятно, виноват диодный мост, регулятор или контакт на болте B+. Типичная ошибка: мультиметр пищит в обе стороны, если не отключить провода; страшно купить целый генератор вместо блока выпрямителя. Водитель на Лене при фарах видел 12,2 В, на холостых — 13,8 В. За 15–20 минут вы прозвоните мост на стоянке без стенда и получите итог: ехать с ограничением нагрузки или менять выпрямитель — сможете заказать блок на truck14.ru, а не агрегат целиком.

Диодный мост — шесть кремниевых «клапанов», которые превращают переменный ток статора в постоянный для АКБ. В режиме diode исправный диод дает 0,4-0,9 В в одну сторону и OL в обратную; звонок в обе стороны — пробой, тишина в обе — обрыв. Перед прозвонкой снимите минус АКБ и все провода. На моторе пульсация AC на B+ до 0,05 В — норма, от 0,3 В — снимайте мост.

Гайд для грузовых Delco, Bosch, КАМАЗ и MAN: один мультиметр и отвертка на жаркой стоянке, без стенда. Выпрямительный блок (диодный мост) часто меняют отдельно от корпуса генератора; типичная ошибка — списать недозаряд на «убитый» аккумулятор или купить агрегат целиком, хотя виноват один пробитый кремниевый диод за сотню граммов пластины.

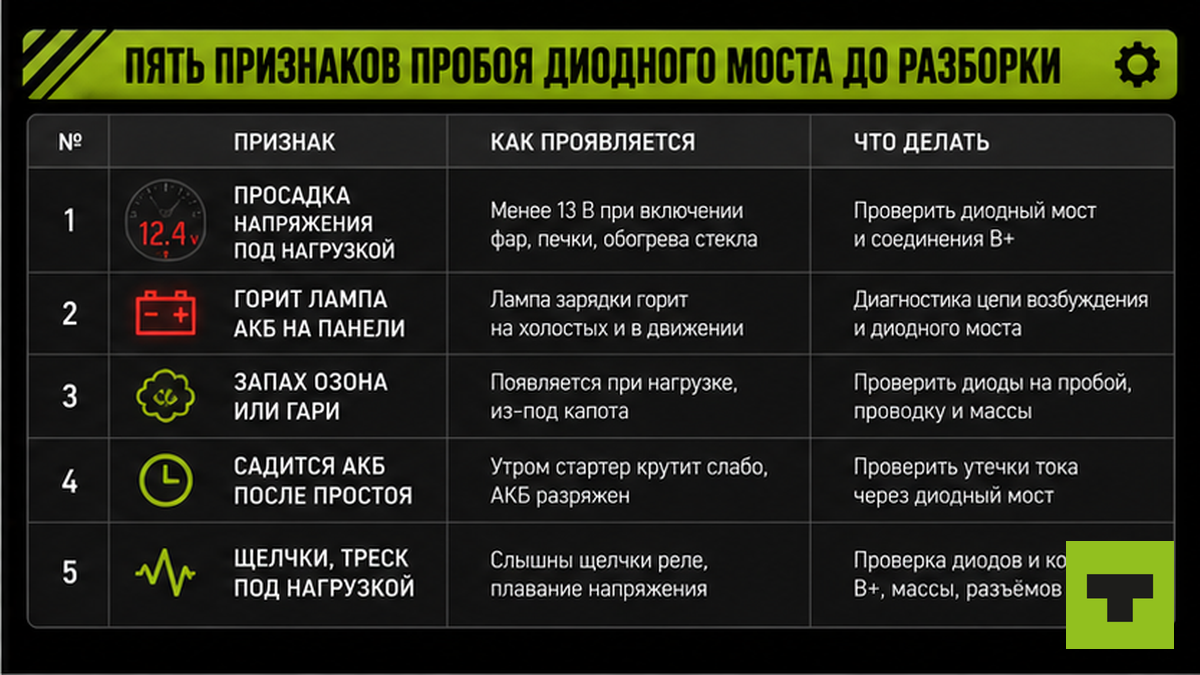

Пять признаков пробоя диодного моста до разборки

На практике мост подводит постепенно: сначала проседает зарядка под нагрузкой, потом садится АКБ на стоянке. Водитель на обгоне Лены прозвонил болт B+ на массу, не сняв жгут — мультиметр показал короткое замыкание. После отключения проводов и снятия крышки с регулятором оказался пробит один «плюсовой» диод; замена выпрямителя вернула нормальную зарядку, а не новый аккумулятор.

• При работе 13,8-14,4 В, но под фарами и печкой ниже 13 В — генератор не держит нагрузку.
• Лампа аккумулятора горит при нормальном ремне.
• Запах озона у задней крышки генератора — перегрев диодов.
• После простоя с кондиционером АКБ не восстанавливается — пробитый диод пускает ток обратно в обмотку.
• Щелчки у генератора под нагрузкой при исправном ремне.

Похожая картина без мороза разобрана в материале про генератор, который не заряжает летом. Проверьте мост, когда ремень и клеммы уже в порядке — иначе спутаете проблему с недозарядом.

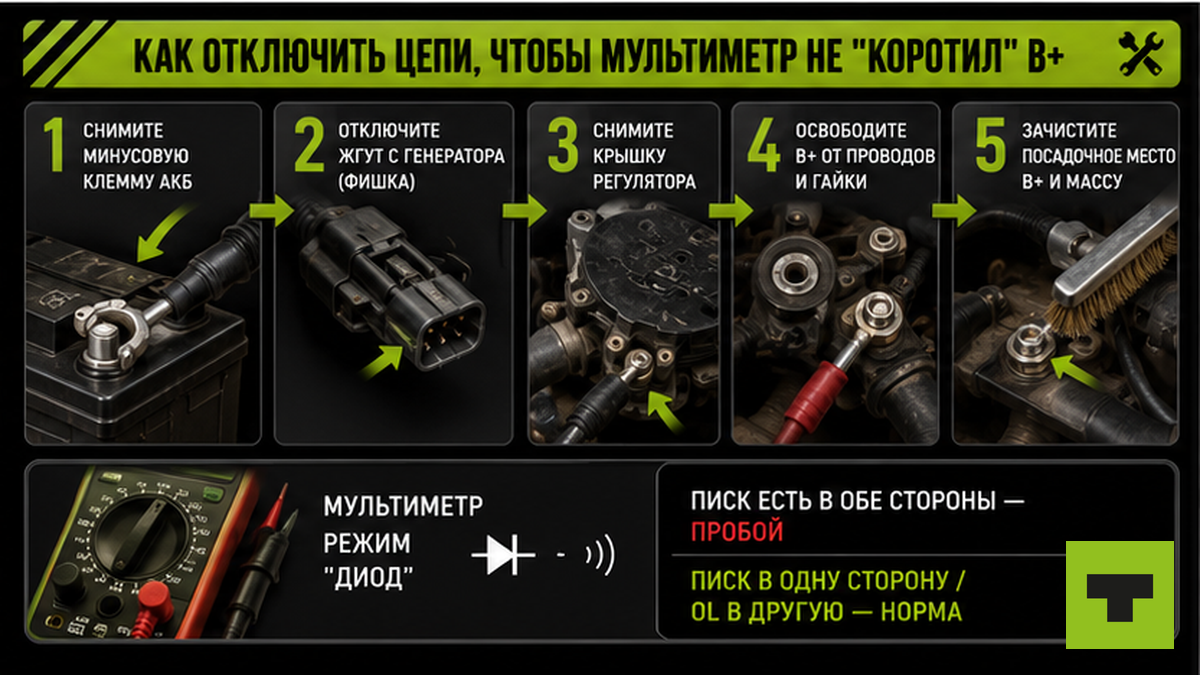

Как отключить цепи, чтобы мультиметр не «коротил» B+

Типичная ошибка: прозвонить болт «30» на массу с подключенным жгутом — мультиметр покажет «коротыш» через цепь возбуждения. Честный тест возможен только на обесточенном генераторе.

1. Ручной тормоз, мотор заглушен, фары и печка выключены.
2. Снимите минус АКБ первым.
3. Отсоедините все провода с генератора и разъем жгута.
4. Снимите крышку с реле-регулятором — иначе диоды прозваниваются через плату.
5. Зачистите окисление на B+ и массе — на северных рейсах это маскирует пробой.

На 24-вольтовых тягачах обесточьте обе батареи по минусу, как в гайде проверки аккумулятора мультиметром. Избегайте прозвонки B+ на массу с подключённым жгутом — получите ложный «коротыш».

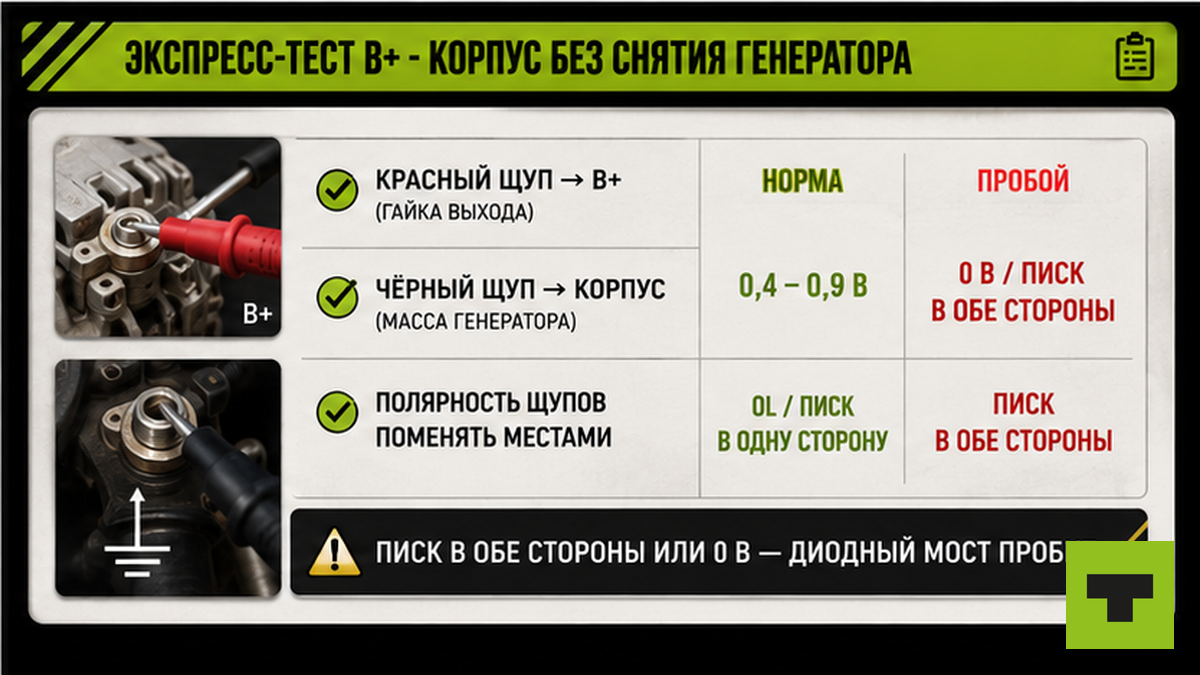

Экспресс-тест B+ — корпус без снятия генератора

Для Delco 27SI заводская процедура Caterpillar допускает проверку без снятия выпрямителя — если провода уже отключены. Это удобно на стоянке в жару, когда снимать тяжёлый агрегат с кронштейна некуда. Используйте режим diode (значок диода на крутилке) или сопротивление 2 кОм — не путайте с режимом ампер, там можно спалить предохранитель тестера.

Красный щуп на болт B+ (клемма «30»), черный на чистую массу корпуса. Запишите показание, поменяйте щупы местами. Норма: 0,4-0,9 В или короткий звонок в одну сторону, OL / бесконечность в другую. Одинаковые цифры в обе полярности — мост под замену, ехать ночью с одной фарой нельзя.

На КАМАЗ полезна звуковая прозвонка: в прямом направлении писк, в обратном — тишина. Если пищит в обе стороны — диод пробит; меняйте блок, не щетки. Три пробитых «плюсовых» диода сразу дают скачок напряжения — на форумах это путают с переполюсовкой АКБ, хотя причина в выпрямителе.

Пульсация AC на моторе: доезжаю или снимаю генератор

Нет времени разбирать агрегат — сделайте ripple-тест: измерьте остаточную переменку на клеммах при работающем двигателе. Мультиметр в режиме переменного напряжения AC, диапазон милливольт или до 2 В. Включите нагрузку: ближний свет и отопитель; летом добавьте кондиционер, если компрессор тянет без просадки оборотов.

Красный щуп на B+ генератора, черный на минус АКБ. Норма на холостых с нагрузкой — не выше 0,05 В (50 мВ). От 0,3-0,5 В — сильное подозрение на битый диод или повреждение обмотки; решение «снимаю генератор сейчас», а не «доеду до базы». Этот тест связывают с прозвонкой редко, хотя он быстрее полной разборки.

Мультиметр без нагрузки может пропустить «ленивый» пробой: диод держит слабый ток тестера, но сдает, когда генератор кормит фары и печку. Если прозвонка «норма», а зарядки нет — повторите ripple под нагрузкой или проверьте лампой 12 В на пластинах снятого блока.

Прозвонка шести диодов на снятом выпрямителе

Если экспресс и ripple не убедили — выньте выпрямительный блок. Открутите крепеж, отсоедините выводы обмотки статора от пластин (пометьте фазы маркером), вынесите мост на стол. Шесть диодов: три «плюсовых» к пластине B+, три «минусовых» к корпусу. На SeaDiesel для КАМАЗ после снятия иногда видят окисление пластин — зачистите перед прозвонкой, иначе получите ложный обрыв.

1. Режим diode, цепь обесточена.
2. От B+ к каждой фазе: 0,4-0,9 В в одну сторону, OL в обратную.
3. От корпуса к тем же точкам — зеркально.
4. Звонок в обе стороны — пробой; OL в обе — обрыв.
5. В режиме 1 кОм прямое часто 500-700 Ом — запасной вариант.

Выпрямитель под марку — в каталоге запчастей на truck14.ru, не весь генератор целиком.

Когда мультиметр врет: лампа 12 В

Шесть диодов «красиво» прозваниваются, а лампа зарядки все равно горит — не спешите к регулятору. Подключите лампу 12 В между пластинами по схеме нагрузочного теста: исправный диод зажигает ее только в одном направлении. Пробойный — в обоих или ни в одном при смене полярности. Это как прогнать воду через клапан под давлением: слабый сигнал тестера не равен рабочему току в рейсе.

После замены блока затяните болт B+ динамометрическим ключом по мануалу (для M8 часто 8-10 Н·м). На грузовиках Севера рыхлая затяжка и белый налет на B+ дают те же симптомы, что пробой моста — перед заказом запчасти осмотрите клемму.

Диодный мост или регулятор: не перепутать

Регулятор напряжения (реле-регулятор в крышке генератора) держит уровень 13,8-14,4 В на легковых и пропорционально выше на 24 В; мост не пускает ток обратно в статор. Перепутать симптомы легко, если смотреть только на лампу на панели.

• Выше 15 В на клеммах, запах гари, кипение электролита — чаще регулятор напряжения, не мост.
• Просадка только под нагрузкой при нормальных холостых, повышенный ripple — мост, окисление B+ или масса.
• Циклическое пропадание зарядки, искрение у щеток — щетки или подшипник, не диоды.

Все шесть пар OK на столе — ищите регулятор, щетки, массу на раме. Один и более бракованных диода — новый выпрямитель; не езжайте ночью с холодильником в кабине: одна фаза мертва, остальные перегреются за сотни километров.

Чек-лист: мост исправен — можно ехать

Результат проверки: для каждого диода проводимость в одну сторону и OL в другую; ripple не выше 0,05 В на моторе. Иначе — «менять выпрямитель» или «искать регулятор/щётки/массу». Проверьте все шесть пар до вывода — один пробойный диод ломает зарядку под нагрузкой.

Схема на стоянке:

Симптомы → минус АКБ и снять провода → B+ — корпус → ripple под нагрузкой → таблица 6 диодов → лампа при сомнении → замена или дальнейший поиск

1. Напряжение заглушен и под фарами — отсечь севший АКБ.
2. Жгут и крышка регулятора сняты.
3. Экспресс B+ — корпус: разные показания при смене щупов.
4. Ripple: до 0,05 В ок, от 0,3 В — разборка.
5. Шесть диодов по таблице; после замены — 10–15 минут под нагрузкой.
6. Итог: «мост цел» или «менять выпрямитель» — запишите в бортовой журнал.

Зимой базовые замеры — в материале проверки генератора в мороз. Готовы к замене — подобрать запчасть на truck14 по шасси.

Частые вопросы

Можно ли ехать с пробитым диодным мостом?

Короткий перегон без ночной нагрузки иногда возможен, но мертвый диод перегружает остальные. При звонке в обе стороны или ripple от 0,3 В — меняйте блок до дальнего рейса.

Какое сопротивление показывает исправный диод?

В режиме diode — 0,4-0,9 В в прямом направлении и OL в обратном. В 1 кОм часто 500-700 Ом в прямую. Важна разница направлений, не одна цифра.

Чем отличается проверка 12 В и 24 В генератора?

Логика та же: шесть диодов, те же пороги. На 24 В обесточьте обе батареи. Тест моста — в режиме diode на обесточенном агрегате, не по вольтам зарядки на клеммах.

Обязательно ли снимать генератор с двигателя?

Нет для экспресс-теста Delco 27SI — достаточно снять провода. Полный демонтаж — при высоком ripple или если блок не вынимается без снятия агрегата.

Почему мультиметр показывает норму, а зарядки нет?

«Ленивый» пробой: диод держит слабый ток тестера. Сделайте ripple с фарами и печкой или проверьте лампой 12 В, прежде чем менять регулятор.

Менять весь генератор или только выпрямитель?

При пробое диодов достаточно блока, если подшипники и щетки в порядке. Целый агрегат — при люфте ротора, коротких щетках или запахе обгоревшей обмотки.
