Как проверить замок зажигания грузовика мультиметром на морозе?

Утром на −42 °C ключ в КамАЗе трижды «ловит» положение: щёлкает реле, стартер молчит. Лампы то горят, то тухнут, и непонятно — менять замок, ковырять стартер или ждать эвакуатор с зимника. За 15–30 минут у разъёма под рулём мультиметром вы отделите изношенную контактную группу от севшей АКБ, сгоревшего предохранителя или мёртвого стартера — без открытого огня и без перемычки силовых проводов отвёрткой. В результате вы сможете назвать виновный узел до вызова эвакуатора.

Сначала замерьте АКБ: не ниже 12,5 В на 12‑вольтовой сети или 24,5 В на 24‑вольтовом тягаче. Потом на выводе ST (клемма 50) при удержании ключа в «Старт» должно быть не меньше 10,5–11 В. Если там 7–8 В — чаще виновата контактная группа замка, а не стартер. На многих грузовиках она изнашивается раньше личинки: типично через 10–15 лет или около 150 тыс. км, а на морозе окислы дают резкое падение напряжения.

Замок зажигания — не только личинка. Внутри колонки контактная группа: медные пластины замыкают цепи при повороте ключа. Клеммы DIN: 30 — постоянный плюс, 15 — зажигание, 50 — стартер. Мультиметр в режиме DCV, диапазон 20 В (12 В сеть) или 40 В (24 В) — прибор с двумя щупами, показывает вольты на проводе.

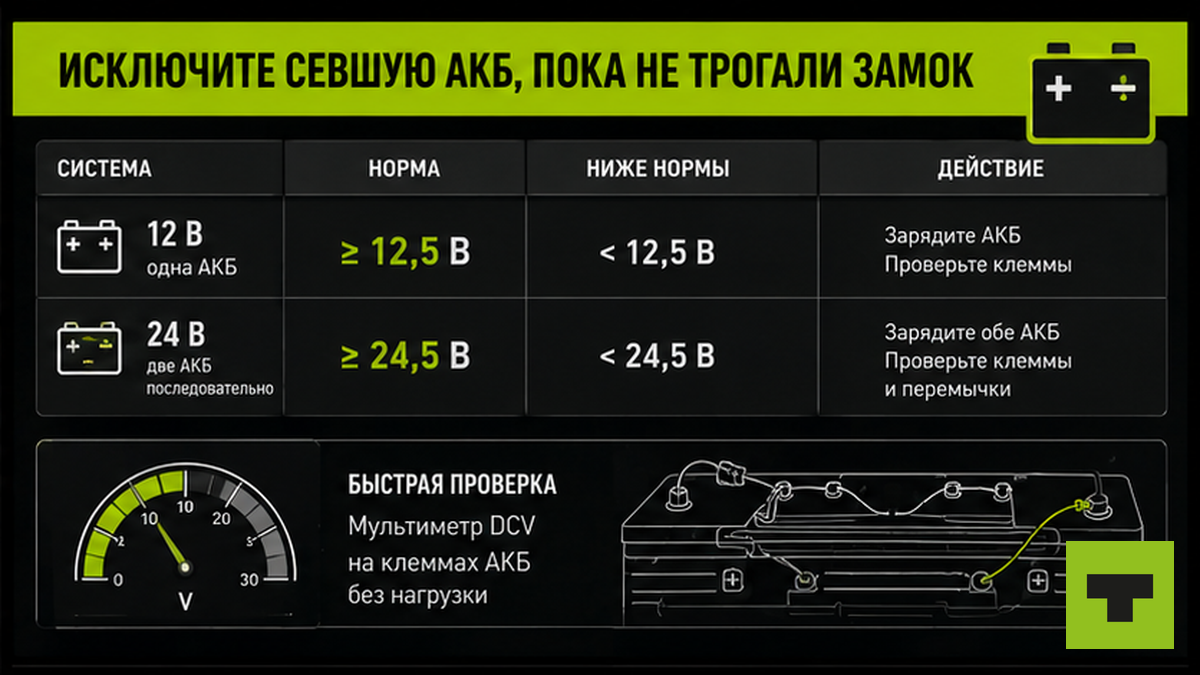

Исключите севшую АКБ, пока не трогали замок

Стартер молчит, а на приборке «вроде нормально» — типичная ловушка на стоянке при −30…−50 °C. Пока батарея ниже нормы, любые замеры на замке будут врать.

Красным щупом на «+» АКБ, чёрным на «−» или болт массы на раме. Норма перед диагностикой: не ниже 12,5 В на 12‑вольтовой сети, не ниже 24,5 В на 24‑вольтовом КамАЗе или МАЗе. Ниже — зарядка или замена АКБ, не разборка колонки.

На практике полезно сразу пройти проверку аккумулятора грузовика мультиметром: там те же 15 минут, но с замером каждой 12‑вольтовой банки в паре 24 В. Слабая половина пары даёт «живые» лампы и мёртвый стартер — симптом как у плохого замка.

КПП в нейтраль, ручной тормоз затянут, аварийка включена. Ключ должен физически поворачиваться. Если нет — не форсируйте личинку: покачайте руль влево‑вправо (блокировка рулевого вала), проверьте, не зажата ли педаль сцепления на моделях с межблокировкой. Это механика, не электрика.

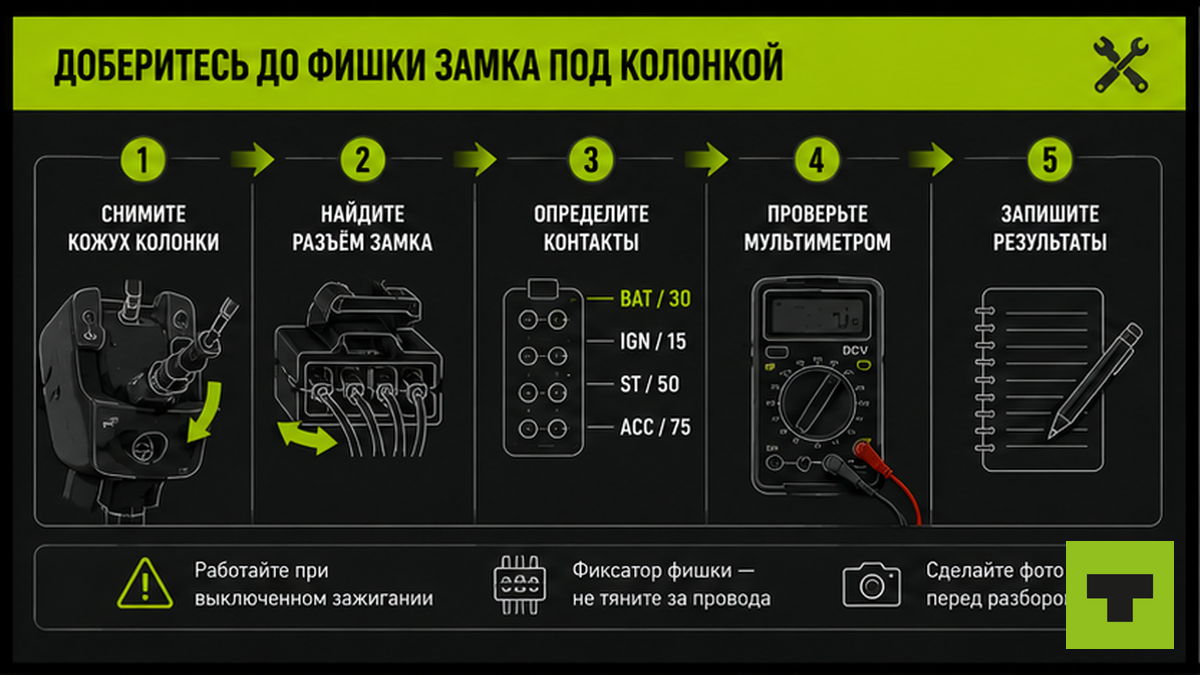

Доберитесь до фишки замка под колонкой

Снимите нижний кожух рулевой колонки — обычно 2–4 самореза. Найдите плоский разъём на жгуте замка. По схеме вашей модели определите выводы BAT/30, IGN/15 и ST/50. На КамАЗе Евро и Газели с пятью контактами распиновку сверяют по мануалу: перепутать 15 и 50 — значит сделать ложный вывод про «мёртвый стартер».

Чёрный щуп мультиметра — на массу кабины (голый металл рамы или болт под приборкой). Красным щупом касайтесь только изолированных клемм в фишке. Не разбирайте силовые провода и не замыкайте толстый «+» на массу — через контакты стартера проходит ток до 300–400 А, хватит оплавить жгут.

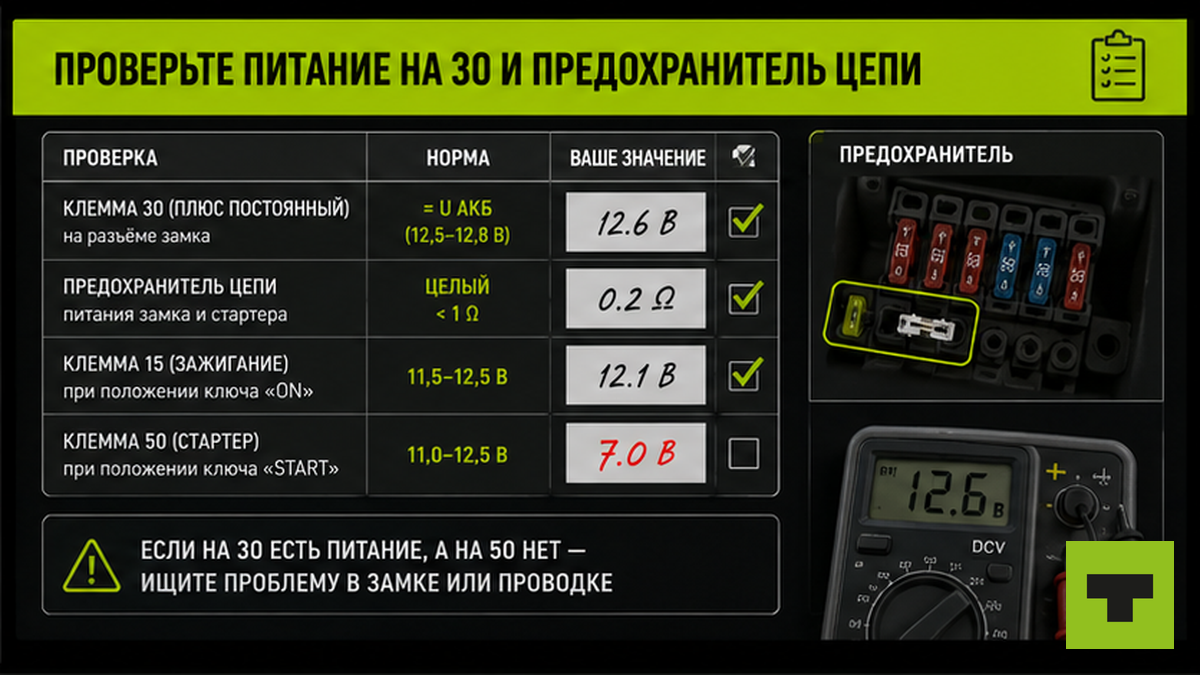

Проверьте питание на 30 и предохранитель цепи

Ключ выключен. Используйте красный щуп на BAT/30 — должно быть напряжение АКБ. Ноль вольт — проблема до замка: обрыв провода от батареи, коррозия в блоке предохранителей или сгоревший предохранитель цепи зажигания.

Типичная ошибка — заказывать замок, когда виноват предохранитель на 30–50 ₽. Прозвоньте цепь по схеме шасси — как в проверке предохранителя стартера грузовика, но сначала убедитесь, что на 30 есть плюс.

Если питание на 30 есть, а приборы мёртвые — идите к клемме 15, не к стартеру.

Замерьте 15, если лампы мигают или мотор глохнет

Поверните ключ в положение зажигания (ON). На IGN/15 мультиметр должен показывать стабильное напряжение АКБ — для 12‑вольтовой сети ориентир выше 12,0 В без просадок и мигания.

Лампы приборов пляшут, мотор на ходу глохнет — часто ломается контактная группа в цепи 15, а не генератор. На морозе окислы на медных пластинах работают как слабый резистор: вольтметр ещё что-то видит, а под нагрузкой приборов цепь отваливается.

Осмотрите фишку: оплавлённый пластик, нагар, люфт проводов. Подогрев открытым огнём под рулём недопустим — только электроочиститель контактов и сухая тряпка. Если визуально группа «поджарена» — меняют узел или отдельную контактную группу (часто 3–7 тыс. ₽ против 10–15 тыс. ₽ за эвакуацию со стоянки в 100–200 км).

Схема решения на морозе: АКБ и предохранитель → разъём замка (30/15/50) → втягивающее реле на стартере → сам стартер и масса. Не перескакивайте шаги — иначе снова поменяете не тот узел.

Удержите ключ в «Старт» и замерьте 50

Главный тест для вашей боли «стартер молчит»: ключ в «Старт», удерживать, помощник смотрит прибор или вы успеваете сами. На ST/50 нужно не меньше 10,5–11 В на 12‑вольтовой сети; на 24‑вольтовом тягаче — пропорционально (ориентир около 21–22 В и выше при исправной батарее).

Реальный кейс с −42 °C: на ST показывало 7 В вместо 24 В — сосед предлагал «постучать по замку», но стартер был ни при чём. Контактная группа не дотягивала полный плюс до цепи 50. Стартер при этом «молчит», хотя АКБ заряжен.

Ноль вольт на 50 при удержании «Старт» — неисправна группа в цепи стартера или обрыв до втягивающего. Полное напряжение АКБ на 50, а стартер не крутит — замок отпускаем, смотрим реле, проводку и диагностику стартера, если щёлкает, но не крутит.

Тонкий провод на катушке втягивающего реле (управляющий) проверяют вторым замером: помощник крутит ключ, вы меряете на реле. Есть 12/24 В на реле при «Старт», стартер молчит — виноваты реле, бендикс или масса, не замок.

Сделайте осторожный тест исключения

Если на разъёме ST нет напряжения, а прямой краткий плюс от АКБ на управляющую клемму втягивающего (тонкий провод) заставляет стартер крутить — неисправны замок или контактная группа. Не крутит — стартер, масса или силовая цепь.

Делать это можно только на исправной АКБ, в нейтрали, без посторонних у края мотора. Плюс касается только управляющей клеммы реле, не толстого силового болта. Удержание — доли секунды, провод с хорошей изоляцией, без искр у бака. Перемычка отвёрткой между силовыми клеммами — прямой путь к оплавлению жгута и пожару в кабине.

На практике достаточно сравнения: ST на фишке пустой, на реле при обходе замка плюс есть — в сервис с конкретным диагнозом «контактная группа», а не «не заводится».

В рейсе по Якутии выручает Telegram-канал Truck: водители скидывают фото распиновок под конкретное шасси и подсказывают, где на КамАЗе спрятан предохранитель цепи зажигания.

Контактную группу и прокладки под замок можно заранее положить в кабину — запчасти на truck14.ru по VIN или модели шасси, чтобы не терять сутки на зимнике из‑за детали за несколько тысяч рублей.

Зафиксируйте результат: три чистых запуска

Диагностика закончена, когда выполнены все пункты — вы получите чёткий ответ «замок / реле / стартер»:

1. На АКБ не ниже 12,5 В (12 В) или 24,5 В (24 В) перед замерами.
2. На BAT/30 при выключенном ключе — полное напряжение батареи.
3. На IGN/15 в зажигании — стабильно выше 12,0 В без мигания ламп.
4. На ST/50 при «Старт» — не ниже 10,5–11 В (12‑вольтовая сеть).
5. Три подряд уверенных запуска на морозе, стартер крутит с первого раза.

Запишите цифры и пробег в журнал кабины — через сезон видно, когда группа снова «ловит» положение. После замены контактной группы прогоните все положения ключа: ACC, ON, START, обратно в OFF — профилактика раз в год на Севере окупается одним спасённым рейсом.

Если замер показал не замок — подобрать запчасть на truck14 (группа контактов, реле, предохранитель) проще, когда на руках номера клемм и фото фишки. Перед дальним выездом имеет смысл связка с проверкой грузовика после зимы перед рейсом — там тот же принцип: сначала питание и контакты, потом узлы.

Финальный шаг перед FAQ: подпишитесь и задайте вопрос по своему шасси — подписаться в Telegram.

Частые вопросы

Как отличить износ личинки от контактной группы?

Личинка: ключ не поворачивается или заедает, руль разблокирован. Группа: ключ ходит, но лампы гаснут, на ST мало вольт. Механику не лечат мультиметром на 50, электрику — не WD-40 в личинку.

Какие напряжения на клеммах 30, 15 и 50 на 24‑вольтовом КамАЗе?

На 30 всегда плюс АКБ (~24,5 В и выше). На 15 в зажигании — стабильно около напряжения батареи. На 50 при «Старт» — не ниже ~21–22 В; 7–8 В на морозе — признак группы, не «слабого» стартера.

Можно ли проверить замок, не снимая с колонки?

Да: снять только кожух, замерить фишку на жгуте во всех положениях ключа. Снятие замка нужно лишь для замены контактной группы или личинки.

На ST есть напряжение, стартер молчит — это замок?

Нет. Полный плюс на 50 и на управляющей клемме втягивающего при «Старт» означает исправную команду от замка. Ищите реле, бендикс, массу, износ стартера.

Что делать на стоянке при −40 °C, если группа подозрительна?

Не греть контакты пламенем. Сухая чистка, электроочиститель, при возможности — подогрев кабины. Временно — аккуратный обход только управляющего провода на реле до ближайшей базы, не силовой перемычкой. Заменить группу дешевле эвакуации.

Как часто менять контактную группу на грузовике?

Ориентир из практики — 10–15 лет или около 150 тыс. км, часто раньше личинки. После замены — тест всех положений ключа и запись в журнал; на Севере осмотр раз в год.

Почему стартер крутит «через раз» только зимой?

Окислы на контактах группы усиливают падение напряжения в мороз: стартер получает 7–8 В вместо полных 12/24 В. Замер на ST при «Старт» сразу показывает, стоит ли менять группу до разборки стартера.
