Как диагностировать ручник КАМАЗ, если шипит зимой и не снимается?

Зимой при снятии ручника КАМАЗ шипит минутами: воздух падает на манометре, зад не отпускает, водитель не понимает — кран в кабине, ускоритель под рамой или энергоаккумулятор у колеса. На 5511 после −35 °C пережали шланг на заднем левом энергоаккумуляторе — шипение из ускорительного клапана пропало. За 20 минут на стоянке вы отличите нормальный шум от утечки, найдёте узел и поймёте, что чинить — без перебора запчастей.

Короткий шум 2–5 секунд при снятии ручника — норма заполнения камер. Минутное шипение и падение давления — утечка или лёд в клапане. Схема диагностики: слух (кабина → под рамой → у колеса) → тест управляющей магистрали у крана → пережатие шлангов на энергоаккумуляторах → манометр III контура. Норма: ~7,0 кгс/см² при снятом ручнике, ноль при угле рукоятки 60–70°, падение менее 0,5 кгс/см² за 30 мин без компрессора.

III контур стояночного тормоза КАМАЗ — отдельная «ветка» пневмосистемы: кран 100-3537010 в кабине, ускорительный клапан между мостами, пружинные энергоаккумуляторы на задней тележке. Водитель крутит только рукоятку; остальное работает за спиной. На Севере конденсат в полостях превращает диагностику в лотерею, если сразу заказывать новый кран вместо двух простых тестов.

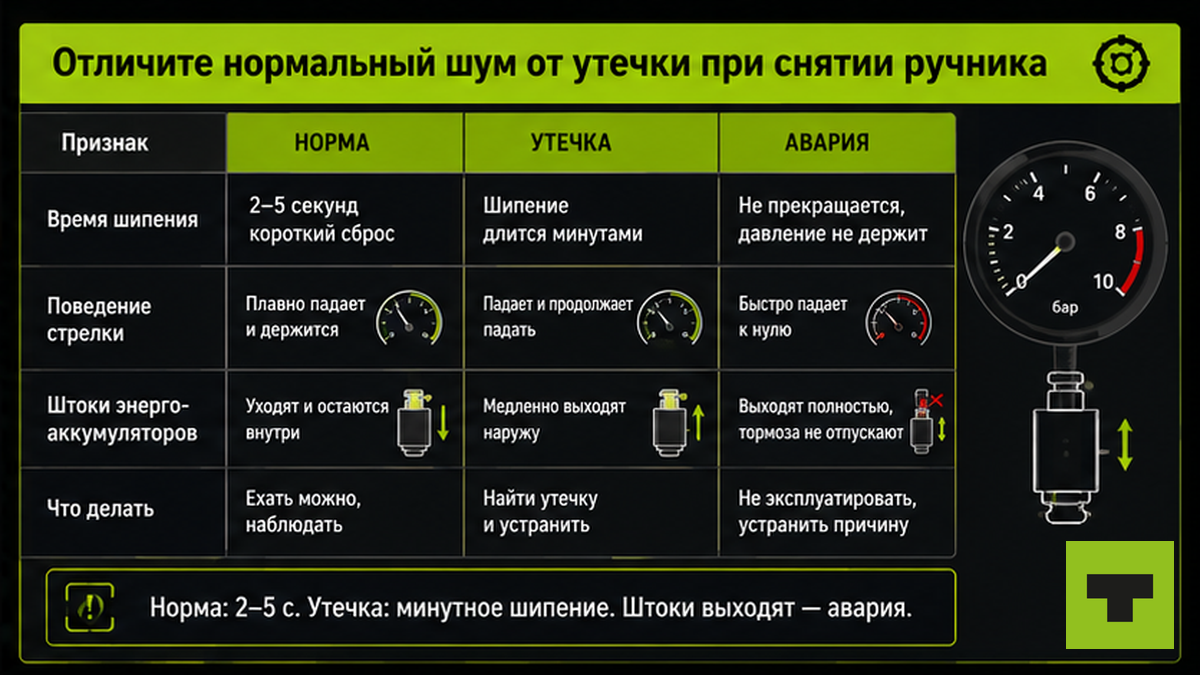

Отличите нормальный шум от утечки при снятии ручника

Энергоаккумулятор — пружинная камера: при ручнике пружина через толкатель держит колодки, воздух из рабочей камеры выходит. При снятии ручника компрессор заполняет камеру, пружина отпускает — колодки разжимаются. Процесс не мгновенный: в моделях пневмотормозов задержка нарастания и спуска давления около 200 мс, поэтому короткий шум при отпускании рукоятки нормален.

Заведите мотор, дождитесь 6,5–7,5 кгс/см² в ресиверах на двухстрелочном манометре. Проверьте давление перед тестом — сделайте замер при заведённом моторе. Снимите ручник: шипение 2–5 секунд, затем тишина, зад отпускает без подтягивания машины. Типичная ошибка — списать минутное шипение на «норму»: в реальном проекте за полчаса ресиверы опустошаются, и на трассе не останется воздуха для рабочих тормозов. Если штоки энергоаккумуляторов выходят при отпущенном ручнике — не разгонять, только буксировка.

Найдите источник шипения: кабина, под рамой или у колеса

Ручник включён, мотор работает. Три зоны:

1. Кабина — кран 100-3537010, атмосферный вывод у рукоятки. С пыльника — манжета седла; с штуцера — РТИ или кольцо клапана.
2. Под рамой — ускорительный клапан: сильный шум, если воздух идёт через неисправный энергоаккумулятор.
3. У тележки — шланги и камеры, иногда без шипения в кабине.

На практике шум в кабине путают с ускорительным клапаном. Используйте мыльный раствор на штуцерах, если шипение слабое. Общая логика зимней пневмосистемы — в гайде как проверить пневмосистему грузовика зимой.

Проверьте кран ручника и клапан прицепа без снятия

Утечка из атмосферного вывода крана часто маскирует клапан прицепа — главный перевёртыш зимней диагностики:

1. Ручник включён, мотор заведён.
2. Отсоедините трубку управляющей магистрали у крана (на прицеп).
3. Сравните: шипит кран или отсоединённая трубка. Слабую утечку ловите мыльным раствором.

Шипит кран — ремонт 100-3537010 или ремкомплект РТИ 100-3537009-30. Травит отсоединённая трубка — клапан управления тормозами прицепа, не кран в кабине. Часто ломается сценарий «сразу новый кран»: на форумах и в методиках autoruk это типичный перевёртыш, когда водитель уже заказал запчасть, а виноват прицепный контур.

Локализуйте энергоаккумулятор пережатием шлангов

Шипит ускорительный клапан, зад не отпускает — машина расторможена (ручник снят, педаль отпущена). Избегайте разбора крана до пережатия шлангов — это типичная ошибка на морозе. Поочерёдно пережимайте шланги подачи воздуха на задние энергоаккумуляторы — стяжкой, клещами или рукой в перчатке. Где шипение из ускорительного клапана стихает — там неисправная пружинная камера: воздух уходит через толкатель в ускорительный клапан, а не «сам клапан под рамой».

Альтернатива: заворачивать центральные болты на камерах поочерёдно (метод truck.ru). Тормозные камеры зимой — в материале как проверить тормозные камеры грузовика зимой.

Нужны запчасти на truck14.ru — ремкомплект стояночного тормоза, кран, манжеты — подберите по шасси после локализации.

Из Telegram-канал Truck: пережатие шланга и тест магистрали отсекают половину ложных заказов крана на морозе.

Замерьте давление III контура манометром на раме

На раме 5320/5511/4310 подключите манометр к контрольному выводу III контура:

1. Ручник снят — рост до ~7,0 кгс/см².
2. Ручник включён — угол рукоятки 60–70°, давление до нуля.
3. Герметичность — компрессор выкл., ручник вкл., 30 мин: падение менее 0,5 кгс/см².

Давление не растёт до ~7,0 — неисправен кран или подача в III контур. Давление норма, шипение долгое — утечка в энергоаккумуляторе, шланге или ускорительном клапане. Шаг 3 с манометром даст ориентир: сравните три замера и получите ясный результат теста III контура.

Разберите шипение при ручнике и нажатой педали

При ручнике и нажатой педали шипение из ускорительного клапана — обычно энергоаккумулятор, не РТИ крана в кабине. Воздух из неисправной камеры через толкатель попадает в ускорительный клапан — кран тут ни при чём. Пережмите шланги на энергоаккумуляторах и локализуйте камеру. С утечкой из кабины работает другой тест с отсоединением управляющей магистрали у крана ручника.

Справьте замерзший ускорительный клапан и конденсат

После мороза ручник не снимается без явного шипения в кабине — часто лёд в полости над поршнем ускорительного клапана: конденсат замерзает, поршень не двигается, зад «мертвый», хотя ресиверы держат давление. Прогрейте кабину и узел под рамой (фен, тёплый бокс — не кипяток на клапан). Слейте конденсат из ресиверов III контура (два баллона ~40 л на старых КАМАЗ) — пошагово в как слить конденсат из ресиверов грузовика зимой. Проверьте осушитель воздуха тормозов: влажный контур на морозе = лёд в клапанах и тормозных камерах. После восстановления растормаживания — разборка ускорительного клапана, замена РТИ. На −30 °C спирт в систему — только аварийная мера до ремонта, не постоянное решение.

Почините кран: РТИ 100-3537009-30

Тесты указали на кран 100-3537010: шипит с пыльника на корпусе — манжета выпускного седла; с атмосферного вывода — кольцо клапана, уплотнения из ремкомплекта РТИ 100-3537009-30. Регулировка пружины крана после замены РТИ по заводской методике: высота h = 13,8–13,9 мм, усилие 130–155 Н — не «на глаз». Не разбирайте кран без локализации: на Севере половина «кранов» живы, а виноват энергоаккумулятор или прицепный клапан. Ремкомплект дешевле целого крана, но бесполезен, если неисправность в другом узле.

Чек-лист перед рейсом и когда не выезжать

Этот чеклист перед рейсом закрывает базовую диагностику за 15 минут на стоянке.

1. Слить конденсат, проверить осушитель.
2. Тест ручника: 2–5 с — ок, минуты — диагностика.
3. Манометр III контура: ~7,0 кгс/см² снят, ноль при 60–70°.
4. Осмотр шлангов и штоков энергоаккумуляторов.
5. Записать зону шипения для механика.

Не выезжать: быстрый спад давления, штоки выходят при отпущенном ручнике, утечка не локализирована, герметичность хуже 0,5 кгс/см² / 30 мин. Не делайте разгон при выдвинутых штоках — только буксировка, разгон обнуляет рабочие тормозы.

Узнайте, что диагностика прошла успешно

• Шипение стихает за несколько секунд после снятия ручника.
• III контур: ~7,0 кгс/см² при растормаживании, ноль при ручнике (60–70°).
• За 30 мин без компрессора падение менее 0,5 кгс/см².
• Задние колёса отпускают без подтягивания машины.

Итог успешной диагностики: вы сможете назвать узел (кран, прицепный клапан, энергоаккумулятор или ускоритель) и заказать одну запчасть, не перебор.

Другие зимние тормозы — что делать, если замёрзли тормозы на грузовике. Узел найден — подобрать запчасть на truck14. Кейсы с морозными КАМАЗами — подписаться в Telegram.

Частые вопросы

Почему шипит кран ручника на КАМАЗ зимой?

Износ РТИ 100-3537009-30 или лёд в клапане. При включённом ручнике отсоедините управляющую магистраль: шипит кран — ремонт крана; травит трубка — клапан прицепа.

Шипит ускорительный клапан — что первым?

Пережмите шланги на задних энергоаккумуляторах на расторможенной машине. Шипение стихает — неисправна камера, не «ускоритель наугад».

Не отпускает ручник после мороза — ехать?

Нет при минутном шипении или нерастормаживании. Прогрев, слив конденсата, осушитель. Не разгонять при выдвинутых штоках.

Норма давления при снятом ручнике?

~7,0 кгс/см² на III контуре. При ручнике (60–70°) — ноль. Падение более 0,5 кгс/см² за 30 мин без компрессора — утечка.

Нормально шипеть 3–5 секунд?

Да — заполнение камер. Минутное шипение — всегда диагностика.

Шипение при ручнике и педали — это кран?

Обычно энергоаккумулятор: воздух через толкатель в ускорительный клапан. Пережмите шланги на камерах.

Что на стоянке в −30, если ручник замёрз?

Прогрев, слив воды из ресиверов, осушитель. Спирт — до ремонта. Нет растормаживания — буксировка, не разгон.
