Как проверить заслонку печки грузовика без снятия торпеды?

Мотор прогрет, оба шланга печки обжигают ладонь, вентилятор на четвёрке, а в лицо — ледяной сквозняк. На трассе Лены водитель Scania видел то же: стрелка 85 °C, климат на 27 °C, в ноги еле тепло, СТО предлагает радиатор за 40 тысяч. В −30…−50 °C на якутском рейсе это обморожение и мёртвое стекло, а виновата часто не сота, а заслонка в положении «холод» или перепуск «лето». За 20–30 минут на стоянке вы отделите заслонку от крана и радиатора, получите один конкретный узел в блокноте и сможете решить: ехать дальше, до стоянки с фиксацией или стоп-рейс.

Заслонка — это заслонка внутри короба отопителя: она направляет воздух через радиатор печки или мимо него. При горячих патрубках и холодных дефлекторах сначала проверяют перепуск «лето/зима» и заслонку смешения, потом распределение (ноги/лоб/стекло). На климат-контроле при повороте «холод → тепло» должен быть тихий ход сервопривода; тишина при нормальном напряжении — мёртвый привод или обрыв троса. В результате проверки вы получите вердикт по одному узлу в блокноте — не «всё сразу».

Алгоритм ниже — для стоянки в −35 без снятия торпеды: рука по патрубкам, ухо к панели, рычаги режимов. На практике около 70 % жалоб «нет тепла» связаны с краном или заслонкой, а не с радиатором. Начнём с того, что отсекает ложную замену сот.

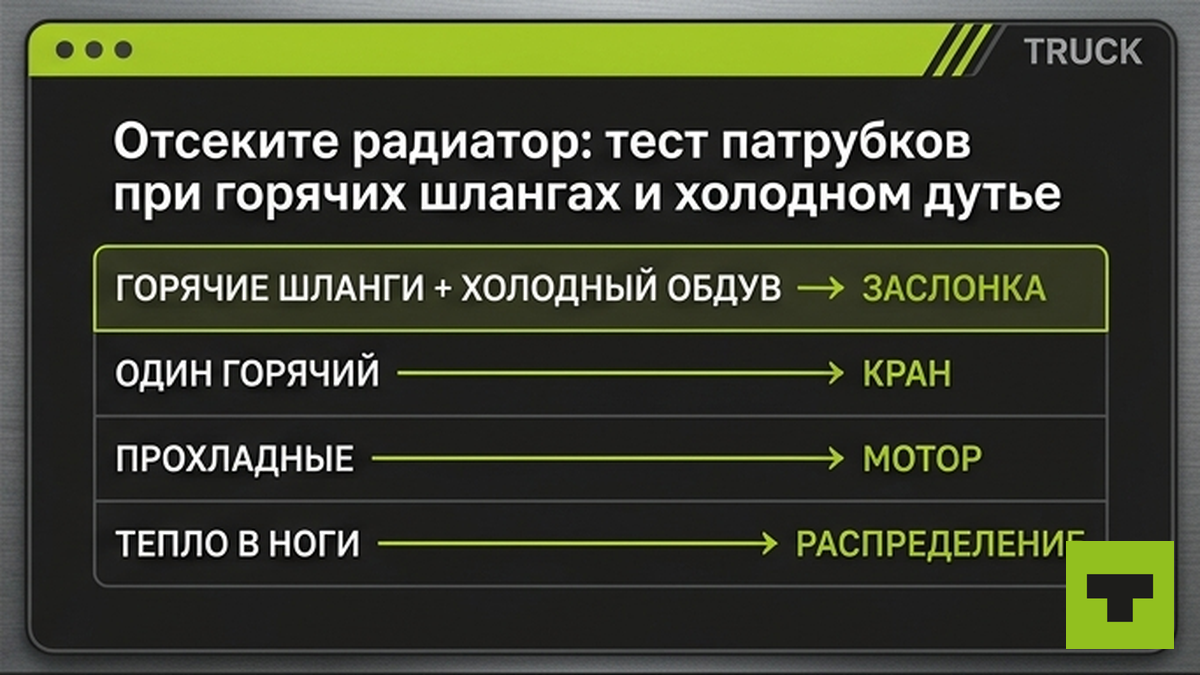

Отсеките радиатор: тест патрубков при горячих шлангах и холодном дутье

Типичная ошибка на морозе — сразу заказывать радиатор печки, если оба патрубка горячие, а из дефлекторов лёд. Сначала проверьте, что антифриз реально циркулирует через контур отопителя, и используйте таблицу ниже как ориентир.

1. Прогрейте ДВС до 80–90 °C (10–15 минут на холостых или после рейса), вентилятор печки на максимум, регулятор в «горячо». Без рабочей температуры мотора тест заслонки бессмысленен.
2. Осядьте оба патрубка печки у кабины. Норма 60–80 °C, ладонь не держится дольше секунды. Разница вход/выход не больше 10–15 °C.
3. Оба горячие, дефлекторы холодные — переходите к перепуску «лето/зима» и заслонкам, не к крану и не к радиатору.
4. Один патрубок тёплый, другой ледяной — сначала проверьте кран печки и циркуляцию ОЖ, заслонку трогать рано.

У многих тягачей Scania, Volvo и MAN при открытом кране и горячих патрубках холод в кабине даёт перепускной клапан в положении «лето»: он гоняет охлаждающую жидкость мимо печки в большой контур. Конкуренты часто смешивают это с «мёртвой» заслонкой и ведут на замену радиатора — вы уже знаете, куда смотреть раньше.

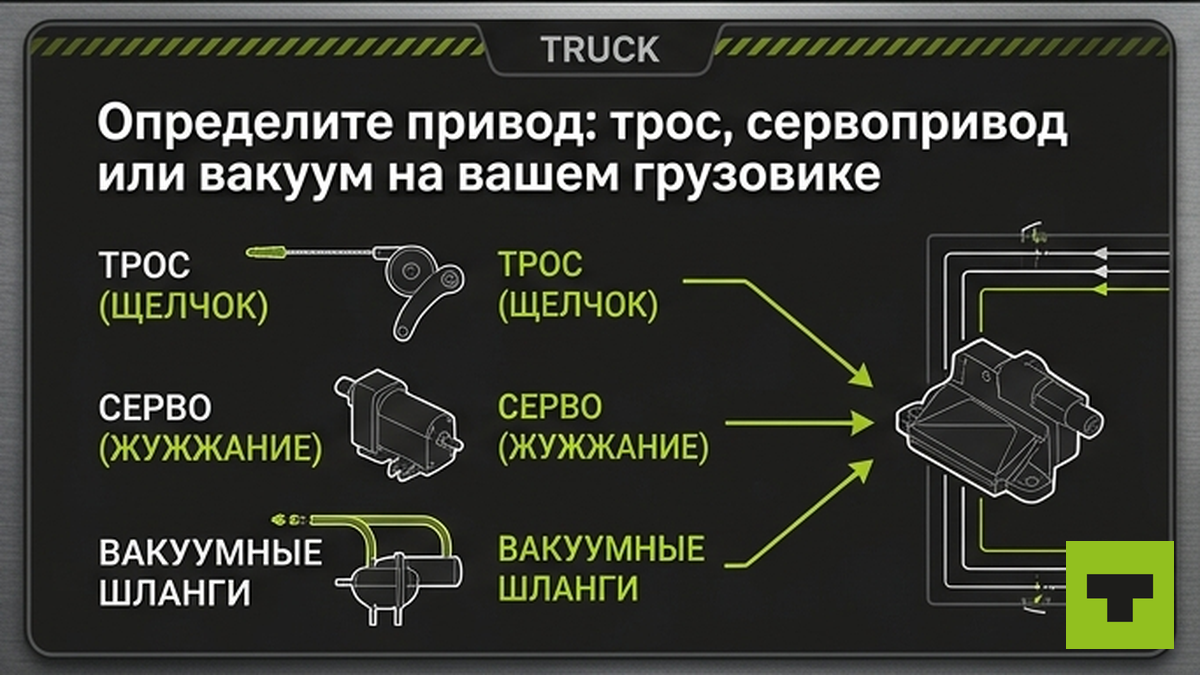

Определите привод: трос, сервопривод или вакуум на вашем грузовике

Заслонка смешения регулирует, идёт ли воздух через радиатор печки. Заслонка распределения выбирает ноги, лоб или лобовое стекло. На КАМАЗе и старых ГАЗелях чаще трос и рычаг под панелью; на ГАЗель Next и евротягачах — электросерво; реже встречается вакуумная тяга.

• Трос/рычаг: при переключении режимов слышен щелчок механизма, под торпедой виден ход тяги (артикулы тросов КАМАЗ-4326: 5320-8109114, 5320-8109240).
• Сервопривод: при повороте «холод → тепло» тихое жужжание 1–2 секунды, 2–3 цикла подряд.
• Вакуум: шланочки к актуатору, при отключении вакуума заслонка падает в одно положение.

Часто ломается не «моторчик ради моторчика», а крепление: трос соскакивает с рычага, шестерня клинит. В реальном проекте на Scania сервопривод щёлкал, но трос распределения соскочил — в лицо лёд, в ноги тепло при горячем моторе.

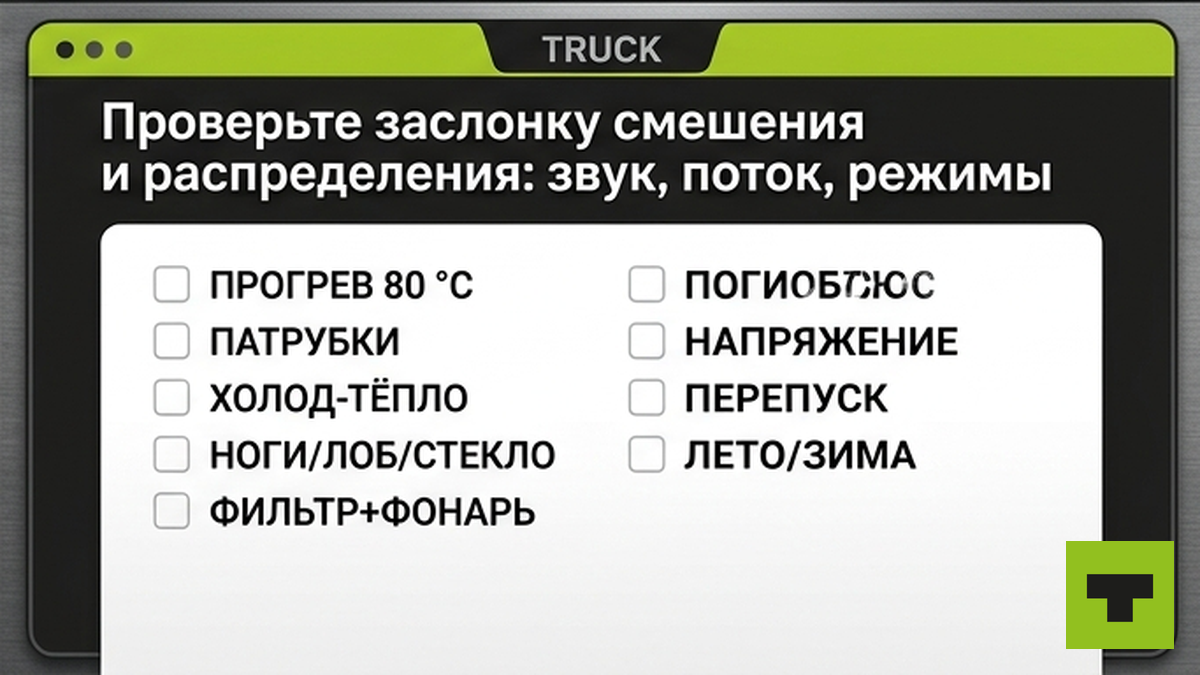

Проверьте заслонку смешения и распределения: звук, поток, режимы

Два разных узла, одна путаница. Смешение — тепло/холод; распределение — куда дует.

Схема на стоянке: прогрев 80 °C → патрубки горячие → «холод → тепло» (слушаем серво) → ноги / лицо / стекло на макс. вентиляторе → салонный фильтр и фонарь → напряжение на разъёме → перепуск «лето» на тягаче → вердикт в блокнот

1. Заслонка смешения. Плавно крутите регулятор «холод → тепло» 2–3 раза. На климат-контроле должно быть жужжание сервопривода. Тишина при нормальном питании — сгоревший привод или обрыв троса на механике.
2. Заслонки распределения. Переключите ноги, лицо, стекло при максимальном вентиляторе. Поток и температура должны явно меняться. Нет реакции — заклинивание распределителя, не кран и не уровень антифриза.
3. Визуально через салонный фильтр. Снимите крышку воздухозабора, фонарь внутрь: посторонний предмет, сломанная шестерня, отсоединённая тяга. Типичная ошибка — менять вентилятор печки, хотя мотор крутит, а заслонка стоит поперёк потока.

Если тепло только на ходу, а на холостых 2–3 тысячи об/мин холодно — сначала помпа и кран. При стабильно горячих патрубках на любых оборотах виновата заслонка или засор сот, не слабая циркуляция.

Прозвоньте сервопривод: предохранитель, 11–15 В, ошибки климата

На электрокране и сервоприводе КУОТ норма 11–15 В при бортовой 24 В. Ниже 11 В привод не дотягивает заслонку; выше 15 В убивает блок. Сделайте проверку на стоянке по шагам:

• Предохранитель цепи отопителя в блоке — не перегоревший.
• Используйте мультиметр на разъёме сервопривода при повороте температуры: 11–15 В, щелчок или жужжание.
• Напряжение есть, звука нет — неисправен привод; звука нет, рычаг под панелью не ходит на тросовой машине — обрыв или соскок тяги.

На евротягачах с блоком климата сканер иногда показывает положение заслонки обдува ног в процентах — заслонка «застряла» на 48 % при холодных ногах, хотя мотор исправен. Это подтверждает электрическую диагностику, но для рейса достаточно теста «на слух» и мультиметра.

Нужны трос, сервопривод или кран — смотрите запчасти на truck14.ru по артикулу вашей модели, не берите «универсальную» заслонку вслепую.

Исключите перепуск «лето» и типичные зимние ошибки

На Scania, Volvo, MAN найдите маркировку перепускного клапана и рычаг «лето/зима» у двигателя или в моторном отсеке. В положении «лето» антифриз обходит печку — патрубки могут оставаться горячими от большого контура, а в кабину идёт холодный воздух с улицы через исправный вентилятор.

Что не делать на морозе:

• Не фиксируйте заслонку проволокой на весь маршрут — только до ближайшей стоянки с нормальным ремонтом.
• Не меняйте радиатор, пока не пройдены патрубки, перепуск, смешение и распределение.
• Не путайте слабую печку из-за общей диагностики печки зимой с одной заклинившей заслонкой — симптомы разные, алгоритм один.

В лицо лёд, в ноги тепло при горячем моторе — заслонка смешения или распределения в промежуточном положении. Осмотр через салонный фильтр часто показывает соскочившую тягу быстрее, чем разбор торпеды.

По опыту дальнобойщиков на севере: если после всех тестов не можете назвать один узел вслух — остановитесь и повторите цикл с записью. Ехать в −40 с «как-нибудь дует» опаснее, чем потерять час на стоянке.

Разбор заслонок, зимние кейсы с трасс и напоминания про перепуск «лето» — в Telegram-канал Truck.

Запишите вердикт: когда обдув считается исправным

Вы закончили диагностику, если можете ответить на три вопроса без «наверное». Итог проверки — один узел и понятный результат:

1. Один узел в блокноте: заслонка смешения, заслонка распределения, сервопривод, трос, перепуск «лето», кран — не всё сразу.
2. Ход привода: при «холод → тепло» слышен сервопривод или виден ход троса; при переключении ноги/лоб/стекло поток меняется.
3. Устойчивый тёплый обдув: при горячих патрубках и открытом кране из дефлекторов идёт тёплый воздух не меньше 30 минут под нагрузкой (рейс, а не две минуты на стоянке).

Решение о рейсе: ехать как есть (всё ок), ехать с временной фиксацией заслонки до стоянки (только если тепло держится и стекло не запотевает критично), стоп-рейс (нет тепла в лоб, обморожение, запотевание). Перед выездом в −40 прогоните чеклист ещё раз на холодную — заслонка иногда клинит после первого прогрева.

Если нужен кран, трос или сервопривод — подобрать запчасть на truck14 по VIN или артикулу. Актуальные разборы по отоплению кабины — подписаться в Telegram.

Частые вопросы

Почему печка дует холодным при горячем моторе?

Чаще всего заслонка смешения в положении «холод», перепуск «лето» на тягаче или заклинивший сервопривод. Сначала патрубки 60–80 °C, потом перепуск и тест «холод → тепло» на слух. Радиатор — последняя гипотеза при горячих обоих шлангах.

Как отличить неисправный сервопривод от обрыва троса?

На электрике: 11–15 В на разъёме и тишина — мёртвый сервопривод. На тросовой: ручка крутится без жужжания, под панелью тяга не ходит — обрыв или соскок. Жужжание есть, тепла нет — заслонка заклинила, не моторчик.

Можно ли ехать с заклинившей заслонкой зимой?

Коротко до стоянки — если есть хоть какой-то тёплый поток в ноги и стекло очищается. В −40 без обдува в лоб и с запотеванием — нет. Временная фиксация заслонки проволокой только до ремонта, не на весь рейс.

Тепло только в ноги, в лицо лёд — это заслонка?

Да, типично для заслонки распределения или смешения в промежуточном положении. Переключите лоб/стекло на максимум вентилятора; если поток не меняется — распределитель, не радиатор.

Нужно ли снимать торпеду для проверки?

Для первичной диагностики нет: хватит патрубков, режимов, салонного фильтра и прослушивания сервопривода. Снятие панели — если трос соскочил и нужен доступ к рычагам или замена привода.

Как проверить моторчик заслонки мультиметром?

Предохранитель цепи отопителя, затем напряжение на разъёме при переключении температуры: 11–15 В на 24-вольтовой машине. Подача есть, привод молчит — меняют сервопривод; напряжения нет — проводка, предохранитель, блок климата.
