Как отрегулировать фары грузовика зимой у стены гаража?

Зимой на трассе фары грузовика светят в небо или в снегопад видна только белая стена; после стоянки в −30 °C свет тусклый, а на СТО говорят «лампы норм» — непонятно, крутить винты у стены или сначала копать генератор и проводку. Водитель КамАЗа на Лене протёр рассеиватели, но пучок бил вверх после наледи на кронштейне. Вы отличите сбитый угол от просадки напряжения, разметите стену на 5–7,5 m и выставите ближний свет по светотеневой границе без СТО.

Зимой сначала диагностика: тускло — мультиметр на лампе и АКБ; «в небо» или «белая стена» — угол и наледь на рассеивателе. В гараже на 5 м пересчитывайте смещение СТГ по таблице ГОСТ (для H 1200–1600 мм около 145 мм на 5 м), а не копируйте «10 см» из легковых гайдов. Корректор фар на «0», разница напряжения АКБ и лампы не больше 0,5 В, левый и правый пучки симметричны — тогда можно ехать; размытая СТГ или болтающаяся фара — реглоскоп.

Чек-лист механика в гараже на Севере: рулетка, два винта и мультиметр — до метели, когда снова ослепите встречного или не увидите бруствор.

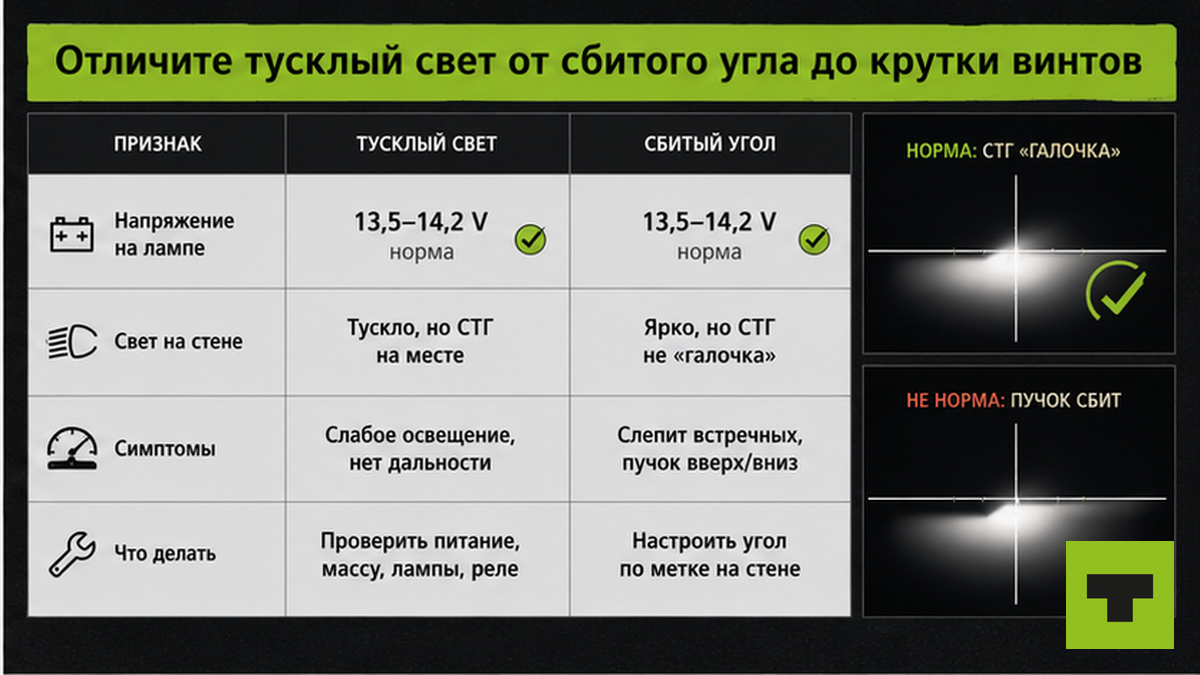

Отличите тусклый свет от сбитого угла до крутки винтов

Типичная ошибка — крутить регулировочные винты, когда лампа получает мало вольт. Светотеневая граница (СТГ) — это «галочка» на стене: горизонтальная полоска и угол вниз. Если она целая, но свет бледный — чаще электрика, не оптика.

• Тускло, лампы «новые». Мультиметр на клеммах лампы при работающем моторе. На 12 В цепи норма на лампе около 13,5–14,2 В; разница с АКБ 0,5 В и больше — масса, проводка или зарядка. На 24 В грузовике под фарами и печкой не ниже 26,5–27 В — связка с проверкой генератора грузовика в мороз.
• «Белая стена» в снегопаде. Пучок бьёт вверх или рассеивается в осадках. Очистите наледь с рассеивателя и кронштейна, проверьте крепление блока фары.
• Встречные мигают после «регулировки». Сбит горизонтальный угол или корректор не на нуле.
• Мутный рассеиватель. Полировка без регулировки не спасает — свет рассеивается внутри пластика.

На практике после −30 °C угол и напряжение часто сбиваются вместе. Сначала яркость, направление, симметрия; винты — когда напряжение в норме и фара не болтается.

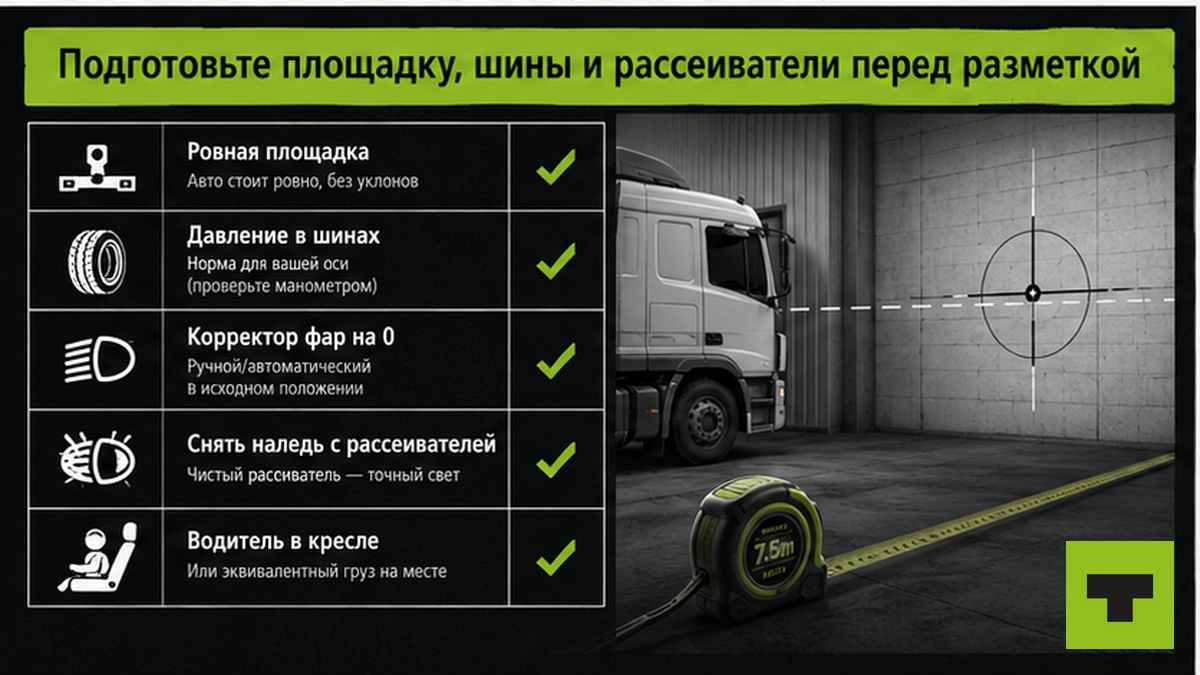

Подготовьте площадку, шины и рассеиватели перед разметкой

Ровная площадка, давление в шинах по паспорту, половина бака, водитель в кресле, корректор на «0». Снимите наледь с рассеивателей и кронштейнов — лёд поворачивает блок вверх. Проверьте крепёж после удара наледи, протрите мутный пластик, убедитесь, что горит ближний, а не только габариты.

Для ночного рейса в метель заранее проверьте стеклоочистители грузовика зимой: чистое стекло и правильный угол фар работают в паре.

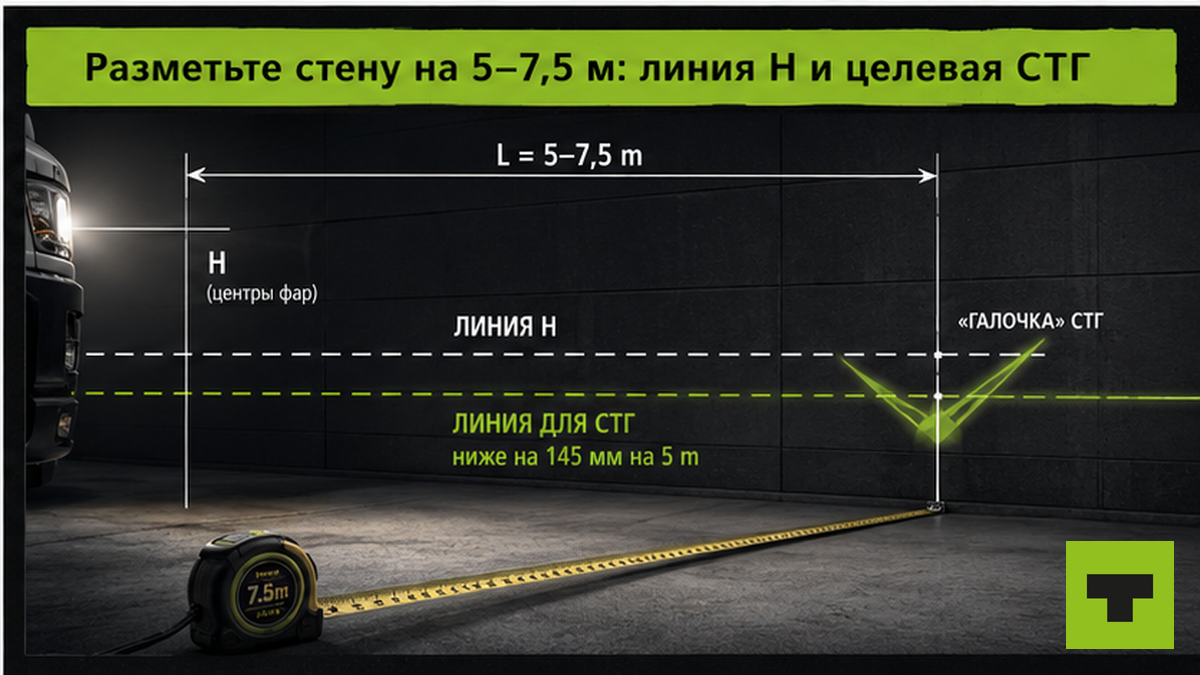

Разметьте стену на 5–7,5 м: линия H и целевая СТГ

Зафиксируйте L: 5 m в гараже или 10 m по ГОСТ. Вплотную к стене отметьте центры фар C1/C2 и линию H. Отъедьте на L. Линия H2 для горизонтали СТГ ниже H: L×(1,0–1,3) % (5–6,5 см на 5 m) или таблица 7 ГОСТ для H 1200–1600 мм — около 145 мм на 5 m и 290 мм на 10 m.

Используйте рулетку и сделайте отметку L на полу перед каждой регулировкой — так пучок на стене сравним с прошлым разом. Линия H на высокой кабине часто около 110–120 см.

Настройте вертикаль ближнего по светотеневой границе

Закройте правую фару картоном или тканью. Включите ближний свет. Вертикальный регулировочный винт крутите, пока горизонтальная часть СТГ совпадёт с линией H2. «Галочка» должна указывать на центр фары C1 или C2.

1. Закрыть вторую фару, включить ближний.
2. Крутить вертикальный винт: горизонталь СТГ на H2, не выше.
3. Открыть вторую фару, повторить для симметрии.
4. Не перетягивать винты — сорванная резьба на морозе ломается чаще, чем в тепле.

Размытая СТГ — реглоскоп на L не менее 10 m; LED с авто-корректором — сервис, не винты.

Выставьте горизонталь и симметрию без жалоб встречных

Горизонтальный винт смещает пучок влево-вправо. Край ближнего света слегка вправо — на обочину, без заливки встречного потока. Левый и правый пучки должны быть зеркальными: в реальном проекте на Лене после удара наледи пучок бил вверх; корректор на «0», опускание СТГ на 5 см ниже линии центров на 5 m — встречные перестали моргать.

На 5 m ошибка видна сильнее — не мерьте с 3 m. Нужны лампы или рассеиватели — запчасти на truck14.ru по марке шасси; после замены — полная регулировка.

В Telegram-канал Truck водители на Севере делятся разметкой стен в гаражах и фото «кривого» пучка после наледи — полезно сверить свою картину до выезда.

Проверьте напряжение на лампах мультиметром при холостых

Тусклый свет при «нормальных» лампах — проверка напряжения отделяет электрику от оптики. Мотор на холостых 3–5 минут прогрейте. Мультиметр в режиме постоянного напряжения (VDC).

1. Замерьте АКБ при работающем моторе.
2. Замерьте на контакте лампы (плюс и минус у цоколя или разъёма) при включённом ближнем.
3. Разница не больше 0,5 В на 12 В цепи — норма контакта. Падение 2 В на лампе критично для яркости.
4. На 24 В системе под фарами и печкой на 1500–2000 об/мин — не ниже 26,5–27 В; ниже — генератор, ремень или масса.

На Лене 11,8 В на лампе при 12,4 В на АКБ — подтянули массу, яркость вернулась. Замеры АКБ — в материале как проверить аккумулятор грузовика мультиметром. Не крутите винты при меньше 12 В на лампе или просадке больше 1 В на 24 В.

Настройте ПТФ и дальний отдельно от головного света

ПТФ в тумане и метели светят вверх — получаете «белую стену». Верхняя граница ПТФ должна быть примерно в два раза ниже линии ближнего света, отдельные винты, не дублируйте угол головной фары.

Дальний — центр пучка у C1/C2 выше H2. Проверяйте ближний, дальний, ПТФ и габариты отдельно.

Пройдите чек-лист перед метельным рейсом на Севере

1. Все режимы света, стеклоочистители, зеркала, чистое стекло.
2. Корректор «0», винты не перетянуты, запасная лампа в кабине.
3. Напряжение и симметрия пучков записаны; при размытой СТГ или LED с авто-уровнем — реглоскоп.

Критерий «можно ехать»: зафиксированы L (5–7,5 m), высота центров H, линия СТГ ниже H на L×(1,0–1,3) % (например 5–6,5 см на 5 m); горизонтальная часть СТГ на целевой линии, «галочка» на центр фары; разница АКБ и лампы не больше 0,5 В при моторе; левый и правый пучки симметричны. Итог: вы сможете ехать в метель без жалоб встречных. Не проходит — сначала электрика или реглоскоп, не ночной рейс в метель.

Нужна замена оптики или проводки — подобрать запчасть на truck14 по модели; после монтажа снова полная регулировка на стене.

Больше зимних чек-листов для кабины — подписаться в Telegram.

Частые вопросы

На каком расстоянии от стены регулировать фары грузовика в гараже?

Зафиксируйте 5 m в гараже или 10 m по ГОСТ Р 51709-2001 для официальной проверки. На 5 m пересчитайте смещение СТГ по таблице 7 или формуле L×1,0 %, не копируйте «10 см» из легковых гайдов. Отмечайте L на полу рулеткой и каждый раз отъезжайте на одно расстояние.

Почему после зимы фары светят тускло, хотя лампы новые?

Чаще просадка напряжения: замерьте АКБ и лампу при работающем моторе, разница больше 0,5 В — чистка массы, проводка или зарядка. На 24 В под фарами и печкой не ниже 26,5–27 В. Мутный рассеиватель и наледь на кронштейне тоже «съедают» свет — очистите до крутки винтов.

Как отрегулировать ПТФ на грузовике зимой?

Отдельно от ближнего: верхняя граница ПТФ примерно в два раза ниже линии головного света, свои винты. В тумане и снегопаде не дублируйте угол ближнего — широкий низкий пучок под осадки. Проверьте крепёж после удара наледи перед настройкой.

Что делать, если встречные мигают фарами после регулировки?

Корректор на «0», опустите горизонтальную часть СТГ на целевую линию H2, проверьте симметрию левой и правой фары. Горизонтальный винт — край пучка слегка вправо на обочину, без заливки встречного. Если СТГ размыта — реглоскоп, не дальнейшая крутка.

Когда ехать на реглоскоп, а не крутить винты в гараже?

Размытая или двойная СТГ, болтающийся блок фары после ДТП, LED или ксенон с автоматическим корректором уровня кузова. ГОСТ требует ровную площадку и L не менее 10 m — гараж на 5 m для самостоятельной настройки, реглоскоп для спорных случаев и перед метельным рейсом после удара.

Можно ли регулировать фары на уклоне или с полупустым баком?

Нет. Нужна ровная площадка, давление в шинах по паспорту, около половины бака и водитель в кресле — угол меняется с загрузкой и уклоном. На морозе дайте мотору 3–5 минут прогрева перед замером напряжения на лампе.

Как понять, что свет «в небо» из-за наледи, а не винтов?

Осмотрите кронштейн и рассеиватель: лёд на кронштейне поворачивает блок вверх. После очистки отметьте пучок на стене на 5 m — если СТГ выше линии H2 без крутки винтов, виновата наледь или деформированный кронштейн, не «сбитый» регулировочный винт.
