Как отрегулировать седло на тягаче и убрать стук при трогании?

На морозе в Якутске тронулся с парковки — в кабине глухой удар сзади, будто полуприцеп отстал и снова ударил в раму. Страшно, что сцепка «играет» и на трассе можно потерять прицеп. Подтянул болт на JOST без проверки резинок — стук стих на день, через неделю вернулся громче: подушка уже «села» на подрамник, а замок был перетянут. За 15 минут на площадке вы отличите люфт замка от износа подушек, подтянете ССУ по инструкции и поймете, когда пора на ремкомплект, а не на еще один ключ.

Стук при трогании — не всегда седло: сначала исключите рессоры и сайлентблоки, потом ломом проверьте зазор между плитами ССУ. Универсального зазора в миллиметрах для всех замков нет: у SAF-Holland регулировать при люфте больше 2,03 мм, у Fontaine — при ходе штока клина больше 6,4 мм. Подтяжка без осмотра подушек маскирует износ демпфера. После регулировки — пробег 100-200 м с 2-3 торможениями и проверка, что рукоятка замка в положении «закрыто».

Речь только о люфте замка и подушках — не о сдвиге седла по длине рамы. Путаница между этими процедурами — главная причина советов «крутить не тот болт». Достаньте инструкцию из бардачка: JOST Repair Solutions или SAF knowledge-hub. Лом, ключи на контргайку и 15 минут до погрузки отделяют нормальную сцепку от риска на первом светофоре.

КАМАЗ и DAF публично не рекомендуют «подъехал — притормозил — дотянул» как универсальный метод. А в руководстве КрАЗ-6236 С4 прописан тот же алгоритм: сцепка, 100-200 м с 2-3 торможениями, подтяжка плюс пол-оборота. Короткий пробег после подтяжки — заводская логика, не «совет с форума».

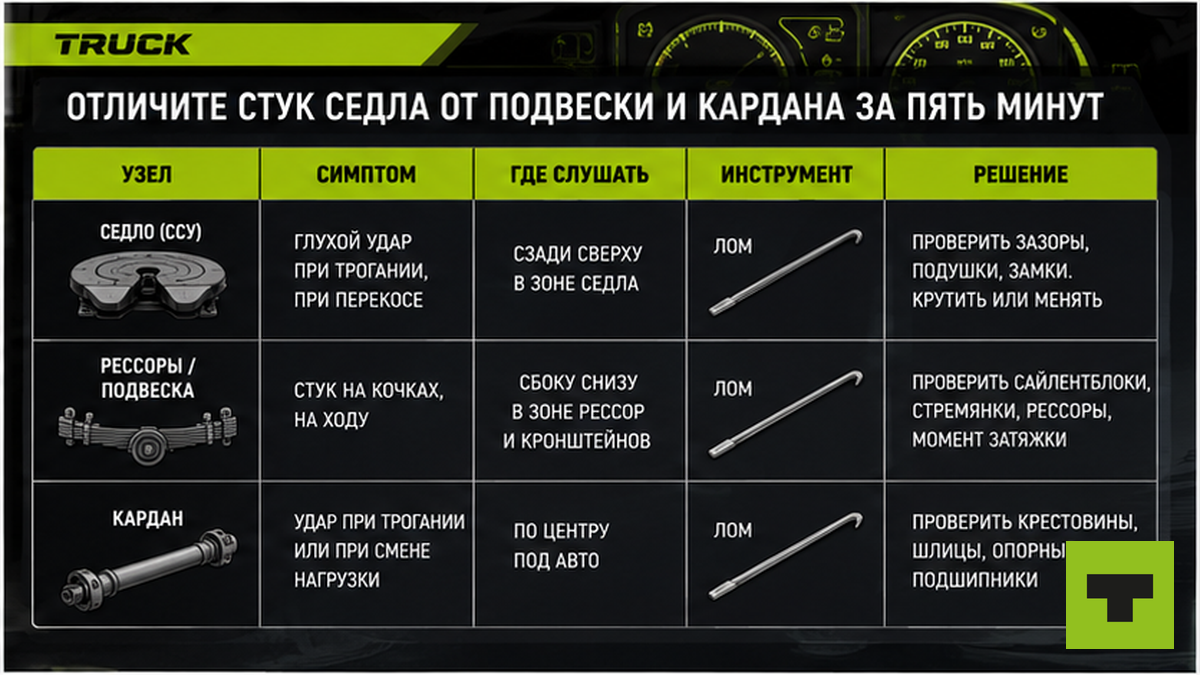

Отличите стук седла от подвески и кардана за пять минут

Типичная ошибка: слышите щелчок и сразу лезете к винту. На практике виноваты рессора, сайлентблок или крестовина кардана. Эксплуатация со стуком в ССУ запрещена — риск потери сцепки.

Быстрая диагностика на стоянке:

1. Заглушите мотор, поставьте упоры под колеса, ручник и стояночный тормоз прицепа.
2. Покачайте кабину вперед-назад: стук из-под седла — кандидат на ССУ; глухой удар сзади по оси — смотрите рессоры и проверку рессор.
3. Вставьте лом между опорной и основной плитой седла: заметный зазор при закрытом замке — люфт в узле, не в подвеске.
4. Убедитесь, что рукоятка или индикатор замка после сцепки в положении «закрыто», предохранительная планка на месте.
5. Если сомневаетесь в тормозах при рывке — исключите заклинившие колодки; на зимней стоянке это отдельная история.

Только когда подвеска и кардан «чисты», переходите к замку. Иначе вы подтянете исправный JOST и получите заклинивший шкворень.

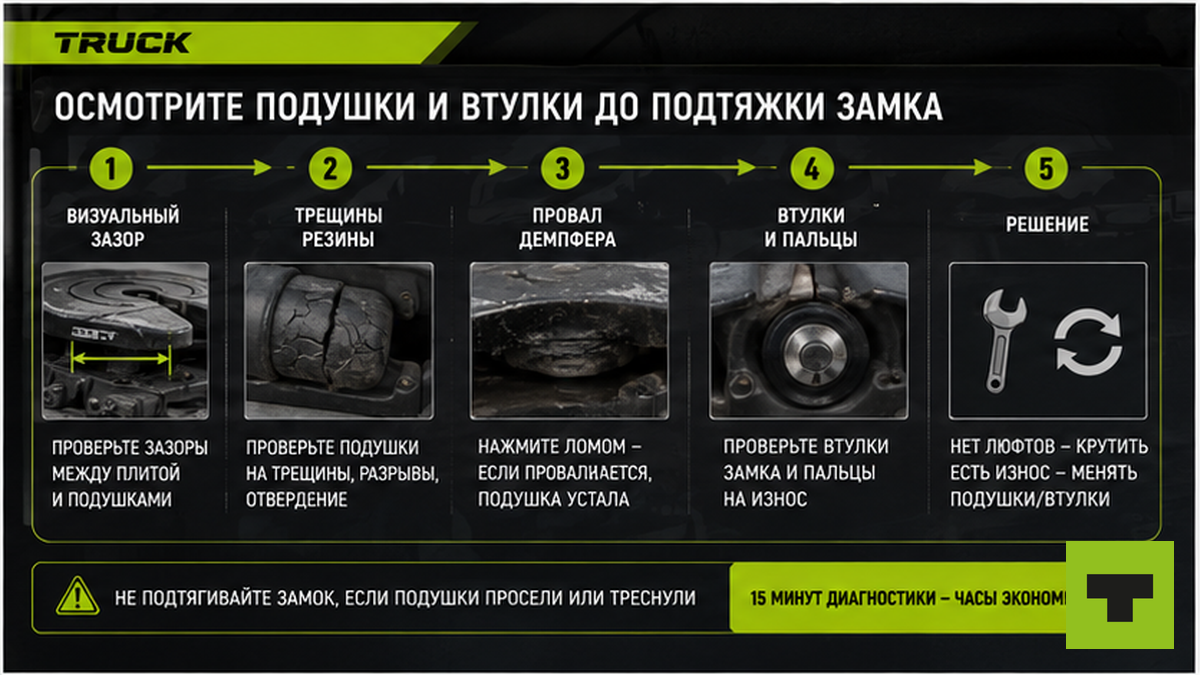

Осмотрите подушки и втулки до подтяжки замка

На практике водитель крутит винт, стук стихает на день — клин прижался к изношенному узлу. Через неделю люфт возвращается: подушка «легла» на подрамник, подтяжка замка не компенсирует провал демпфера.

Что сделать до ключа на винте:

• Осмотрите резинки, втулки и полимерные вкладыши между седлом и рамой — трещины, выдавливание, отсутствие зазора.
• Если седло визуально «село» на подрамник — меняйте подушку, не замок.
• При необходимости снимите седло: доступ к подушкам снизу часто быстрее, чем бесконечная подтяжка сверху.
• Проверьте кронштейны крепления: деформация — стоп, регулировка замка не поможет.

На этом этапе вы экономите замок: перетянутый клин ускоряет износ шейки шкворня и самого замка. Fontaine в бюллетене TB-012 прямо предупреждает о преждевременном износе при перетяжке.

Определите тип ССУ и найдите свой регулировочный элемент

На табличке седла ищите марку: JOST JSK, SAF-Holland, V.ORLANDI, штатное на КрАЗ или МАЗ. У каждого — свой болт, штифт или гайка. Универсального «третьего болта слева» не существует.

Нет имитатора шкворня под рукой — возьмите сцепной палец полуприцепа или подходящий по диаметру ключ-баллонник на 50,8 мм (2 дюйма). Закройте замок, проверьте люфт вращением. Номинальный диаметр шкворня — 50,8 мм или 89 мм (3,5″); износ ниже номинала — ремкомплект, не подтяжка.

Отрегулируйте замок пошагово: JOST, SAF и штатное седло

Один принцип для всех: один шаг регулировки — одна проверка. Не крутите винт «на глаз» на три оборота подряд.

1. Сцепите полуприцеп или установите имитатор шкворня, замок закрыт.
2. JOST: ослабьте контргайку, поверните регулировочный винт на 1 оборот (подтянуть, если свободно; ослабить, если туго закрывается), законтрите контргайку.
3. SAF: при люфте больше 2,03 мм — один шаг регулировочного штифта, проверка щупом или lock tester; не выходите за минимум 1,02 мм.
4. Штатное КрАЗ/МАЗ: сцепка с прицепом, проезд 100-200 м с 2-3 плавными торможениями, подтяните гайку до контакта с рукояткой, затем еще 1/2 оборота и контргайку.
5. Смажьте плиту и механизм замка по регламенту (типично 50 000 км, в тяжелых условиях 25 000 км).
6. Контрольный цикл: 2+ открытий/закрытий замка на JOST/SAF или повторный короткий пробег на штатном.
7. Занесите дату и пробег в журнал ТО — DAF в открытых рекомендациях указывает проверку ССУ примерно каждые 5 000 км.

Схема предрейсовой регулировки:

Диагностика подвески → лом между плитами → осмотр подушек → идентификация ССУ → один шаг регулировки → смазка → пробег 100-200 м → проверка рукоятки и отсутствия стука

Если штифт SAF на последней позиции, а люфт все еще велик — нужна пересборка замка по Rebuild Manual, а не сила ключа.

По ходу ремонта пригодится каталог запчасти на truck14.ru — подушки, ремкомплекты замка и расходники для ТО. Вопросы по сцепке и зимней эксплуатации разбираем в Telegram-канале Truck — там же делятся фото типичных износов подушек.

Разберитесь, почему дергает при трогании: замок, шкворень или смазка

Рывок при трогании не всегда равен люфту: заклинивший шкворень в сухой плите, изношенное полукольцо или неподходящая высота седла дают похожий симптом.

Чеклист при рывке:

• Шкворень без заусенцев, диаметр в норме (50,8 или 89 мм — мерьте штангенциркулем в нескольких точках).
• Плита смазана — сухой металл дергает при первом трогании после ночи на морозе.
• Замок не перетянут: тугое закрытие мешает шкворню сесть в гнездо.
• Люфт в замке в допуске после регулировки — см. таблицу выше.

Если после всех шагов рывок остался — снимайте седло и осматривайте клинья и полукольцо. Бесконечная подтяжка здесь только убьет замок.

Пройдите контрольный пробег и зафиксируйте результат

Вы поймете, что регулировка удалась, по простым признакам — это и есть ваш критерий «можно на трассу»:

• Шкворень в замке без заметного люфта при ручной проверке покачиванием.
• На отрезке 100-200 м нет стука при старте и остановке.
• Рукоятка или индикатор замка в положении «закрыто», предохранитель на месте.
• Регулировочный элемент законтрен, контргайка не открутилась.
• При износе подушки или шкворня принято решение о ремкомплекте, а не о «еще пол-оборота».

Стоп-факторы, при которых регулировка запрещена: трещина опорной плиты, изношенный шкворень ниже номинала, исчерпан ход штифта SAF, деформация кронштейнов. Здесь только замена узла или сервис.

Перед дальним рейсом сверьте проверку грузовика перед рейсом и пневмосистему — просадка давления тоже дает рывки.

Нужны подушки седла, ремкомплект замка или смазка для плиты — подобрать запчасть на truck14. По нестандартным случаям (последняя позиция штифта SAF, трещина плиты) — подписаться в Telegram и спросить с фото узла.

Частые вопросы

Почему бьет седло на тягаче при трогании?

Сначала исключите рессоры, сайлентблоки и кардан. Затем ломом проверьте зазор между плитами ССУ и люфт замка вокруг шкворня. Частая причина — изношенные подушки между седлом и рамой, а не только ослабленный винт.

Как часто подтягивать седло на тягаче?

JOST рекомендует инспекцию каждые 3 месяца или 30 000 миль, типовой регламент смазки — 50 000 км (25 000 в тяжелых условиях). Подтягивайте только при люфте в допуске производителя, а не «на всякий случай» перед каждым рейсом.

Можно ли ехать, если седло люфтит?

Нет. Эксплуатация со стуком в ССУ запрещена — риск повреждения замка и расцепки. Остановитесь, проведите диагностику на ближайшей площадке или вызовите сервис.

Где регулировочный болт на JOST?

У JSK 37/38/40 — регулировочный винт с контргайкой на механизме замка (точное расположение на схеме в PDF JOST LT-SK37F-03). Крутите по 1 обороту, не перетягивайте.

Чем отличается регулировка седла от сдвига по длине рамы?

Регулировка замка убирает люфт вокруг шкворня. Сдвиг седла вперед-назад меняет нагрузку на оси и делается по нагрузке на мосты — это другие болты и другая процедура.

Что делать, если подтянул, а стук вернулся через неделю?

Осмотрите подушки и втулки — вероятно, демпфер «сел» на подрамник. Замените подушку и проверьте замок на перетяжку. При исчерпанном ходу штифта SAF заказывайте ремкомплект.

Нужен ли имитатор шкворня для проверки?

Удобно, но не обязателен: подойдет сцепной палец полуприцепа или ключ-баллонник диаметром 50,8 мм. Закройте замок и проверьте люфт вращением.
