Как прокачать сцепление на КАМАЗе самостоятельно: нормативы и порядок работ

Педаль ушла в пол посреди реверсивного участка – груз в кузове, очередь сзади, машина стоит. Водитель КАМАЗа-6520: выжал сцепление в конце смены – педаль провалилась и не вернулась. В гараже выяснилось: слетело резиновое кольцо со штока главного цилиндра, деталь за 40 рублей. Час стандартной прокачки не дал ничего – воздух сидел под поршнем. Помогло одно действие: снять пыльник, нажать на поршень отвёрткой. В этой инструкции – рабочий порядок прокачки ПГУ КАМАЗа и три нюанса, которых нет в заводских руководствах.

Прокачку ведут через штуцер ПГУ (пневмогидроусилителя – устройства, облегчающего выжим педали): 3-4 резких нажатия педалью, удержать нажатой, открутить клапан на 1/2–1 оборот, закрыть до отпускания педали, повторять до чистой жидкости. Если за 10 циклов пузырьки не уходят – воздух под поршнем ГЦС: снять пыльник, надавить на поршень отвёрткой. На КАМАЗ 65115 сначала проверить ориентацию ПГУ – перепускной клапан должен смотреть вверх, иначе прокачка невозможна в принципе.

Гидропривод сцепления – замкнутая система: ГЦС (главный цилиндр, рядом с педалью), трубка и ПГУ (пневмогидроусилитель, снижающий усилие на педали за счёт воздуха компрессора). Когда внутрь попадает воздух – педаль «ватная» или проваливается. Три ловушки делают стандартный метод прокачки бесполезным.

Три признака воздуха: когда нужна прокачка

Воздух в гидроприводе появляется от снижения уровня жидкости, замены деталей без последующей прокачки или изношенных уплотнителей. Признаки одинаковы на 5320, 65115, 43118, 6520, Евро 3/4/5.

• Педаль мягкая, «ватная» – нажимается легче обычного, упругость пропала.
• Хруст или скрежет при включении передач, особенно на первой и задней.
• Педаль уходит в пол и медленно возвращается.

Дополнительный сигнал – тихий свист при нажатии педали с заглушённым двигателем. Например, именно так проявлялась проблема на КАМАЗ-5320 после долгого простоя: свист при нажатии, потом педаль «поплыла». Хотя бы один признак есть – откладывать нельзя: с воздухом в системе легко потерять сцепление в рейсе.

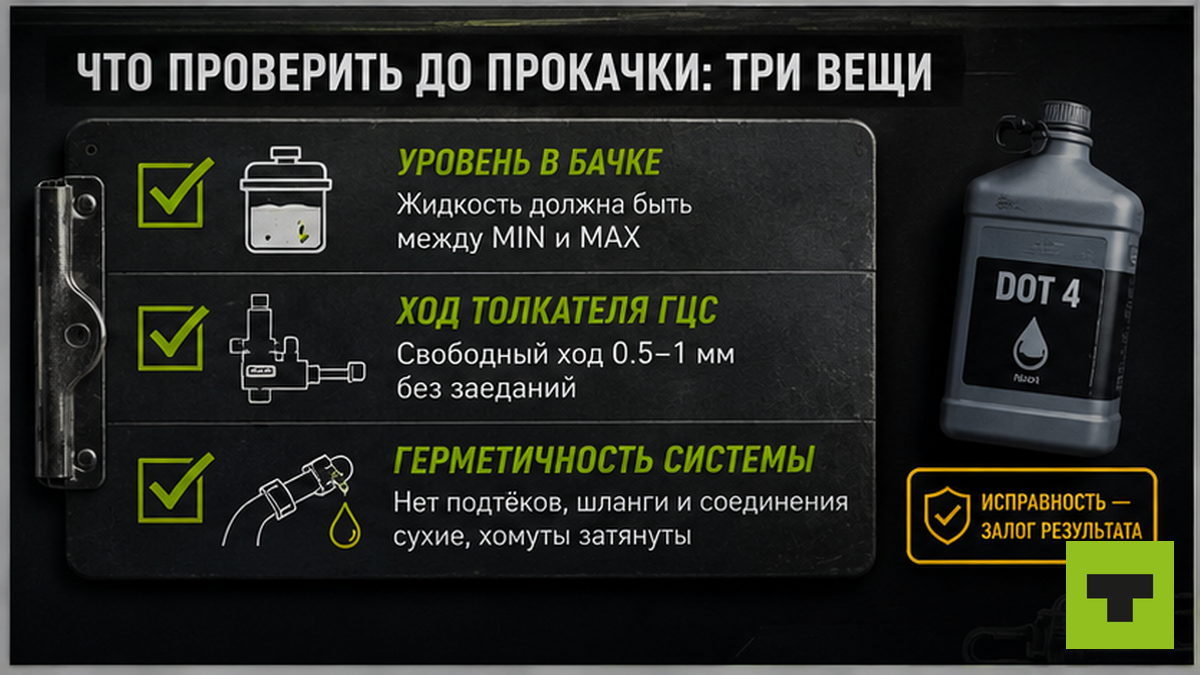

Что проверить ДО прокачки: три вещи

Резиновое кольцо на штоке ГЦС. Маленький уплотнитель в проточке штока главного цилиндра. Без него нет давления – прокачка невозможна физически. Деталь около 40 рублей, но находят её в последнюю очередь. Недавно меняли ГЦС? Снять пыльник, осмотреть шток.

Болты крепления ПГУ должны быть затянуты равномерно – слабое крепление пропускает воздух снова после каждой прокачки.

Уровень жидкости. Долить до максимума перед началом – не ниже 40 мм от верхнего края горловины бачка (норматив официального учебника КАМАЗ-6520). Начинать с полупустым бачком – закачаете лишний воздух, когда уровень опустится до нуля в процессе.

Нормативы и регулировка перед прокачкой

Прокачка убирает воздух, но не компенсирует неправильную регулировку – её делают до прокачки.

Свободный ход педали: ослабить корончатую гайку эксцентрикового пальца, повернуть до нужного зазора, затянуть. Свободный ход вилки – сферической гайкой на толкателе, зазор 3–4 мм. Если больше – даже после идеальной прокачки передачи останутся тугими. Подробная инструкция: регулировка сцепления на КАМАЗе.

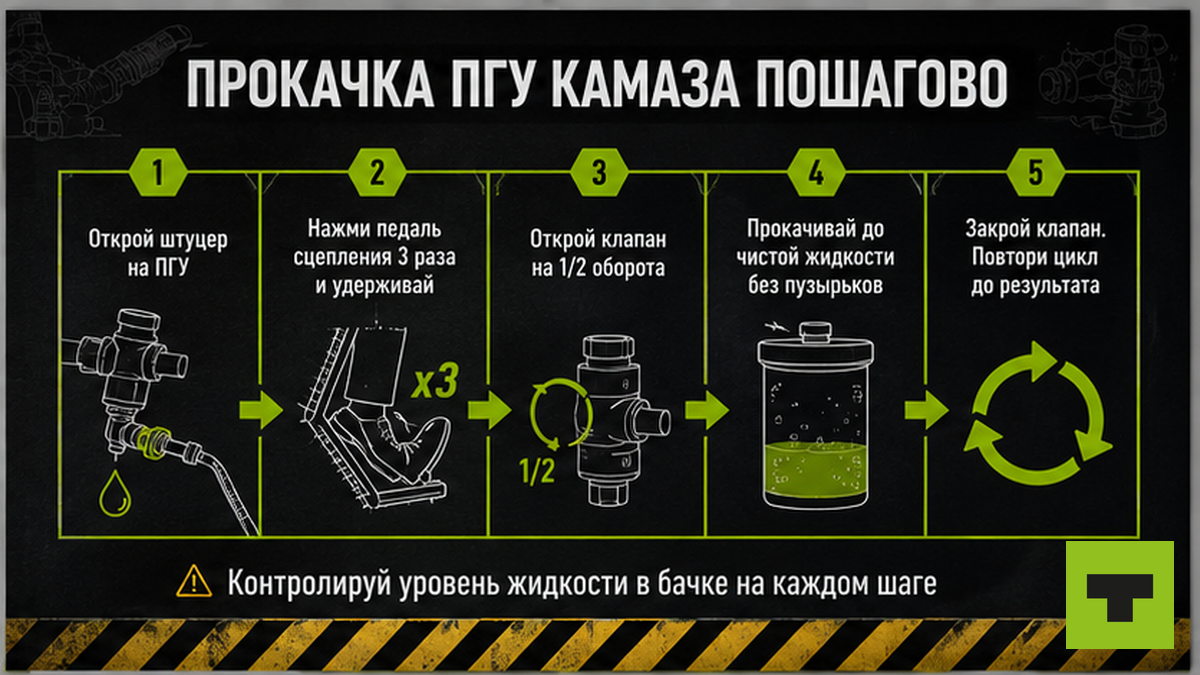

Прокачка ПГУ КАМАЗа пошагово

Что нужно: ключ рожковый 8 мм (на части моделей 10 мм), прозрачный шланг 50–70 см диаметром 6–8 мм, ёмкость 0,5 л, тормозная жидкость DOT-3 или DOT-4. Только DOT, не тосол – несовместимые жидкости разрушат уплотнители.

1. Шаг 1. Долить жидкость в бачок ГЦС до максимума (не ниже 40 мм от горловины).
2. Шаг 2. Найти штуцер прокачки на корпусе ПГУ – болтик с отверстием под резиновым колпачком. Снять колпачок, надеть шланг, другой конец опустить в ёмкость с жидкостью.
3. Шаг 3. Помощник делает 3-4 резких нажатия педали до упора и удерживает педаль нажатой.
4. Шаг 4. Открутить штуцер на 1/2–1 оборот. Смотреть на пузыри в прозрачном шланге.
5. Шаг 5. Закрутить штуцер до упора, пока педаль нажата. Только после закрытия – помощник отпускает педаль.
6. Шаг 6. Долить жидкость в бачок; проверять уровень после каждых 2-3 циклов.
7. Шаг 7. Повторять шаги 3–6 до чистой жидкости без пузырей – обычно 5-10 циклов.
8. Шаг 8. Закрутить штуцер, снять шланг, надеть колпачок, долить жидкость до максимума.

Ключевое правило: штуцер закрывают строго до отпускания педали. Если отпустить педаль с открытым штуцером – через него мгновенно затянет воздух и прокачку придётся начинать заново.

Лайфхак при «мёртвой» прокачке: воздух попал под поршень ГЦС

Стандартная прокачка НЕ работает, если воздух попал под поршень главного цилиндра – он сидит в мёртвой зоне, куда давление жидкости не добивает. Именно это было причиной в истории с КАМАЗом-6520: воздух под поршнем, час прокачки без результата.

Признак: 10 и более циклов, а пузырьки не уходят. Что делать:

1. Снять резиновый пыльник с ГЦС (в кабине рядом с педальным узлом).
2. Плоской отвёрткой надавить на край поршня до упора – через центральное отверстие выйдет воздух.
3. Долить жидкость в бачок и продолжить прокачку через штуцер ПГУ.

После этого прокачка «идёт» на 2-3 цикле. Пока пыльник снят – осмотреть резиновое кольцо на штоке: должно быть целым и плотно сидеть в проточке.

Если машина пробуксовывает при трогании даже после прокачки – это износ диска, а не воздух. Как отличить – в материале как проверить сцепление при пробуксовках.

Запчасти для сцепления КАМАЗа – ПГУ, главные цилиндры, уплотнители, тормозная жидкость DOT-4 – в каталоге запчастей на truck14.ru. Технические советы по ремонту грузовиков – в Telegram-канале Truck.

Прокачка одному без помощника

Нет помощника – педаль фиксируют в нажатом положении: распоркой между педалью и сиденьем или проволокой к рулевой колонке.

1. Нажать педаль до упора и зафиксировать.
2. Открутить штуцер на 1/2–1 оборот. Жидкость вытекает самотёком – поток слабее, чем с помощником.
3. Когда поток остановится – закрутить штуцер, убрать фиксацию, отпустить педаль, долить жидкость в бачок.
4. Повторить 6-8 раз, постоянно доливая жидкость.

Метод работает на всех моделях КАМАЗа, нужно только больше циклов, чем с помощником.

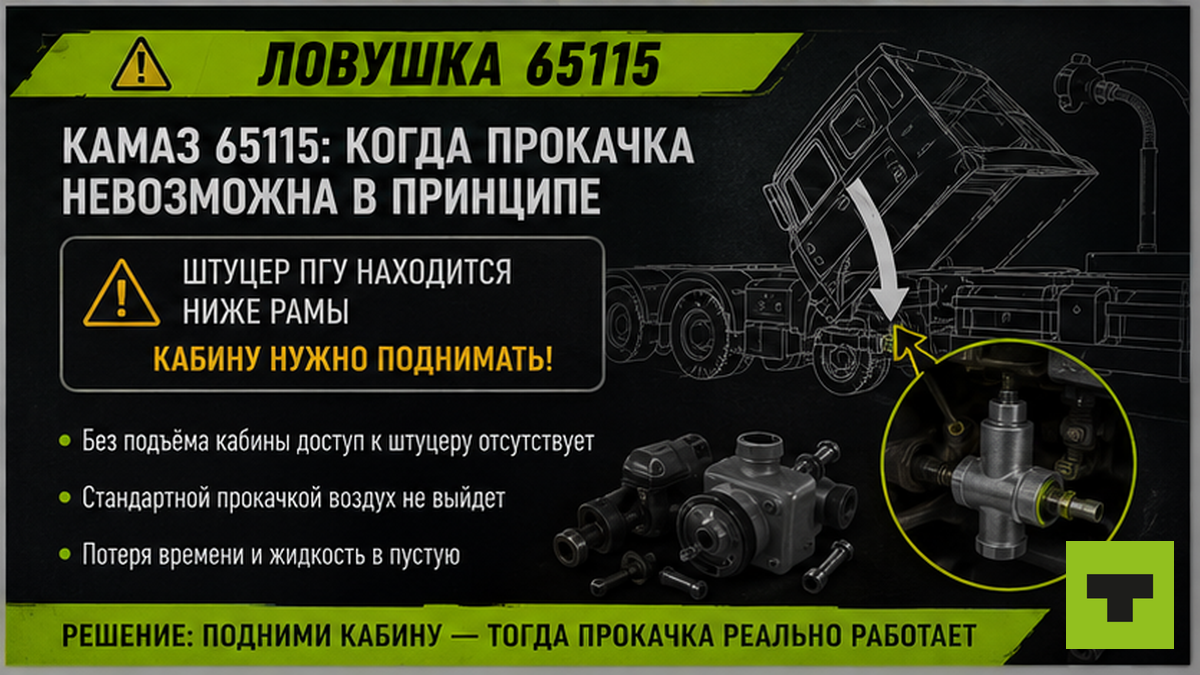

Ловушка КАМАЗ 65115: когда прокачка невозможна в принципе

Типичная ошибка при замене ПГУ на КАМАЗ 65115: узел можно поставить двумя способами, и один полностью блокирует прокачку. Перепускной клапан должен быть в верхней точке корпуса – тогда воздух (он легче жидкости) поднимается и выходит. Если ПГУ поставили «вверх ногами», клапан оказывается снизу. Воздух не опустится туда сам – сколько ни качай, ничего не изменится.

Проверка: осмотреть ПГУ снизу кабины. Штуцер с колпачком должен смотреть вверх или в сторону – не вниз. Если вниз: снять ПГУ, перевернуть, установить правильно, потом прокачивать. На 5320, 43118, 6520, 53501 и Евро такой проблемы нет.

Как проверить результат: критерии успеха

После прокачки – нормативы, не «на глаз». Проверьте ход толкателя ПГУ: не менее 25 мм при полном нажатии педали (измерить линейкой). Если меньше – или не хватает жидкости, или остался воздух, или нужно повторить регулировку вилки.

Финальная проверка:

1. Завести двигатель, выжать педаль 5-6 раз – упругая, одинаковая на каждом нажатии. Если на 3-4 становится тверже – ещё 2-3 цикла прокачки.
2. Включить первую передачу без хруста.
3. То же для задней передачи.

Прокачка выполнена правильно, если: педаль упругая, передачи без хруста, свободный ход 0,6–1,5 см, полный ход 18–20 см, ход толкателя не менее 25 мм – полный набор критериев из официального учебника КАМАЗ-6520. После правильной прокачки сможете работать уверенно: сцепление не подведёт ни в рейсе, ни на загруженном перекрёстке.

После прокачки удобно проверить тормозную жидкость – нередко меняют вместе. Подробности: как проверить тормозную жидкость грузовика.

Запчасти для сцепления – ПГУ, ГЦС, уплотнители, тормозная жидкость – подобрать запчасть на truck14. Свежие советы по обслуживанию – подписаться в Telegram на канал Truck.

Частые вопросы

Какую тормозную жидкость заливать в сцепление КАМАЗа?

DOT-3 или DOT-4. DOT-4 предпочтительнее: выше температура кипения. Смешивать их допустимо. Тосол и минеральные масла под запретом – разрушат уплотнители ГЦС и ПГУ за несколько месяцев.

Сколько занимает прокачка сцепления КАМАЗа?

С помощником при нормальных условиях – 15–30 минут. Если нужно устранить ловушку 65115 или выгнать воздух из-под поршня ГЦС – 45–60 минут. Одному без помощника – около 40–50 минут.

Почему после прокачки педаль снова мягкая через несколько дней?

Подсос воздуха через негерметичное соединение или падение уровня жидкости. Проверить болты крепления ПГУ, трубку, уплотнители. Если повторяется – осмотреть ГЦС и ПГУ на подтёки снаружи.

Как прокачать сцепление на КАМАЗ 43118, 5320, 6520?

Порядок одинаковый на всех моделях: 5320, 43118, 6520, 65115, 53501, Евро 3/4/5. Нормативы те же: свободный ход педали 0,6–1,5 см, ход толкателя не менее 25 мм, уровень жидкости не ниже 40 мм. Разница – в модели ПГУ и расположении штуцера.

Когда прокачка не поможет и нужна замена деталей?

Если после нескольких прокачек педаль снова мягкая или из-под ГЦС/ПГУ видны подтёки – нужна замена уплотнителей или цилиндра. Прокачка убирает только воздух, механические повреждения не устраняет.

Нужно ли прокачивать сцепление после замены тормозной жидкости?

Да, обязательно – систему осушают и внутри остаётся воздух. Порядок тот же. Удобно совместить: заменить жидкость и прокачать за один заход.

Как часто прокачивать сцепление КАМАЗа?

Плановая прокачка – каждые 30–50 тысяч км или при появлении признаков воздуха. Тормозную жидкость менять полностью раз в 2–3 года: она впитывает влагу и теряет свойства, при нагрузке возможна паровая пробка в рейсе.
