Как проверить подогрев осушителя воздуха грузовика зимой мультиметром?

Утром на стоянке при −35 °C давление не набирается, осушитель «дует» без остановки, колодки не отпускают — и непонятно, замёрз клапан продувки из-за мёртвого подогрева, сел картридж или виноваты утечки на прицепе. На СТО говорят «осушитель живой», а мультиметр в руках не брали. За 25 минут у блока WABCO или Bendix вы снимете напряжение, сопротивление ТЭНа и сделаете тест «на ощупь» — и решите: ехать в рейс, менять нагреватель или сначала слить воду из ресиверов.

Подогрев осушителя — это свеча внутри блока, которая греет зону клапана продувки, чтобы конденсат не превратился в лёд. Питание идёт с зажигания, включение по термостату примерно +7 °C. На холодном блоке сопротивление ТЭНа 1,0–3,0 Ом (12 В) или 5,0–9,0 Ом (24 В); при прогреве выше +30 °C показание «улетает» за 1000 Ом — это норма, а не обрыв. Три замера и тест на ощупь дешевле эвакуатора с трассы.

На КАМАЗе 5490 с System Saver перед рейсом Якутск — Мирный водитель видел воду из крана ресивера; на морозе колёса подклинило. Патрон три года не меняли, разъём нагревателя зелёный от окиси — мультиметр на машине не мерили, списали на «мороз». После чистки контактов и замены картриджа подогрев ожил без замены всего осушителя. Ниже — чеклист механика на морозной стоянке, без лекции про пневматику.

Осушитель стоит у рамы под кабиной; разъём нагревателя — на торце блока WABCO System Saver или Bendix AD-9. Используйте мультиметр: DC 20 В и 200 Ом.

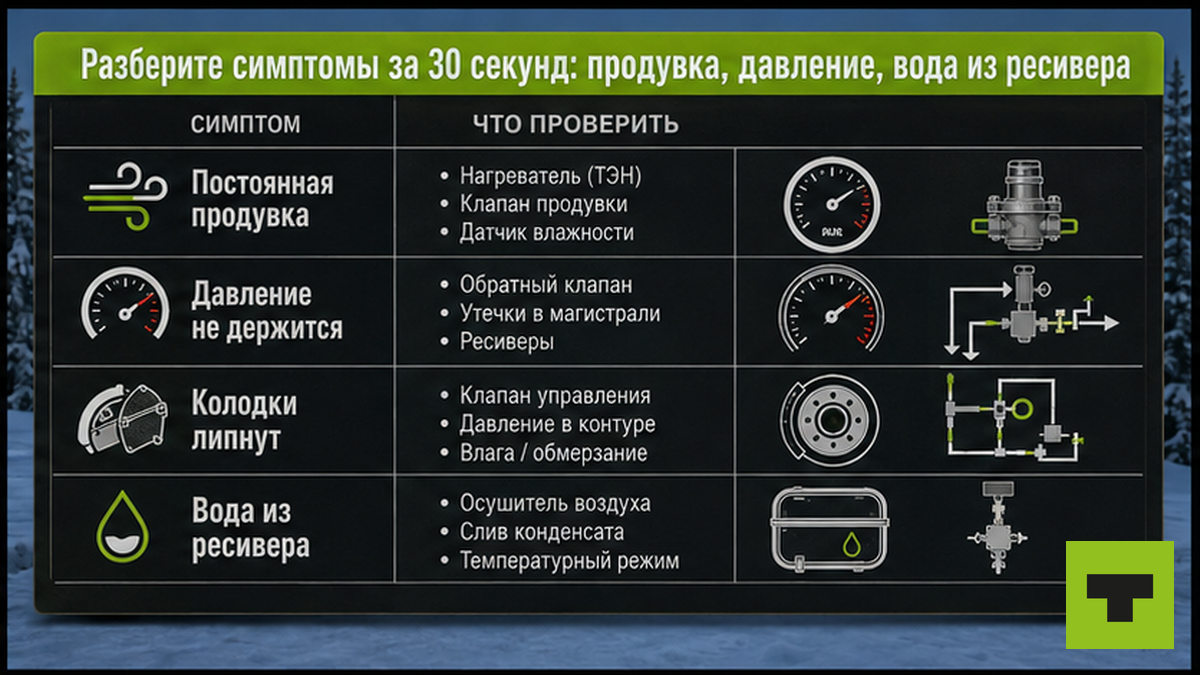

Разберите симптомы за 30 секунд: продувка, давление, вода из ресивера

Типичная ошибка — путать «замерзает воздух» и «замерзает конденсат в клапане». Воздух не льдиной, а влага из компрессора скапливается в осушителе и под клапаном сброса. На морозе она превращается в лёд, клапан не закрывается — компрессор крутится без отсечки, давление не держится, тормоза «липнут».

Сделайте пометку в блокноте: четыре признака до разборки:

• Осушитель продувает постоянно, шипение не прекращается 5+ минут.
• Манометр не набирает рабочее давление или падает на ходу.
• Стояночный тормоз не отпускает колодки после отпускания рычага.
• Из дренажного крана ресивера идёт вода или мутная жидкость, а не сухой воздух.

Если вода есть — проблема не только в подогреве. Полный разбор осушителя и картриджа — в материале как проверить осушитель воздуха тормозов грузовика зимой. Здесь фокус на электрике нагревателя.

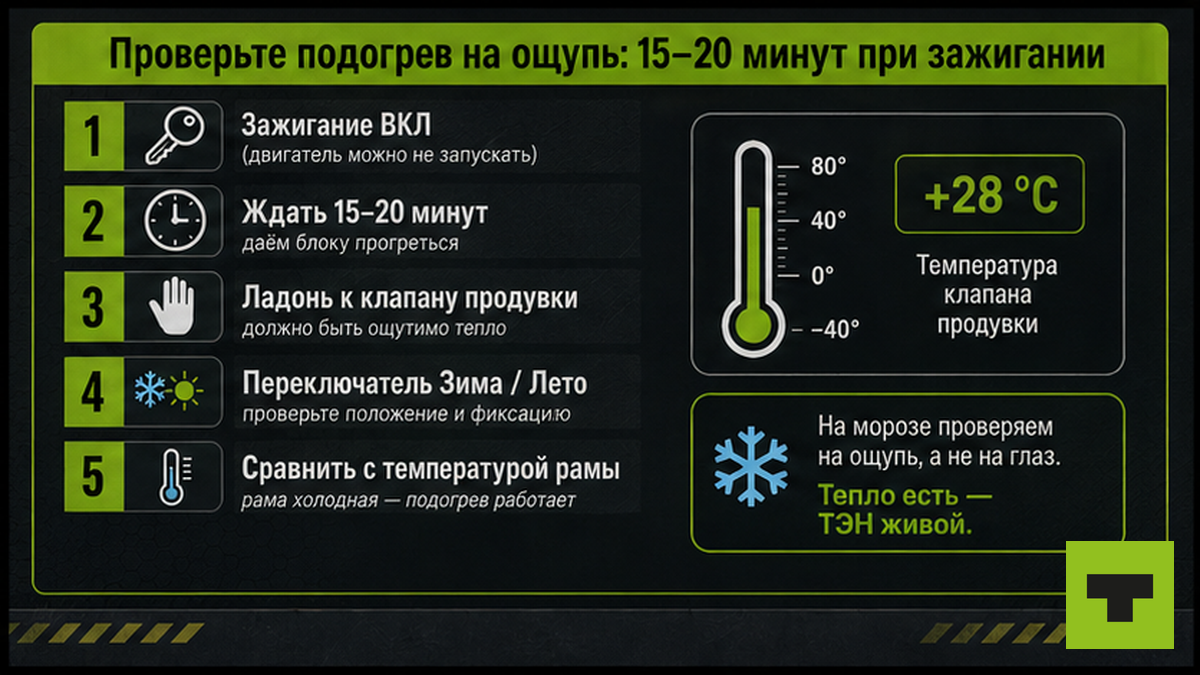

Проверьте подогрев на ощупь: 15–20 минут при зажигании

На улице ниже +5 °C включите зажигание (двигатель можно не заводить — питание идёт с ключа). Через 15–20 минут приложите ладонь к корпусу клапана продувки на осушителе. Зона должна быть заметно теплее рамы. Холодная как металл соседней трубы — подогрев не работает или не доходит тепло.

На практике этот тест отличает замёрзший клапан от утечек по всей пневмосистеме. Если блок тёплый, а давление всё равно не держится — ищите дыры на прицепе и в магистралях; порядок описан в гайде проверки пневмосистемы грузовика зимой.

Переключатель «Зима/Лето» в кабине переведите в зимнее положение до теста. В летнем режиме часть машин реже греет осушитель — и на −30 °C клапан снова прихватит через пару часов стоянки.

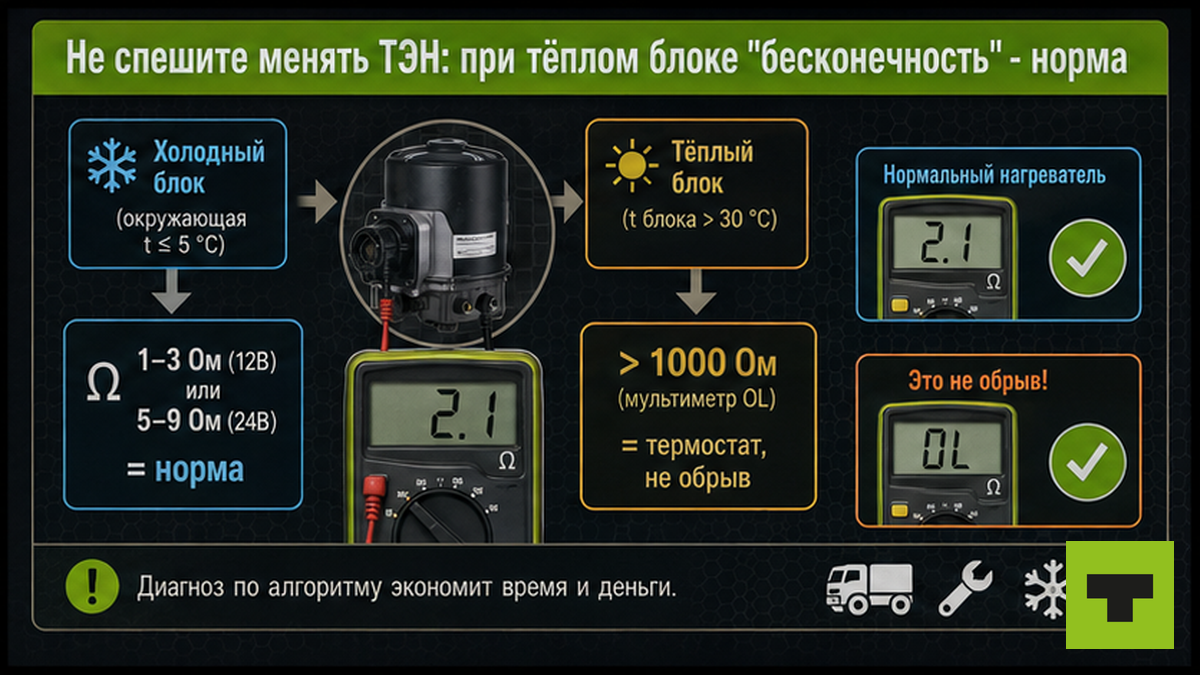

Не спешите менять ТЭН: при тёплом блоке «бесконечность» — норма

Часто ломается диагностика в тёплом боксе. Водитель меряет сопротивление на разъёме осушителя, видит «OL» или за 1000 Ом — и заказывает новый нагреватель. У Bendix AD-9 и WABCO System Saver термостат встроен в нагреватель: при температуре блока выше примерно +30 °C цепь размыкается, и омметр показывает обрыв. Это штатная защита, а не сгоревший жгут.

Избегайте замера в тёплом гараже: мерьте только на холодном блоке ниже +7 °C; в тёплом выйдите на мороз на 20–30 минут. Холод: норма по таблице; прогрев выше +30 °C: больше 1000 Ом. «OL» и там и там — неисправность; норма на холоде и «OL» на тепле — узел живой.

Замерьте напряжение на жгуте и предохранитель по схеме марки

ТЭН «норма» по омметру, а клапан мёрзнет — типичная причина окисленный разъём. Зелёный налёт на контактах даёт падение напряжения: нагреватель получает 8 В вместо 13 — и не прогревает клапан на −35 °C.

Отсоедините разъём с осушителя. Используйте мультиметр DC 20 В — щупы на контакты жгута машины при включённом зажигании:

• 12-вольтовая сеть: 12,0–14,5 В.
• 24-вольтовая: 24,0–28,8 В.
• 0 В — сгорел предохранитель, обрыв провода или нет питания с зажигания.

Позиции предохранителей (ориентиры, сверьте со схемой своего шасси):

Почистите зелёные контакты, поставьте предохранитель той же ампераж. Bendix — 75 Вт, перегруз сожжёт ТЭН.

Сверьте сопротивление ТЭНа с таблицей WABCO и Bendix

На шильдике осушителя найдите 12 В или 24 В. Разъём не снимайте с блока при замере — WABCO в MM35 прямо пишет: мерить на пинах разъёма, нагреватель не демонтировать.

Термостат WABCO: вкл. около +7 °C, выкл. около +30 °C.

Схема диагностики на стоянке:

Симптомы → тест на ощупь 15–20 мин → напряжение на жгуте → Ом на холодном блоке → при OK: дренаж ресиверов и картридж → при не OK: контакты / предохранитель / замена нагревателя

Пошаговый чеклист на стоянке — восемь шагов:

1. Шаг 1: запишите симптомы — продувка, давление, вода, тормоза.
2. Шаг 2: «Зима/Лето» в зиму; найдите разъём на торце осушителя.
3. Шаг 3: зажигание ON, 15–20 мин — тепло клапана на ощупь.
4. Шаг 4: отключите разъём, замерьте DC на жгуте машины.
5. Шаг 5: 200 Ом на пинах осушителя при T <+7 °C — сверьте с таблицей.
6. Шаг 6: предохранитель по марке; почистите контакты.
7. Шаг 7: при OK по электрике — слив ресиверов и оценка картриджа.
8. Шаг 8: заполните таблицу решения: рейс / нагреватель / картридж / утечки.

Нужны запчасти на truck14.ru — картридж осушителя, нагреватель, предохранители — подберите по артикулу с шильдика WABCO или Bendix, не по «универсальному» аналогу без сверки.

Если электрика в порядке: дренаж, картридж и утечки

Из крана ресивера льётся вода — колодки липнут даже при живом ТЭНе. Силикогель в картридже насыщен, влага идёт дальше по системе, под клапаном сброса образуется лёд из конденсата, а не из «замёрзшего воздуха».

Зимой дренаж всех ресиверов — ежедневно, в конце смены. Порядок слива — в статье как слить конденсат из ресиверов грузовика зимой. После слива оцените возраст картриджа: три года без замены, как на том КАМАЗе 5490, — повод менять патрон, а не только греть клапан.

Мыльный раствор на фитинги: утечки гонят влагу. При живом ТЭНе в клапан жидкости не лейте — чините источник воды.

Водители с Севера в Telegram-канал Truck делятся, какой картридж держит влагу на −40 °C и где на трассе М-56 есть тёплый бокс для замера омметром.

Закройте «вторую волну»: переключатель, прицеп, дешёвый картридж

После замены ТЭНа клапан снова мёрзнет, если переключатель на «Лето», прицеп с утечкой или дешёвый картридж с мёртвым силикогелем. Перед рейсом: зима на переключателе, картридж по каталогу, прицеп без утечек, разъём без зелени.

Заполните таблицу и примите решение до выезда

Итог диагностики простой: при морозе ниже +5 °C вы получите три цифры и один тактильный признак. По результату замеров сможете принять решение до выезда — рейс, нагреватель, картридж или пневмосистема. Запишите в блокнот:

Все три в норме — можно выезжать, если нет воды из ресиверов и утечек. Напряжение 0 или предохранитель сгорел — чините проводку, не меняйте осушитель целиком. Ом вне диапазона или OL на холоде — заказывайте нагреватель/термостат. Электрика OK, вода из крана — слив + картридж. Тепло есть, давление падает — пневмосистема, не подогрев.

Подобрать запчасть на truck14 лучше до выезда по артикулу с шильдика. подписаться в Telegram — подскажут номинал предохранителя, если схема в кабине стёрлась.

Частые вопросы

Как понять, что подогрев не работает, без разборки?

Ниже +5 °C: зажигание 15–20 мин, клапан продувки должен быть теплее рамы. Холодный — мёртвый ТЭН или окись на разъёме. Дополнительно — В на жгуте и Ом на холодном блоке.

Почему омметр показывает «бесконечность» в тёплом гараже?

Термостат отключает ТЭН выше +30 °C — за 1000 Ом это норма. Мерьте на морозе ниже +7 °C.

Какие оммы нормальны для 12 В и 24 В?

WABCO: 1,0–2,0 / 5,0–7,0 Ом. Bendix: 1,5–3,0 / 6,0–9,0 Ом на холодном блоке. OL — обрыв, <1 Ом на 12 В — КЗ.

Где предохранитель на КамАЗ?

К5 — FU69, 10 А. 5490 — FU3.4, 15 А. Scania PRG — поз. 47, 10 А. Сверьте со схемой в кабине.

Можно ли ехать, если ТЭН OK, но из ресивера вода?

Нет: слив, картридж, утечки. Подогрев не высушит уже пропущенную влагу.

Нужно ли снимать нагреватель для замера?

Нет — WABCO MM35: замер на разъёме без демонтажа, щупы на пины корпуса осушителя.
