Как проверить цепь зарядки грузовика перед зимой мультиметром?

Осенью на стоянке в Якутии лампа зарядки мигает, к вечеру фары тускнеют, а мультиметр сразу после пуска показывает «нормальные» 27+ В — непонятно, садится ли пара АКБ или умирает генератор до −35 °C. Водитель КамАЗа на Лене при −38 °C ночевал с автономкой: утром лампа горит, после пуска долго 24-25 В — искал новый генератор, а хватило зачистки клемм и массы на раме. За 20-30 минут вы пройдёте цепь зарядки 24 В и решите: в рейс, чинить проводку или в сервис.

Цепь зарядки — не только генератор: сначала клеммы и масса, потом ремень, потом агрегат. Норма 24 В: 24,0-25,5 В заглушен, 27,0-28,5 В после 3-5 минут прогрева, не ниже 26,5-27 В под фарами и печкой. На дизеле со свечами накала напряжение может скакать первые 5-10 минут — дайте прогрев перед вердиктом «генератор мёртв».

Большинство гайдов пишут про 12 В — мы удваиваем цифры для грузовика. B+ — толстый «плюс» на генераторе, D+ — провод возбуждения, от него горит лампа зарядки. Наша задача — не «устройство генератора», а осенний обход на стоянке: сначала дешёвые контакты, потом ремень, и только потом винить агрегат.

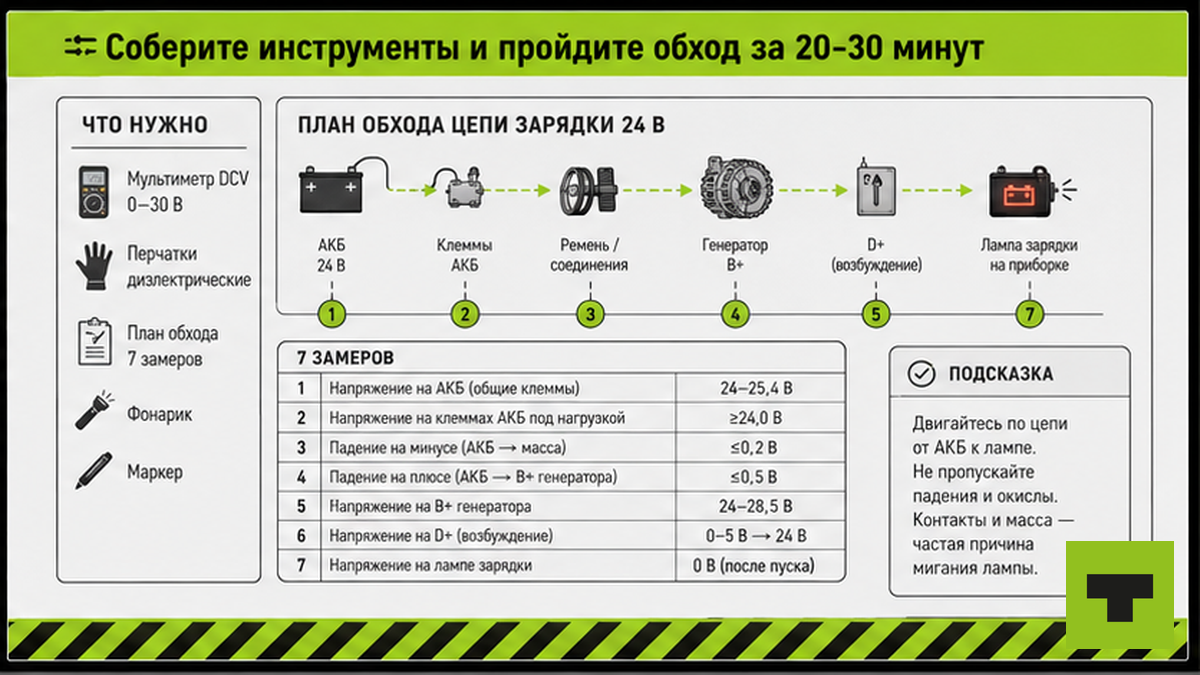

Соберите инструменты и пройдите обход за 20-30 минут

Нужны мультиметр DCV до 200 В, перчатки, блокнот под семь замеров. Двигатель для осмотра клемм и ремня — заглушен. При −20 °C не ковыряйте клеммы без нужды: металл хрупкий. Типичная ошибка — сразу лезть к генератору, не записав цифры.

Цепь зарядки:

АКБ → клеммы и кабель → ремень → генератор (B+, масса) → предохранитель D+ → лампа на панели

Порядок обхода: визуал → АКБ → три замера на клеммах → B+ против АКБ → масса → вердикт по таблице.

1. Осмотрите клеммы АКБ, болт B+, разъём D+, массу рамы, предохранитель ALT в блоке.
2. Проверьте ремень: прогиб 10-15 мм (на КамАЗе до 20 мм), без трещин и масла.
3. Шаг 0 — замер каждой 12 В банки и общих клемм 24 В.
4. Три замера: заглушен, прогрев 3-5 мин, нагрузка фарами и печкой на 1500-2000 об/мин.
5. Сравните B+ генератора с плюсом АКБ и падение на массе корпуса агрегата.

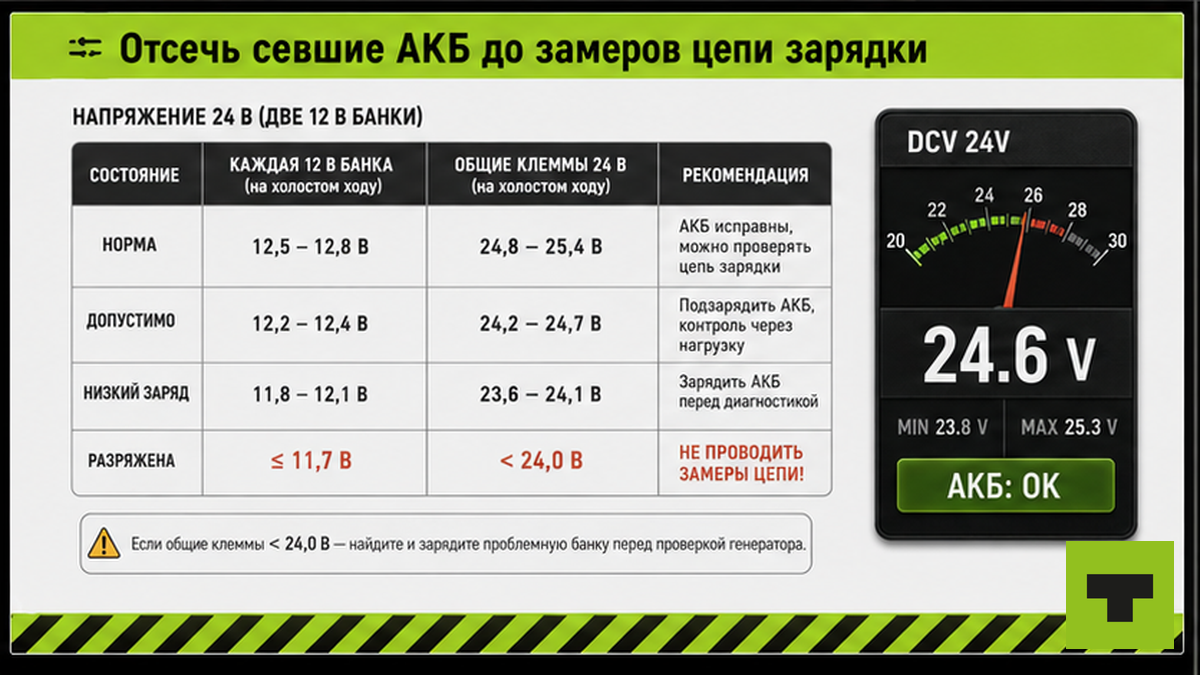

Отсечь севшие АКБ до замеров цепи зарядки

На общих клеммах 24 В «норма», а стартер вялый — одна 12 В банка просела, пара врёт средним значением. Дисбаланс банок больше 0,3 В в покое — сначала АКБ, иначе замеры зарядки бессмысленны. На дизельных грузовиках разница банок больше 0,2 В уже тревожный сигнал.

Цель шага 0: 12,5-12,8 В на каждую банку, 24,8-25,4 В на общих клеммах. Ниже 24,0 В заглушен — зарядите стационарным ЗУ до рейса, не гадайте по генератору. В реальном проекте «живой» 24,2 В на клеммах скрывал мёртвую банку — стартер еле крутил, а зарядка казалась нормальной.

Разбор покоя и прокрутки — в материале как проверить аккумулятор грузовика мультиметром. Fleet-норма Delco Remy: каждая банка не ниже 12,4 В перед тестом зарядки. Слабые АКБ заставляют генератор работать на износ всю осень.

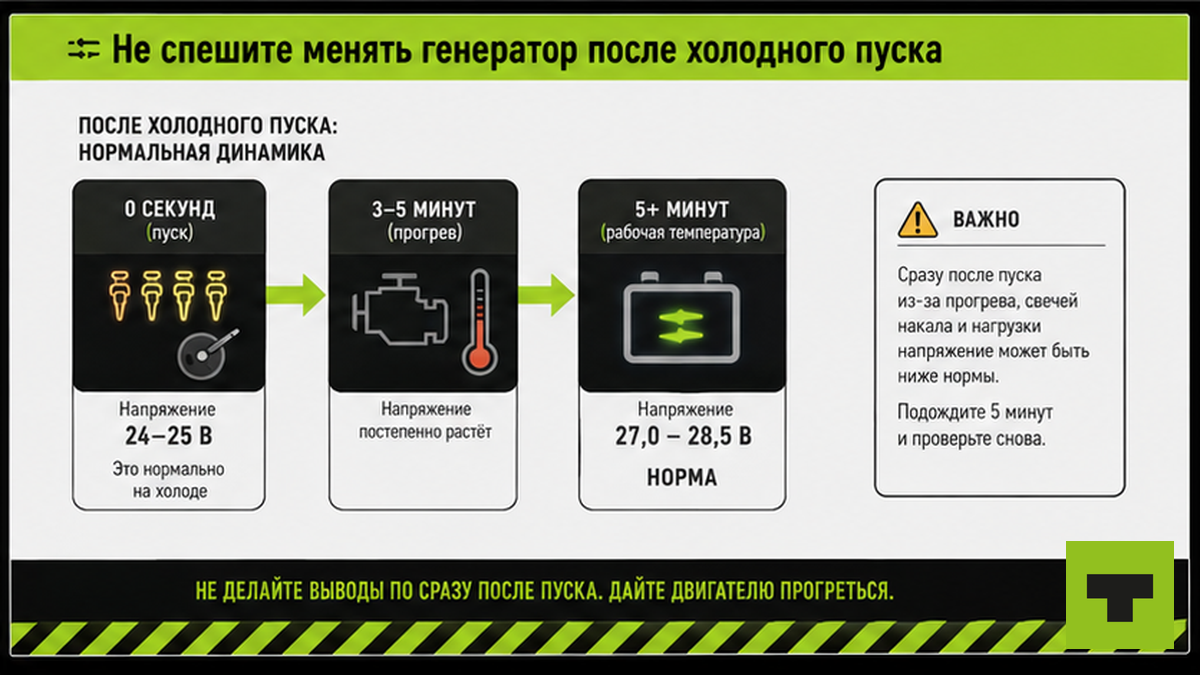

Не спешите менять генератор после холодного пуска

После пуска на морозе долго 24-25 В — кажется, генератор мёртв. На дизелях с сеткой впуска или свечами накала вольты скачут 5-10 минут: сотни ампер уходят в подогрев. На форумах Cummins и Powerstroke это норма холодного цикла, не брак диодного моста.

Дайте 3-5 минут прогрева на холостых, повторите замер (ориентир 27,0-28,5 В). Ночевали с автономкой или только что гасили Webasto — подождите ещё 5 минут: отопитель съел запас до выезда. Остаётся ~24 В после 7 минут при исправном ремне — зарядки нет, идите к контактам и B+.

Типичная ошибка — заказ генератора по замеру через 30 секунд после пуска. На практике после зачистки клемм и массы на Лене напряжение через 5 минут прогрева вышло в 27,8 В — агрегат был жив, виноваты были контакты. Не путайте холодный разряженный АКБ, который ещё не принимает ток, с мёртвым генератором.

Проверьте зарядку под нагрузкой, а не только на холостых

На холостых 27+ В, к вечеру АКБ сел — холостые без потребителей врут. Генератор «дышит», а тока на зарядку не хватает. Fleet-подход: мультиметр на клеммах АКБ, нагрузки по очереди, смотрите просадку при включении каждого потребителя.

Включите ближний и дальний свет, печку, по возможности 1500-2000 об/мин. Не ниже 26,5-27,0 В. Просадка при включении фар — слабый ремень или генератор. Замер 4: одновременно щуп на болт B+ и на плюс АКБ под той же нагрузкой. Разница больше 0,2-0,3 В — окисление силового кабеля или клемм, не мёртвый агрегат. Под нагрузкой «плохое» соединение может съедать больше 0,5 В — это уже критично для зарядки.

На 12 В банке норма зарядки 13,8-14,5 В, перезаряд выше 14,8 В — логика та же, вольты удвоены.

Зачистите клеммы и массу, если вольты теряются по дороге

Генератор «жив», зарядки нет — чаще виноваты контакты. Плохая масса на раме имитирует мёртвый агрегат: ток уходит в окись на болте, как вода в ржавой трубе. На Севере масса ломается чаще щёток генератора.

Осмотрите и при необходимости зачистите: клеммы АКБ (зелёный налёт, люфт), болт B+ на генераторе, массу двигателя и рамы, предохранитель ALT в монтажном блоке. Перегоревший предохранитель даёт лампу зарядки при исправном генераторе — быстрая проверка без снятия агрегата.

Замер 5 — падение на массе: красный щуп на минус АКБ, чёрный на корпус генератора при работающем моторе и нагрузке. Норма не больше 0,2 В; больше — чистите массу рамы или двигателя. По плюсовой цепи критично выше 0,5 В. Чистка клемм — в статье как почистить клеммы аккумулятора грузовика зимой. После зачистки повторите замеры 5-7 — зарядка часто возвращается без снятия агрегата.

Осмотрите ремень и предохранитель цепи возбуждения

Слабый ремень ворует зарядку под нагрузкой: на холостых вольты ещё держатся, под фарами и печкой проседают. Прогиб 10-15 мм по середине при умеренном нажатии; на КамАЗе до 20 мм. Трещины, блеск боковой грани, масло на ремне — замена или подтяжка. Свист при включении фар — почти всегда натяг, не «старый генератор».

Лампа зарядки — быстрый тест D+: при зажигании загорается, после пуска и прогрева гаснет. Горит постоянно при работающем моторе — нет возбуждения, проверьте предохранитель ALT и провод к генератору. Не лезьте в схему конкретной марки глубже — достаточно визуала предохранителя.

Углубление по всем приводным ремням — как проверить приводные ремни грузовика перед зимой. Щётки генератора на КамАЗе при остатке меньше 8-10 мм — планируйте сервис, но только после того, как ремень и контакты в норме.

Нужны запчасти на truck14.ru — ремень, клеммы, регулятор. Вопросы по диагностике на Севере — Telegram-канал Truck.

Остановите мотор, если на приборке больше 30 В

Выше 30 В на 24 В, запах от АКБ, кипение электролита — перезаряд регулятора или «уехала» масса регулятора на генераторе. Глушите, не едьте: долгий перезаряд убивает АКБ и бьёт по электронике кабины. На 12 В банке опасный порог 14,8-15,0 В — для 24 В системы удвоенный ориентир около 30 В.

Контакты и ремень в норме, зарядки под нагрузкой нет — тогда щётки, диодный мост, регулятор. Разбор без снятия — в как проверить генератор грузовика в мороз. На Севере изношенный генератор плюс мороз даёт «половинный» заряд за сутки — осенний обход дешевле простоя на трассе.

Заполните чек-лист и получите одно из трёх решений

Критерий успеха: семь замеров записаны, сопоставлены с таблицей. Три итога:

• Цепь исправна — все нормы, лампа гаснет, под нагрузкой не ниже 26,5-27 В, падение B+ и массы в пределах 0,2-0,3 В.
• Чинить контакты, ремень или предохранитель — отклонение только там; исправьте, повторите замеры.
• Сервис генератора или регулятора — контакты и ремень в порядке, зарядки нет или перезаряд.

Запишите дату, температуру и все семь цифр — в январе при −40 °C сравните с осенним эталоном. Один обход на стоянке закрывает всю цепь: от дешёвых клемм до подозрения на регулятор. Если отклонение только на контактах, ремне или предохранителе — исправьте и повторите замеры 5-7, прежде чем заказывать генератор.

Подобрать запчасть на truck14 — ремень, клеммы, регулятор по марке шасси. Свежие чек-листы и разборы поломок на Севере — подписаться в Telegram.

Частые вопросы

Сколько ждать прогрева перед замером на морозе?

Минимум 3-5 минут на холостых. После автономки или свечей накала — ещё 5 минут. Вердикт по первой минуте на дизеле почти всегда ошибочен.

Какое напряжение на 24 В считать нормой?

Заглушен 24,0-25,5 В, после прогрева 27,0-28,5 В, под фарами и печкой не ниже 26,5-27 В. Выше 30 В — глушите мотор.

Чем цепь зарядки отличается от проверки генератора?

Цепь включает АКБ, клеммы, массу, ремень, предохранитель D+ и генератор. Слабая банка даёт те же симптомы — сначала шаг 0 по АКБ, потом контакты.

Какое падение между B+ и плюсом АКБ допустимо?

Под нагрузкой не больше 0,2-0,3 В. Больше — чистите кабель и клеммы, не меняйте генератор вслепую.

Горит лампа, а на холостых 27 В — что делать?

Проверьте D+, предохранитель ALT, массу и ремень под нагрузкой. Сделайте нагрузочный тест — холостые без потребителей врут.

Нужно ли снимать генератор осенью?

Нет. Семь замеров на стоянке за 20-30 минут достаточны. Снятие — только если контакты и ремень в норме, а зарядки нет.

Можно ли ковырять клеммы на −30 °C?

Замер напряжения — да. Зачистку лучше в тёплый день или боксе — металл и пластик хрупкие.
