Как расшифровать коды ошибок ПЖД 14ТС-10 на КамАЗе по миганиям светодиода?

Утром на Лене при −35 °C ПЖД три раза пытается завестись и гаснет, на пульте мигает что-то непонятное, а в поиске три разные таблицы. Страшно крутить снова с севшим АКБ и боязнь перегреть теплообменник на морозе. За 10 минут у пульта вы получите номер кода, сможете сверить его с таблицей 1–10, проверите предохранители 5 А и 25 А и поймёте: повторять цикл или ехать в сервис с кодом в блокноте.

ПЖД 14ТС-10 на КамАЗе сообщает о неисправности числом миганий светодиода на пульте ПУ-4МР, ПУ-11 или салонной панели: считайте вспышки до паузы, от 1 до 10. На пульте ПУ-27 те же сбои выходят цифрами (01, 13, 20). Если светодиод не горит вовсе — сначала предохранители 5 А и 25 А и напряжение на разъёме XS1 (норма 20–30 В при сети 24 В). Не путайте мигания ПЖД с кодами двигателя SPN/FMI на приборке. В результате вы сможете действовать по РЭ, а не по случайной таблице из поиска.

Один водитель на трассе увидел «4 мигания», купил свечу накала и поменял — ошибка осталась. Оказалось, нагнетатель воздуха не крутился из-за окисленного разъёма, а код 4 в руководстве по эксплуатации покрывает и свечу подогревателя, и мотор нагнетателя. Ниже — не энциклопедия про автономку, а шпаргалка для кабины: распечатали таблицу, взяли фонарик — и не гадаете, почему на морозе горит «два раза».

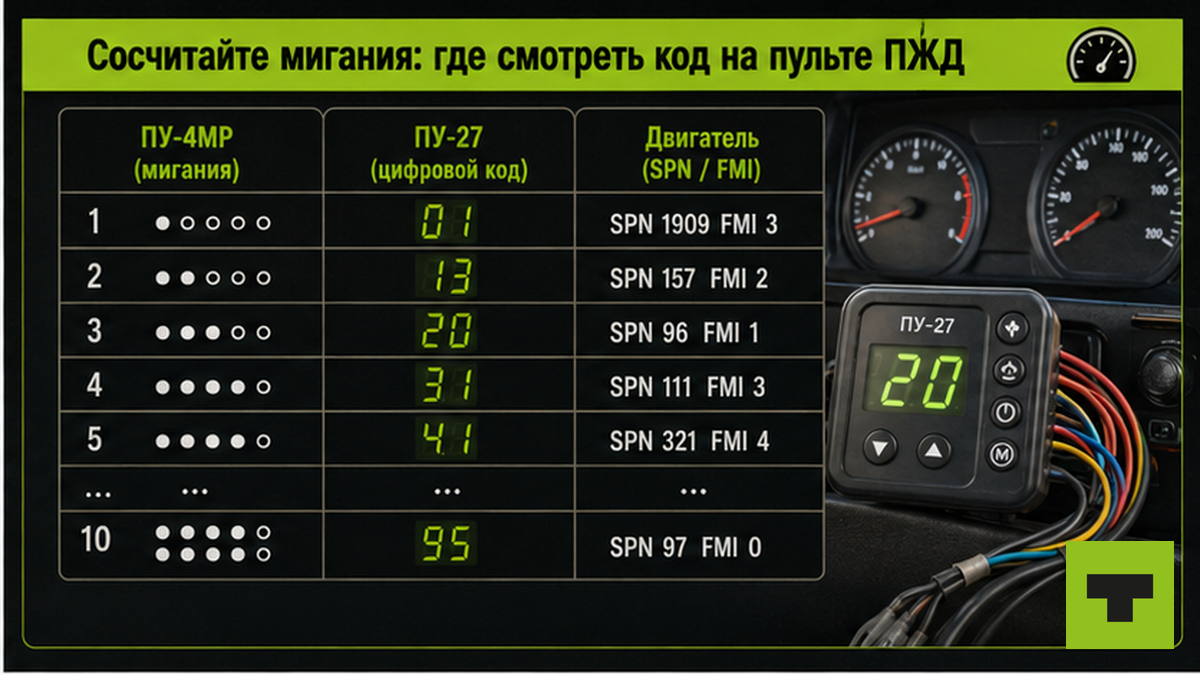

Сосчитайте мигания: где смотреть код на пульте ПЖД

ПЖД (предпусковой жидкостный подогреватель) — это отдельная «мокрая» автономка, которая греет двигатель тосолом, а не салон. Диагностика без сканера: смотрите светодиод на пульте управления или индикатор «КОНТРОЛЬ» на панели КамАЗа.

Алгоритм простой:

1. Остановите цикл ПЖД, заглушите основной двигатель.
2. Запишите: светодиод горит постоянно, не горит или мигает.
3. Если мигает — считайте число вспышек подряд до паузы. Пауза — новая серия. Код 2 — это две вспышки, потом тишина.
4. На ПУ-27 с цифровым дисплеем запишите код с экрана (01, 13, 20 и т.д.) — это тот же язык, что мигания на ПУ-4МР.

Типичная ошибка: путать мигания ПЖД с лампой «Чек» двигателя или кодами SPN/FMI на бортовом компьютере. Это разные системы. На КамАЗе стоят модификации 14ТС-10-С и 14ТС-10-GP — таблица миганий для них одна по РЭ производителя Адверс.

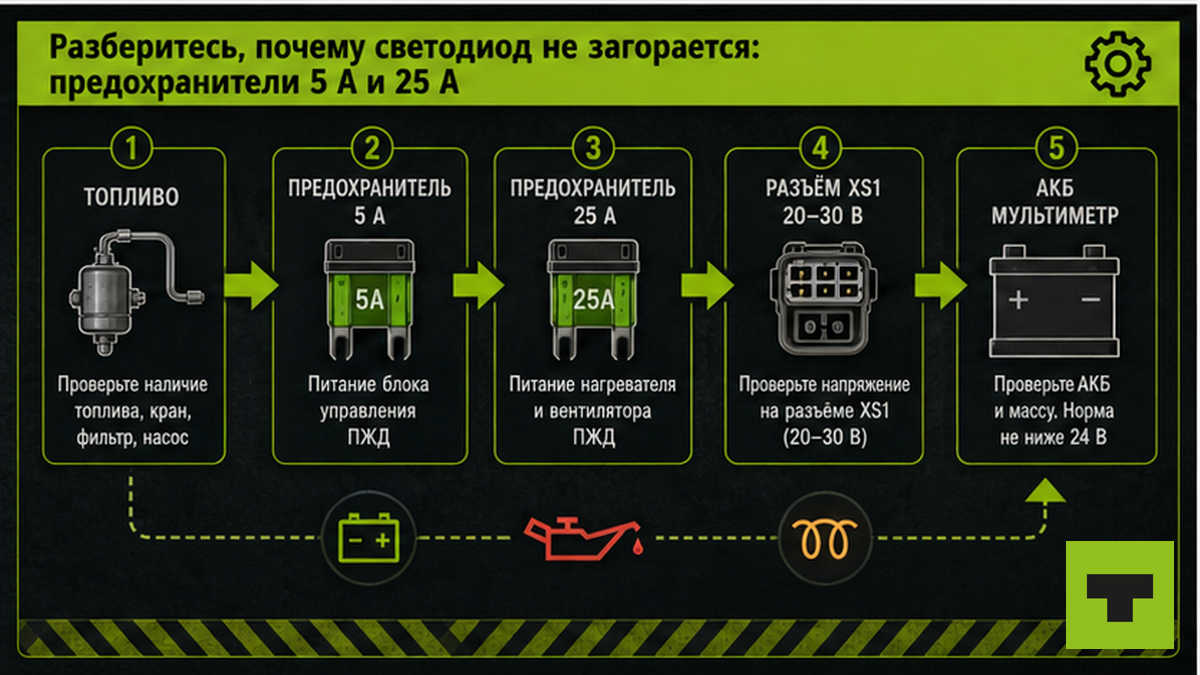

Разберитесь, почему светодиод не загорается: предохранители 5 А и 25 А

Если индикатор мёртвый, это не значит «код нулевой». Часто просто нет питания. По фрагменту РЭ для КамАЗа при перегорании предохранителей 5 А (цепь управления) или 25 А (силовая цепь) светодиод не светится и пуск не идёт.

Чек-лист за 5 минут:

• Топливо в баке ПЖД есть, крышка закрыта.
• Предохранители 5 А и 25 А целые (вынуть, осмотреть нить, при сомнении заменить аналогом по номиналу).
• Напряжение на разъёме питания XS1 или XP6 по схеме вашей машины — при сети 24 В между нужными контактами не ниже 20 В и не выше 30 В.
• Если на клеммах нет 24 В — сначала проверка АКБ мультиметром, не ПЖД.

На практике после ночи на стоянке виноват разряженный аккумулятор или окисленный минус на раме. Пока нет питания, любая «таблица кодов» бесполезна.

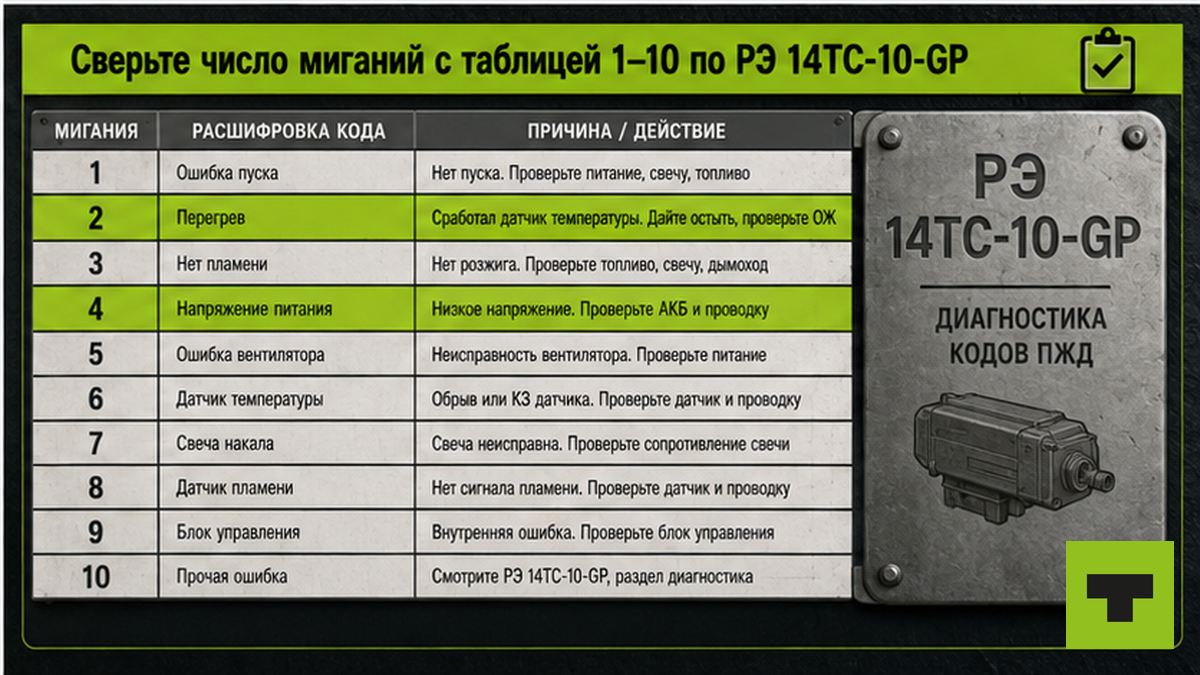

Сверьте число миганий с таблицей 1–10 по РЭ 14ТС-10-GP

В сети публикуют разные таблицы. Канон для рейса — РЭ 14ТС-10-GP (Адверс, 2019). Распечатайте одну таблицу и положите в бардачок.

На ПУ-27 код 20 — «нет связи блок–пульт», по смыслу близко к «8 миганиям» в обзорах. Один источник истины в кабине снимает панику на морозе.

Устраните код 2: топливо, прокачка и воздухозаборник на −30 °C

Два мигания после трёх попыток на морозе — самый частый зимний сценарий в Якутии. Блок сделал две автоматические попытки и сдался. Причина часто не в «сгоревшем ЭБУ», а в топливе и воздухе.

Цепочка на стоянке:

Залить/прогреть топливо → очистить воздухозаборник и газоотвод → прокачать топливо → проверить сетку и отверстие φ1,5 мм у камеры сгорания → один новый цикл пуска

1. Убедитесь, что солярка в баке ПЖД не замерзла. Если сомневаетесь — смотрите отдельный разбор что делать, если замёрзла солярка.
2. Очистите воздухозаборник снаружи от снега и льда, проверьте газоотвод.
3. Прокачайте топливо по инструкции на вашем пульте (кнопка прокачки или ручной насос).
4. Осмотрите топливный фильтр и подогреватель топливного фильтра зимой на основном двигателе — косвенно влияет на качество подачи.
5. Выключите питание ПЖД на 10–30 с, включите снова. При успехе светодиод горит постоянно в работе.

Типичная ошибка: сразу менять свечу при коде 2. Сначала топливная цепь и воздух — в 80 % случаев на морозе хватает прокачки.

Остановите перегрев: код 1 и когда не жечь помпу повторным пуском

Одно мигание — перегрев. По РЭ это температура выше 102 °C или разница между датчиками 85 °C и 70 °C больше 20 °C. На морозе кажется странным, но воздушная пробка или мёртвая циркуляционная помпа дают именно этот код.

Не делайте: не крутите ПЖД снова «чтобы прогрелось». Повторные пуски усугубляют перегрев теплообменника.

Делайте: дайте остыть 15–20 минут. Проверьте уровень тосола в контуре ПЖД, нет ли воздушных пробок, крутится ли циркуляционный насос (слух, вибрация шланга). Если ΔT датчиков снова уходит за 20 °C — ехать в сервис, не форсировать.

Часто ломается помпа после долгого простоя. В РЭ воздухозаборник и свечу проверяют каждые 1000 моточасов.

Проверьте код 4: свеча подогревателя и нагнетатель, не свечи двигателя

Четыре мигания — зона, где водители тратят деньги зря. Код 4 в РЭ объединяет свечу накаливания подогревателя и мотор нагнетателя воздуха. Это не свечи накала цилиндров дизеля — их проверка другая история.

Пошагово:

1. Мультиметром проверьте напряжение на свече ПЖД от блока — не ниже 12 В при пуске.
2. Осмотрите разъёмы нагнетателя: окисление, обрыв, подплавленная изоляция.
3. Послушайте: при пуске должен быть слышен мотор нагнетателя до розжига.
4. Если свеча новая, а вспышек четыре — меняйте логику: сначала проводка и нагнетатель, потом свечу.

Запчасти для ПЖД (свеча, помпа, предохранители) удобно подобрать в каталоге запчастей на truck14.ru — сверяйте артикул с маркировкой снятого узла.

Снимите код 9: напряжение 24 В на XS1 и заряд АКБ перед повтором

Девять миганий при работающем стартере — сигнал о напряжении. На разъёме XS1 (контакты 4 и 7 по РЭ) при сети 24 В должно быть от 20 до 30 В. Ниже 20 В блок фиксирует ошибку, даже если «на общих клеммах вроде нормально».

На морозе виноват разряженный АКБ после ночи с Webasto и светом в кабине. Схема действий:

• Замерить 24 В сеть и XS1 мультиметром по методике из гайда проверки аккумулятора грузовика.
• Подзарядить или прикурить 24 В систему, не крутить ПЖД с просадкой ниже 20 В на XS1.
• После зарядки — пауза 10–30 с, один цикл пуска.

Если код 9 повторяется при нормальных 24 В — проверьте регулятор генератора и массу. ПЖД и пусковой подогреватель на одном аккумуляторе — просадка бьёт по обоим.

Как понять, что диагностика сработала

В итог вы на финишной прямой, когда можете ответить «да» на все пункты и получите понятный результат диагностики:

• Записали число миганий (или цифровой код ПУ-27) до паузы.
• Нашли строку в таблице 1–10 и выполнили первый безопасный шаг (предохранители, топливо, напряжение).
• Проверили 5 А и 25 А, замерили ≥20 В на XS1 при рабочей сети 24 В.
• Устранили «дешёвую» причину: топливо, воздухозаборник, окисленный разъём, севший АКБ.
• После сброса (выкл. 10–30 с) видите постоянное горение светодиода при работе ПЖД — или осознанно едете в сервис с тем же кодом в блокноте, не крутя блок вслепую.

Разборка камеры сгорания и замена блока — зона ТО. На трассе вы закрываете питание, топливо, воздух, напряжение и обрывы проводки.

Нужна свеча ПЖД, циркуляционная помпа или комплект предохранителей — подобрать запчасть на truck14 по VIN или фото шильдика проще, чем искать «похожую» на стоянке.

Частые вопросы

Сколько раз мигает светодиод при перегреве ПЖД?

Одна вспышка в серии, потом пауза. Это код 1. Не перезапускайте цикл сразу — проверьте циркуляцию тосола и помпу, дайте остыть.

Что делать, если ПЖД не запускается после трёх попыток?

Сосчитайте мигания. Две вспышки — код 2: топливо, прокачка, воздухозаборник, отверстие φ1,5 мм у камеры. Проверьте, не замёрзла ли солярка в баке ПЖД.

Можно ли крутить пуск ПЖД с разряженным АКБ 24 В?

Нет. При просадке ниже 20 В на XS1 появится код 9. Сначала зарядите аккумулятор, потом один цикл пуска.

Чем код 4 отличается от неисправности свечей накала двигателя?

Код 4 относится к свече подогревателя и нагнетателю воздуха ПЖД. Свечи цилиндров дизеля к этой таблице не относятся.

Почему на ПУ-27 цифры, а в статьях пишут про мигания?

Это один блок диагностики: ПУ-4МР показывает вспышки 1–10, ПУ-27 — цифровые коды 01–28. Сверяйте с РЭ 14ТС-10-GP, а не с первой попавшейся таблицей из поиска.

Когда ехать в сервис без повторных пусков?

Повторяется тот же код после чек-листа, код 1 с перегревом, код 5–7 по электрике насосов и датчиков пламени, любые запахи горелого или течь топлива. Запишите число миганий для мастера.

Гаснет ли ошибка сама после устранения причины?

Выключите питание ПЖД на 10–30 секунд и включите снова. При успешном розжиге светодиод горит постоянно. Если код вернулся — не форсируйте, фиксируйте номер и езжайте на ТО.
