Как проверить обгонную муфту генератора на машине без снятия?

Ремень генератора дёргается при включении кондиционера, натяжитель ходит рывками, при запуске слышен металлический звон — уже второй ремень за сезон, а свист не ушёл. На Volvo FH новый поликлиновой ремень запел через 80 км, натяжитель на холостых подпрыгивает. Непонятно, виновата обгонная муфта OAP/OAD, ролик или натяжение. За 20-30 минут у капота вы пройдёте три теста без съёмника и при сомнении — проверку на снятом агрегате, чтобы не менять ремень и генератор наугад.

Обгонная муфта на шкиве генератора работает как односторонняя «трещотка»: в сторону ремня блокируется, против — крутится свободно. Мультиметр здесь бесполезен: износ часто не виден снаружи. Сначала три теста на заведённом моторе, при провале — снятие ремня и проверка шкива руками. На КамАЗ/ЯМЗ с клиновым ремнём без OAP эти тесты не применимы.

Чеклист механика у капота, а не энциклопедия. OAP (overrunning alternator pulley) — односторонняя муфта, OAD (decoupler) — с пружинным демпфером; стоят на еврофурах с поликлиновым ремнём. Принцип как у велосипедной втулки: крутится в одну сторону и стоит в другой. Заклинившая или проскальзывающая муфта бьёт по ремню, натяжителю и подшипнику генератора — отсюда второй ремень за сезон и металлический звон при пуске.

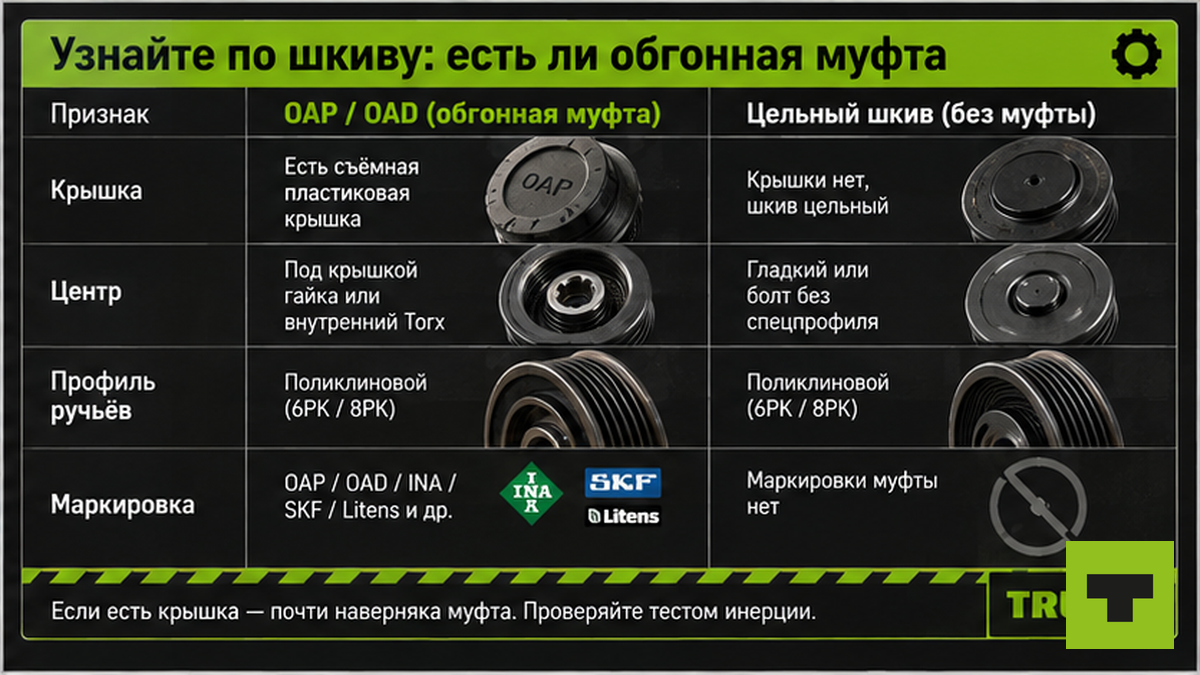

Узнайте по шкиву: есть ли обгонная муфта

Пластиковая крышка на шкиве генератора — признак OAP или OAD. Стопорная гайка и цельный металлический шкив без крышки — обгонной муфты нет, дальше работаем только с натяжением и роликами. Подготовка: мотор прогрет, стояночный тормоз, капот открыт, посторонние шумы (компрессор, отбойник) исключены. Второй человек пригодится для теста с глушением.

Типичная ошибка — начинать с мультиметра на клеммах: Gates и Litens прямо указывают, что износ OAP/OAD часто не виден снаружи, диагностика механическая. Избегайте замера напряжения как первого шага: просадка зарядки бывает от муфты и от ремня, но он не покажет, крутится ли шкив свободно в обратную сторону.

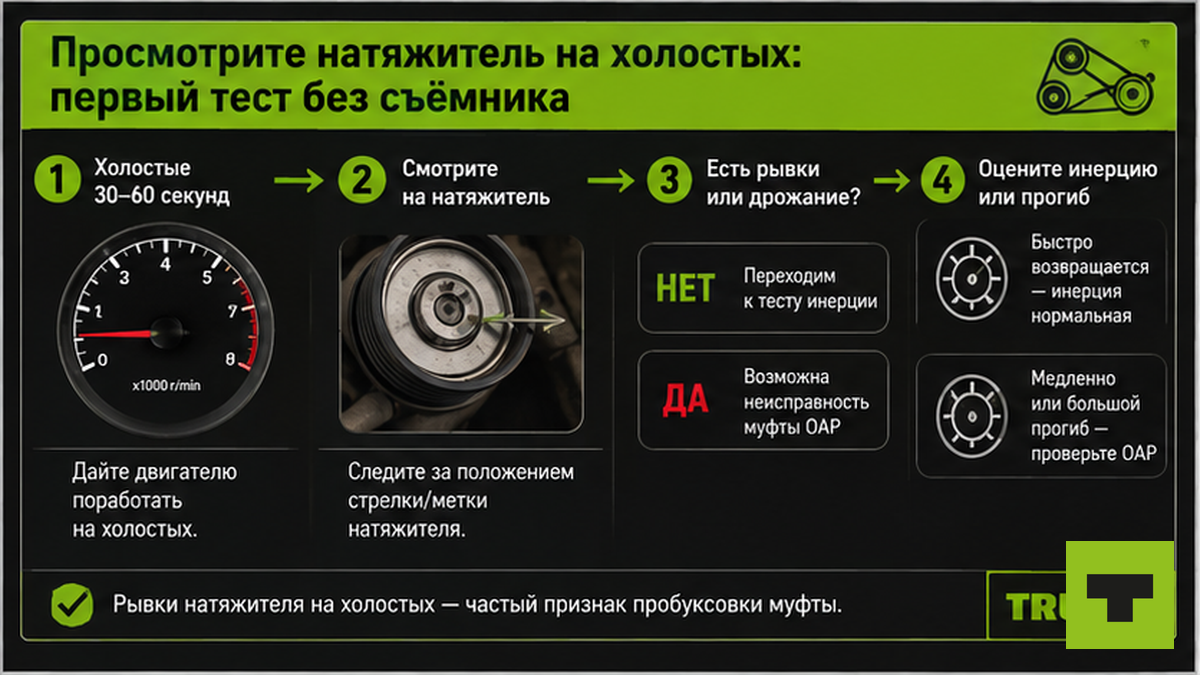

Просмотрите натяжитель на холостых: первый тест без съёмника

30-60 секунд на холостых смотрите автоматический натяжитель. Исправная муфта гасит микрорывки коленвала — стрелка почти не дёргается. Избыточный ход, рывки, «бьющий» ремень — подозрение на изношенную OAP/OAD, даже при нормальном прогибе. На практике этот тест отделяет слабый ремень от мёртвой муфты: натяжитель спокоен, а свист есть — проверьте натяжение ремня генератора по прогибу. Натяжитель прыгает — не меняйте ремень вслепую, новый ремень на заклинившей муфте снова запоёт через сотню километров.

1. Холостые, климат и фары выключены.
2. Наблюдайте натяжитель 30-60 секунд.
3. Рывки есть — к тесту инерции; нет — прогиб ремня и ролики.

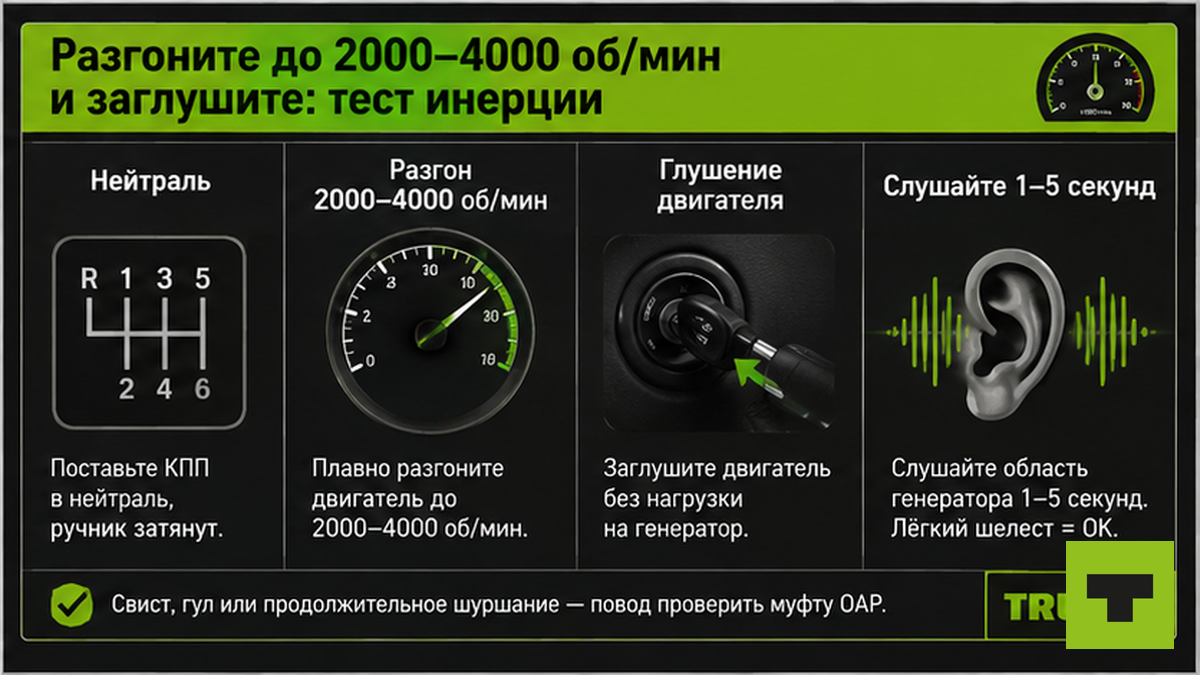

Разгоните до 2000-4000 об/мин и заглушите: тест инерции

Нейтраль, ручник, разгон до 2000-4000 об/мин (Gates и Triscan указывают диапазон 2000-2500, на грузовиках допустимо до 4000), резко заглушите зажигание. Слушайте у генератора 1-5 секунд. Исправная муфта даёт краткий «шелест» или жужжание — ротор по инерции крутится дольше ремня, соотношение шкивов коленвал/генератор 2:1-3:1 делает инерцию заметной. Мгновенная остановка шкива вместе с ремнём — заклинивание.

На снятом генераторе ротор часто крутится рукой «нормально», а под нагрузкой ремня муфта проскальзывает — типичная ловушка, когда меняют живой агрегат из-за свиста. Водитель Volvo FH на межсезонье: механик гонял до 2500 об/мин, после глушения шкив замирал с ремнём, без шелеста. Включили фары и отопитель — просадка зарядки на панели. Off-vehicle обойма крутилась в обе стороны — меняли OAD на шкиве, не весь генератор.

Безопасность: сделайте тест только на ровной площадке, ручник, нейтраль, никого у вентилятора. Один у руля, второй у генератора.

Включите климат и фары: вибрация и просадка зарядки

На холостых включите климат-установку кабины на полную, фары, отопитель. Используйте этот режим как нагрузочный тест: вибрация ремня у шкива генератора, дёрганье натяжителя, просадка зарядки на панели — шкив не демпфирует рывки компрессора кондиционера.

Если хотя бы один on-vehicle тест провален — снимите ремень (генератор можно не снимать), проверьте ролики на люфт и соосность шкивов линейкой. Так исключают «ложную муфту», когда виноват кривой ролик или перекос.

Летом те же симптомы разбирают в материале про свист ремня генератора летом — сравните, не списываете ли износ OAP на жару и пыль.

Workflow on-vehicle: идентификация шкива → натяжитель 30-60 с → разгон и глушение → нагрузка климатом → при провале снять ремень → off-vehicle два направления → вердикт

Вопросы по OAP/OAD — в Telegram-канал Truck.

Сравните OAP и OAD: таблица перед заказом

OAP блокируется как трещотка — в сторону ремня не крутится, против свободно. OAD добавляет пружинный ход в сторону привода и сильнее гасит колебания; при проверке ключом overrun больше 1-1,5 Нм — брак. Не ставьте OAP вместо OAD «подешевле» — натяжитель снова дёрнется под климатом. Перед заказом сверьте артикул по VIN и фото старого шкива.

Шкив или подшипник — запчасти на truck14.ru по VIN.

Покрутите шкив на снятом генераторе: три сценария

Держите внутреннее кольцо, крутите внешнюю обойму:

• Исправно: в сторону ремня не крутится, против — свободно.
• Заклинивание: не крутится ни туда, ни обратно — меняем OAP/OAD, далеко не ехать.
• Проскальзывание: в обе стороны — муфта мертва; хруст — муфта и подшипник.

Ржавая металлическая пыль под пластиковой крышкой — скорый отказ, не откладывайте. На Volvo FH внешняя обойма крутилась в обе стороны, подшипник хрустел — поставили OAD на шкив, ремень перестал петь, натяжитель успокоился. Экономия: шкив вместо всего генератора, если обмотка и мост в порядке.

КамАЗ и ЯМЗ с клином: муфты нет

На классике КамАЗ/ЯМЗ с клиновым ремнём цельный шкив со стопорной гайкой — обгонной муфты нет. Тест инерции OAP сюда не переносите, не ищите несуществующую крышку. Свист, рывки натяжителя и просадка зарядки — прогиб клинового ремня 15-22 мм при усилии около 40 Н, ролики, соосность. Для еврофур с поликлином другие цифры: 6-10 мм при ~44 Н — не смешивайте нормы.

Зимой дополнительно проверьте генератор в мороз: холодный разряженный АКБ и слабый ремень дают похожую просадку на панели. Без теста инерции легко списать всё на мороз.

Зафиксируйте вердикт и чек-лист перед рейсом

Запишите итог трёх on-vehicle тестов и off-vehicle:

Схема: натяжитель спокоен + инерция есть + нагрузка без вибрации → муфта ок, копаем ремень/ролики → провал инерции → меняем OAP/OAD → хруст → муфта + подшипник → вал не крутится → генератор в сервис

В результате проверки вы сможете однозначно выбрать: «муфта исправна — копаем ремень/ролики», «меняем OAP/OAD», «муфта + подшипник» или «генератор в сервис». Не меняйте ремень второй раз за сезон, пока не пройдёте тест инерции на прогретом моторе.

1. Натяжение по РЭ и ролики.
2. Тест инерции на прогретом моторе раз в сезон.
3. Крышка шкива цела, нет ржавой пыли.
4. Запас ремня и артикул OAP/OAD в кабине.
5. При заклинивании — не на дальняк без замены.

Подобрать запчасть на truck14 по модели; после монтажа повторите тест инерции. Разборы по ремню — подписаться в Telegram.

Частые вопросы

Как проверить обгонную муфту генератора не снимая?

Три теста у капота: наблюдение натяжителя на холостых 30-60 секунд, разгон 2000-4000 об/мин с резким глушением (слушать инерцию 1-5 секунд), включение климата и фар с контролем вибрации ремня. Любой провал — снимите ремень и крутите шкив руками в двух направлениях, генератор снимать не обязательно.

Почему ремень вибрирует при кондиционере?

Изношенная OAD не гасит рывок компрессора. Подтвердите тестом под нагрузкой и вращением шкива в двух направлениях на снятом генераторе.

Можно ли ехать с заклинившей муфтой?

На дальняк — нет. Заклинившая муфта перегружает ремень и подшипники, ремень рвётся без предупреждения на трассе. Короткий перегон до сервиса — на свой риск, с запасным ремнём в кабине и без полной нагрузки климатом.

Чем проверка OAP отличается от OAD?

OAP — трещотка. OAD — пружинный ход в сторону ремня; overrun > 1-1,5 Нм или вращение в обе стороны — замена.

Нужен ли мультиметр?

Для муфты — нет. Заклинивание и проскальзывание видны только механически: инерция при глушении и шкив руками.

Есть ли муфта на КамАЗ с клином?

Обычно нет. Ищите прогиб 15-22 мм и ролики, не тест инерции OAP.

Когда менять муфту, а когда генератор?

Только OAP/OAD — если зарядка в норме и виноват шкив. Подшипник — при хрусте. Весь агрегат — если вал не крутится или горит лампа АКБ при исправном ремне.
