Как проверить датчик уровня топлива грузовика мультиметром перед рейсом?

Стрелка топлива прыгает или замирает на четверти, а до АЗС по Лене 200 км. Непонятно, виноват поплавок, окисленный разъем под кабиной, масса или приборка. Менять датчик наугад дорого, ехать вслепую страшно. Водитель КамАЗа после ночевки увидел «полный бак», через 80 км стрелка упала на ноль — на сервисе оказался живой датчик и мертвый разъем после конденсата. За 20 минут у бака с мультиметром вы получите четыре строки в блокноте и сможете решить, виноваты проводка или датчик, ехать в рейс или чинить до выезда.

ДУТ (датчик уровня топлива) — это поплавок с переменным резистором: при движении поплавка сопротивление меняется, приборка переводит омы в деления шкалы. Сначала проверяйте питание цепи и разъем, потом омы на датчике. В результате получите понятный вердикт: контакты, проводка, датчик или щиток. Таблицы из интернета противоречат друг другу: для одной схемы полный бак ~7 Ом, для КамАЗ пустой 200-300 Ом и полный до 20 Ом. Сверяйте только с руководством своей машины.

Угол простой: чеклист дальнобойщика в мороз, а не лекция про устройство бака. Мультиметр — прибор с двумя щупами, который показывает напряжение (режим DC В) и сопротивление (режим Ом). На грузовике разъем ДУТ чаще на раме под кабиной, а не в салоне. Шаг 1 — симптомы в блокнот, дальше замеры и решение без лишней разборки.

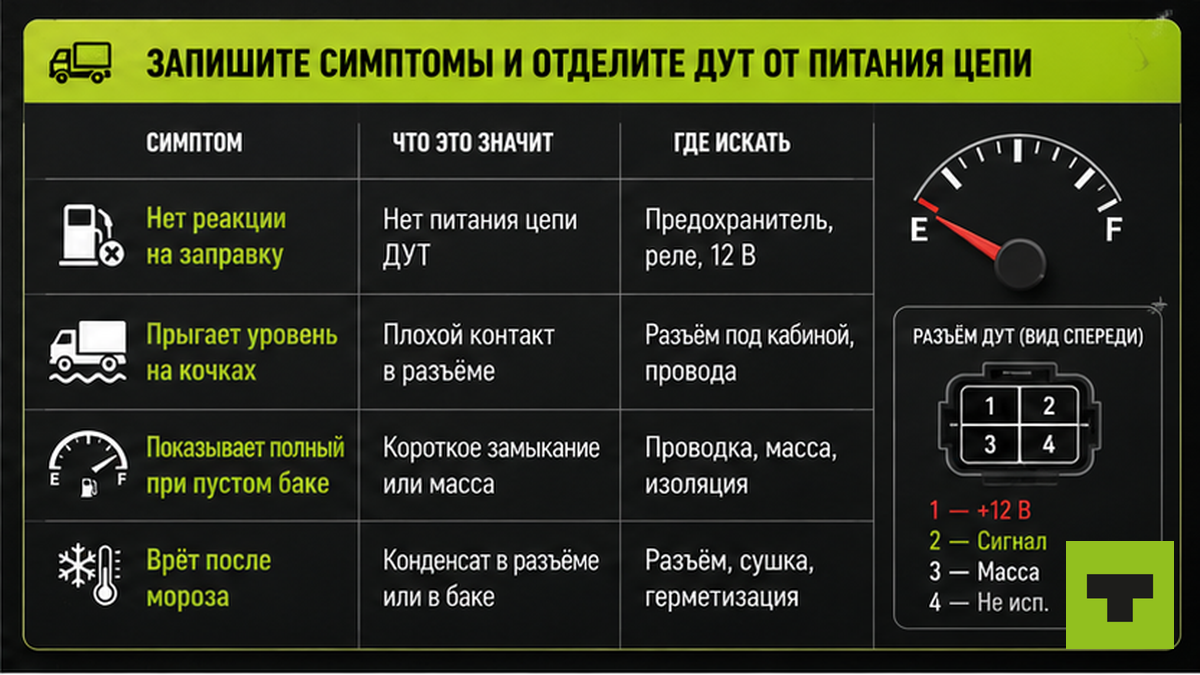

Запишите симптомы и отделите ДУТ от питания цепи

Типичная ошибка — сразу снимать датчик с бака, хотя стрелка мертвая при любой заправке. Сначала зафиксируйте поведение в блокноте:

• стрелка не реагирует на заправку;
• прыгает на кочках, на ровной ровная;
• показывает полный бак при пустом или ноль после заправки;
• зависла на четверти после морозной стоянки.

Включите зажигание без запуска двигателя. На исправной цепи стрелка откликается сразу, без хаотичных рывков. Если реакции нет — смотрите предохранитель цепи ДУТ и питание ~12 В на разъеме, а не поплавок. Порядок проверки предохранителей на грузовике разобран в материале как проверить блок предохранителей грузовика

На тягачах с CAN вместо омметра нужен сканер (коды P0460-P0463). Для аналогового поплавка на КамАЗ, ГАЗели и МАЗ — шаги ниже.

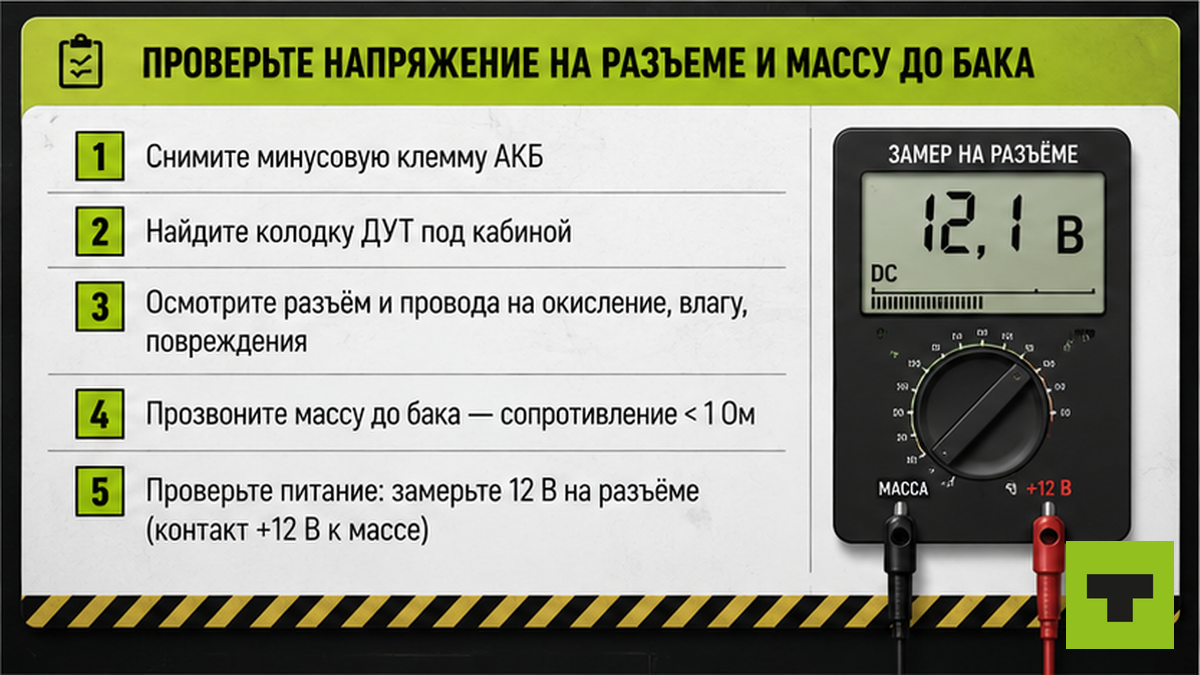

Проверьте напряжение на разъеме и массу до бака

Заглушите двигатель, снимите минус с АКБ или выньте предохранитель цепи ДУТ. Работайте без открытого пламени. Бак лучше не полный: после остывания снизьте давление, аккуратно открутив крышку.

Найдите колодку на лонжероне или раме — на грузовиках она часто под кабиной, жгут идет к баку. Осмотрите окисление, залом проводов, следы конденсата. Прозвоните массу до рамы: сопротивление должно быть меньше 1 Ом. Плохая масса дает «полный бак» или ноль без вины датчика. Подробный порядок замера массы — в гайде как проверить массу двигателя грузовика; для ДУТ важна любая надежная точка на раме.

Верните питание, включите зажигание. Между питанием и массой на разъеме — стабильные ~12 В по схеме модели. Просадка — проводка или предохранитель. На АКБ норма, на разъеме нет — обрыв жгута под кабиной.

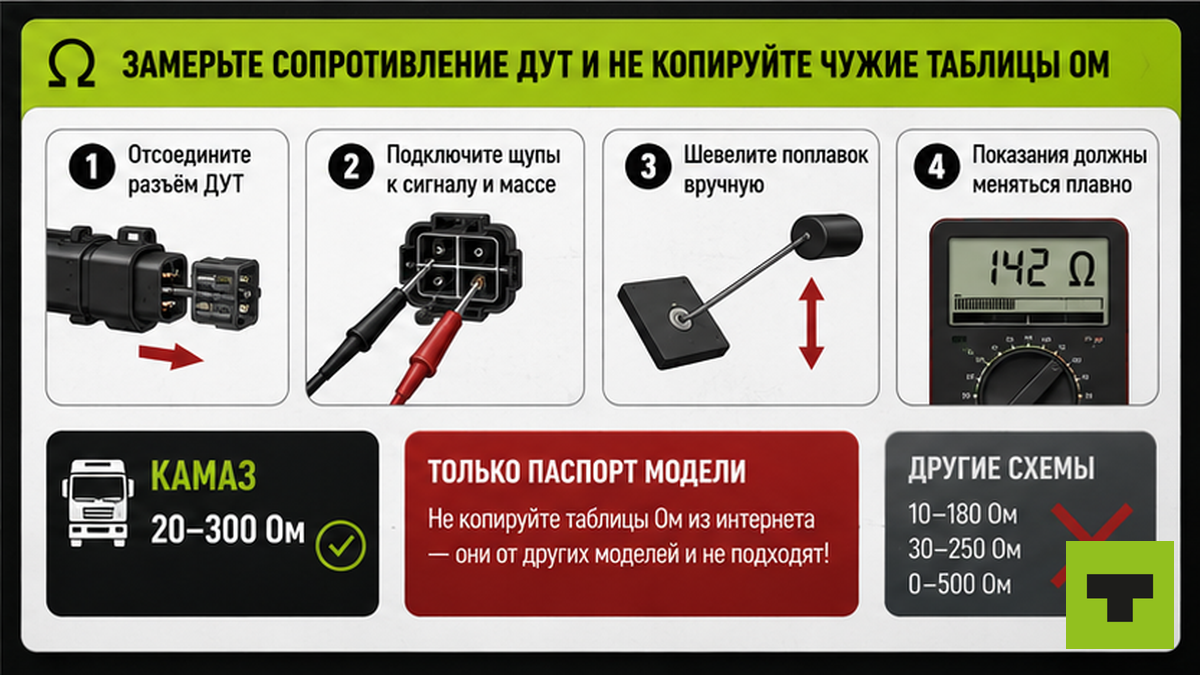

Замерьте сопротивление ДУТ и не копируйте чужие таблицы ом

Отсоедините разъем от датчика. Используйте мультиметр в режиме Ом, щупы на сигнальный контакт и корпус (массу) ДУТ. Плавно шевелите поплавок рукой или слегка покачайте машину на ровной площадке. Сопротивление должно меняться плавно, без скачков и обрывов.

На практике в сети встречаются противоположные «нормы». Один источник для рычажного ДУТ дает полный бак около 7 Ом, половину 108-128 Ом, пустой 315-345 Ом. Для КамАЗ в других гайдах — пустой 200-300 Ом, полный до 20 Ом, по ходу поплавка плавно 10-200 Ом. Избегайте универсальных таблиц ом из интернета: сравнивайте только с руководством по эксплуатации или сервисной книгой вашего шасси.

Если омы не меняются при движении поплавка — неисправен датчик или трещина поплавка. Если скачут при неподвижном баке — плохой контакт в разъеме или проводке.

Проведите тест замыканием: виноват датчик или приборка

Сделайте тест замыканием: при снятом разъеме на стороне жгута (не датчика) кратко замкните сигнальный провод на массу. Стрелка должна уйти в верхнее положение («полный бак»). Нет реакции — неисправны приборка или провод от разъема до щитка. Стрелка прыгнула вверх — линия до кабины жива, копайте бак и ДУТ.

Замыкание на секунду — достаточно. Логика одна: задать крайнее положение шкалы и смотреть реакцию стрелки.

После морозной стоянки сначала разъем, потом датчик

На Севере и в Якутии после ночевки при -30 и ниже в жгуте под кабиной скапливается конденсат. Контакты темнеют, сопротивление плавает — стрелка врет на четверти или показывает полный бак при пустом баке. Типичная ошибка — заказывать новый ДУТ, хотя достаточно разобрать колодку, просушить, обработать контактной смазкой и проверить массу.

Износ дорожки часто на уровне четверть-половина бака. Верно на полном и пустом, пляшет посередине — датчик. Перед заменой проверьте, не касается ли штанга стенки бака.

Схема диагностики ДУТ на грузовике:

Симптомы в блокноте → зажигание ON (реакция стрелки) → разъем и масса → напряжение 12 В → омы на снятом разъеме → тест замыканием → механика поплавка → решение

Осмотрите поплавок и калибровку перед второй заменой

Снятый ДУТ осмотрите без спешки. Поплавок не должен быть треснутым или залитым соляркой. Рычаг без перекоса, штанговый датчик не цепляет стенку бака. Механика исправна, а стрелка врет — смотрите электрику. Механика битая — меняйте узел.

Новый датчик часто «не попадает» в шкалу длинного бака — нужна таблица «литры — омы» под ваш объем. Не меняйте второй раз подряд: сверьте длину штанги с паспортом бака.

Нужны запчасти на truck14.ru — датчик уровня, разъемы, жгут — подберите по модели шасси после того, как замеры показали неисправность узла, а не только контактов.

На Telegram-канал Truck водители из Якутии делятся кейсами по топливной системе и электрике грузовиков — удобно сверить симптомы до выезда на Лену или трассу.

Примите решение и проверьте результат перед выездом

1. Контакты и масса в норме, омы по паспорту, стрелка врет — ищите обрыв жгута к кабине или ремонт щитка.
2. Омы скачут или вне диапазона мануала — замена ДУТ с калибровкой под объем бака.
3. После чистки разъема показания стабилизировались — в рейс можно, запишите контрольную заправку.
4. Заправьте 20-30 литров на ровной площадке, отметьте сдвиг стрелки и сравните с механическим щупом или калиброванной палкой.
5. Повторите замер ом на пустом и после заправки — две точки в блокноте дешевле эвакуатора с пустым баком между АЗС.

Просадка питания на всей бортсети — сначала проверка аккумулятора мультиметром. Подсос воздуха врет по-другому — см. диагностику подсоса в топливной системе.

Критерий успеха: что записать в блокнот до рейса

Гайд сработал, если у вас на бумаге четыре строки и по ним понятное решение. В итоге вы сможете принять решение по цифрам, а не по догадкам:

• поведение стрелки при включении зажигания (отклик сразу / нет / прыгает);
• сопротивление ДУТ на пустом и полном баке или в двух крайних положениях поплавка — с цифрами из вашего мануала;
• напряжение на разъеме при зажигании и результат теста замыканием сигнала на массу;
• вердикт: контакты, проводка, датчик или щиток — и что сделали перед выездом.

Без записей легко заменить живой датчик или уехать с окисленным разъемом. 20 минут у бака дешевле пустого бака на -35 между заправками.

Когда решение — замена, подобрать запчасть на truck14 по марке и объему бака. Актуальные разборы по рейсу и морозу — если подписаться в Telegram.

Частые вопросы

Можно ли проверить ДУТ без снятия бака?

Да. Большая часть диагностики — разъем под кабиной, напряжение, омы на отключенной колодке и тест замыканием. Снимать датчик нужно только для осмотра поплавка или если омы не меняются при шевелении поплавка снизу.

Почему разные сайты пишут разные омы для полного и пустого бака?

У рычажных и трубчатых ДУТ разная схема подключения: где-то полный бак — минимум ом, где-то максимум. Сверяйте только с руководством вашего КамАЗ, ГАЗели или МАЗ, не с универсальной таблицей.

Стрелка прыгает только на кочках — это датчик?

Чаще разъем или масса. Разберите колодку, замерьте омы при неподвижном поплавке. Скачки без движения поплавка — контакт. Плавное изменение только при качке — возможен износ дорожки в датчике.

После замены новый ДУТ все равно врет — что делать?

Проверьте длину штанги, положение поплавка и калибровку под объем бака. Исправный датчик с неверной калибровкой дает ту же ошибку, что и изношенный. Сверьте таблицу «литры — омы» с реальной заправкой 20-30 литров.

Нужен ли омметр, если есть только контрольная лампа?

Лампа покажет обрыв или КЗ грубо. Для отличия износа дорожки от плохого контакта нужен мультиметр в режиме Ом и записи в двух положениях поплавка. Без ом замена остается угадыванием.

Когда ехать в сервис, а не чинить на стоянке?

Если омы в норме по мануалу, тест замыканием подтверждает исправную линию до щитка, а стрелка все равно врет — неисправна приборка или CAN-цепь на новом тягаче. Тогда нужен сервис со сканером, а не новый поплавок.
