Как проверить электромагнитный клапан печки грузовика на стоянке в мороз?

Утром при −35 °C в кабине ледяной воздух, мотор уже прогрет, а регулятор «горячо-холодно» молчит или щёлкает без тепла. Непонятно: сдох электрокран (электромагнитный клапан в корпусе крана), сели АКБ, перепускной клапан стоит в «лето» или засор в радиаторе. На стоянке за 20–30 минут вы сможете отделить севшую АКБ от мёртвого соленоида, получите понятный результат в блокноте – без снятия панели вслепую и выезда по Лене без обогрева стекла.

Электрокран КУОТ-ЭП рассчитан на мороз до −45 °C, но при U ниже 11 В на 12 В сети он может не щёлкнуть – это не брак. Норма на разъёме при команде «открыть»: 11–15 В (12 В) или 22–30 В (24 В). Щелчок есть, патрубок после крана холодный – клапан внутри не открывает проход. Подача свыше 15 В на 12 В кране убивает встроенный блок. Итог: сначала замеры, потом заказ крана.

На практике водитель на ГАЗель Next при −28 °C купил новый электрокран без щелчка – на разъёме 9,8 В от севших АКБ, старый кран ожил после подзарядки, 3–4 л ОЖ при снятии ушли зря. Ниже чек-лист якутской стоянки: не энциклопедия про соленоид, только замеры и вердикт перед рейсом по Лене.

Электромагнитный клапан печки – электрическая заслонка внутри крана отопителя: катушка тянет шток и открывает проход горячей ОЖ в радиатор печки. Электрокран, КУОТ-ЭП, соленоид – одно и то же. Маркировка 12V или 24V на крышке задаёт нормы напряжения; рабочий диапазон по заводу −45…+80 °C окружающей среды.

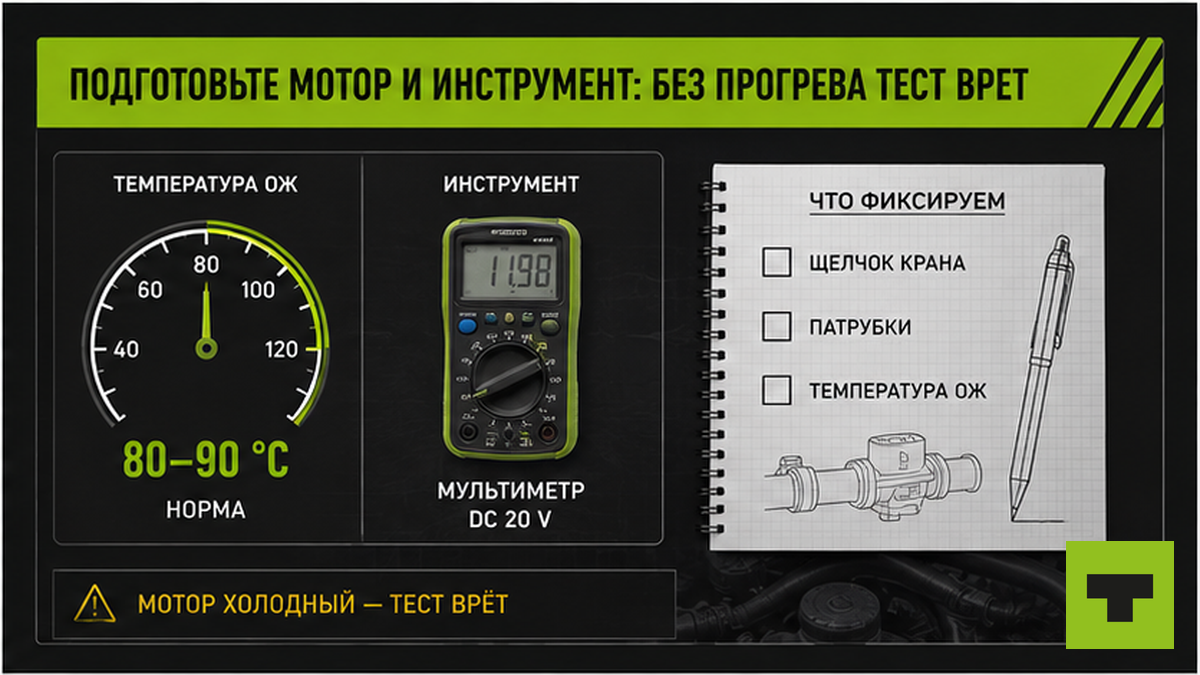

Подготовьте мотор и инструмент: без прогрева тест врет

Тепловой тест без горячей ОЖ в патрубках врет. Прогрейте двигатель до 80–90 °C: термостат открылся, вентилятор радиатора хотя бы раз сработал. Используйте мультиметр (режим DC 20 V и сопротивление 200 Ом), фонарь и перчатки – патрубки обжигают даже при −30.

В блокнот до замеров:

• щелчок у крана есть или нет;
• тепло из дефлекторов на максимальном обдуве;
• патрубки печки: до крана и после – горячие или холодные;
• уровень ОЖ в бачке между MIN и MAX.

Запишите маркировку крана – от неё пороги вольт. Мотор холодный – дождитесь прогрева на холостых 15–20 минут или отложите проверку: на морозе без горячей ОЖ патрубки не сравнить.

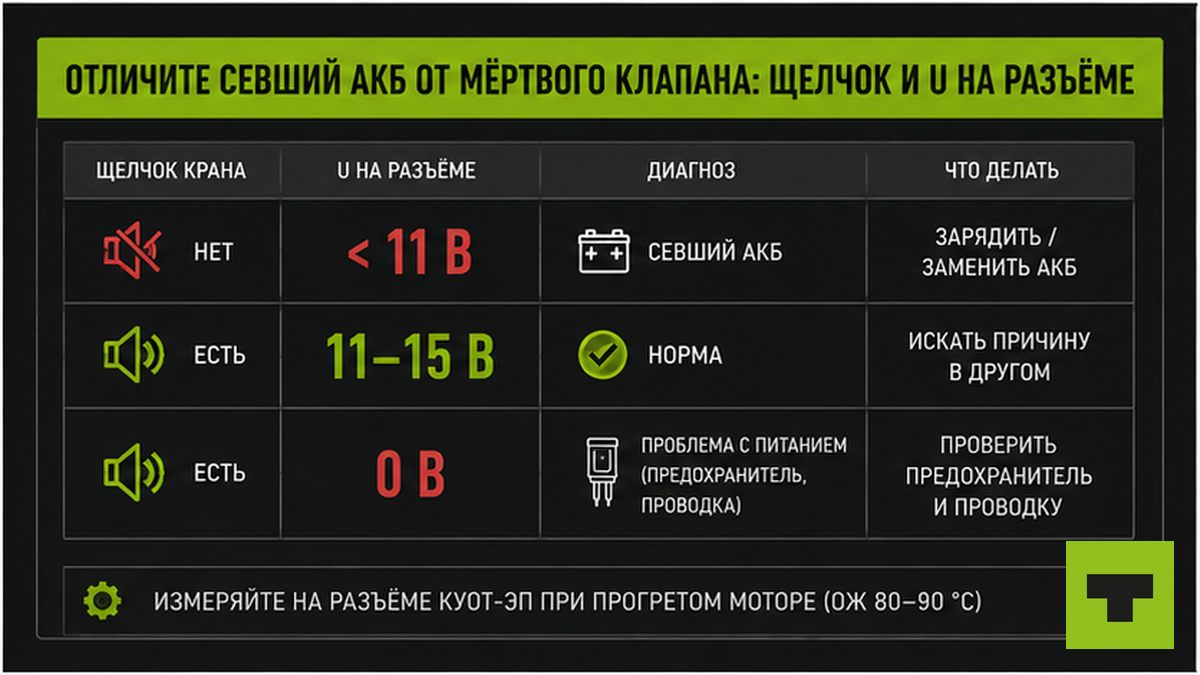

Отличите севший АКБ от мёртвого клапана: щелчок и U на разъёме

На Севере кран «молчит» – и в голове уже заказ соленоида. Сначала слушайте и мерьте. Переключите регулятор «холодно → горячо» несколько раз. Щелчок должен быть у корпуса крана – под панелью, в моторном отсеке, зависит от марки (ГАЗель, КамАЗ, МАЗ, Scania).

Мультиметр на разъёме крана при команде «открыть горячий поток»:

• 12 В сеть: 11–15 В – норма;
• 24 В сеть: 22–30 В;
• ниже 11 В / 22 В – сначала проверка АКБ и клемм мультиметром, чистка массы, подзарядка – не кран;
• 0 В при исправном АКБ – предохранитель, реле, жгут до блока.

Заводская методика КУОТ-ЭП: при U <11 В кран может не переключиться – не брак. На Scania при −20 °C механический кран иногда «отходит» от лёгкого постукивания, при −6 °C проблемы нет – сезонное заклинивание.

Нет U на разъёме при нормальных клеммах – предохранитель печки, реле, жгут до блока. Подсказка по цепям – проверка блока предохранителей грузовика.

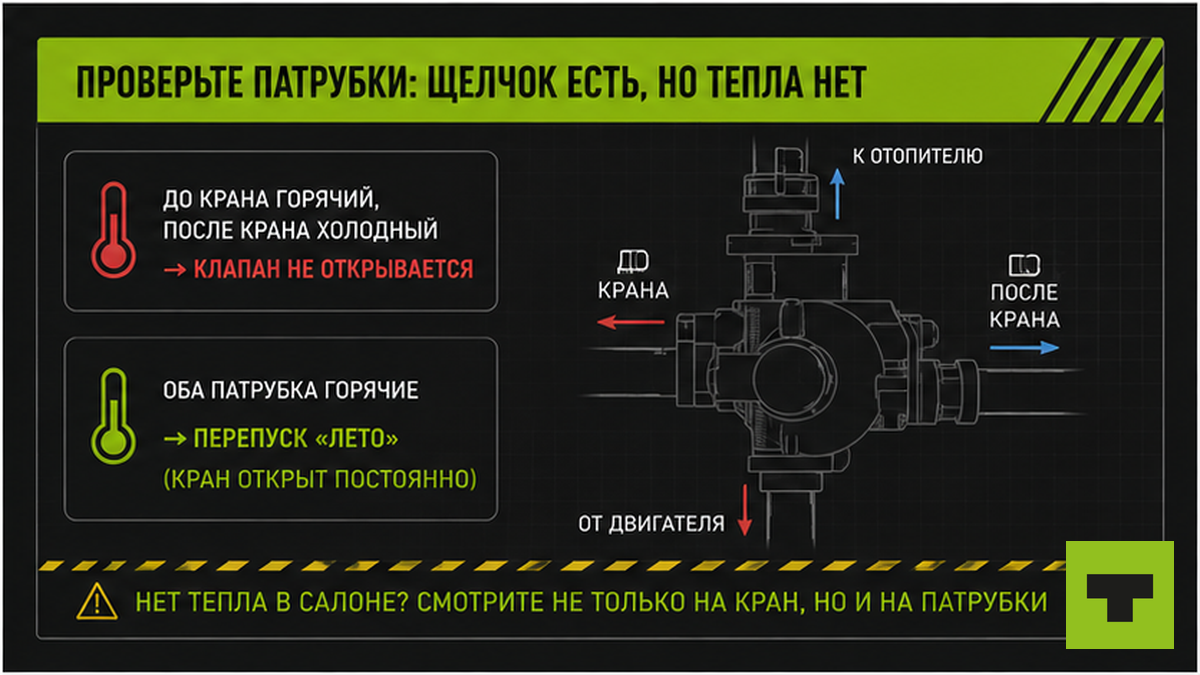

Проверьте патрубки: щелчок есть, но тепла нет

Щелчок без тепла – сценарий «клапан печки щёлкает, но не греет». Катушка сработала, шток внутри не открыл проход: заклинивание, мусор, старая ОЖ.

При открытом кране (команда «горячо») потрогайте:

• патрубок до крана – должен быть горячий на прогретом моторе;
• патрубок после крана – при исправном узле тоже горячий через 1–2 минуты.

До горячий, после холодный при щелчке – клапан внутри, не «слабый мотор». Типичная ошибка – бить молотком на −30: треснет латунь, 3–4 л ОЖ в поддон.

Оба патрубки горячие, салон холодный – кран может быть исправен. Перепускной «лето/зима» (Scania, Volvo, MAN гоняет ОЖ мимо печки), заслонки, обдув. Слабый поток из дефлекторов при горячих шлангах – проверка вентилятора печки и заслонки воздуховода.

Прозвоньте обмотку: OL, ноль и норма 20–60 Ом

Сопротивление катушки – второй фильтр после щелчка и патрубков. Разъём отключён (снятие – 3–4 л ОЖ в поддон, не на холодном моторе без поддона).

Щупы на силовые контакты обмотки (по схеме марки – два пина, не сигнал с панели):

• 20–60 Ом – ориентир для грузовиков (КамАЗ/МАЗ часто 20–40 Ом);
• OL (обрыв) – замена крана, тело часто цело;
• ~0 Ом – короткое замыкание катушки, замена.

Сверьте с мануалом: у легковых HCV 12–50 Ом. На ШИМ-кранах DC-мультиметр может не показать команду – слушайте щелчок.

Bench-тест: кратко штатное U с АКБ через предохранитель 10–15 А на силовые контакты – щелчок и движение. Нет реакции при OL – замена. Не держите подачу дольше пары секунд.

Не гоните кран от зарядки: свыше 15 В убивает блок

Типичная ошибка: «проверю от зарядного 16–18 В». Для 12 В КУОТ-ЭП >15 В убивает встроенный блок без ремонта – прямо в заводской методике.

Рабочий диапазон 90–125 % номинала (для 12 В ~10,8–15 В). Диагностика – штатная сеть с прогретым мотором, не «boost» зарядки. Кран молчит после такой проверки при 13–14 В – блок убит, планируйте замену.

Прочистите фильтр КУОТ: если кран клинит снова через неделю

Заменили кран – через неделю снова холодный салон. Частицы >1,5 мм забивают сетку фильтра КУОТ-2/3-ЭП и снова заклинивают шток.

Действия при снятии:

• осмотреть входную сетку;
• проверить цвет ОЖ – ржавая «каша» тянет фильтр;
• при повторных клинах – промывка контура, не третий кран за сезон.

Рычаг перепуска в «зима», не «лето». Общий разбор – что делать, если не греет печка грузовика зимой.

Схема диагностики на стоянке:

Симптом в блокнот → щелчок и U на разъёме → патрубки до/после → предохранитель/реле при нуле → прозвонка обмотки → фильтр и перепуск → вердикт и рейс

Пройдите чек-лист за 20–30 минут: от щелчка до вердикта

Сделайте проход по списку: каждый шаг ниже – 2–3 минуты. Используйте блокнот для U, Ом и температуры патрубков – итогом станет одна строка вердикта перед рейсом.

1. Прогрейте мотор до 80–90 °C, выпишите симптомы и маркировку 12V/24V на кране.
2. Переключите «холодно → горячо», слушайте щелчок у корпуса крана.
3. На разъёме при команде «открыть» замерьте U: 11–15 В (12 В) или 22–30 В (24 В).
4. При U ниже нормы – АКБ, клеммы, масса; при 0 В – предохранитель и реле цепи отопителя.
5. Потрогайте патрубок до и после крана: до горячий, после холодный при щелчке – клапан не открывает.
6. Отключите разъём, прозвоньте обмотку: 20–60 Ом норма, OL или 0 Ом – замена.
7. Оба шланга горячие, салон холодный – перепуск «лето», заслонки, вентилятор, не электрокран.
8. При повторном клине – сетка фильтра КУОТ и качество ОЖ.
9. Запишите вердикт: кран исправен / нет питания / клапан заклинил / не кран.

Критерий успеха – результат на стоянке: щелчок (или объяснённая причина без него), U ≥11 В (12 В) / ≥22 В (24 В), горячий патрубок после крана, тёплый поток из дефлекторов 15+ минут, одна строка вердикта в блокноте.

В рейс – при тепле в кабине от 30 минут, норме ОЖ, без течи; временный обход шланга только если знаете схему. Не выезжать – при U <11 В в пути без подзарядки, течи 3–4 л при снятии, «чуде» после удара молотком.

Нужен кран после таблицы замеров? Запчасти на truck14.ru – краны отопителя с маркировкой 12V/24V. В Telegram-канал Truck водители с Севера делятся, что реально клинит на −35 и какой кран держит сезон.

Сфотографируйте маркировку КУОТ-ЭП перед заказом – перепутать 12V и 24V на тягаче = новая покупка. Снятие без поддона на горячем моторе – ожог и литры ОЖ в лицо.

Диагноз «не кран» – не тратьте 15–25 тыс. ₽ на электрокран: перепуск, заслонки, обдув. «Клапан заклинил» – подобрать запчасть на truck14 с записанными U, Ом и температурой патрубков. Кейсы с морозных стоянок – подписаться в Telegram.

Частые вопросы

Как проверить электромагнитный клапан печки без снятия панели?

Слушайте щелчок при переключении «горячо-холодно», мерьте U на разъёме (11–15 В для 12 В сети), потрогайте патрубки до и после крана на прогретом моторе. Этого достаточно, чтобы отделить питание от заклинившего штока.

Клапан щёлкает, но печка не греет – что не так?

Катушка сработала, клапан внутри не открыл проход. Патрубок после крана холодный при горячем «до» – планируйте снятие, прозвонку 20–60 Ом и замену. Если оба патрубки горячие – ищите перепуск «лето» или заслонки.

Норма сопротивления обмотки мультиметром?

Ориентир для грузовиков 20–60 Ом (КамАЗ/МАЗ часто 20–40 Ом). OL – обрыв, замена. Около 0 Ом – КЗ катушки. Сверьте с мануалом вашей модели крана.

Почему на морозе нет щелчка, а кран новый?

При U ниже 11 В на 12 В сети завод не считает кран неисправным – соленоид просто не тянет. Подзарядьте АКБ, почистите клеммы. Не проверяйте от зарядки выше 15 В – убьёте блок.

Можно ли проверить кран от аккумулятора на стоянке?

Кратко, через предохранитель 10–15 А, штатным U (12 или 24 В по маркировке). Не держите подачу и не используйте «boost» зарядки. Щелчок без движения штока при нормальной обмотке – внутреннее заклинивание.

Когда электрокран точно не виноват?

Оба патрубки печки горячие, салон холодный, обдув слабый или заслонки не переключаются – проблема в перепуске, воздуховодах или моторе вентилятора, не в соленоиде крана.

Сколько ОЖ выльется при снятии крана?

Ориентир 3–4 л – подставьте поддон, дождитесь прогрева и снижения давления. Снимать на холодном моторе с горячей системой – риск ожога и лишних литров в поддон.
