Как проверить предохранитель цепи зарядки грузовика мультиметром зимой?

Лампа зарядки горит на морозе, мини-вставки в кабине «целые», силовой 60 А под капотом при прозвонке молчит — и тянет поставить жучок, лишь бы уехать при −30 °C. Водитель КамАЗ 65115 перед рейсом в Якутию видел то же: в F3 все на месте, а мультиметр на F5 молчит из-за микротрещины. За 20 минут у панели вы получите понятный результат: найдете ALT/D+, проверите мультиметром и сможете решить, менять вставку или копать проводку B+.

Цепь зарядки на 24-вольтовом грузовике делится на силовой B+ (часто 60-100 А у АКБ или на панели передка) и отдельный ALT/D+ на возбуждение генератора (обычно 5-15 А в кабинном блоке). Исправная мини-вставка прозванивается около 0 Ом; в гнезде при включенном зажигании на обеих ножках около 24 В. После замены тем же номиналом лампа гаснет при работающем моторе, на АКБ 27,0-28,5 В после 3-5 минут прогреева.

Это не теория про генератор, а чеклист механика в гараже перед выездом на Лену: где искать вставку без полной схемы, как не обмануться «целым» стеклом и когда перестать крутить предохранители и искать короткое замыкание.

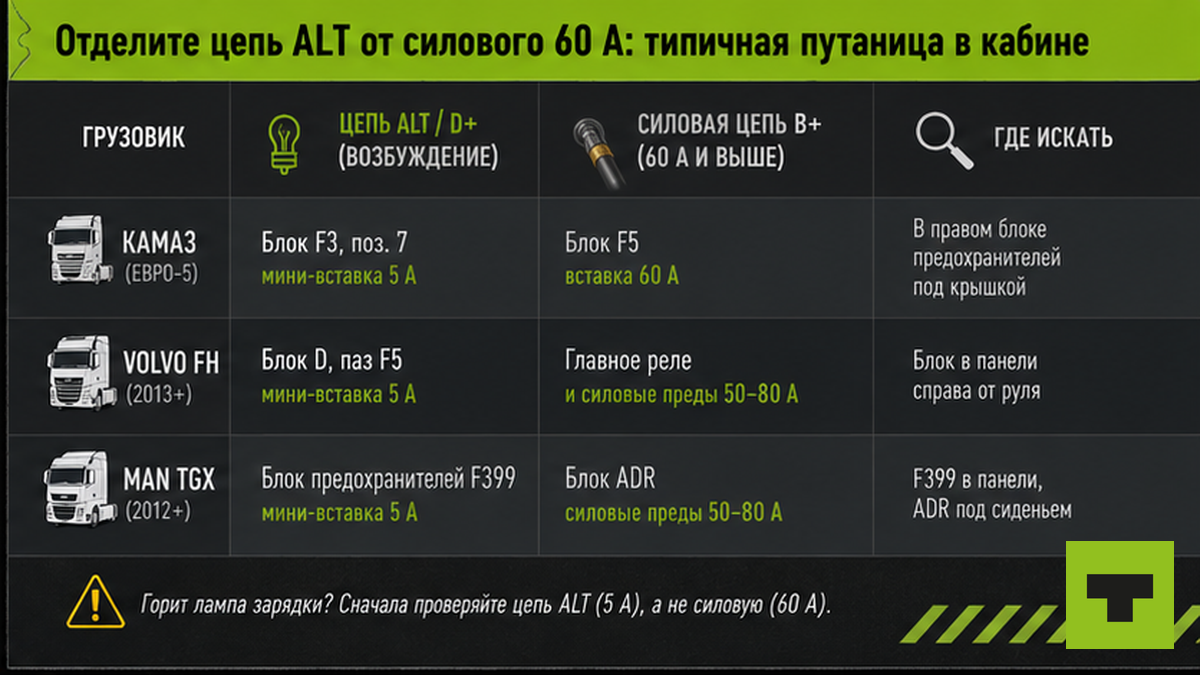

Отделите цепь ALT от силового 60 А: типичная путаница в кабине

Когда лампа зарядки горит при работающем моторе, первая мысль — «сгорел генератор». На практике чаще ломается именно цепь возбуждения: без тока на клемме D+ (или «61») генератор крутится ремнем, но не начинает заряжать. Силовой предохранитель B+ защищает толстый провод от генератора к АКБ — это другая линия.

На КамАЗе Евро-4 силовой F5 на панели передка сидит в цепи «Генератор — предохранитель — АКБ». Обмотка возбуждения — отдельная мини-вставка в позиции 7 блока F3 или F6. Визуально обе могут выглядеть нормально, но отвечают за разное. Типичная ошибка — прозвонить только силовой 60 А под капотом и решить, что «все предохранители целые».

На Volvo FH 12 одна мини-вставка F5 на 5 А в блоке D защищает сразу лампу зарядки, возбуждение генератора («61») и фонари заднего хода. Перегоревший ALT убивает и индикацию, и цепь D+ одновременно. На MAN TGX ищите F399 в кабинном блоке — зарядка и питание возбуждения по клемме 15; на машинах с ADR цепь идет через реле, и «отказ гены» бывает не только из-за вставки.

Если сомневаетесь, с чего начать диагностику всей зарядки, сверьтесь с материалом как проверить генератор грузовика в мороз — там три замера на клеммах АКБ, которые дополняют проверку предохранителя.

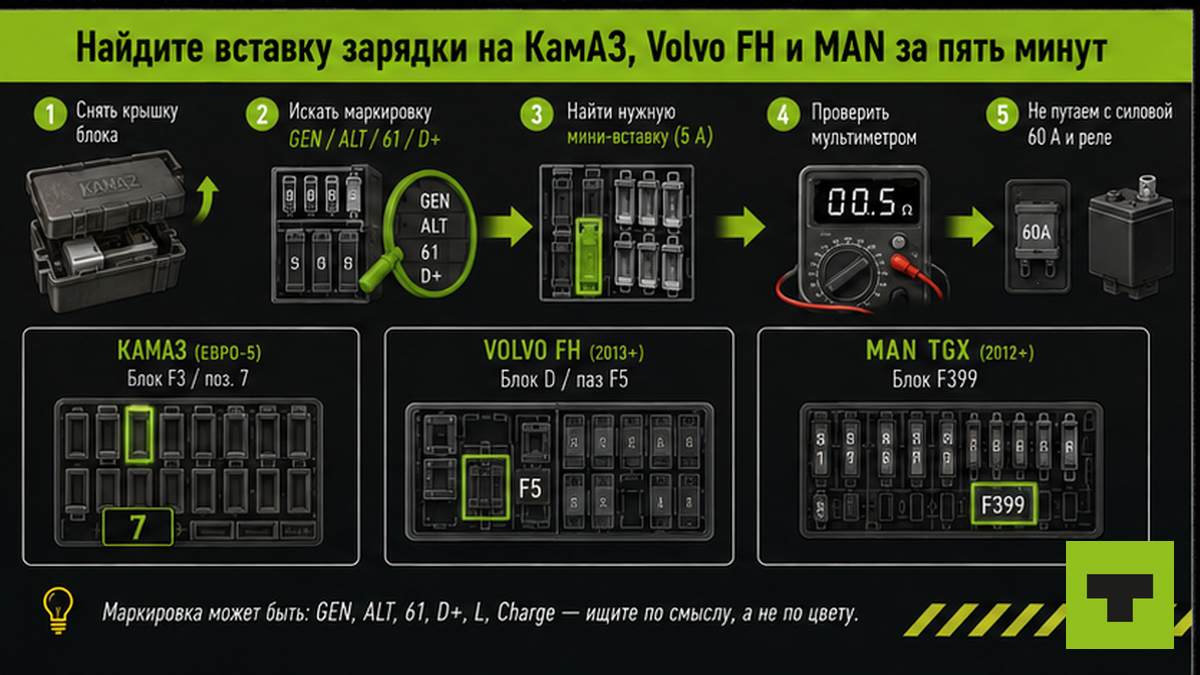

Найдите вставку зарядки на КамАЗ, Volvo FH и MAN за пять минут

Схемы под рукой нет — не страшно. Снимите крышку кабинного блока и ищите подписи GEN, CHARGING, ALT, «61» или номер позиции в таблице на крышке. На КамАЗе блок F3/F6 обычно у пассажирской панели, на Volvo FH — блок D, на MAN TGX — у пассажира.

За пять минут вы должны указать пальцем на гнездо ALT/D+, а не на силовой 60-100 А у батареи. Полный обход всех блоков на разных марках описан в гайде как проверить блок предохранителей грузовика — пригодится, если подписи стерлись.

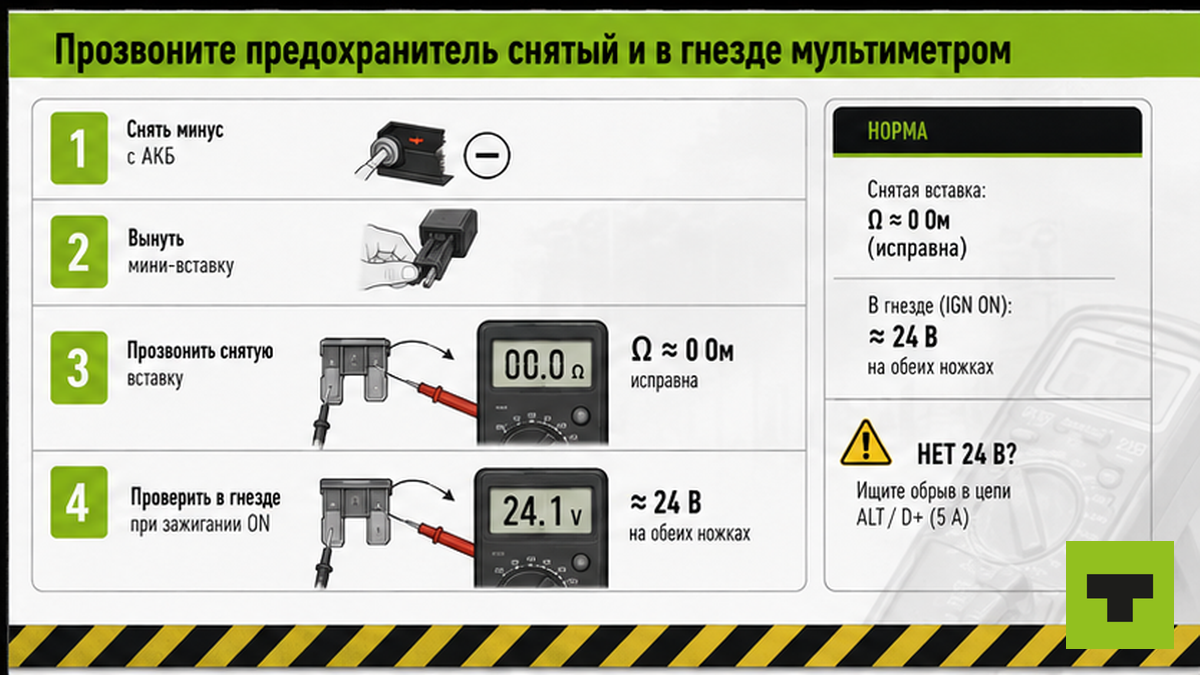

Прозвоните предохранитель снятый и в гнезде мультиметром

Визуально целое стекло не гарантия: микротрещина под гайкой или оплавление дают обрыв, который глаз не видит. Сделайте два теста — на вынутой вставке и в гнезде при включенном зажигании.

1. Шаг 1: снимите минус с АКБ на 1-2 минуты, чтобы не искрить при вынимании вставок в кабине.
2. Достаньте подозрительную мини-вставку. Осмотрите: потемнение, оплавление, «ремонт» проволокой — сразу на замену тем же номиналом и цветом.
3. Прозвонка снятой вставки: используйте режим Ω или звуковую прозвонку. Исправная дает около 0 Ом (0,1-0,5 Ом с учетом щупов). OL или «1» на дисплее — нить перегорела.
4. Проверка в гнезде: зажигание ON, красный щуп поочередно на обе ножки вставки, черный на массу кабины. На исправной цепи 24 В с обеих сторон. 0 В с одной стороны при наличии напряжения с другой — вставка обрыв, даже если выглядит целой.
5. Если вставка прозванивается, но лампа горит — переходите к трем замерам на АКБ и ремню, а не ставьте жучок.

Исправный мини-предохранитель 10 А по сопротивлению дает порядка 0,05 Ом; 1 Ом и выше — поврежденная нить. Перед замерами на клеммах убедитесь, что АКБ проверен мультиметром и клеммы не окислены — иначе напряжение в гнезде будет врать.

Три замера на АКБ: отличите предохранитель от мертвого генератора

Если ALT/D+ исправен, а лампа все равно горит — причина в ремне, массе, B+ или самом генераторе. Чеклист за один вечер: предохранитель → ремень → три напряжения.

Схема диагностики:

Лампа зарядки горит → найти ALT/D+ → прозвонка (~0 Ом) → замер 24 В в гнезде → ремень и натяжение → 24,0-25,5 В заглушен → 27,0-28,5 В после 3-5 мин прогрева → под фарами и печкой 1500-2000 об/мин не ниже 26,5-27 В

1. Двигатель заглушен: на клеммах АКБ ожидайте 24,0-25,5 В. Ниже 24 В — сначала батарея или утечка.
2. Холостые после 3-5 минут прогрева: норма 27,0-28,5 В. Остается 24-25 В — зарядки нет, хотя предохранитель мог быть цел.
3. Нагрузка: ближний и дальний свет, печка, 1500-2000 об/мин — не ниже 26,5-27 В. Выше 30 В — перезаряд, ехать нельзя.

Ремень проверьте до заказа генератора: слабый натяг описан в статье как проверить натяжение ремня генератора. Если напряжение плавает, а не пропало совсем — смотрите регулятор напряжения генератора.

Нужны вставки, клеммы или расходники по электрике кабины — загляните в запчасти на truck14.ru. В Telegram-канал Truck водители с Севера часто скидывают фото блоков F3 и F399 с подписями — удобно сверить перед рейсом.

Не ставьте жучок: что делать, если вставка сгорает снова

После замены на тот же ампераж лампа погасла, но через пуск вставка снова перегорела — это не «слабый заводской номинал», а короткое замыкание или плохая масса. Ставить жучок из проволоки или вставку на 10-20 А больше нельзя: проводка рассчитана на конкретный ток, на морозе изоляция дубеет и пожар в кабине реален.

Типичные причины: кривой болт B+ на корпус генератора, перетертый D+ у кабины, окисленная масса, на MAN с ADR — реле 226. На новом генераторе лампа может гореть из-за КЗ в B+, а не ALT — менять агрегат вслепую бессмысленно.

Действуйте так: не увеличивайте номинал, не перемычивайте. Найдите, где пахнет гарью или оплавилась изоляция. Прозвоните массу двигателя к раме. Если вставка сгорает сразу при включении зажигания — ищите КЗ до гнезда, а не на генераторе.

Замените вставку безопасно при −30 °C перед рейсом

На морозе пальцы не слушаются, а искра в кабине — лишний риск. Снимите минус АКБ на 1-2 минуты. Выньте перегоревшую вставку пинцетом или пассатижами с изолированными губками. Вставьте новую строго того же ампеража и цвета — 5 А на место 5 А, не 7,5 А «на всякий случай».

Заведите мотор: лампа зарядки должна погаснуть в первые секунды. Через 3-5 минут на АКБ — 27,0-28,5 В. Положите запасную вставку того же номинала в бардачок: на трассе в Якутии второй перегоревший ALT без запаса остановит рейс.

Критерий «можно в рейс»: предохранитель ALT/D+ прозванивается (~0 Ом) или в гнезде при зажигании 24 В с обеих ножек; после замены лампа гаснет, три замера на АКБ в норме, ремень натянут. В итоге вы сможете уехать без жучка и угадывания. Если вставка сгорает повторно — причина в КЗ или массе, а не в «слабой детали».

Перед разбором вопросов подберите замену по каталогу — подобрать запчасть на truck14. Хотите короткие чеклисты перед каждым зимним выездом — подписаться в Telegram.

Частые вопросы

Лампа зарядки горит — это всегда предохранитель ALT?

Нет. Сначала проверьте ALT/D+ в кабинном блоке, затем ремень, клеммы B+ и массу. Силовой 60 А у АКБ защищает другую цепь. Если ALT цел, а напряжение на прогреве остается 24-25 В — копайте генератор и проводку, а не только мини-вставки в салоне.

Где предохранитель зарядки на КамАЗ 65115?

Возбуждение — позиция 7 в блоке F3 или F6 у пассажирской панели. Силовой F5 на панели передка — цепь «Генератор — АКБ», не путайте. Таблица на крышке блока подтверждает номер позиции.

Как проверить предохранитель мультиметром, не снимая?

Только напряжением в гнезде: зажигание ON, щуп на каждую ножку, масса на кузов. 24 В с обеих сторон — цепь жива. С одной стороны 0 В — вставка обрыв. Прозвонка без снятия на грузовике часто врет из-за параллельных цепей приборки.

Можно ли поставить жучок вместо 5 А на морозе?

Нельзя. Жучок и вставка большего номинала скрывают короткое замыкание и ведут к оплавлению проводки. Замените на тот же ампераж; если сгорит снова — ищите КЗ и массу, а не «усиливайте» защиту.

Volvo FH: почему сгорел ALT и пропал задний ход?

На FH 12 вставка F5 (5 А) в блоке D совмещает лампу зарядки, возбуждение «61» и фонари заднего хода. Одна перегоревшая мини-вставка бьет сразу по трем цепям — это нормальная схема, а не совпадение.

Напряжение 28 В на АКБ — норма после замены предохранителя?

После 3-5 минут прогрева 27,0-28,5 В — норма для 24-вольтовой системы. Выше 30 В — перезаряд, срочно проверяйте регулятор. Ниже 26,5 В под фарами и печкой на 1500-2000 об/мин — зарядки не хватает, ремень или генератор.

Что делать, если силовой 60 А «целый», а прозвонки нет?

Микротрещина под крышкой или контактом — частый кейс на морозе. Снимите, прозвоните отдельно, замените тем же номиналом. Визуальный осмотр без мультиметра на силовых вставках не считается проверкой.
