Как проверить клапан сброса осушителя воздуха тормозов грузовика зимой?

Минус тридцать пять, рейс Якутск – Мирный, КАМАЗ с WABCO. Манометр скачет, из ресивера вода, под осушителем шипит без пауз, компрессор не отключается, колёса не отпускает. Сосед советует молоток по клапану сброса – костыль или смерть клапана? За полчаса на морозе отличите нормальный «пшик» от утечки, проверите подогрев и мыльный тест и решите: ехать, греть, менять картридж или клапан.

Клапан сброса (purge valve) – это «краник» на осушителе: при отсечке регулятора (~8,3–9,0 бар) он один раз выбрасывает влагу и закрывается. Постоянное шипение – почти всегда утечка или лёд внутри, а не «слабый компрессор». Зимой три сценария: клапан примерз открытым, закрытым или травит из-за масляной эмульсии. Сначала цикл сброса и мыльный тест, потом подогрев и слив ресиверов – без снятия блока осушителя.

Осушитель – фильтр-сушилка: картридж ловит воду, клапан сброса выбрасывает конденсат. Зимой три сценария: клапан примерз открытым, закрытым или травит от масляного льда. Ниже – чеклист до выезда.

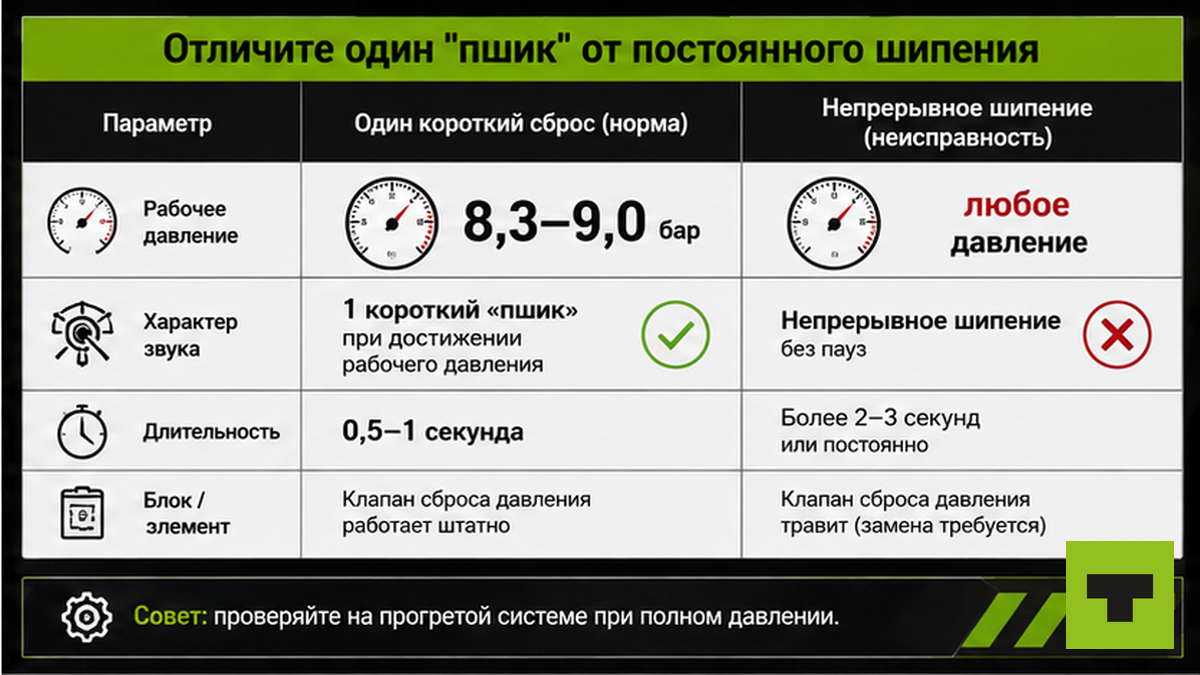

Отличите один «пшик» от постоянного шипения

Типичная ошибка – путать рабочий цикл с поломкой. При отсечке регулятора (~8,3–9,0 бар) клапан один раз «пшикнет» и замолчит; цикл до ~30 секунд – норма. Шум без пауз – утечка, не «слабый компрессор». Заведите мотор, следите за манометром: один сброс – ок, непрерывное шипение – замёрзший или изношенный клапан. Рабочий диапазон – 7,5–12,5 бар; ниже семи на ходу – повод остановиться. В реальном проекте водитель менял клапан зря: оказалась пережатая control line от регулятора – слабый сброс не всегда вина purge valve.

Если сомневаетесь, сравните с общей картиной пневмосети – в материале про проверку пневмосистемы грузовика зимой разобраны утечки по всей машине, не только у осушителя.

Проверьте подогрев, если утром давление не набирается

У WABCO и Bendix в корпусе – нагреватель («свеча»), не дающий льду залипнуть в сливе. Ниже +5…+7 °C включите зажигание на 3–5 минут – зона клапана должна стать тёплой. Лёд на корпусе – мультиметр на разъём: ≥10,5 В (12 В сеть) или ≥20 В (24 В); сопротивление холодного нагревателя 1,0–2,0 Ом или 5,0–7,0 Ом (WABCO MM34). Обрыв – клапан будет примерзать снова. Не крутите компрессор часами – сначала прогрев зажиганием.

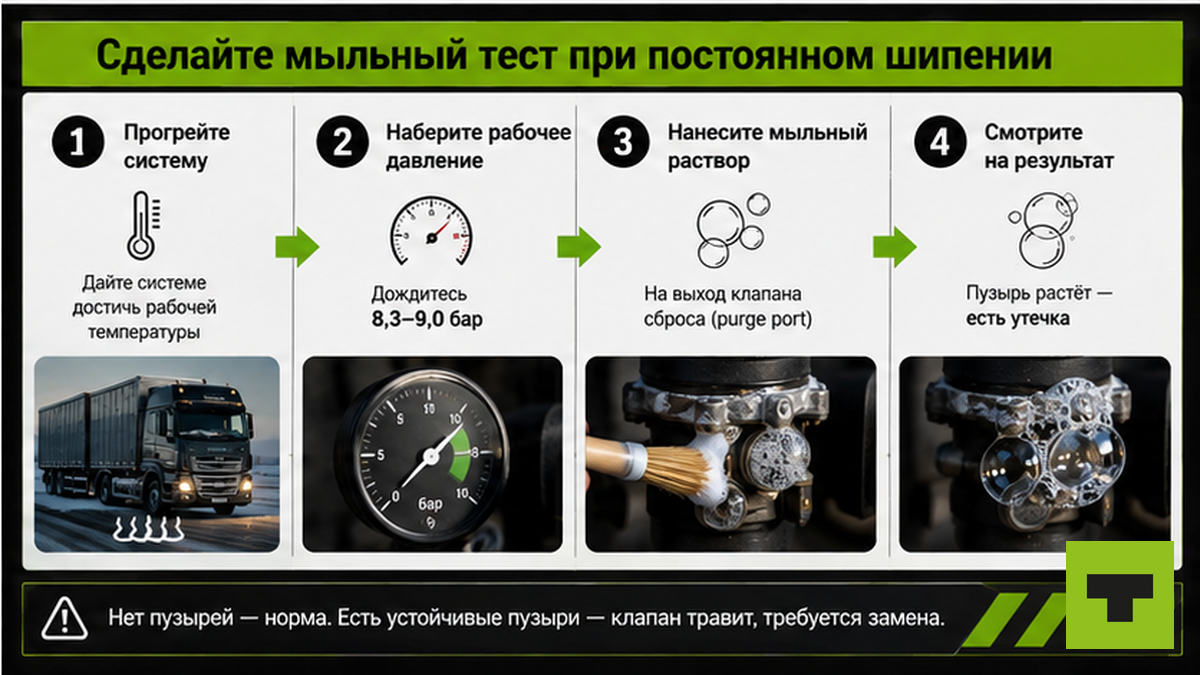

Сделайте мыльный тест при постоянном шипении

При непрерывном шипении нанесите мыльный раствор на сливное отверстие клапана при рабочем давлении. Растущий пузырь – утечка на purge valve, кратковременный при сбросе – норма. Дополнительно: после отсечки подождите 2 минуты – для тягача без прицепа потеря не более ~2 psi (Bendix). Больше – ищите утечку с клапана. Ниже 0 °C сначала прогрейте зажиганием.

Слейте ресиверы, если из магистрали идёт вода или эмульсия

Вода из ресивера – прямой путь к льду в клапане. Слейте каждый ресивер при рабочем давлении (порядок – в гайде как слить конденсат из ресиверов грузовика зимой). Сухой воздух – норма, серая эмульсия – мёртвый картридж и часто клапан. На форумах типичный кейс: масло + конденсат → лёд в клапане → утечка до прогрева свечи. Меняйте картридж и purge valve парой (VADEN, Fleet Products), раз в 1–2 года. Трёхлетний патрон с новым клапаном – деньги на ветер.

Используйте ночной приём Bendix против «утреннего» открытого клапана

Редкий, но рабочий приём Bendix: после глушения на стоянке прокачайте тормоза до ~90 psi (ниже порога компрессора ~100 psi). Клапан закроется, утром не останется льдинки внутри. Несколько нажатий на педаль – манометр падает, шипение стихает. Часто уходит «ложное замерзание» без замены детали. На морозе это проще, чем снимать осушитель в гараже без подъёмника. Изношенный клапан не вылечит – при повторном сбросе утром снова мыльный тест и подогрев.

Вопросы по зимней пневматике и разбору поломок в рейсе – в Telegram-канал Truck. Там же подскажут по подбору расходников под ваше шасси.

Клапан сброса, картридж осушителя и нагреватель – в каталоге запчасти на truck14.ru; указывайте модель осушителя (WABCO System Saver, Bendix AD-SP и т.д.), чтобы не взять несовместимый purge valve.

Пройдите чеклист за 30–40 минут на морозе

Соберите сценарий в одну цепочку – от подготовки до решения «ехать / менять / в сервис».

Workflow проверки клапана сброса:

Прогрев мотора → тест цикла при отсечке → подогрев клапана (зажигание 3–5 мин) → мыльный тест → слив ресиверов → тест падения давления → решение

1. Подготовка. Заведите мотор, дождитесь рабочего давления. Запишите показания манометра и температуру воздуха – пригодится, если придётся звонить в сервис.
2. Тест цикла сброса. При отсечке ~8,3–9,0 бар засеките: один короткий сброс или непрерывное шипение.
3. Подогрев. При морозе ниже +5…+7 °C – зажигание ON 3–5 мин, проверьте тепло зоны клапана. При сомнении – мультиметр на разъём нагревателя.
4. Мыльный тест. На сливное отверстие клапана при рабочем давлении. Растущий пузырь = утечка на purge valve.
5. Контроль влаги. Слейте каждый ресивер. Вода или эмульсия – планируйте замену картриджа и клапана парой.
6. Тест падения давления. После отсечки подождите 2 минуты. Для тягача без прицепа – не более ~2 psi потери; больше – искать утечку с клапана.
7. Экстренный приём при льде. Мотор заглушен, зажигание ON 3–5 мин. При необходимости – лёгкий удар по корпусу клапана (не по резьбе). Повторите тест сброса.
8. Решение. Исправен – в рейс. Травит после прогрева – клапан сброса. Эмульсия в ресиверах – картридж + клапан. Заклинившие тормоза – не выезжать, эвакуация в сервис.

Если манометр не растёт вообще – сначала проверка воздушного компрессора зимой, потом осушитель. Полная диагностика блока – в материале проверка осушителя воздуха тормозов зимой.

Итог и результат проверки: один сброс при отсечке и тишина; мыльный тест без растущего пузыря; зона клапана тёплая за 3–5 мин с зажиганием при морозе; давление держится без постоянного шипения. Иначе – не покупайте клапан наугад, доведите тест или едьте в сервис с записанными цифрами. За 30–40 минут вы сможете понять, примерз клапан, сел патрон или утечка в прицепе – и не останетесь без тормозов на трассе в −35 °C.

Нужен клапан сброса или комплект картридж + клапан – подобрать запчасть на truck14 по артикулу осушителя. Перед дальним рейсом полезно подписаться в Telegram – там разбирают зимние косяки пневматики без воды.

Частые вопросы

Как понять, что клапан сброса исправен зимой?

При отсечке ~8,3–9,0 бар – один короткий сброс и тишина. Мыльный тест без растущего пузыря. При морозе зона клапана греется за 3–5 минут с зажиганием. Давление держится, компрессор отключается.

Можно ли постучать молотком по клапану сброса?

Лёгкий постукивание по корпусу после прогрева зажиганием – допустимый экстренный приём при подозрении на лёд. Не бейте по резьбе и не используйте это вместо замены изношенного клапана. Если после прогрева шипение остаётся – меняйте деталь.

Почему осушитель постоянно сбрасывает воздух?

Чаще всего клапан замёрз или износился в открытом положении, реже – неисправен нагреватель. Сделайте мыльный тест на purge port. Если пузырь растёт постоянно – утечка на клапане, а не «норма осушителя».

Когда менять только клапан, а когда картридж вместе с ним?

Только клапан – если ресиверы сухие, картридж менялся недавно, а клапан травит после одного сезона. Пара картридж + purge valve – при воде или масляной эмульсии в ресиверах, если патрону больше 1–2 лет или он никогда не менялся.

Что делать, если после ночной стоянки клапан снова открыт?

Прокачайте тормоза до ~90 psi перед сном – приём Bendix. Утром повторите тест цикла и подогрев. Если сброс снова непрерывный – мыльный тест и замена клапана, ночной приём не заменяет ремонт.

Как проверить нагреватель клапана мультиметром?

Зажигание ON, измерьте напряжение на разъёме (≥10,5 В на 12 В сети, ≥20 В на 24 В). Отключите питание, сопротивление холодного нагревателя: 1,0–2,0 Ом (12 В) или 5,0–7,0 Ом (24 В) по WABCO MM34. Обрыв или завышенное значение – замена нагревателя или клапана в сборе.

Можно ли ехать в рейс с шипящим клапаном сброса?

Непрерывная утечка – компрессор не отключится, давление может не набраться, тормоза и отпуск колёс пострадают. Короткий перегон после успешного прогрева иногда возможен, но на трассу Якутск – Мирный при −35 °C лучше не выезжать до устранения утечки или замены клапана.
