Как проверить электромагнитный клапан кондиционера грузовика мультиметром?

Жара, A/C max, компрессор щёлкает каждые 8-15 секунд, а из дефлекторов тёплый воздух. На СТО говорят «муфта сгорела» или «компрессор под замену», а клапан управления, катушку муфты и датчик давления путают даже в сервисах. Страшно ошибиться и купить не ту деталь за десятки тысяч. За полчаса на стоянке с мультиметром вы отделите управляющий электромагнитный клапан от муфты и от «долить фреон на глаз», получите таблицу замеров и поймёте: менять клапан, чистить систему или копать проводку.

Управляющий клапан переменного объёма (Denso 5/6/7SEU, Valeo DCS) — соленоид внутри компрессора: регулирует ход поршня, а не включает шкив. Норма обмотки 10-15 Ом, у муфты грузовика 24 В — 6-12 Ом. Сначала исключите конденсатор и фреон, потом мерьте Ом, питание 12/24 В и щелчок импульсом 1-2 секунды. Обмотка цела, щелчка нет — клапан заклинил, меняют без снятия компрессора.

На MAN по М-7 водитель включил A/C max: щелчки слышны, холода нет. На сервисе назвали муфту. Снял фишку — 24 В на жгуте есть, на катушке муфты 8 Ом в норме. На Denso 7SEU оказался управляющий клапан: обмотка 11 Ом цела, но при коротком импульсе 12 В щелчка не было — заклинил после заправки без вакуума. Типичная ошибка: мерить муфту, когда болен клапан.

Я, Leha, пишу для водителей и механиков на Севере: в +35 °C кондиционер на тягаче — безопасность, не роскошь. Мультиметр — прибор с двумя щупами: режим Ω на 200 Ом и DC 20 V. ШИМ — короткие импульсы от блока климата, не постоянные 12 В.

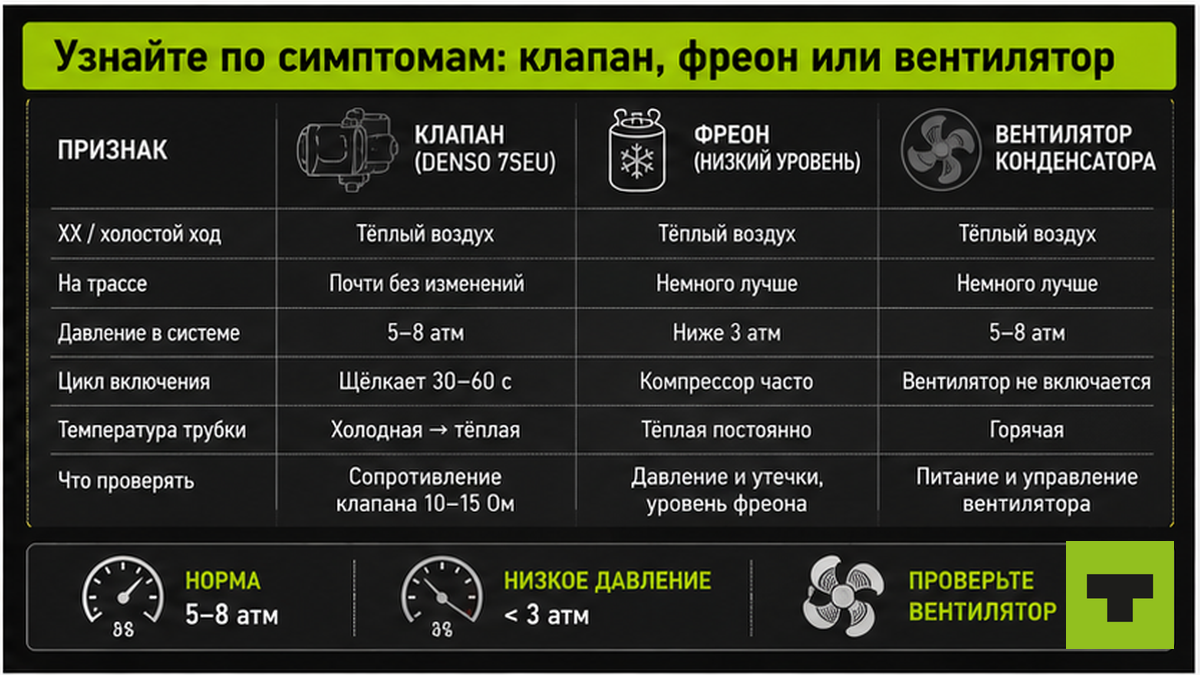

Узнайте по симптомам: клапан, фреон или вентилятор

«Щёлкает, но не холодит» на холостых, на трассе лучше — не всегда клапан. На стоянке при слабом обдуве конденсатора давление растёт, компрессор отключается — симптом похож на соленоид. Сначала A/C max, обороты 1500±50 об/мин, U АКБ не ниже 13,2 В — как при испытании HVAC кабины по SAE J2646 (в кабине цель ≤26,7 °C при +43,3 °C снаружи).

При неисправном клапане низкое давление на манометрах часто 5-8 атм — выше нормы заряда. Ход поршня при минимальной нагрузке около 1% от максимума: клапан «застрял», холод слабый. Компрессор циклично отключается каждые 30-60 секунд — смотрите заряд R134a по OEM-таблице, не «на глаз». На трассе холоднее, чем на ХХ — сначала почистите конденсатор и проверьте вентилятор, не заказывайте клапан вслепую. Ноль вольт на фишке при живой обмотке — чаще датчик давления или нехватка фреона.

Отделите клапан от муфты, чтобы не купить не ту деталь

На грузовике 24 В два разъёма: муфта на шкиве (катушка прижимает шкив) и управляющий клапан на корпусе Denso 5/6/7SEU, Valeo DCS17. Клапан регулирует производительность внутри компрессора переменного объёма.

Заглушите ДВС, снимите клемму «−» при работе у разъёма. Двухпиновый разъём соленоида — на корпусе, не на шкиве. Следы масла на штуцере, потёмневшая обмотка — повод для замены. Про муфту подробнее: как проверить муфту компрессора кондиционера грузовика.

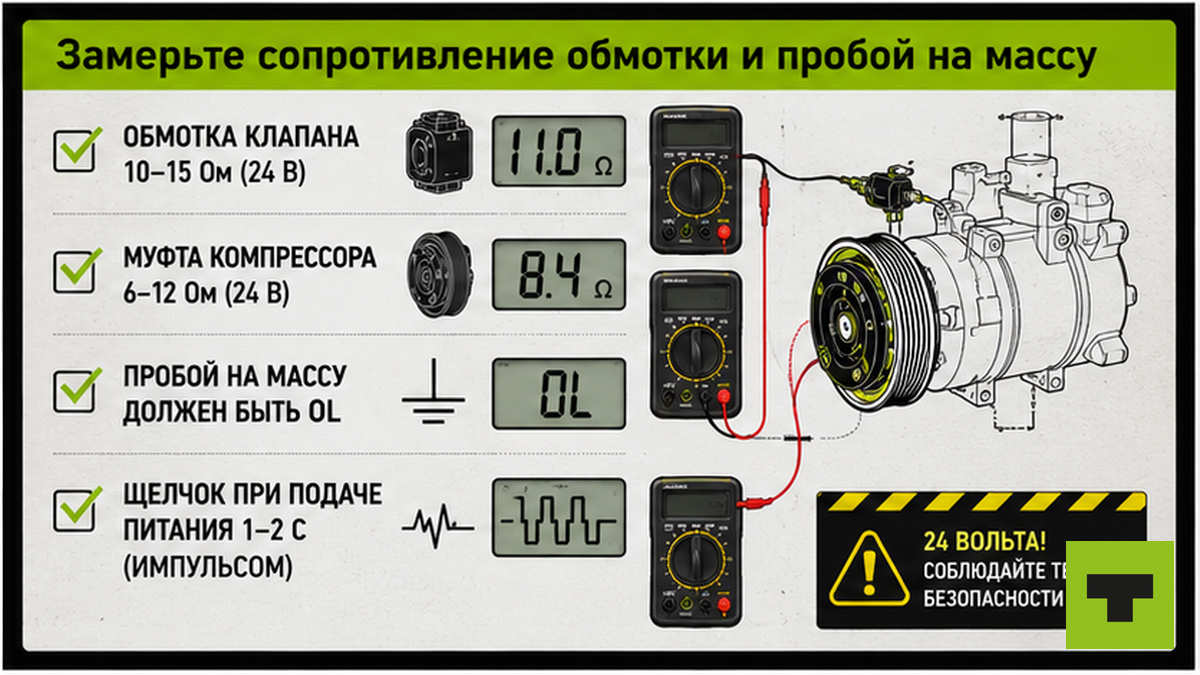

Замерьте сопротивление обмотки и пробой на массу

Снимите фишку клапана. Мультиметр 200 Ом между контактами: норма 10-15 Ом, на Valeo DCS17 часто 10,5-11 Ом. 0 Ом — короткое замыкание, OL (бесконечность) — обрыв, в обоих случаях клапан под замену, щелчковый тест не поможет. Пробой: контакт «+» к чистой массе двигателя — не меньше 10 кОм по OEM-процедуре для цепи соленоида. Меньше — обмотка пробита, меняйте даже при «красивых» 11 Ом между пинами.

1. Заглушите мотор, при необходимости снимите клемму «−».
2. Отсоедините фишку управляющего клапана, не муфты.
3. Замерьте Ом между контактами, запишите в блокнот.
4. Проверьте пробой каждого контакта на массу (≥10 кОм).
5. Верните фишку перед тестом питания на машине.

Проверьте питание 12/24 В на жгуте при A/C max

Двигатель заведён, A/C max, рециркуляция по ситуации. Фишка клапана снята — меряйте U на проводах жгута, не на обмотке. На грузовике ожидайте около 24 В по схеме, на 12-вольтовых агрегатах — 12 В. Нет напряжения при включённом кондиционере — предохранитель, реле компрессора (K8 на части MAN/Volvo), LP/HP датчик, климат-панель.

У клапана с ШИМ постоянного U на щупе может не быть — блок «дёргает» соленоид импульсами. Если Ом в норме, а холода нет — щелчковый тест или осциллограф. Ноль вольт при нормальной муфте — защита по давлению. Сначала диагностика кондиционера грузовика и слабый холод на холостых, потом клапан. Для муфты эталон просадки по AB-336: «+» не больше 1,0 В, «−» не больше 0,2 В при рабочем токе.

Сделайте щелчковый тест без сжигания обмотки

Источники спорят о 12 В от АКБ: Cool-System и видео Valeo рекомендуют краткий импульс и слушать щелчок, а часть порталов пишет, что постоянную подачу 12 В «ни в коем случае нельзя» — клапан работает от ШИМ, обмотка перегреется. На стоянке компромисс такой: импульс 1-2 секунды при заглушенном ДВС, не удерживайте питание дольше.

Используйте краткий импульс номинального U на снятый клапан или на разъём — должен быть металлический щелчок. Избегайте удержания питания дольше 2 с: обмотка перегреется. Нет щелчка при 10-15 Ом — механическое заклинивание от грязного масла, не обрыв в жгуте. В реальном проекте на Volvo S80 нестабильный холод ушёл после замены соленоида и осушителя — типичный сценарий после «заправки без вакуума». Полноценную ШИМ-диагностику делают осциллографом на линии SOL или тестером MS121 в сборе на авто.

Цепочка диагностики:

Симптомы → конденсатор/фреон → разъём клапана → Ом 10-15 → пробой ≥10 кОм → U 12/24 В → щелчок 1-2 с → вердикт

Вопросы по кондиционеру на трассе — в Telegram-канале Truck: разбираем симптомы без «волшебной заправки».

Запишите вердикт и решите: ехать, менять клапан или чистить систему

Клапан мёртв электрически (0 Ом, OL, пробой) или механически (нет щелчка при нормальных Ом) — меняют клапан без демонтажа компрессора по артикулу SEU/DCS, с диодом если стоял с завода. Система грязная после кустовой заправки — осушитель, вакуум, промывка контура; иначе новый клапан умрёт за сезон. Электрика исправна, щелчок есть — ищите заряд R134a, датчики давления, реле и вентилятор конденсатора.

Ехать можно при терпимом холоде и без постоянного отключения компрессора по защите. В жару на Севере перегрев кабины бьёт по вниманию — лучше устранить причину до дальнего плеча. Перед рейсом при +30 °C пройдите короткий чек-лист:

1. Очистите конденсатор от пыли, проверьте вентилятор на ХХ и 1500 об/мин.
2. Осмотрите разъёмы клапана и муфты: нет масла, окисления, подтёков.
3. Запишите Ом клапана и муфты в бортовой журнал для сравнения после сезона.
4. При сомнении в заряде — СТО с манометрами и вакуумом, не баллон без весов.

Нужен соленоид или осушитель — запчасти на truck14.ru по VIN и маркировке компрессора (SEU, DCS17).

Критерий успеха: в блокноте Ом, вольты при A/C on и результат щелчка — и вы говорите механику «меняем соленоид» или «клапан жив, ищем фреон», не путая муфту с клапаном.

Чтобы подобрать запчасть на truck14, возьмите Ом и фото маркировки. Подписаться в Telegram — разборы по климату кабины.

Частые вопросы

Сколько Ом на обмотке электромагнитного клапана?

10-15 Ом на Denso/Valeo, примеры 10,5-11 Ом. 0 Ом — КЗ, OL — обрыв. Муфта 24 В — 6-12 Ом, другой разъём.

Почему кондиционер отключается через минуту?

Защита по давлению: мало фреона, забит конденсатор, слабый вентилятор на ХХ. Проверьте заряд и обдув, потом клапан.

Можно ли проверить клапан без снятия компрессора?

Да: Ом, пробой, U на жгуте при A/C max. Щелчок — импульс 1-2 с при заглушенном моторе. Надёжнее снять клапан или тестер с ШИМ.

Можно ли подавать 12 В от аккумулятора?

Постоянно — нельзя. Краткий импульс до 1-2 с для щелчка при заглушенном ДВС — допустим. Дольше — риск перегрева обмотки.

Чем клапан отличается от муфты?

Муфта включает шкив, клапан регулирует ход поршня внутри. Разные разъёмы: муфта 6-12 Ом, клапан 10-15 Ом.

Можно ли обойти неисправный клапан в дороге?

Нет безопасного обхода: заклинивший соленоид не регулирует ход поршня, возможен перегрев компрессора. Временно снизьте нагрузку — ночные рейсы, чистый конденсатор, но замена клапана правильное решение.

Когда менять клапан, а когда компрессор?

Только клапан — при заклинивании соленоида без стуков, металлической стружки в масле и убитой механики. Компрессор в сборе — при стуке, износе поршневой группы, повторных отказах после промывки. После грязной заправки меняют клапан вместе с осушителем, иначе новый соленоид умрёт за сезон.
