Как проверить резистор отопителя грузовика зимой мультиметром?

На Volvo FH при −30 °C вы оставили печку на 1-й скорости и ушли в кафе. Щётки моторчика залипли, резистор без потока воздуха перегрелся за секунды — сработал термопредохранитель. На максимуме всё «живое», на 1-2 скорости тишина. На общих клеммах 24 В «норма», а менять моторчик наугад перед рейсом по Якутии — дорого и бессмысленно. За 20-30 минут у панели вы отделите резистор от моторчика, фишки и массы — и получите чёткий итог: сможете заказать нужную деталь до выезда.

На максимальной скорости ток часто идёт в обход резистора — поэтому «турбо» при мёртвых 1-3 скоростях почти всегда указывает на резистор или разъём, а не на моторчик. Прозвонка мультиметром в омах (режим Ω, питание снято): на каждой ступени ожидайте порядка 0,2-3 Ом, OL (бесконечность) — обрыв. Если омы «нормальные», а скорости мертвы — мерьте напряжение на моторе под нагрузкой: ≥11,5-12 В (12 В) или ≥23-24 В (24 В) на максимуме. В результате получите три строки в блокноте — симптом, омы, напряжение — и сможете решить, что заказывать, без разборки панели вслепую.

Резистор (добавочное сопротивление) — «кран» мощности вентилятора: на низких скоростях ток идёт через спирали, на максимуме цепь обходит блок. Используйте мультиметр: режим Ω без питания, DCV (напряжение) под нагрузкой. Ниже — чек-лист у панели на морозе.

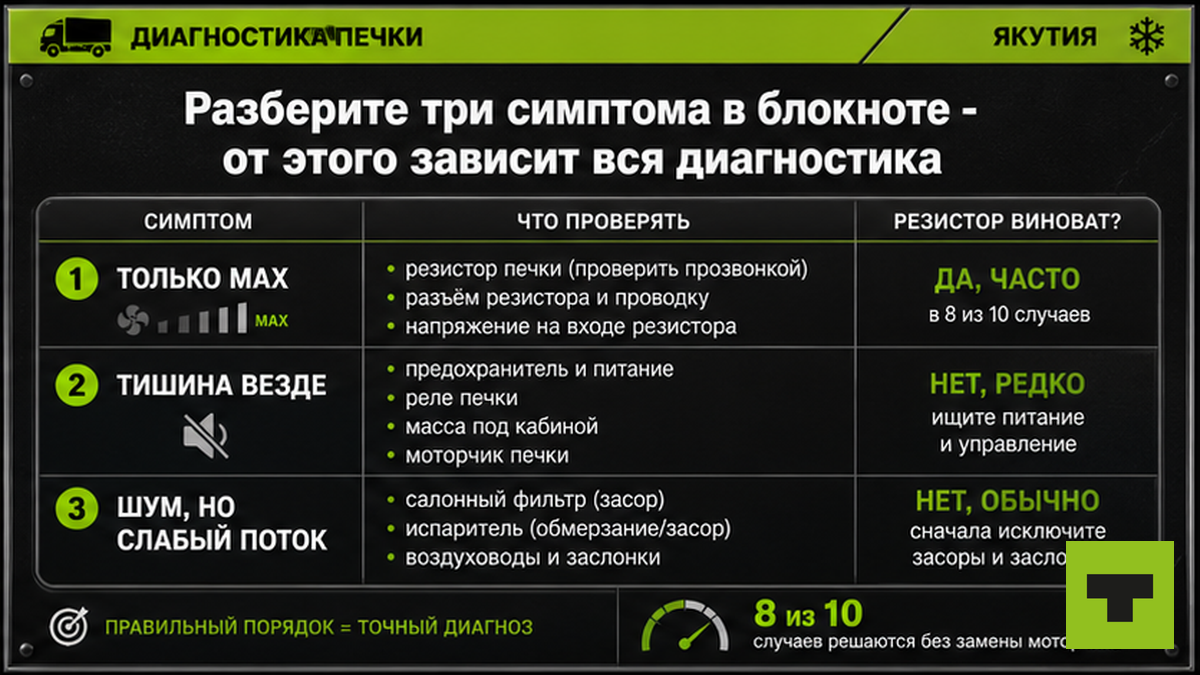

Разберите три симптома в блокноте — от этого зависит вся диагностика

Типичная ошибка — сразу снимать торпеду, не записав, как именно ведёт себя печка. Три ветки дают разный порядок работ:

На практике резистор проверяют только при «живом максимуме». Если мотор молчит везде — идите в предохранитель и массу. Если мотор шумит, а дует слабо на всех ступенях — сначала фильтр и засор испарителя, как в разборе, когда печка грузовика не греет зимой. Иначе разберёте панель зря.

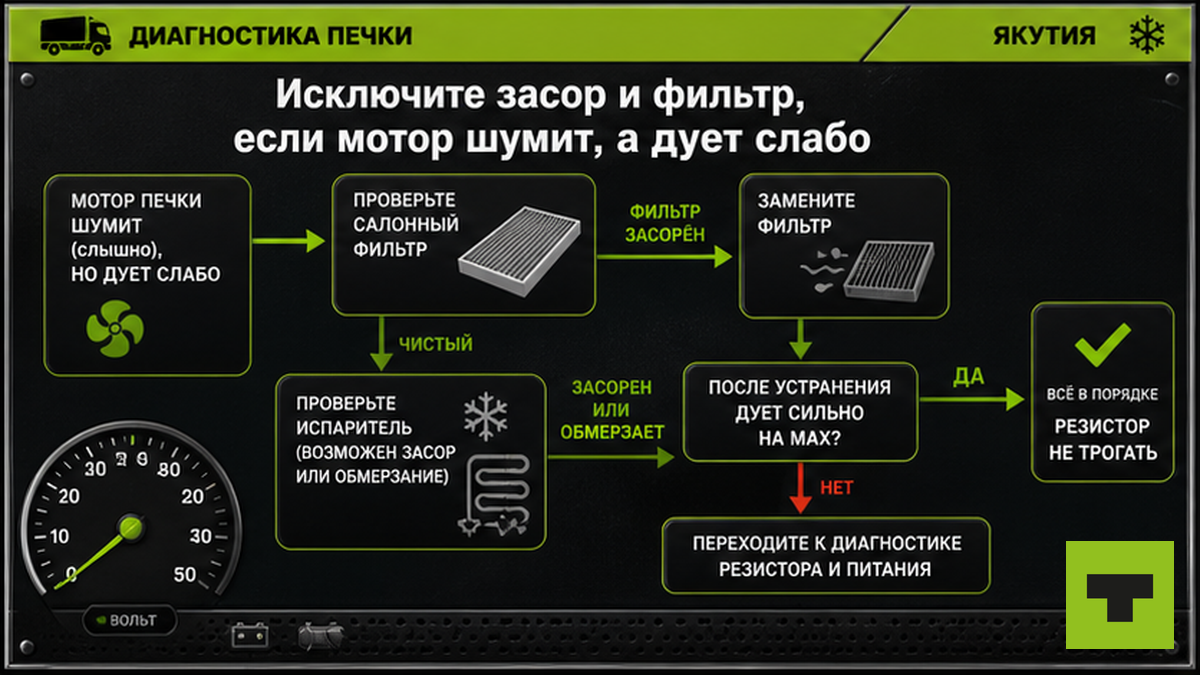

Исключите засор и фильтр, если мотор шумит, а дует слабо

Слабый обдув путают с резистором чаще, чем кажется. Мотор крутится на всех скоростях, но воздуха мало — виноват засоренный салонный фильтр или обмерзший испаритель, а не спирали в блоке сопротивления.

Откройте крышку фильтра, замените сжатый или мокрый мат. Прогоните 5-10 минут на MAX — поток вырос на всех скоростях, резистор не трогайте.

Типичная ошибка на Севере: печка на 1-й скорости без потока воздуха. Резистор перегревается за секунды, рвётся термопредохранитель (~109 °C). На MAX после этого всё «оживает», низкие мертвы. Избегайте этого на стоянке при −25…−35 °C.

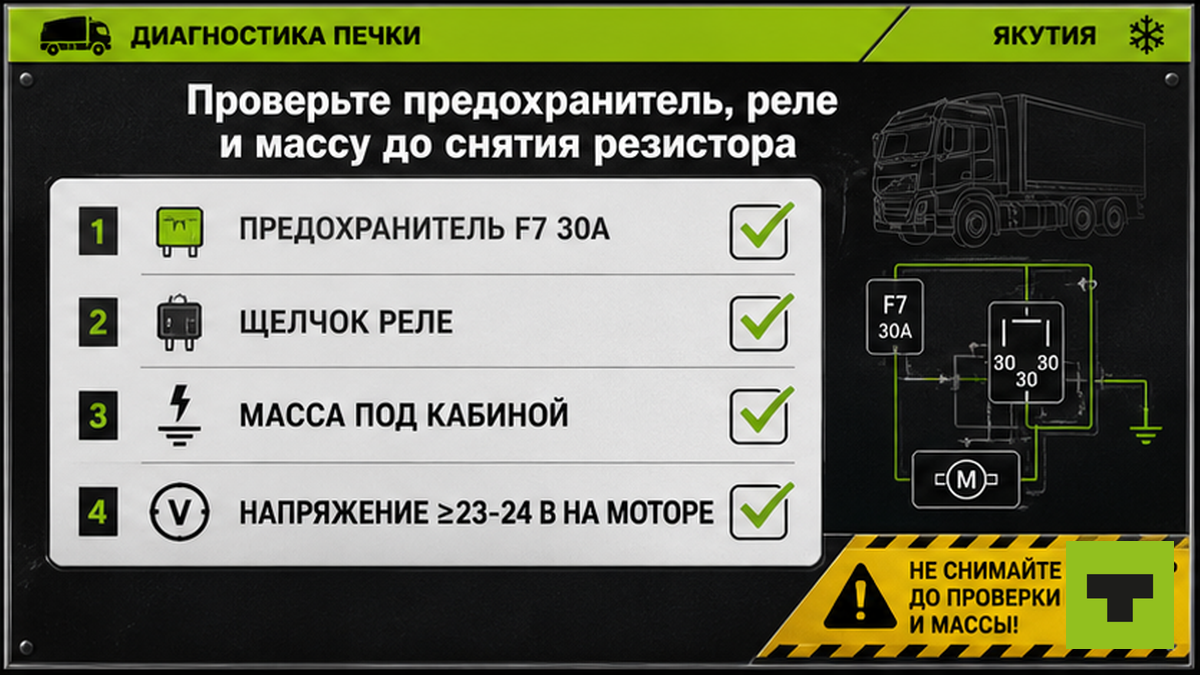

Проверьте предохранитель, реле и массу до снятия резистора

Даже при симптоме «только турбо» стоит за 5 минут исключить обрыв питания. На КамАЗ ориентир — предохранитель F7 30 А в цепи отопителя (уточните по схеме своей марки). Выньте, прозвоните или подставьте заведомо исправный той же номинал.

Реле вентилятора должно щёлкать при переключении скоростей. Массу ищите под кабиной и на раме у моторчика — зелёный налёт и ржавчина под краской дают просадку до 4-8 В при «нормальных» 24 В на приборе.

На разъёме моторчика при включённом зажигании и скорости MAX замерьте напряжение: ≥11,5-12 В на 12-вольтовой системе, ≥23-24 В на 24-вольтовом тягаче. Ниже — копайте проводку, проверку аккумулятора мультиметром и генератор в мороз, если бортсеть не держит нагрузку печки. Просадка только на низких скоростях при норме на MAX — снова резистор или фишка.

Прозвоньте резистор мультиметром: ожидайте 0,2-3 Ом, не OL

Блок резистора стоит у моторчика печки — под панелью, у воздуховода (на Volvo FH, MAN TGA, КамАЗ расположение разное, но логика одна). Снимите разъём, визуально осмотрите: оплавленный пластик, копоть, зелёный налёт — менять резистор вместе с фишкой.

Мультиметр в Ω, зажигание выключено, разъём снят. Между общим выводом (обычно питание мотора) и каждой ступенью скорости:

1. Сделайте шаг 1: запишите показания по каждой скорости в блокнот.
2. Норма — порядка 0,2-3 Ом (точные пары зависят от марки; на GM pickup встречаются 0,2-1,2 Ом и 0,8-2,2 Ом между контактами).
3. OL (∞, «обрыв») на любой ступени — резистор или термопредохранитель внутри корпуса мёртв.
4. Термопредохранитель в корпусе прозвоните отдельно — должен быть ~0 Ом.
5. При подплавлении контактов заказывайте резистор и новую фишку/жгут — иначе через неделю снова перегрев.

Часто ломается разъём: омы «нормальные», ток не проходит через оплавленный пин. Новый резистор греется — смотрите моторчик, не брак детали.

Запчасти на truck14.ru — резистор отопителя, моторчик печки, фишки жгута под Volvo, MAN, КамАЗ. Подбирайте по артикулу с бирки: блоки с одинаковой фишкой не всегда взаимозаменяемы.

В материале про проверку вентилятора печки та же логика прямого теста мотора — пригодится на следующем шаге, если омы смущают. Проверьте мотор прямым тестом, прежде чем заказывать деталь.

Замерьте напряжение и ток под нагрузкой, если омы «нормальные»

На практике омметр может показать «норму» при снятом разъёме, а под током 5-15 А контакт греется и обрывается. После прозвонки включите зажигание, поочерёдно 1-3 и MAX.

Щупы на разъёме моторчика (или на выходе резистора по схеме марки):

• На MAX: ≥11,5-12 В (12 В) или ≥23-24 В (24 В).
• На низких скоростях напряжение на моторе есть, а токовые клещи показывают 0 А — обрыв в фишке, жгуте или переключателе, не в спирали.
• На HIGH ток 8-12 А (в англоязычных гайдах «mid-teens» ампер) — мотор жив.

Если на жгуте всегда ~10 В на всех ступенях (кейс Volvo FH-12 с блоком MID) — копайте климат-блок, не резистор у моторчика.

Проведите прямой тест моторчика, если резистор сгорает повторно

Купили моторчик — через неделю снова только «турбо»: залипшие щётки тянут повышенный ток и убивают свежий резистор за секунды. На Volvo FH мёртвый мотор «убивает» регулятор сразу после замены.

Прямой тест от АКБ через предохранитель 15-25 А (обязательно!):

1. Мотор снят с разъёма штатной проводки.
2. Плюс через предохранитель на мотор, минус на корпус.
3. Ровное вращение без запаха гари и искр — мотор жив, виноват резистор или цепь.
4. Не крутится, дымит, скрипит — меняйте мотор и резистор комплектом.
5. Никогда не ставьте перемычку вместо резистора — пожароопасно, ток пойдёт без ограничения.

После замены прогоните все скорости 3-5 минут, пощупайте корпус резистора. Лёгкое тепло на низких скоростях — норма (спирали греются). Резкий запах или дым — глушите и ищите мотор.

В нашем Telegram-канал Truck дальнобойщики скидывают фото оплавленных фишек и артикулы резисторов под конкретные кабины — удобно сверить перед заказом на стоянке.

Зафиксируйте три строки в блокноте — и решение перед рейсом ясно

Вы поймёте, что диагностика завершена, когда в блокноте три строки без «наверное» — это и есть результат проверки:

1. Симптом: только MAX / тишина везде / шум без потока.
2. Омы на резисторе: конечные значения 0,2-3 Ом на ступенях или OL на обрыве; термопредохранитель ~0 Ом.
3. Напряжение на моторе: ≥11,5-12 В (12 В) или ≥23-24 В (24 В) на MAX; на низких — есть U и ток, или виден обрыв в фишке.

OL + только MAX → резистор (с фишкой при оплавлении). Омы норма, U на моторе 0 на низких → фишка или жгут. Резистор сгорел снова → мотор и резистор вместе. Тишина везде → предохранитель, не резистор.

Зимой при −30 не оставляйте печку на 1-й скорости без потока. Когда деталь ясна — подобрать запчасть на truck14 по фото старого блока. Подписаться в Telegram — чек-листы по кабине и зимние кейсы от дальнобойщиков.

Частые вопросы

Какое сопротивление норма у резистора отопителя грузовика?

Между общим выводом и каждой ступенью скорости ориентир 0,2-3 Ом (зависит от марки). OL (бесконечность) на любой ступени — обрыв, замена блока. Мерьте только при снятом разъёме и выключенном зажигании.

Почему на 1-2 скорости не дует, а на максимуме работает?

На MAX ток идёт в обход резистора. Если спирали оборваны или сработал термопредохранитель, низкие скорости мертвы, а «турбо» живо. Прозвоните резистор и осмотрите фишку на оплавление.

Можно ли ехать в рейс с неисправным резистором?

Кратко — на максимуме до ближайшего сервиса, если обогрев кабины критичен. Не оставляйте печку на низких скоростях без потока — перегрев. На дальний рейс в −30 лучше заменить резистор и фишку за вечер на стоянке.

Резистор «нормальный» по омам, а скорости не работают — что дальше?

Замерьте напряжение на моторе на 1-3 скоростях под нагрузкой и ток клещами. Ноль ампер при напряжении на входе резистора — обрыв в разъёме или переключателе, не в спирали.

Должен ли греться резистор печки отопителя?

На низких скоростях — да, спирали ограничивают ток и нагреваются; их охлаждает поток воздуха. Если корпус дымит или пахнет гарью — выключите и проверьте мотор прямым тестом. Перемычка вместо резистора запрещена.

Когда менять моторчик, а не резистор?

Если прямой тест от АКБ через предохранитель 15-25 А не крутит мотор, есть искры или запах гари — мотор виноват. Если резистор сгорает повторно после замены — почти всегда уставший мотор; меняйте оба узла.
