Как проверить датчик температуры наружного воздуха грузовика зимой мультиметром?

На панели +12…+15 °C, за дверью −40 °C, печка дует холодным, а подогрев топлива горит без остановки. Вы уже купили новый датчик, но боитесь снова ошибиться и сорвать смену на морозе. На КАМАЗе 5490 в −35 °C коллега видел −273 °C, в диагностике 65535 Ом при 4,9 В на разъёме и «целых» проводах — поменял датчик, цифры не изменились: виноват был жгут от зеркала до CBCU, а не коробка в руках. Ниже — зимний алгоритм: остыть, мультиметр, прозвонка — и только потом покупка.

Датчик наружного воздуха — это NTC-термистор: сопротивление падает, когда греется. На морозе сначала снимите наледь и дайте машине остыть 30+ минут, иначе показания «прилипнут» к тёплому бамперу. Мультиметром сверяйте Ом с таблицей, прозванивайте жгут до блока, проверяйте 5,0±0,2 В на разъёме. Расхождение с термометром у датчика не больше 3–5 °C — можно в рейс.

Я, Leha, пишу для водителей на Севере: климат и подогрев топлива смотрят на одну цифру с улицы. Типичная ошибка — менять деталь сразу после рейса, пока датчик тёплый от радиатора.

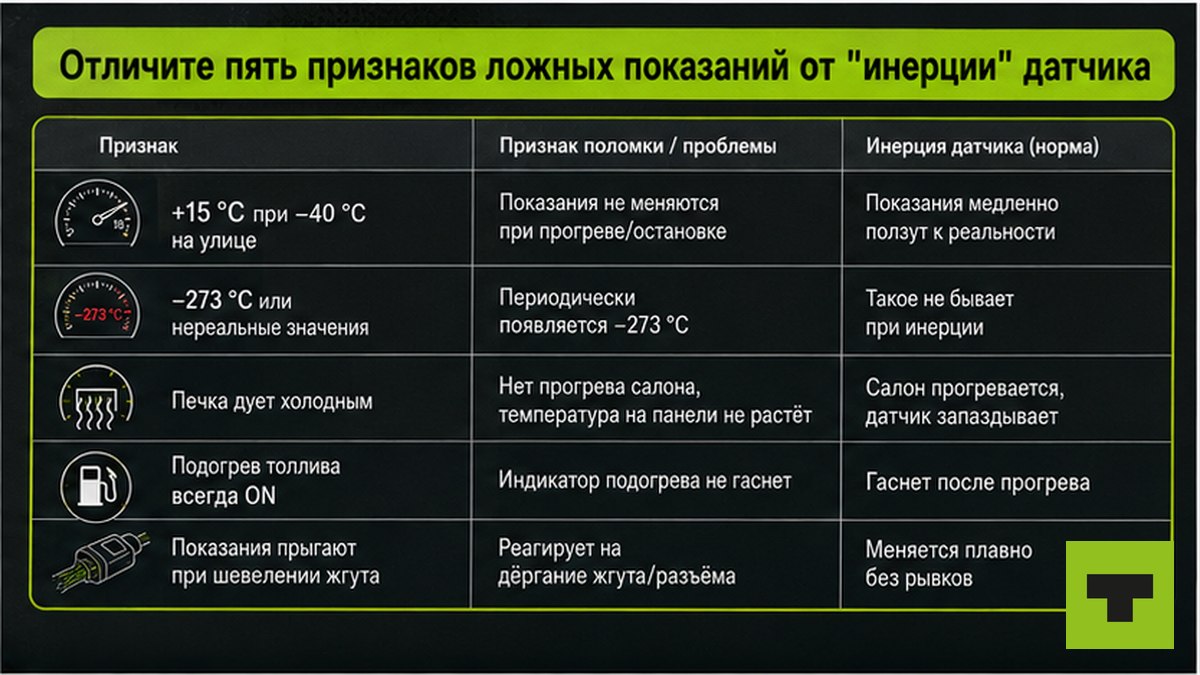

Отличите пять признаков ложных показаний от «инерции» датчика

Не каждый скачок температуры — поломка. После долгой стоянки датчик может догонять реальность 10–15 минут. Тревожные признаки другие:

• На панели стабильно +10…+15 °C при явном морозе за окном.
• Минус 273 °C или другая абсурдная цифра — в ПО это часто обрыв (65535 Ом).
• Печка не греет кабину, хотя мотор прогрет — см. также что делать, если не греет печка грузовика зимой.
• Подогрев топлива включён постоянно при плюсовой погоде.
• После подёргивания жгута у зеркала температура прыгает на 5–10 °C.

На части шасси International и Cummins стоят два датчика наружного воздуха — для двигателя и для приборки. Отключите один: если цифра на дисплее не меняется, вы диагностируете не тот узел. На SCR-машинах после 2013 г. данные часто идут по шине J1939 одним сенсором.

Сделайте: заглушите мотор, подождите не меньше 30 минут (лучше ночь на стоянке), снимите снег и наледь с корпуса датчика. Не делайте: сравнивайте панель с «ощущениями» сразу после рейса — бампер и решётка ещё тёплые от радиатора.

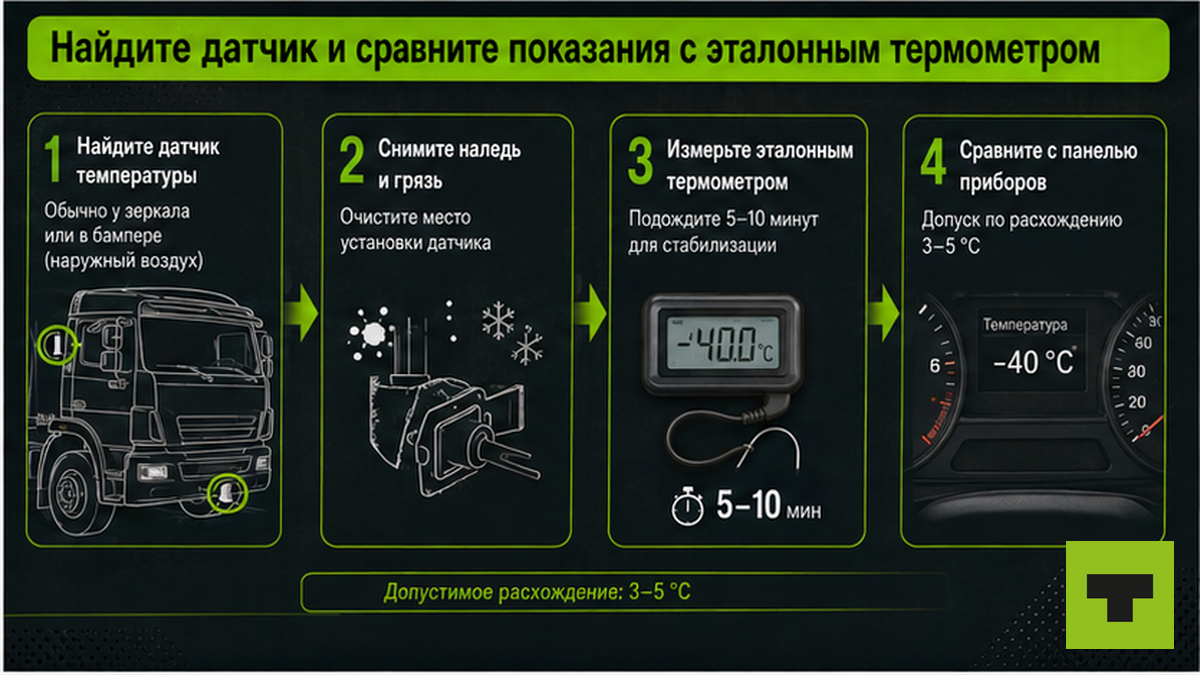

Найдите датчик и сравните показания с эталонным термометром

На MAN, КАМАЗ, Actros датчик обычно впереди: бампер, решётка, под фарой, у зеркала. Не путайте с датчиком ОЖ или впуска — сверьте с мануалом.

Термометр вплотную к корпусу на 5–10 минут. Разница с панелью больше 5 °C — копайте цепь. Окисление разъёма даёт +5…+15 °C «холоднее» — сначала чистка контактов.

Если сомневаетесь, не тот ли это датчик температуры жидкости — сравните с гайдом по проверке датчика температуры ОЖ: у ОЖ другой диапазон и другое место установки.

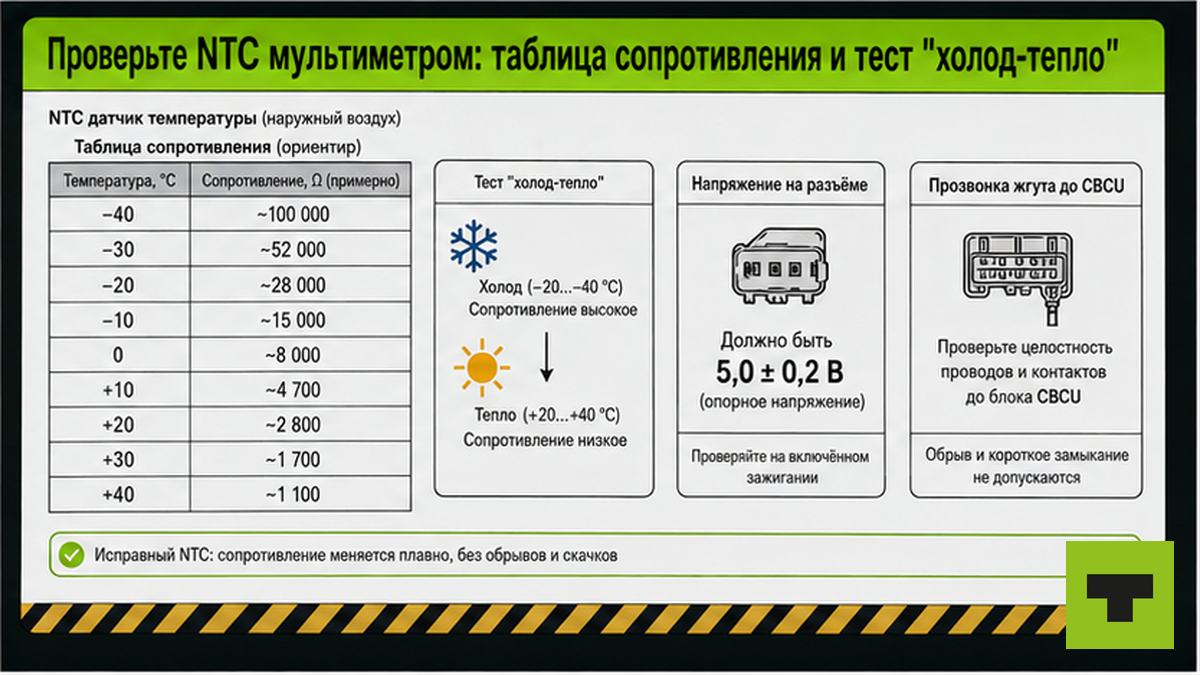

Проверьте NTC мультиметром: таблица сопротивления и тест «холод-тепло»

NTC (термистор с отрицательным температурным коэффициентом) — деталь, у которой сопротивление падает при нагреве. Это как «реостат от температуры»: мороз — больше Ом, тепло — меньше.

Алгоритм измерения:

1. Снимите разъём с датчика — меряйте только на выводах самой детали.
2. Мультиметр в режиме Ом (кОм), щупы на контакты NTC.
3. Зафиксируйте значение на морозе и сравните с таблицей для вашей температуры.
4. Тест «холод-тепло»: прогрейте датчик ладонью 30–60 секунд или опустите в тёплую воду (разъём сухой!) — сопротивление должно плавно уменьшиться.
5. Если цифра не меняется или скачет — датчик под замену.
6. При включённом зажигании на разъёме (датчик подключён) проверьте опорное питание 5,0±0,2 В. Выше 5,13 В — подозрение на обрыв сигнала (SPN 171 FMI 3).
7. Запишите три числа в блокнот: Ом на морозе, Ом после прогрева, вольты на разъёме.

На практике мультиметр показывает 3,5 кОм при −30 °C, а панель всё равно −273 °C — датчик жив, проблема в проводке или блоке. В результате трёх замеров вы сможете отличить живой NTC от обрыва в жгуте до похода в магазин. Типичная ошибка — менять деталь, не сняв разъём: параллельно с жгутом замер бессмысленен.

Прозвоните жгут до CBCU, если датчик «нормальный», а панель врёт

Кейс: КАМАЗ 5490, 65535 Ом, 4,9 В на датчике, датчик 3,5 кОм исправен — виноват жгут от зеркала до CBCU (блок кузовной электроники). На грузовиках чаще перетирается проводка у креплений, чем «умирает» сам NTC.

Делать: прозвонить жгут при заглушенном моторе, покачать его у фишки (wiggle-test) — скачки на панели ловят плохой контакт. Не делать: покупать второй датчик без теста на другой машине.

Контрольный тест: датчик на другой машине. Цифра «переехала» — меняйте деталь. Осталась — жгут или ЭБУ. Коды SPN 171 FMI 2/3/4 или B0162 сбросьте после ремонта и проверьте климат через 10 минут.

Запчасти и обмен опытом: если нужен датчик или разъём, посмотрите запчасти на truck14.ru. Водители с Севера делятся зимними кейсами в Telegram-канале Truck — там же подскажут артикул под вашу модель.

Свяжите показания датчика с печкой, подогревом топлива и климатом

Ложные +15 °C при −40 °C — печка не греет, подогрев топлива горит зря. ЭБУ топлива верит датчику: при «+15» на улице блок думает, что мороза нет, и держит подогрев включённым даже в оттепель.

Проверьте вентилятор печки отдельно и обдув стёкол кондиционером зимой, но сначала восстановите сигнал с улицы. После ремонта: сброс кодов, 10 минут покоя, сравнение панели с термометром у датчика.

Примите вердикт: чистка, замена или ремонт жгута перед рейсом

Три исхода без лишних трат:

• Достаточно чистки — окисление, лёд, соль на разъёме; после обработки контактного спрея и герметизации расхождение ≤3–5 °C.
• Замена датчика — NTC не меняет сопротивление при прогреве/охлаждении или стабильно вне таблицы; контрольный тест на другой машине подтвердил деталь.
• Ремонт жгута или блока — датчик исправен, прозвонка нашла обрыв/КЗ, wiggle-test ловит скачки; иногда виноват адрес датчика в CBCU после ремонта кузова.

Схема зимней диагностики:

Остыть 30+ мин → снять наледь → термометр у датчика → снять разъём, Ом по таблице → тест «холод-тепло» → 5 В на разъёме → прозвонка до CBCU → контроль на другой машине → вердикт

Не выезжайте в −40 °C с панелью «+15» и горящим подогревом топлива без понимания причины — расход топлива растёт, в кабине холодно, на трассе некогда диагностировать. Час на стоянке с мультиметром дешевле сорванной смены.

Если один критерий из четырёх «плавает» только первые минуты после запуска — часто это инерция датчика. Повторите замер через 15 минут на холостых.

Как понять, что диагностика удалась

В итоге вы получите панель и климат, которые снова реагируют на реальную улицу. Вы закончили правильно, если выполнены все пункты:

• Показания на панели расходятся с эталонным термометром у датчика не более чем на 3–5 °C в покое после 30+ минут простоя.
• Сопротивление NTC меняется при прогреве/охлаждении и попадает в диапазон таблицы для текущей температуры.
• После чистки разъёма и прозвонки жгута нет кодов SPN 171 / B0162.
• Климат-контроль и подогрев топлива реагируют на реальную улицу, а не на фантомный мороз или лето.

Нужен датчик или разъём — подобрать запчасть на truck14. Кейсы с КАМАЗ и Actros — подписаться в Telegram.

Частые вопросы

Какое сопротивление норма у датчика наружной температуры?

Снимите разъём и меряйте на выводах NTC. Ориентиры: около −20 °C — 14,5–16,5 кОм; 0 °C — 5,5–6,5 кОм; +20 °C — 2,2–2,8 кОм. Значение должно плавно меняться при прогреве ладонью. ∞ или 0 Ом без перехода — не норма.

Почему на панели +15 °C при −30 °C снаружи?

Чаще всего датчик ещё тёплый после рейса, на нём наледь с одной стороны и тепло от бампера, либо окислен разъём. Дайте машине остыть 30+ минут, очистите датчик и фишку, сравните с термометром. Если расхождение остаётся — меряйте NTC и прозванивайте жгут.

Можно ли ехать в рейс с неисправным датчиком наружного воздуха?

Короткий перегон на сервис — да, с осторожностью. В дальний рейс при −40 °C — нет: печка и подогрев топлива работают по ложной температуре, расход растёт, в кабине холодно. Сначала доведите расхождение до 3–5 °C или устраните код SPN 171.

Что значит −273 °C или 65535 Ом в диагностике?

Для блока это признак обрыва сигнала. Проверьте датчик без разъёма (тест «холод-тепло»), затем жгут до CBCU. Часто датчик исправен, а обрыв — в проводе у зеркала или в фишке.

Где стоит датчик на грузовике?

Обычно в передней зоне: бампер, решётка, под фарой, у зеркала. На двухсенсорных схемах — два узла. Не путайте с датчиком ОЖ. Точное место — в мануале вашей марки; перед работой сверьте фото в документации.

Хватит ли чистки разъёма или нужна замена?

Если после чистки и герметизации термометр и панель сходятся в пределах 3–5 °C, NTC в таблице и кодов нет — замена не нужна. Если сопротивление не реагирует на температуру или прозвонка жгута плохая — чистка не поможет.

Как проверить датчик мультиметром без снятия?

На разъёме при зажигании — 5,0±0,2 В. Ом меряют только со снятым разъёмом на детали. Для уверенности — тест «холод-тепло» и прозвонка до CBCU.
