Как проверить массу двигателя грузовика мультиметром на морозе?

Под Нерюнгри в −38 °C стартер один раз громко щёлкнул: фары яркие, на клеммах 24,8 В, мотор молчит. Сосед кричит «снимай стартер», рейс горит, эвакуатор дороже запчасти. На морозе именно так выглядит слабая электрическая масса двигателя: минусовая цепь «дышит» под пусковыми сотнями ампер, хотя мультиметр в покое показывает «нормальные» 24–26 В. За 20–40 минут у капота вы измерите падение напряжения, зачистите точки ДВС–рама–стартер и поймёте — менять агрегат или ехать дальше.

Масса двигателя на грузовике — это не вес мотора в килограммах и не весовой контроль на трассе, а минусовой провод заземления блока на раму. Окисленный болт легко даёт 24,8 В в покое и провал при пуске. Норма по Delco Remy для 24 В: суммарное падение по плюсу и минусу не больше 1,0 В, на каждой стороне — до 0,5 В. Сначала drop-тест мультиметром, потом стартер.

В выдаче Яндекса «масса двигателя грузовик» наполовину про килограммы и ПВК — не про заземление. Voltage drop (падение напряжения) — разница в вольтах между точками цепи при реальном пуске. Мультиметр: DC V, 20 В; помощник крутит ключ 3–5 с, вы фиксируете пик на дисплее.

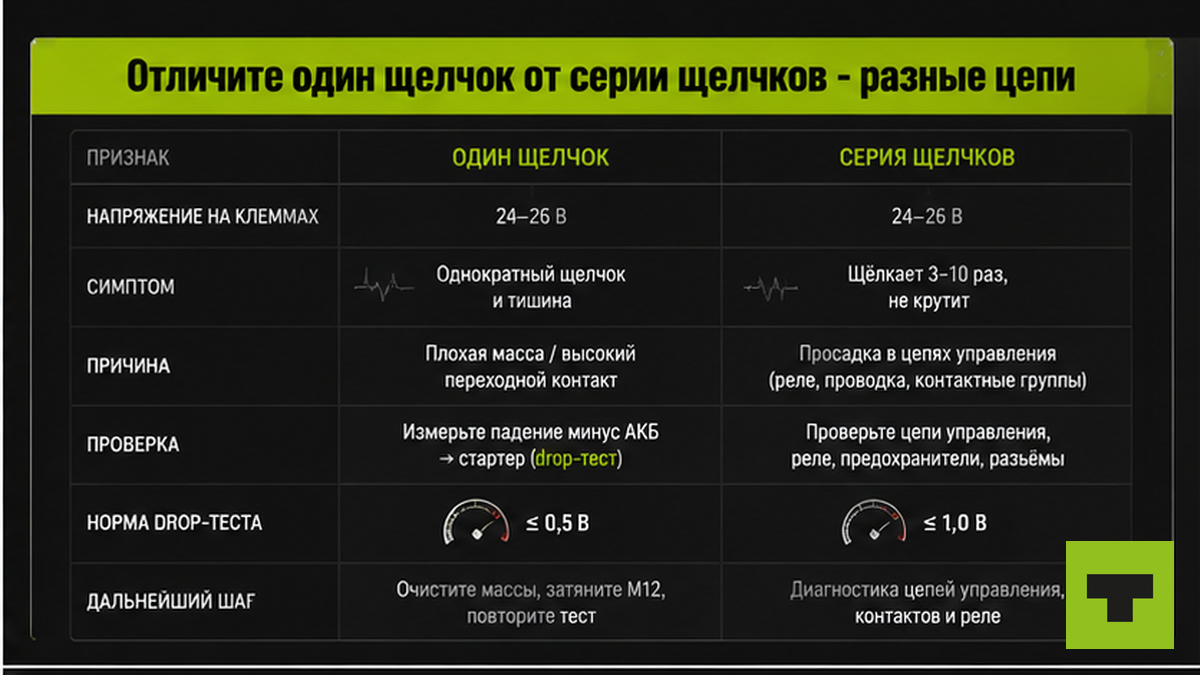

Отличите один щелчок от серии щелчков — разные цепи

Один громкий щелчок при яркой панели и «нормальных» вольтах на клеммах чаще ведёт к цепи стартера или массе под нагрузкой, а не к «мёртвой» батарее. Серия быстрых щелчков, когда панель тускнеет и гаснет — сначала АКБ и клеммы, потом масса. На морозе не крутите стартер дольше 10–15 секунд подряд: пауза 30–60 секунд, иначе сожжёте втягивающее на слабом контакте.

На практике у одного водителя под Нерюнгри прямой пуск отвёрткой на клемму 50 крутил мотор — виновато было реле в блоке. У соседа с тем же щелчком и 24,8 В на клеммах оказалась окисленная «косичка» массы ДВС–рама. Без drop-теста оба случая выглядят одинаково.

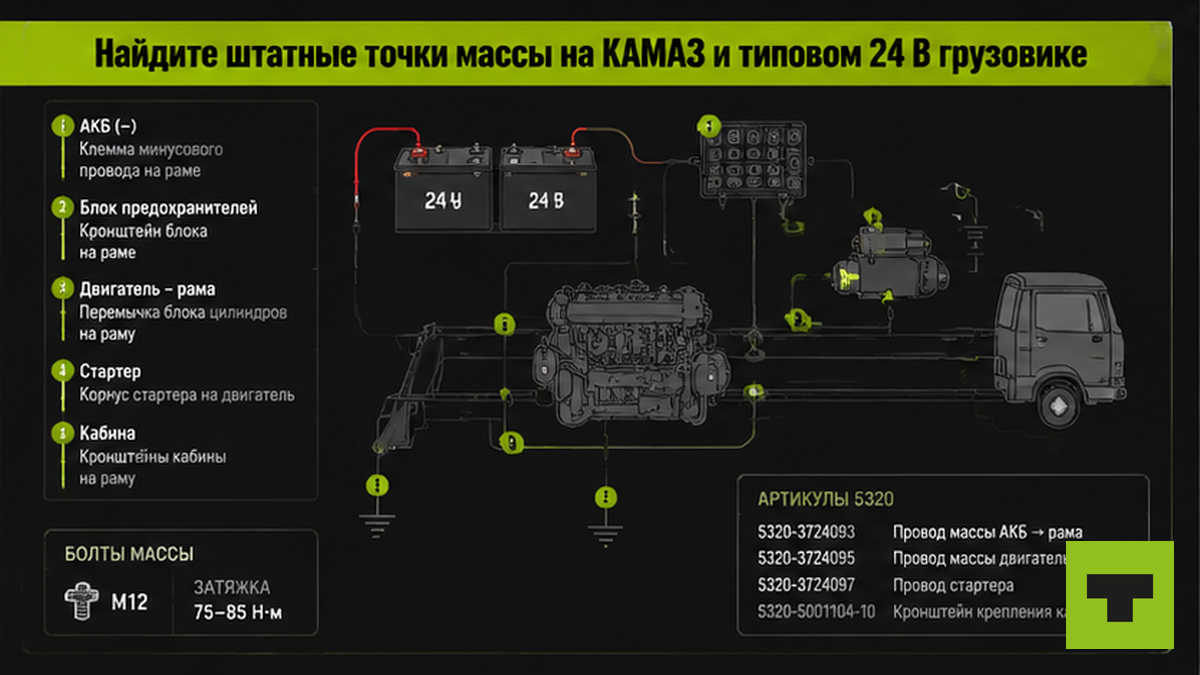

Найдите штатные точки массы на КАМАЗ и типовом 24 В грузовике

Толстый провод с минуса АКБ идёт на корпус двигателя — это главная масса силовой цепи. Тонкие жилы — на кузов и потребители; для стартера критична именно толстая ветка до блока и рамы. На КАМАЗ ищите болт массы на блоке цилиндров, крепление провода стартер–рама у моста рамы, перемычку кабина–рама. Каталожные ориентиры: провод стартер–рама 5320-3724090, выключатель массы–рама 5511-3724098, кабина–рама 5320-3724100. Сечение штатного массового кабеля — не меньше 16 мм².

Крепление — болт М12 со зубчатой шайбой: ржавчина под шайбой = обрыв. Типичная ошибка — чистить только клеммы АКБ и забыть болт на блоке.

Осмотрите и зачистите контакты до замеров

Белый или зелёный налёт на клеммах, подтёки электролита, люфт гайки на «косичке» массы — всё это сопротивление, которое мультиметр в покое не видит. Зачистите минус и плюс до чистого металла, подтяните гайки, поставьте зубчатую шайбу под массу. Не заливайте WD-40 на контакт массы у кабины — на морозе смазка тянет влагу, контакт хуже.

1. Снимите накидные ключи с клемм АКБ: сначала минус, потом плюс.
2. Щёткой по металлу или наждачкой уберите окислы с клемм и болтов массы на блоке и раме.
3. Проверьте, что жила не болтается в наконечнике и нет зелёной «шубы» под изоляцией у рамы.
4. Соберите клеммы, затяните до упора без срыва резьбы М12.
5. Только после этого переходите к drop-тесту — иначе цифры будут врать в другую сторону.

Измерьте падение напряжения мультиметром при пуске

Измерение сопротивления в покое (режим Ом) на массе почти бесполезно: при пуске ток сотни ампер, и даже доли ома дают просадку в вольтах. Delco Remy для 24 В системы: суммарный drop по плюсу и минусу при нагрузочном тесте — не больше 1,0 В; на каждой стороне цепи — до 0,5 В. На стартере при пуске желательно не ниже 19 В в 24‑вольтовой сети.

Схема проверки:

Минус АКБ → корпус стартера (drop минус) → плюс АКБ → B+ стартера (drop плюс) → сравнить с 0,5 В на сторону → зачистка или новый кабель → повторный пуск

1. Используйте мультиметр: DC V, 20 В. Чёрный щуп на минус АКБ (на болт, не на грязную клемму).
2. Красный щуп на корпус стартера или болт массы на блоке — металл, не краска.
3. Помощник включает стартер на 3–5 секунд. Запишите максимальное показание — это drop на минусовой цепи. Цель ≤0,5 В.
4. Поменяйте точки: чёрный на B+ стартера (толстый провод питания), красный на плюс АКБ. Повторите пуск, запишите drop плюса.
5. Сложите оба значения. Для 24 В сумма не должна превышать 1,0 В. Выше — чистите и подтягивайте точки по пути тока, не меняйте стартер вслепую.
6. Зафиксируйте напряжение на B+ стартера при пуске. Ниже 19 В при нормальных клеммах АКБ — ищите потери в кабелях или севшие банки.

На практике замер в покое на 25 В ничего не доказывает: окисленный контакт «дышит» только под пусковым током.

Проверьте прямым пуском и перемычкой: масса или реле

Если после зачистки drop в норме, а с ключа не крутит — нужно отделить массу от втягивающего и проводки. Прямой пуск: отвёртка с изолированной ручкой или толстый провод с плюса АКБ на клемму 50 стартера (на долю секунды). Крутит уверенно — масса и силовые кабели скорее исправны, ищите реле, предохранитель цепи пуска, провод от замка зажигания. Не крутит — стартер или механическая заклинивка.

Перемычка с минуса АКБ на зачищенный болт блока (не кабину): пуск ожил — виновата масса ДВС–рама. Drop >0,5 В после зачистки — идите по цепи клемма → рама → блок → стартер–рама; зелёная жила внутри = новый кабель 5320-3724090, не скрутка. Про щелчок без прокрутки — диагностика стартера на морозе; слабое кручение при нормальной массе — ремонт стартера зимой. Нужны запчасти на truck14.ru — провод, клеммы, втягивающее — после замеров, не до них.

Примите решение: в рейс, на стоянку или менять стартер

Вы прошли путь от щелчка к цифрам. В итоге вы сможете принять решение по замерам, а не по догадке соседа. Критерий успеха простой: после зачистки и подтяжки массовых точек падение на минусовой цепи «минус АКБ → корпус стартера» при пуске не больше 0,5 В, суммарно плюс и минус — до 1,0 В на 24 В. Стартер крутит уверенно не меньше 3 секунд, на B+ при пуске не ниже 19 В, панель не гаснет от одного щелчка — получите чёткий ответ: ехать до планового ТО или чинить стартер.

Drop в норме, кручения нет — к втягивающему, не к болту в третий раз. При серии щелчков сначала проверьте каждую банку. Запишите drop и пробег в блокнот.

Провод массы, клеммы или втягивающее после диагноза — подобрать запчасть на truck14 по модели шасси; после замены снова drop-тест при пуске.

Частые вопросы

Чем масса двигателя отличается от веса мотора в килограммах?

Масса в этой статье — электрический минус, провод заземления блока на раму. Вес ДВС в кг (таблички Cummins, логистика запчастей) и весовой контроль на ПВК к пуску не относятся. Если ищете «сколько весит двигатель КамАЗ» — это другой запрос.

Какое сопротивление массы норма в омах?

В покое мультиметр часто покажет доли ома и введёт в заблуждение. Надёжнее voltage drop при пуске: до 0,5 В на минусовой или плюсовой стороне, до 1,0 В суммарно на 24 В. Эталон «идеального» контакта в жёстких стандартах — доли милливольта под нагрузкой.

Почему стартер щёлкает при хорошем аккумуляторе?

Щелчок — это втягивающее реле, оно срабатывает при меньшем токе, чем прокрутка. Слабая масса или плюс до стартера дают щелчок без вращения при 24+ В на клеммах в покое. Сделайте drop-тест под пуском, не меняйте стартер по одному щелчку.

Можно ли завести грузовик с перемычкой на массу?

Временная толстая перемычка с минуса АКБ на зачищенный болт блока — диагностика, не постоянное решение. Если с перемычкой крутит, а без неё нет — ремонтируйте штатный провод ДВС–рама. На рейс так не ездят: кабель может оторваться от вибрации.

Где на КАМАЗ болт массы двигателя?

Ищите толстый кабель с минуса АКБ на блок цилиндров и ответвление стартер–рама у лонжерона. Каталожные номера проводов 5320-3724090, 5511-3724098, кабина–рама 5320-3724100. Болт М12 со зубчатой шайбой, сечение кабеля от 16 мм².

Когда менять стартер, а когда чистить массу?

Drop выше нормы — чистите и меняйте кабель до стартера. Drop в норме, прямой пуск на клемму 50 крутит, с ключа нет — реле и проводка. Drop в норме, не крутит ни так, ни эдак — стартер или втягивающее. Не повторяйте зачистку массы, если цифры уже в норме.
