Как проверить ремень компрессора кондиционера грузовика летом в жару

В +35…+40 °C кондиционер дует теплым, при включении климата свистит, а вы гадаете: заправлять фреон, менять компрессор или «еще проеду». Водитель КАМАЗ 5490 на «Лене» в июле услышал визг, потом обдув «как из печки» — на СТО предложили заправку за восемь тысяч, а под капотом поликлиновой ремень блестел в ручье, ролик люфтил. За 15-20 минут на стоянке вы получите понятный результат: осмотрите ремень привода компрессора, сверите натяжение с РЭ и сможете решить: ехать, подтянуть или менять ремень до рейса.

Слабый ремень дает те же симптомы, что нехватка фреона: теплый воздух и свист при включении AC. Сначала ремень и натяжитель, потом заправка. На ЯМЗ в РЭ «ремень компрессора» 4-6 мм при 40 Н чаще про пневмо, а не климат; на КАМАЗ 5490 кондиционер на общем поликлиновом ремне с автонатяжителем.

Чеклист водителя, не теория про хладагент. Жара и пыль ускоряют вытяжку резины: на практике в +38 °C слабый ремень рвется после нескольких сотен километров с включенным AC, хотя зимой «еще держался». Ниже порядок работ на обочине, цифры из руководств по ЯМЗ, КАМАЗ и Cummins и способ отличить привод от муфты компрессора без дорогой диагностики.

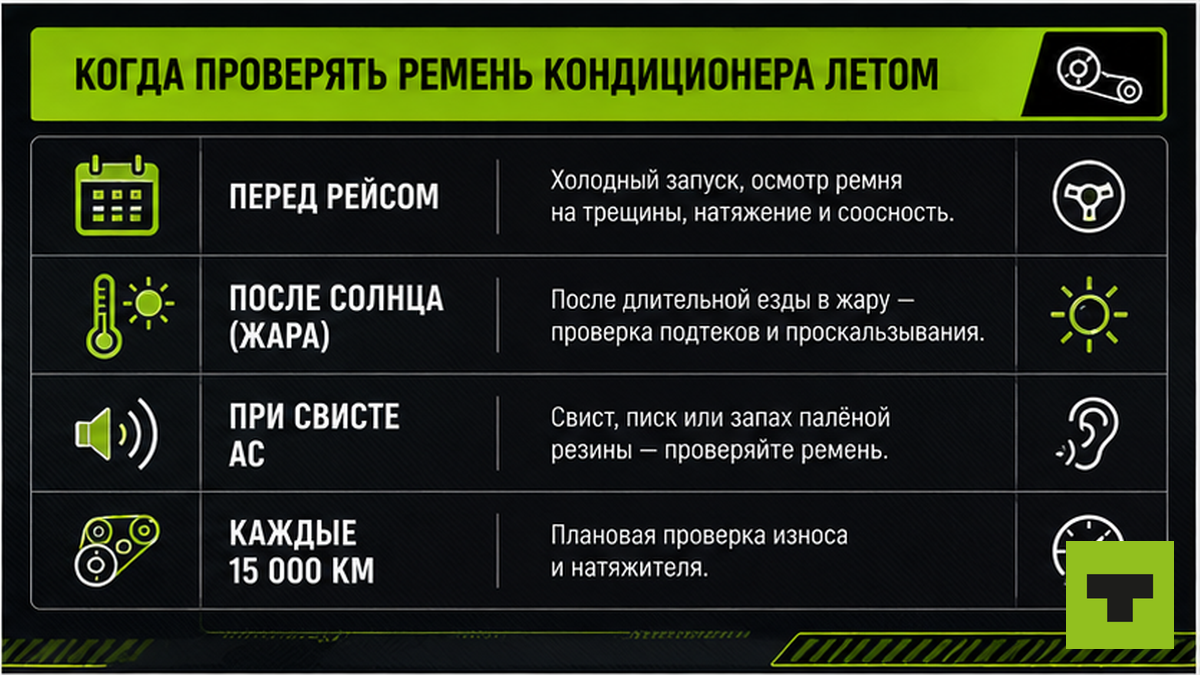

Когда проверять ремень кондиционера летом

Типичная ошибка — ехать со свистом «до базы»: проскальзывание перегревает ремень и подшипники. Избегайте форсажа с включенным AC, пока не сделаете осмотр на стоянке.

• Перед длинным рейсом, если AC не холодил в прошлой поездке.
• После простоя на солнцу — резина «отпускает».
• При первом свисте при включении кондиционера.
• Каждые 15 000 км или по регламенту РЭ.

Короткий визг при нажатии AC — повод заглянуть под капот до заправки. Не откладывайте: в жару проскальзывающий ремень нагревается до 80-90 °C и трескается быстрее, чем в прохладную погоду. Если свист и без климата, см. свист ремня генератора летом: на поликлиновой схеме один ремень кормит генератор и компрессор.

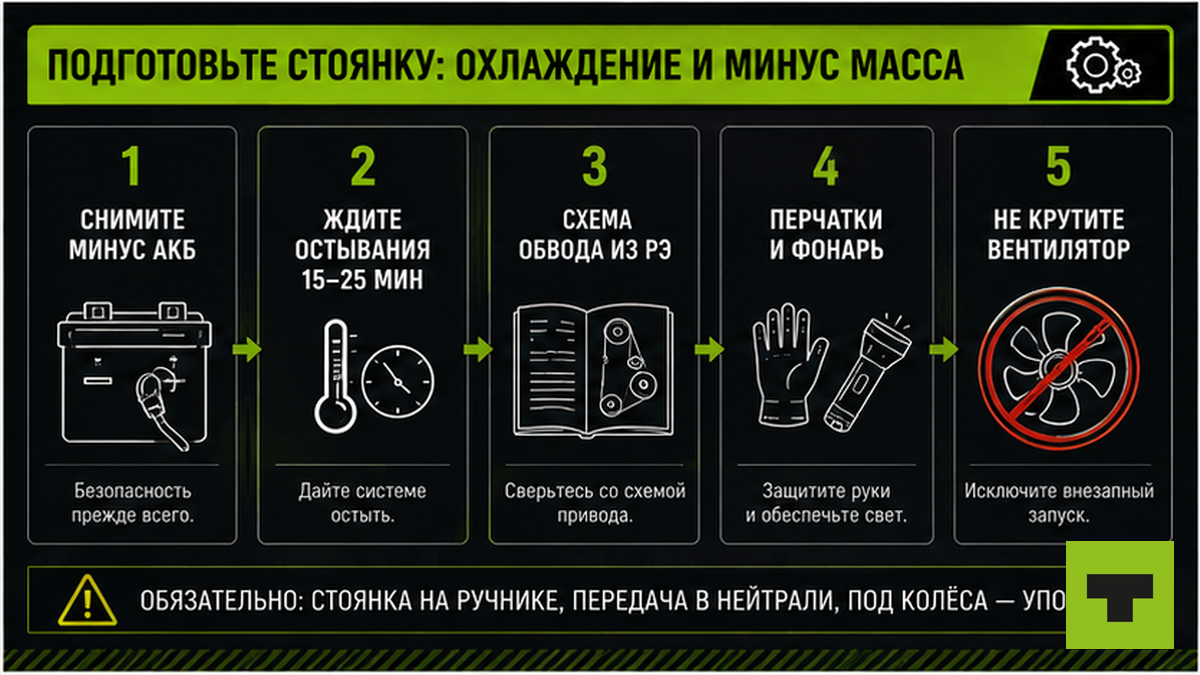

Подготовьте стоянку: охлаждение и минус масса

Только остывший двигатель. Горячий вентилятор — прямой ожог; в жару металл держит тепло 20-30 минут после остановки. Тут важный момент: снимать ремень или лезть к натяжителю на горячем моторе опасно и бесполезно — прогиб на раскаленной резине измеряется неверно.

1. Снимите минус с АКБ или выключите массу.
2. Дождитесь, пока кожух можно трогать — 15-25 минут в тени.
3. Найдите схему обвода в РЭ: компрессор AC, натяжитель, ролики.
4. Используйте перчатки и фонарь — без света не увидите трещин и «блеска» в ручьях.
5. Не крутите вентилятор и шкивы при заведенном моторе.

Разберитесь, какой привод у шасси: не путайте пневмо и климат

Частый промах: в РЭ по ЯМЗ/КАМАЗ 740 «ремень компрессора» 4-6 мм при 40 Н — это пневмокомпрессор тормозов, не кондиционер кабины. На 5490 и Cummins климат на поликлиновом 8PK с автонатяжителем — «щипковая» проверка из легковых гайдов вводит в заблуждение.

Найдите шкив с муфтой компрессора у радиатора — не ближайший клиновой у пневмо. Муфта — это электромагнитная «вилка»: при нажатии кнопки AC она прижимает шкив к валу компрессора. Если ремень крутится, а муфта не схватывает, холод не появится даже при идеальном натяжении.

Осмотрите ремень за три минуты: трещины, блеск, масло

Осмотр закрывает боль «AC теплый, компрессор вроде включается». Слабый ремень проскальзывает — хладагент не качается в полную силу.

• Трещины, остекление, нити корда — менять, не подтягивать.
• Масло на ремне — устранить течь; масло размягчает резину за рейс.
• На поликлиновом: блестящая полоска в ручье — резина «закатилась».
• Ребра в канавках шкивов по всей длине.

Тест с водой: полейте ремень, включите AC на 1500-2000 об/мин. Свист пропал на мокром и вернулся сухим — проскальзывание, не «кончился фреон». Часто ломается посадка в одном ручье: пыль с трассы забила канавку, ребро вылезло, и ремень блестит только в одном месте — как в истории с 5490 на «Лене».

При чистом ремне и слабом холоде — диагностика кондиционера, когда не холодит.

Проверьте натяжение по допускам РЭ

Перетяжка убивает подшипники; слабина дает свист в жару.

Схема:

Остывший ДВС → замер прогиба → сравнение с РЭ → регулировка → прогрев 5 мин → повторный замер

Клиновой (ЯМЗ, МАЗ). 40 Н (4 кг) посередине короткой ветви, прогиб 4-6 мм. Отдельный AC по Mitsubishi diesel: ~100 Н, 7,5-8,5 мм — если в РЭ именно отдельный ремень климата.

Поликлиновой 5490/Cummins. Метка индикатора автонатяжителя в рабочем диапазоне по рисунку в РЭ. Если предусмотрен ручной замер: 44,1±5 Н, прогиб 6-10 мм на длинной ветви генератора/насоса — на этом же ремне сидит компрессор AC. Используйте динамометр КИ-8920 или груз известной массы на штанге; усилие «на глаз» двумя пальцами в жару дает ошибку в несколько миллиметров, и ремень снова свистит к вечеру.

Ремень и ролик — запчасти на truck14.ru по двигателю (Gates, Contitech по каталожному номеру).

Подтяните натяжитель или замените ремень

Сделайте регулировку при целой резине и прогибе вне допуска. Замена при трещинах, хрусте корда, масле, люфте ролика.

1. Ослабьте натяжитель по РЭ (ось 120-150 Н·м, болт 10-20 Н·м — не перекручивайте).
2. Выведите прогиб в середину допуска, не в верхнюю границу.
3. Затяните крепеж в порядке из руководства.
4. Поликлиновой — только по каталожному номеру, не «похожий» ремень.
5. Шумный или люфтящий ролик — менять с ремнем.

На 5490 после замены ремня и ролика холод вернулся без заправки — типичная ошибка СТО сразу лезть в порт. В реальном проекте на трассе «Лена» водитель сэкономил на заправке и не потерял сутки в очереди на СТО: вся работа заняла меньше часа в тени.

Прогоните проверку после регулировки

Боль «ослаб через 200 км» лечится повторным контролем. Регламент КАМАЗ требует проверить натяжение после первых 50 моточасов или 100-200 км после любой регулировки — новая резина и прокладки натяжителя усаживаются.

1. Прогрев 5 минут — резина усядется.
2. Повторный замер прогиба или индикатор автонатяжителя.
3. AC на 1500-2000 об/мин без свиста.
4. Воздух из дефлекторов холодеет за 3-5 минут.
5. Контроль через 100-200 км после поездки с AC.

Отличите слабый ремень от муфты по звуку

Свист при включении AC — ремень или ролик. Постоянный вой на любых оборотах — подшипник шкива. Грохот после выключения AC — обводной ролик. По классификации шумов HVAC короткий «визг» при нагрузке на компрессор чаще всего указывает на проскальзывание ремня, а не на внутренности компрессора.

На заглушенном моторе легко покрутите шкив компрессора: рывки и скрежет — сервис, не крутите силой на заведенном.

Ремень в норме, холод слабый — муфта компрессора. Поликлиновой ремень связан с генератором — опыт проверки генератора и ремня на морозе пригодится летом.

Как понять, что проверка сработала

• Визуально: нет трещин, остекления, масла; ребра в ручьях.
• Натяжение: в допуске (40 Н / 4-6 мм; ~100 Н / 7,5-8,5 мм AC; 6-10 мм или индикатор на 5490).
• На моторе: нет свиста при AC; холод за 3-5 минут.
• План: «ездить» / «подтянуть» / «заменить до рейса» + контроль через 100-200 км.

Ориентир: три пункта ок, холод слабый — ищите фреон и муфту. Свист при нормальном прогибе — ролик и грязь в ручьях. Запишите дату и прогиб в блокнот водителя: через неделю не вспомните, подтягивали вы ремень или уже меняли ролик.

Ремень и ролик — подобрать запчасть на truck14 по маркировке длины и числа ручьев.

Частые вопросы

Можно ли ехать, если ремень свистит?

Короткий свист 1-2 рейса при целом ремне — риск до стоянки, но без длительного форсажа. Постоянный свист, запах гари или трещины — выключите AC, подтяните или меняйте до продолжения пути. Обрыв общего поликлинового ремня остановит генератор, и вы останетесь без зарядки АКБ в жару.

Обход компрессора ремнем — нормально?

Укороченный ремень в обход муфты — временно, если климат не нужен; шкив не должен блокироваться. На рейсе с AC нужен штатный обвод по РЭ.

Почему ремень снова ослаб после подтяжки?

Усадка новой резины, изношенный автонатяжитель, грязь в ручьях. Прогрев 5 мин, повторный замер, контроль через 100-200 км. Повтор — меняйте ролик или натяжитель.

Как отличить ремень пневмо от AC на ЯМЗ?

По схеме РЭ: пневмо сбоку двигателя, AC у радиатора с муфтой. 40 Н / 4-6 мм в таблице ЯМЗ чаще про пневмо.

Хватит ли «щипка» вместо динамометра?

Нет. Нужны 40 Н, 100 Н или индикатор автонатяжителя из РЭ. Ошибка в 2-3 мм в жару дает проскальзывание за сотню км.

Когда менять, а не подтягивать?

Трещины, остекление, корд, масло, «закатанные» ручья, люфт ролика. Подтяжка только на целой резине.

Ремень целый, а не холодит?

Проверьте муфту, давление, конденсатор. Ремень — первый этап цепочки, не последний.
