Как заменить щетки генератора грузовика на КамАЗ без выжигания регулятора?

Зимой на Севере лампа аккумулятора горит, фары тускнеют на холостых, после ночи с автономкой грузовик заводится с трудом — водитель меняет АКБ или крутит ремень, а зарядка не возвращается. На трассе под Якутском при −35 °C КамАЗ дал 24,8 В: ремень подтянули, к вечеру снова просадка. На СТО — генератор за 18 тысяч, а щётки вылезли на 4 мм и заели. Замена узла 612.3702-07 и ППР в «Зима» за час вернули 27,8 В вместо суток на обочине.

На Г273-В и многих КамАЗ/МАЗ щётки не меняют поштучно — ставят щеткодержатель с регулятором в сборе. Минимум 8 мм высоты щётки на Г273, 10 мм по сервисным нормам КамАЗ. Норма зарядки 24 В: 27,5–29 В на холостых, под фарами и печкой не ниже 26,5–27 В. После замены при морозе обязательно перевести посезонный переключатель ППР в «Зима», иначе АКБ к утру снова сядет.

Гайд без теории: диагностика, снятие узла, сборка и проверка под морозной нагрузкой. Щётки трутся о медные кольца ротора; когда стираются или заедают, зарядка пропадает при живом ремне.

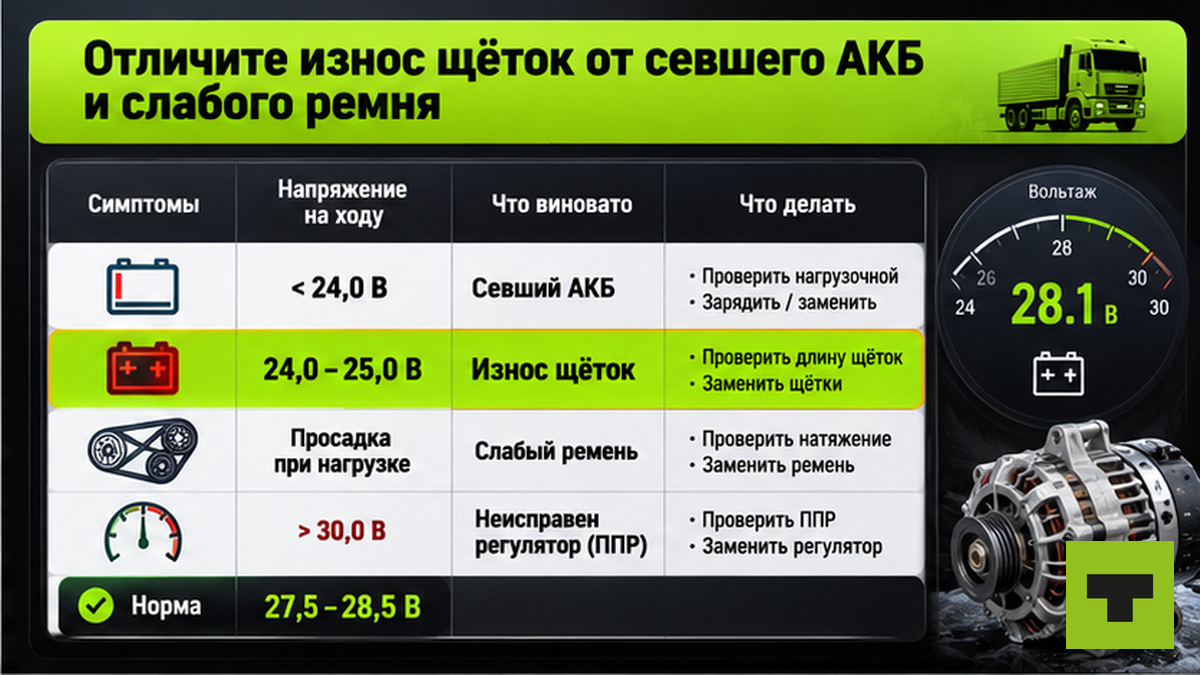

Отличите износ щёток от севшего АКБ и слабого ремня

Типичная ошибка — сразу покупать батарею или генератор целиком. Сначала три замера на клеммах, как в материале про проверку генератора грузовика в мороз: заглушен ~24–25,5 В, после 3–5 минут прогрева 27,5–28,5 В, под фарами и печкой на 1500–2000 об/мин не ниже 26,5–27 В.

Признаки именно щёток, а не АКБ:

• Лампа зарядки горит постоянно, на холостых ниже 27 В, после газа на секунду «оживает» — щётки не держат контакт с кольцами.
• Ремень и клеммы в порядке, а просадка под нагрузкой остаётся — смотрите щеткодержатель.
• Искрение у задней крышки генератора, запах гари от щёток — износ критический.

Исключите севшую батарею по проверке аккумулятора грузовика мультиметром: если заглушен ниже 24 В, сначала зарядка АКБ. На практике при живом ремне и нормальных клеммах, но высоте щётки меньше 8 мм на Г273, виноват узел в сборе, а не «мёртвый» генератор за полцены машины.

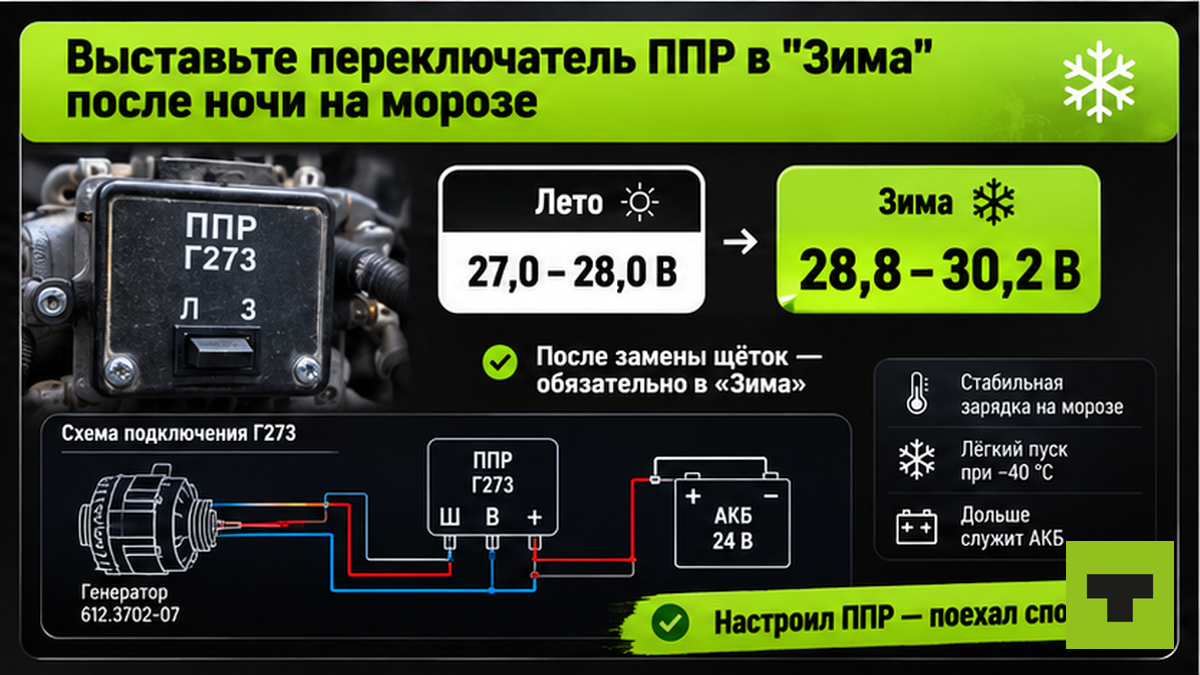

Выставьте переключатель ППР в «Зима» после ночи на морозе

На Г273-В и аналогах щётки не меняют поштучно — «раскомплектация щеток не допускается», ставят щеткодержатель с регулятором в сборе. У того же Г273 есть винт посезонной регулировки с метками «Л» (лето) и «З» (зима). Типичная ловушка: поставили новый узел, на стоянке 27,5 В — «всё нормально», а к утру АКБ снова пустой, потому что переключатель остался в «Лето».

Порог: при устойчивом морозе около 0 °C и ниже — правое крайнее положение «Зима». Нормы напряжения ППР: лето 27–28 В, зима 28,8–30,2 В. После замены щёток в Якутии зимой перевод в «Зима» даёт +1,5–3 В без замены батареи — часто этого хватает, чтобы ночная автономка не съела весь запас.

На практике водитель с ночной Webasto видит «пустой» АКБ утром, хотя генератор крутится: дело не только в ёмкости батареи, а в заниженной уставке регулятора на морозе. Не делайте вывод «АКБ умер» до проверки положения ППР.

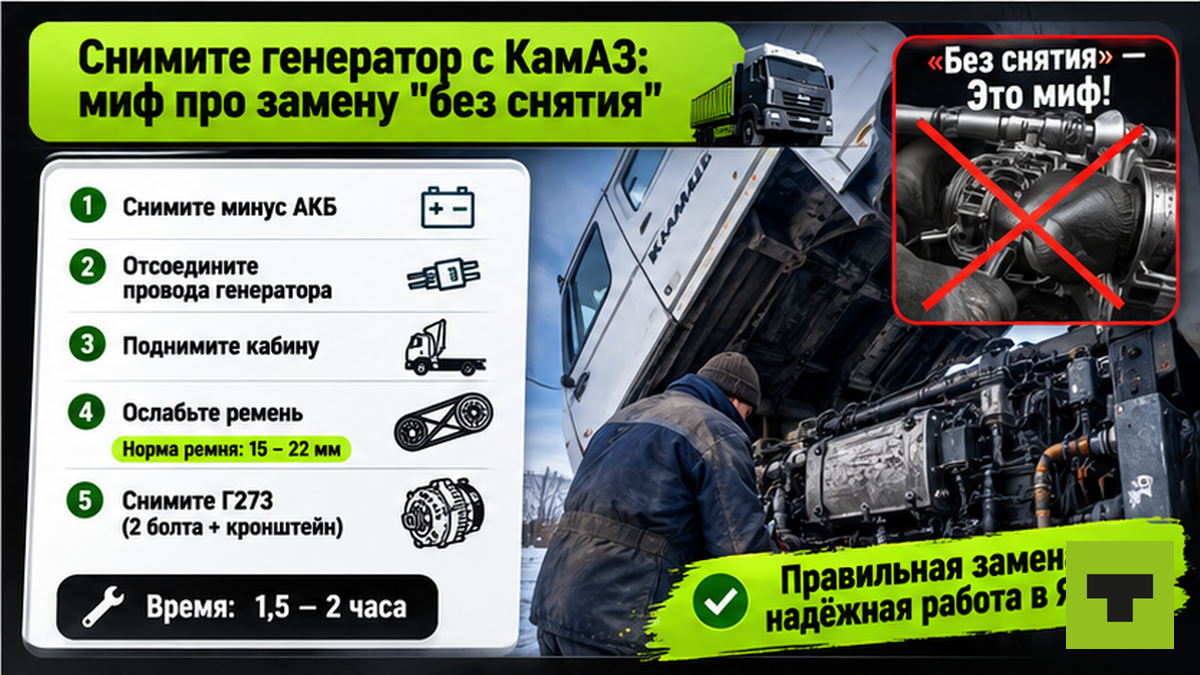

Снимите генератор с КамАЗ: миф про замену «без снятия»

Запрос «замена щеток генератора без снятия» популярен у легковых, на грузовике Г273 это почти всегда ложный путь. На КамАЗ генератор снимают целиком: подъём кабины, отсоединение массы обеих батарей, снятие проводов +, −, В (возбуждение), ослабление кронштейна и планки. Готовьте ключи и время в боксе, а не час на попытку достать щётки через щель. Не делайте демонтаж без снятия массы с обеих батарей — риск пробоя диодов.

На евро-генераторах 4502, 7762, 3102 иногда есть сервисное окно щеткодержателя — смотрите шильдик и мануал под вашу модель. Если доступ есть, полное снятие не нужно; на классическом Г273-В — только с демонтажем агрегата.

Схема работ:

Диагностика на АКБ → снятие массы → демонтаж генератора (или окно щеткодержателя) → замена узла в сборе → натяжение ремня → ППР «Зима» → контрольный замер под нагрузкой 10–15 минут

Замените щеткодержатель в сборе без выжигания регулятора

Страх выжечь выпрямитель при сборке реален, если нарушить порядок. Правило: минус с АКБ первым, плюс последним при подключении. Не замыкайте клеммы +, В и Ш между собой. Не снимайте плюсовой провод с работающего мотора — удар током и пробой диодов.

1. Заглушите мотор, снимите минус с обеих батарей 24 В. Зафиксируйте положение ремня и метки натяжения — пригодится при сборке.
2. Снимите генератор или откройте крышку щеткодержателя. Открутите два болта крепления узла Я120М (или аналог на вашем агрегате).
3. Осмотрите щётки: свободный ход в направляющих, высота не менее 8 мм на Г273 или 10 мм по сервисным таблицам КамАЗ. Меньше — используйте только щеткодержатель в сборе, не подпиливание. Избегайте самостоятельной допиловки щёток до нужного размера: при первом пуске сломаете графит.
4. Очистите контактные кольца ветошью; при загрязнении — лёгкая зачистка стеклошкуркой С100. Износ кольца больше 0,5 мм по диаметру (минимум 29,3 мм) — одних щёток мало, нужен ротор или генератор.
5. Установите новый щеткодержатель, затяните болты. При установке удерживайте щётки отжатой пружиной, как на евро-генераторах Denso/Bosch — иначе сломаете графит при посадке.
6. Соберите генератор, отрегулируйте ремень: прогиб 15–22 мм на середине ветви при ~4 кгс (39,2 Н на Г273). Подробнее — в гайде про натяжение ремня генератора грузовика.
7. Подключите провода, плюс АКБ последним. Выставьте ППР в «Зима» при морозе. Прогрейте 10–15 минут под фарами и печкой, замерьте напряжение.

Подберите узел по шильдику на генераторе

Каталожный номер берут с таблички на корпусе, не «на глаз» по марке машины. Частые позиции для КамАЗ/МАЗ:

• 612.3702-07 — щеткодержатель с регулятором 28 В / 5 А для генераторов серии 7762.3701 (пример из рейса под Якутском).
• 8812.3702 / 3102.3771 — узел для орбитальных генераторов 3102.

Нужны запчасти на truck14.ru — щеткодержатель 7762.3771 в сборе или 8812.3702 для орбиты. Сверьте номер на шильдике с карточкой товара: регулятор в узле уже встроен, отдельно его не подбирают.

Проверьте зарядку под нагрузкой: критерий успеха

Результат ремонта — получите стабильную зарядку в любой мороз. Проверьте, что выполнены все критерии:

• Контрольная лампа зарядки гаснет после пуска и не загорается на ходу.
• На прогретом двигателе мультиметр на клеммах АКБ показывает 27,5–28,5 В на холостых.
• С фарами и печкой на 1500–2000 об/мин не ниже 26,5–27 В.
• Щётки свободно ходят в направляющих, высота не менее 8 мм (Г273) или 10 мм (сервис КамАЗ).

Если цифры совпали — можно в рейс. Дайте 10–15 минут под нагрузкой кабины, не один замер сразу после пуска.

Разберите цепочку, если после замены зарядки нет

Заменил щётки — а лампа снова горит? Не покупайте второй генератор сразу. Проверьте по порядку:

1. Кольца ротора: глубокие борозды, износ больше 0,5 мм — щётки не спасут.
2. Ремень: прогиб вне 15–22 мм, свист под нагрузкой — генератор крутится вхолостую.
3. Масса и B+: падение между клеммой генератора и АКБ больше 0,2 В — чистка контактов.
4. Регулятор: выше 30 В или ноль зарядки при исправных щётках — см. проверку регулятора напряжения генератора.
5. Диодный мост: нет зарядки при нормальных щётках и ремне — проверка диодного моста мультиметром.

Часто ломается контакт, а не весь агрегат. Типичная ошибка — узел без проверки колец: через неделю зарядка снова пропадает при диаметре ниже 29,3 мм.

Перед разбором FAQ: подобрать запчасть на truck14 по номеру генератора с шильдика — щеткодержатель, ремень, регулятор; после монтажа повторите контрольный замер под нагрузкой.

Частые вопросы

Можно ли менять щётки генератора грузовика по одной?

На Г273-В и большинстве КамАЗ/МАЗ — нет, только щеткодержатель с регулятором в сборе. Поштучная замена не допускается заводской документацией: разная высота щёток убьёт контакт с кольцами за недели.

Какая минимальная высота щётки перед заменой?

На Г273 — не менее 8 мм от пружины до основания, по сервисным таблицам КамАЗ часто указывают 10 мм. Остаток меньше 5 мм — менять срочно. Щётка должна свободно ходить в направляющей, без заедания в пластике держателя.

Нужно ли снимать генератор с КамАЗ для замены щёток?

На классическом Г273-В — да, снимают агрегат целиком: кабина вверх, отключение +/−/В. На части евро-генераторов 7762/3102/4502 бывает сервисный доступ без полного демонтажа — смотрите конструкцию по шильдику.

Куда ставить переключатель Лето/Зима после замены?

При устойчивом морозе около 0 °C и ниже — в положение «Зима» (правое крайнее на Г273). Иначе регулятор держит заниженное напряжение, формально «норма» на стоянке, а АКБ к утру разряжен после отопителя кабины.

Какое напряжение считать нормой после замены щёток на 24 В?

27,5–29 В на холостых после прогрева, под фарами и печкой на 1500–2000 об/мин не ниже 26,5–27 В. Лампа зарядки должна погаснуть после пуска. Ниже 26,5 В под нагрузкой — ремонт не завершён.

Что делать, если после новых щёток зарядки всё равно нет?

Проверьте кольца ротора, натяжение ремня 15–22 мм, контакт B+ и массу, затем регулятор и диодный мост мультиметром. Не меняйте генератор целиком, пока не пройдёте эту цепочку — часто виноват окисленный провод, а не обмотка.

Где взять щеткодержатель под свой генератор?

Снимите номер с шильдика на корпусе (например 612.3702-07, 8812.3702) и сверьте с каталогом truck14.ru по модели генератора, не только по марке шасси. Узел ставят в сборе с встроенным регулятором.
