Как проверить датчик положения коленвала на грузовике мультиметром?

На трассе или в мороз грузовик крутит стартером, а тахометр на нуле, в памяти P0335, и снова советуют «менять датчик» — хотя месяц назад уже меняли. У водителя КамАЗа на линии Якутск-Нерюнгри при -42 было то же: оказалось не железо, а масло в разъёме и сломанная клипса. Ниже — пошаговая проверка ДПКВ без снятия: вы получите ясный результат и сможете отличить датчик от проводки, не покупая второй зря.

ДПКВ (датчик положения коленвала) даёт ЭБУ импульсы оборотов: без них мотор не заводится, тахометр стоит на нуле. Сначала разъём и жгут, потом back-probe в разъём без демонтажа. Индуктивный (2 провода) — сопротивление 540-750 Ом и AC 0,2-1,5 В при кручении стартером; Холл (3 провода) — питание 5-12 В, сигнал меняется при прокрутке, омметр на сам датчик не включать. На Cummins омметр может показать 900-1100 Ом и всё равно врать — нужен AC или осциллограф.

ДПКВ считывает зубья венца и сообщает ЭБУ, крутится ли коленвал. Без импульса блок не подаёт топливо — типичная картина «крутит, но не заводится». На грузовом дизеле датчик у маховика бьют вибрации и грязь; проверка без снятия реальна: back-probe, мультиметр и OBD-сканер с графиком RPM.

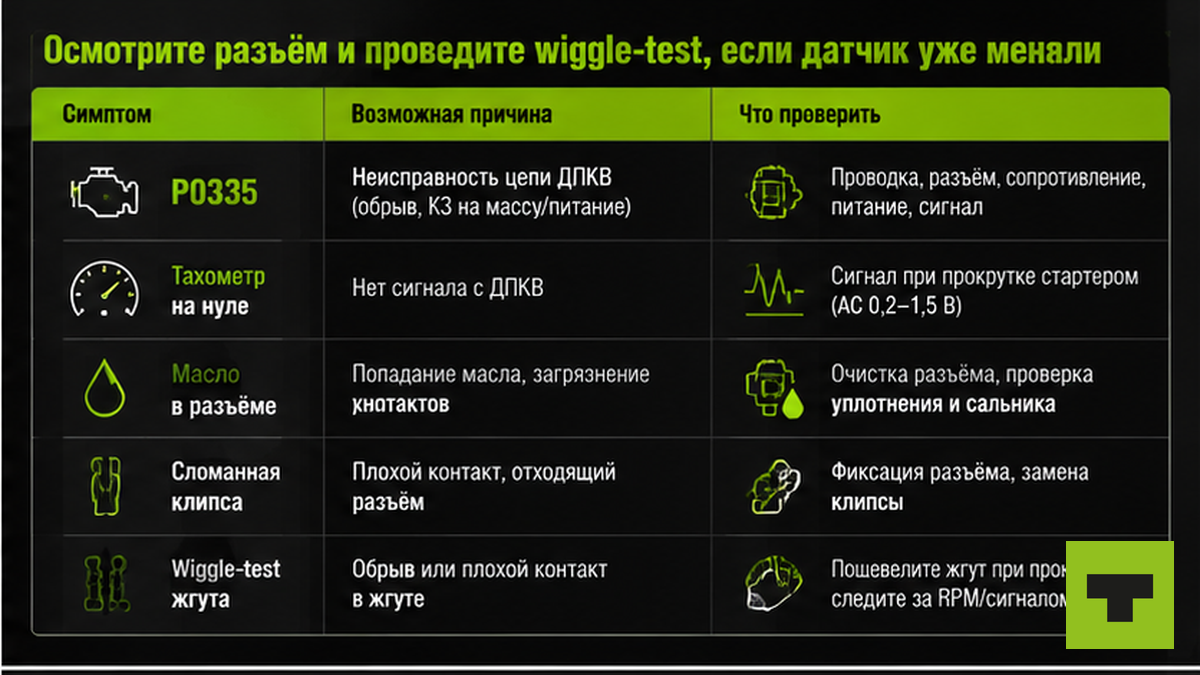

Осмотрите разъём и проведите wiggle-test, если датчик уже меняли

Типичная ошибка — сразу заказывать новый ДПКВ после P0335. На практике виноваты разъём, жгут или масса, особенно если датчик меняли недавно.

Осмотрите разъём: масло, вода, окисление, трещины, затяжку болта. Зазор сердечника до венца — 0,5-1,5 мм. Коды P0335-P0339 — цепь, диапазон или прерывистый контакт. Сделайте wiggle-test: помощник крутит стартером, вы покачиваете жгут — если RPM или тахометр пропадают, виновата проводка. Почистите разъём, проверьте клипсу. Избегайте заказа нового датчика, пока не исключили проводку.

Слабый стартер — сначала масса и АКБ: как проверить массу двигателя грузовика.

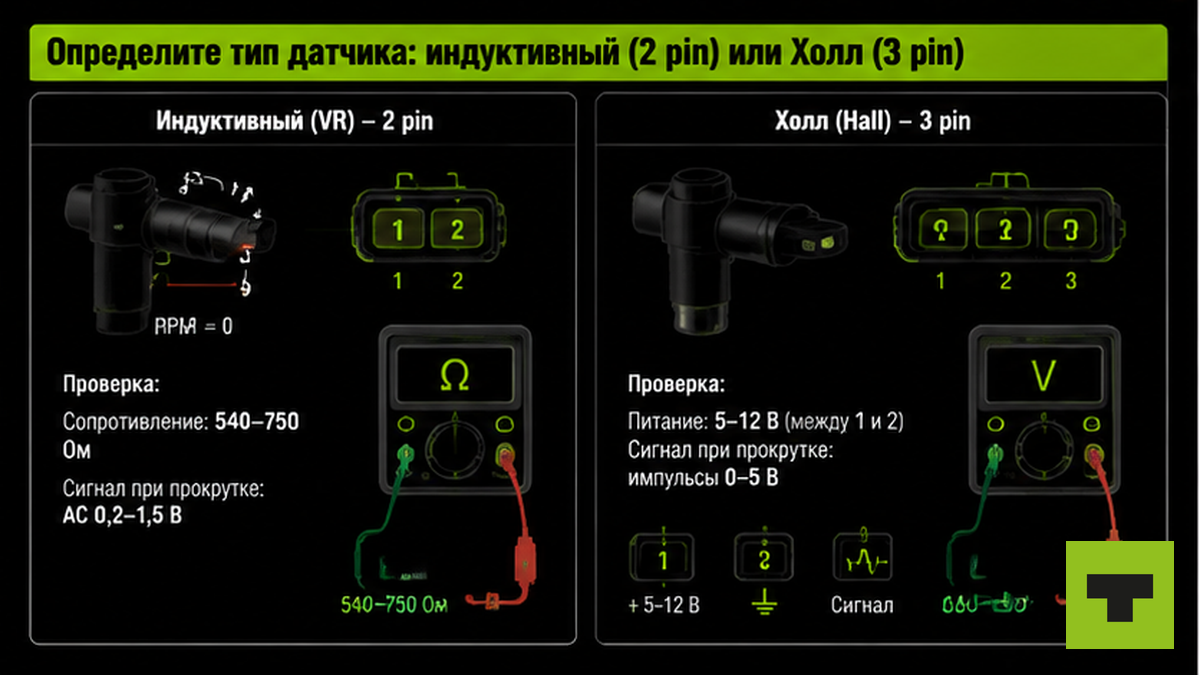

Определите тип датчика: индуктивный (2 pin) или Холл (3 pin)

Боль многих водителей: не знаешь, индуктивный датчик или на эффекте Холла — и боишься спалить датчик неправильным режимом мультиметра. Правило простое: два провода — индуктивная катушка (VR), три провода — чаще Холл с отдельным питанием. Перепутать режим на Hall опасно: омметр может повредить электронику внутри.

На Cummins ISX часто Hall-effect CKP с питанием +5 V. Для индуктивного ориентир сопротивления — 540-750 Ом (допуск до ~1000 Ом).

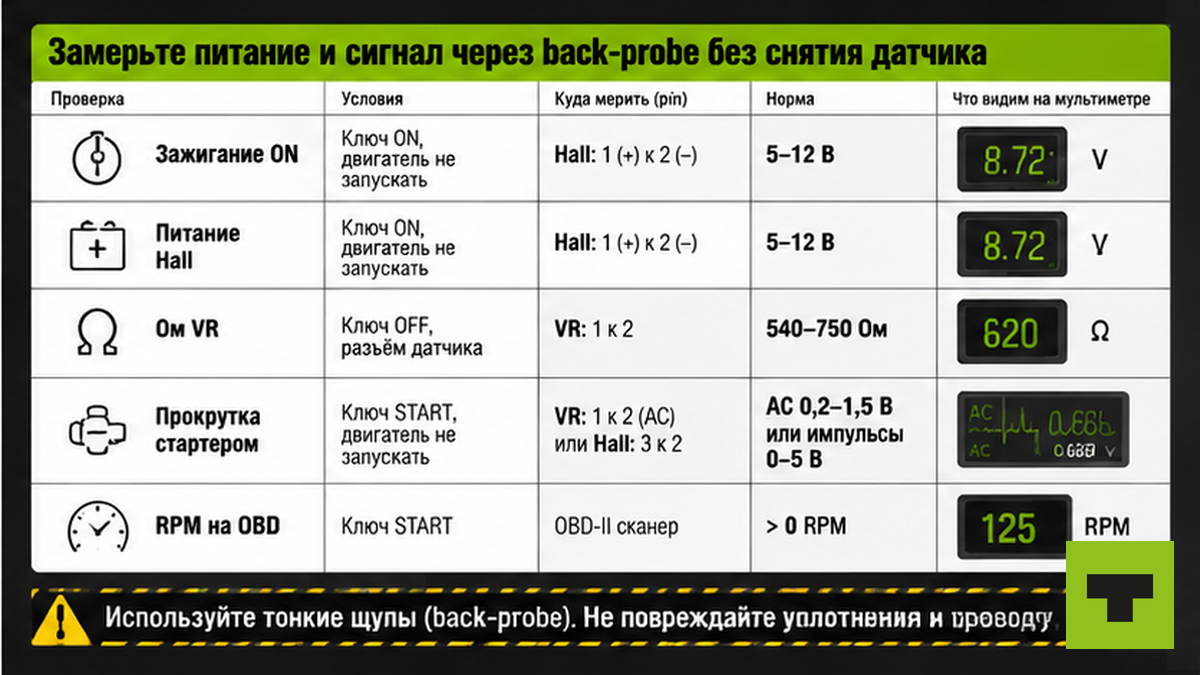

Замерьте питание и сигнал через back-probe без снятия датчика

Back-probe — тонкие иглы или щупы с тыльной стороны разъёма в гнёзда, без разрыва контакта. Используйте back-probe вместо снятия: датчик на месте, венец и зазор не трогаете. На практике это экономит час на снятии маховика и снижает риск сбить зазор при сборке.

Схема проверки без снятия:

Коды OBD и симптомы → осмотр разъёма и зазора → тип 2/3 pin → back-probe питание/масса (Hall) или Ом (VR) → прокрутка стартером AC/RPM → wiggle-test жгута → решение: проводка, датчик или механика венца

1. Считайте коды (P0335-P0339) и зафиксируйте: крутит ли стартер, движется ли тахометр или RPM на сканере.
2. Снимите только разъём с датчика, осмотрите контакты, зазор 0,5-1,5 мм, следы удара по венцу.
3. Для Hall (3 pin): зажигание ON, back-probe — питание 5-12 V и масса на соответствующих выводах по схеме.
4. Для индуктивного (2 pin): режим Ом между выводами — ориентир 540-750 Ом (сверьте с мануалом на ваш мотор).
5. Прокрутка стартером: VR — режим AC, ожидайте 0,2-1,5 V на сигнальных выводах; Hall — изменение DC на сигнальном проводе.
6. Параллельно смотрите RPM на OBD-сканере: при кручении обороты должны появиться и расти.
7. Wiggle-test жгута при кручении: пропадание RPM указывает на проводку.
8. Зафиксируйте итог: датчик, проводка или механика (венец, зазор) — перед заказом запчасти.

Нужны запчасти на truck14.ru — разъёмы, датчики положения коленвала, жгуты — подберите по VIN или номеру двигателя после отделения проводки от датчика.

Не доверяйте одному омметру: на Cummins цифры могут врать

На дизельных Cummins 5.9 и ISX датчик по мультиметру нередко показывает «нормальные» 900-1100 Ом — и всё равно не даёт рабочий сигнал. Форумные тесты с четырьмя датчиками: омметр дал ложное «ОК», осциллограф показал мёртвый импульс. Вот почему мы называем это главным ловушечным тестом на грузовом дизеле. Типичная ошибка — купить второй датчик по одной цифре сопротивления.

Ом в норме, а RPM нет — режим AC при кручении (VR) или сигнал Hall. В рейсе хватит AC 0,2-1,5 V и роста RPM на OBD; в сервисе — синусоида или прямоугольник на scope.

Импульс есть, а мотор молчит — топливо и ТНВД: проверка давления топлива, дизель не заводится на горячую.

Поймайте прерывистый сбой на морозе: RPM, чистка и зазор

На морозе ДПКВ сбоит, потом отходит — обрыв на вибрации или влага в разъёме. Северный гаражный порядок: сначала разъём и жгут, потом щупы. При P0339 держите график RPM на сканере и покачивайте жгут — поймаете момент пропадания. Чистка, сушка, диэлектрическая смазка, зазор 0,6-1,5 мм, осмотр венца на сколы и масляную плёнку. «Утром не заводился, к обеду завёлся» чаще про проводку, не про датчик.

Соберите минимальную диагностику в рейсе без осциллографа

На трассе нет scope — но есть мультиметр, прокрутка стартером и телефон со сканером. Этого хватает, чтобы не менять датчик вслепую. Без импульса с коленвала ЭБУ не видит обороты и не даст пуск — как на любом современном дизеле с электронным управлением.

• Коды P0335-P0339 + симптом «крутит, тахометр 0».
• Осмотр разъёма, wiggle-test, зазор и венец глазами.
• Тип 2/3 pin — правильный режим мультиметра.
• VR: Ом 540-750, AC при кручении 0,2-1,5 V.
• Hall: питание 5-12 V, сигнал меняется при кручении, RPM на OBD растут.
• Если всё «норм», а RPM нет — подозрение на датчик или венец; если RPM есть — искать топливо, свечи, компрессию.

Когда цепь ДПКВ исправна: критерий перед заказом запчасти

Результат проверки понятен, если при прокрутке стартером выполняется связка условий:

• На разъёме Hall есть питание 5-12 V и масса при включённом зажигании.
• Сопротивление индуктивной катушки в допуске (ориентир 540-750 Ом, сверка с мануалом).
• При back-probe появляется AC или меняется сигнал на Hall при кручении.
• На сканере растут обороты при прокрутке — цепь жива.

Дальше — венец, фаза, ЭБУ, топливо. Нет импульса при целой проводке и нормальном венце — заказывайте ДПКВ нужного типа (VR/Hall) по номеру двигателя.

Подобрать запчасть на truck14 — датчик положения коленвала, разъёмы, жгуты — укажите марку шасси и номер мотора, чтобы не перепутать Hall и индуктивный вариант.

Частые вопросы

Можно ли завести грузовик с неисправным ДПКВ?

На современном дизеле — практически нет: без импульса ЭБУ не подаст топливо. На КамАЗ, MAN, Volvo, Cummins сначала восстановите сигнал или проводку.

Какое сопротивление ДПКВ считать нормой?

Для индуктивного ориентир 540-750 Ом (часть источников 550-750, у Cummins по FSM бывает 900-1100 Ом). Замер — только на индуктивном, разъём снят, между двумя сигнальными выводами. Для Hall сопротивление на датчике не меряют — только питание и сигнал под нагрузкой.

Почему горит Check Engine при обрыве провода ДПКВ?

ЭБУ фиксирует отсутствие или некорректный сигнал: P0335 (цепь), P0336 (диапазон), P0339 (прерывистый). Сначала проверьте разъём и жгут wiggle-testом — обрыв на массе или питании Hall даёт тот же код, что и «мёртвый» датчик.

Нужно ли снимать датчик для проверки мультиметром?

Нет для большинства замеров: back-probe в разъём, сопротивление VR при снятом разъёме, AC при кручении стартером. Снятие нужно для точного зазора, осмотра венца вплотную или замены — не для первичной диагностики на стоянке.

Чем отличить неисправный ДПКВ от плохой проводки?

При wiggle-test жгута RPM пропадают — проводка. Сопротивление и питание в норме, жгут не влияет, а импульса и RPM нет — датчик или венец. Омметр «ОК» при мёртвом RPM на Cummins — типичный случай для осциллографа или замены датчика после проверки AC.

Когда без осциллографа не обойтись?

Если мультиметр и сканер показывают противоречие: Ом в норме, RPM нет, проводка цела. На Hall и Cummins scope покажет «прямоугольник» или его отсутствие. В сервисе это быстрее, чем второй датчик подряд.

Можно ли ехать до ближайшего СТО с P0335?

Если мотор заводится и RPM стабильны — короткий перегон до сервиса допустим с осторожностью. Если не заводится или обороты пропадают на ходу — не выезжайте в рейс: риск остаться на трассе без возможности повторного пуска.
