Как проверить датчик температуры топлива грузовика без снятия бака?

На морозе или в жару грузовик «не тянет» выше 1700-1900 об/мин, горит Check Engine, а в сканере температура топлива «+80 °C» при холодном баке. Водитель меняет фильтр и подогрев, а виноват датчик или окисленный разъём на ТНВД. На КамАЗ-5490 в такой ситуации часто всплывают коды 38 и 39, лимит оборотов держится даже после смены фильтра. Ниже — как без снятия бака найти датчик, проверить его мультиметром и отличить неисправный NTC-термистор от грязного разъёма или обрыва в жгуте.

Датчик температуры топлива (ДТТ) — это NTC-термистор: при нагреве сопротивление падает, ЭБУ по нему корректирует впрыск. При обрыве или коротком замыкании блок может подставить «-40 °C», «+390 °C» или «+900 °C» и резать обороты при ледяной солярке. Сначала исключите фильтр, давление и подогрев, затем осмотрите разъём на входе ТНВД и замерьте сопротивление омметром.

Гайд для рейса: симптомы, три точки поиска датчика, эталонный замер омметром. После проверки вы сможете отличить неисправный датчик от жгута и получите понятный результат — ехать дальше или менять ДТТ на стоянке. На практике зимой в Сибири первым делом смотрят разъём, залитый соляркой: при обрыве на Delphi VP37 и ряде Bosch ЭБУ рисует экстремальную температуру и режет подачу при ледяной солярке.

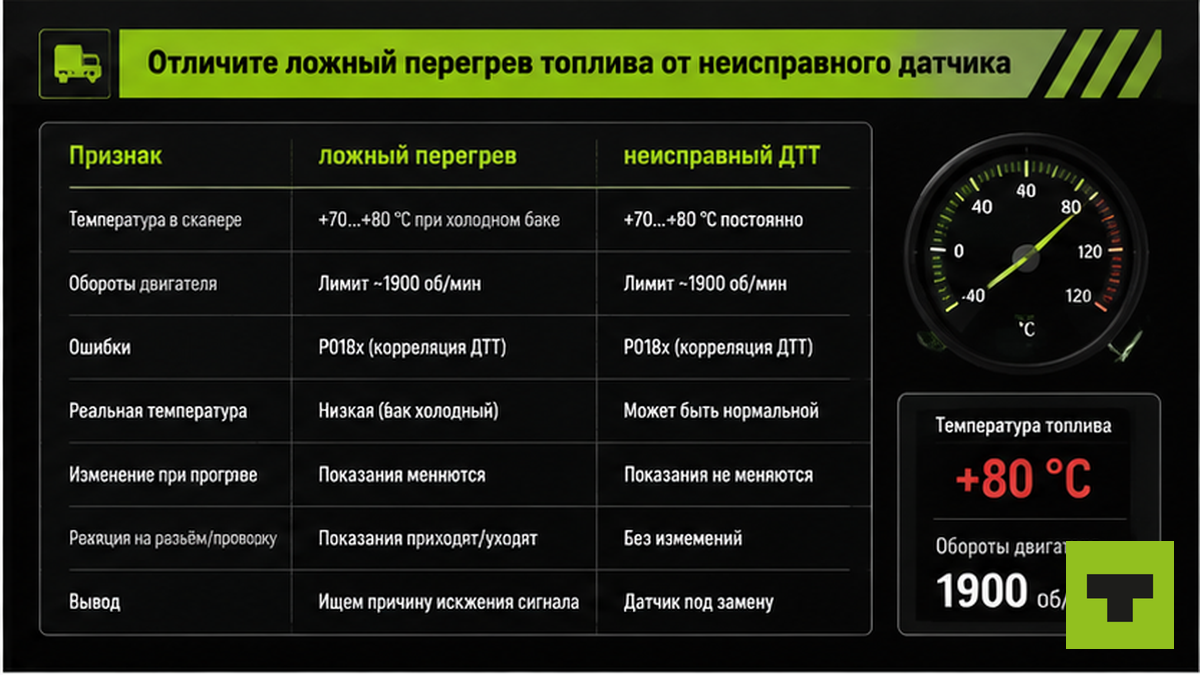

Отличите ложный перегрев топлива от неисправного датчика

Типичная ошибка — гнать машину на забитый фильтр, когда сканер уже показал нереальную температуру. Пять признаков, что пора копать ДТТ, а не только менять расходники:

• Лимит оборотов 1700-1900 об/мин при нормальном давлении топлива и чистом фильтре.
• На панели MIL (лампа Check Engine), в памяти — P0180-P0184 или на КамАЗ Евро-3/4 коды 38, 39.
• Температура топлива в сканере «+80 °C» при холодном баке или «-5 °C» в тёплую погоду.
• Рывки, плохой пуск без явного воздуха в системе и без замёрзшей солярки.
• После прогрева двигателя симптом не уходит, хотя подогрев фильтра и бака работает.

Если совпало два и более пункта — фиксируйте показания сканера и переходите к поиску датчика. Не сбрасывайте ошибки вслепую: при обрыве внутри датчика код вернётся через несколько циклов.

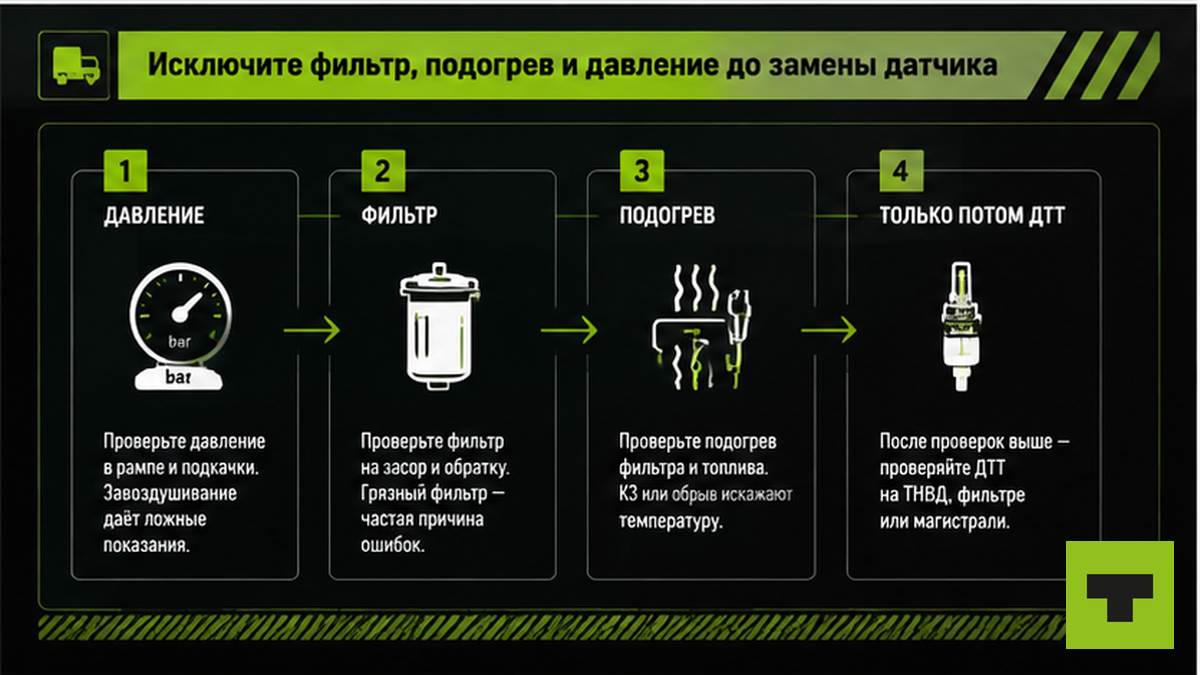

Исключите фильтр, подогрев и давление до замены датчика

На MAN с EDC ошибки топливной системы часто маскируют под датчик. Половина «мертвых» ДТТ — подсос воздуха или мёртвый подогрев. Короткий чеклист, чтобы не купить Bosch 0 281 002 209 зря:

1. Проверьте давление в магистрали — по гайду как проверить давление топлива на грузовике. Просадка ниже нормы модели — сначала насос, фильтр, подсос.
2. Слейте воду из фильтра, оцените засор. Свежая смена фильтра без эффекта — слабый аргумент против ДТТ, но исключать фильтр нельзя.
3. Убедитесь, что работает подогрев топливного фильтра зимой и подогрев бака. Холодная солярка даёт похожие симптомы, но сканер при этом обычно не показывает «+900 °C».
4. Осмотрите магистраль на подтёки и пережатые хомуты у рамы.

Только когда давление, фильтр и подогрев в норме, а температура в ЭБУ «врёт» — переходите к датчику. Это экономит деньги и время на стоянке.

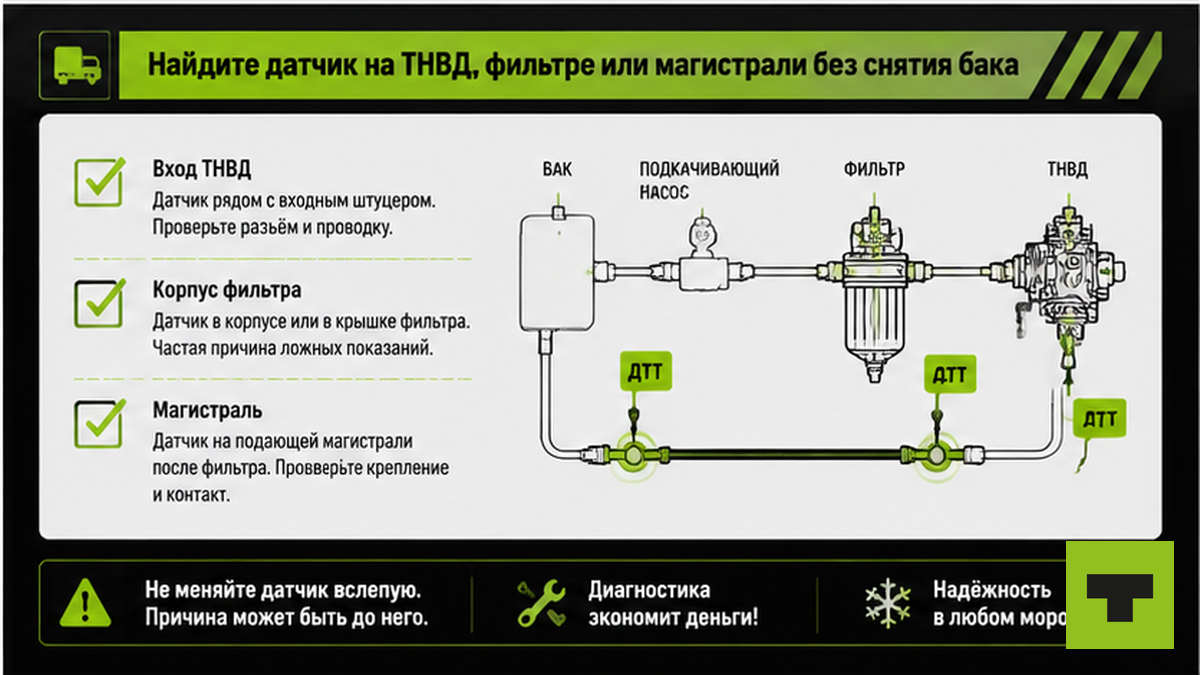

Найдите датчик на ТНВД, фильтре или магистрали без снятия бака

На грузовиках ДТТ ставят в трёх типовых местах — бак снимать не нужно:

• Вход ТНВД — КамАЗ Евро-3/4, многие Cummins и Bosch VP37: датчик в корпусе или на штуцере перед насосом высокого давления.
• Корпус топливного фильтра — Volvo VNL/VNR: два датчика (вход и выход), белый и серый жгуты; MAN, Scania — часто один на фильтре.
• Магистраль или рампа — перед подкачивающим насосом или на общей трубке подачи.

Откройте капот, проследите толстую топливную трубку от бака к фильтру и ТНВД. Ищите короткий штуцер с двухпиновым разъёмом — это и есть ДТТ. На КамАЗ с Bosch 0 281 002 209 он на входе ТНВД; артикул сверяйте с каталогом, если планируете замену — запчасти на truck14.ru подбирают по VIN и номеру двигателя.

Визуально осмотрите разъём: солярка в пазах, зелёное окисление, перелом провода у хомута на раме. Типичная ошибка — крутить гайку датчика на горячем ТНВД; сначала снимите загрязнение и просушите контакты.

Замерьте сопротивление NTC-термистора мультиметром

NTC (Negative Temperature Coefficient) — термистор, у которого сопротивление уменьшается, когда топливо теплеет. Это главное правило: если при нагреве омметр показывает рост — датчик или замер неверны.

Омметр (режим сопротивления, Ом) подключают к контактам датчика при отключённом разъёме жгута. Замеряйте при температуре топлива в магистрали, близкой к реальной (после стоянки ночью — холодное, после рейса — теплее).

Цифры из таблицы — иллюстрация метода. Для своей оси откройте мануал или datasheet по артикулу датчика. Не переносите значения VW на КамАЗ без проверки.

Контрольный тест: опустите металлическую часть датчика (не контакты) в тёплую воду 40-50 °C на 1-2 минуты — сопротивление должно снизиться. Обрыв — бесконечность; КЗ — около 0 Ом. На трассе у КамАЗ-5490 «бесконечность» на Bosch 0 281 002 209 означала обрыв внутри — после замены и чистки разъёма обороты вернулись.

Прозвоните жгут от разъёма датчика до ЭБУ

Если на контактах датчика сопротивление в норме, а сканер врёт — копайте проводку. Алгоритм:

Симптомы в сканере → отключить разъём ДТТ → замер на датчике → прозвонка жгута до ЭБУ → замер на стороне блока (по мануалу) → чистка или замена узла

1. Зафиксируйте показания температуры топлива и коды до разборки.
2. Отсоедините разъём с датчика, замерьте сопротивление между контактами датчика.
3. Прозвоните каждую жилу от разъёма до ЭБУ: обрыв, КЗ на массу, КЗ между жилами.
4. Сопротивление линии часто не больше 1,5-2 Ом по сервисным мануалам — сверяйте с документацией модели.
5. Если датчик жив, а линия мертва — ремонт жгута; если датчик мертв при целом жгуте — замена ДТТ.

При обрыве ЭБУ может показывать «-40 °C» или «+140 °C и выше; при КЗ — «-40 °C» или экстремальный плюс. После ремонта показания должны совпасть с реальностью с погрешностью порядка 5-10 °C.

Расшифруйте коды P018x и КамАЗ 38/39

Датчик отдаёт сопротивление, ЭБУ переводит в градусы и режет впрыск при сигнале вне диапазона. P0180-P0184 — цепь ДТТ A (OBD-II); P0183 — высокий сигнал, часто обрыв. Коды 38, 39 на КамАЗ Евро-3/4 — лимит около 1900 об/мин. После ремонта сбросьте ошибки и проверьте коротким выездом.

Решите: чистка контактов, замена датчика или ремонт жгута

Не всегда нужен новый датчик. Сделайте выбор по таблице ниже — не делайте лишних замен:

• Чистка и диэлектрическая смазка — если сопротивление в норме, но разъём зелёный от окисления или залит соляркой. Просушите, обработайте контакты, проверьте герметичность.
• Замена датчика — обрыв или значение вне кривой NTC при исправном жгуте; часто Bosch 0 281 002 209 на КамАЗ.
• Ремонт жгута — датчик на столе показывает норму, прозвонка линии — нет; перелом у хомута на раме — частая находка.

Не меняйте датчик, пока не исключили фильтр, давление и подогрев. Не крутите датчик на работающем двигателе. После любого вмешательства — контрольный замер и короткий рейс без лимита оборотов.

Как понять, что проверка удалась

В итоге вы получите четыре проверяемых пункта — это результат диагностики на стоянке. Критерий готовности перед выездом:

• Сопротивление датчика попадает в диапазон для текущей температуры топлива по мануалу или datasheet, либо найден и устранён обрыв/КЗ в жгуте.
• Показания сканера совпадают с реальностью примерно в пределах 5-10 °C (сравните с температурой на стоянке и после короткой поездки).
• Лимит 1700-1900 об/мин снят, коды P018x и КамАЗ 38/39 не возвращаются после двух-трёх циклов зажигания.
• Разъём сухой, контакты без зелени, нет подтёка солярки на разъём.

Если все четыре пункта выполнены — датчик и линия в порядке, можно планировать рейс. Остались сомнения по артикулу — подобрать запчасть на truck14 по номеру двигателя и VIN.

Частые вопросы

Где стоит датчик температуры топлива на КамАЗ?

На большинстве КамАЗ Евро-3/4 с Bosch — на входе ТНВД, артикул часто Bosch 0 281 002 209. Ищите двухпиновый разъём на корпусе насоса со стороны подачи из фильтра. Бак снимать не нужно.

Какое сопротивление датчика считать нормой?

Зависит от артикула NTC. Для Bosch 0280130026 ориентир около 2,5 кОм при +20 °C и 296-349 Ом при +80 °C. Главное правило: при нагреве топлива сопротивление падает. Сверяйте замер с datasheet своей детали, а не с чужой таблицей.

Можно ли ехать в рейс с неисправным датчиком температуры топлива?

На КамАЗ с кодами 38/39 ЭБУ режет обороты примерно до 1900 об/мин — в горку и на обгон это опасно. Плюс неверная доза впрыска бьёт по расходу и дымности. До рейса лучше прозвонить разъём и жгут на стоянке.

Почему сканер показывает +80 °C зимой при холодном баке?

Чаще обрыв цепи, окисленный разъём или мёртвый NTC. ЭБУ подставляет защитное значение. Сначала осмотрите разъём на ТНВД, затем замерьте сопротивление на отключённом датчике омметром.

Чем отличить неисправный датчик от забитого фильтра?

При забитом фильтре давление падает, мотор «тупит» на всем диапазоне, а температура в сканере обычно правдоподобна. При ДТТ часто именно нереальная температура и коды P018x или 38/39 при нормальном давлении. Проверьте фильтр и давление топлива до замены датчика.

Нужен ли дилерский сканер для проверки?

Нет для базового вердикта. Достаточно омметра: сопротивление на датчике, прозвонка жгута, контрольный прогрев датчика в тёплой воде. Сканер ускоряет чтение кодов, но «жив/мертв» решает мультиметр на контактах.
