Как проверить реле свечей накала на дизеле грузовика мультиметром?

Утром при морозе дизель крутит, лампа накала на панели ведёт себя как всегда, а на СТО говорят: свечи живые. Непонятно, виновато реле свечей накала, силовой предохранитель на 60-80 А у батареи или обрыв проводки, который на морозе проявляется только на стоянке. Боишься купить реле вслепую и остаться на трассе. За 25 минут с мультиметром, фонарём и отвёрткой вы сможете заполнить таблицу щелчок / В на входе / В на шине / Ом катушки и получите результат: поймёте, что менять первым — без снятия всех восьми свечей.

Реле накала — это электрический выключатель на ток 60-80 А: слабый сигнал от замка зажигания включает толстый провод к свечам. Лампочка на приборке показывает команду блока управления, а не факт тока через предохранитель. Порядок диагностики: силовой предохранитель 50-80 А, щелчок реле, напряжение на шине 11,5-12,5 В (12 В сеть) или 23-25 В (24 В), просадка на реле не больше 1 В. Свечи — только после исправной цепи питания.

На ЯМЗ-5340 водитель услышал щелчок, но на шине свечей было 9,8 В при 12,4 В на АКБ. Снял реле, зачистил массу на раме под кабиной — просадка ушла. Сосед по стоянке менял все восемь свечей, хотя сгорел только силовой 80 А из-за одной коротнувшей. Типичная ошибка: путать исправное реле с мёртвым предохранителем, когда индикатор на панели обманывает.

Реле свечей накала — электрический выключатель на ток 60-80 А. Тонкий провод от замка (контакты 85-86, катушка) тянет якорь, силовые контакты 30-87 замыкают толстый кабель к свечам. Мультиметр: DC 20 V для напряжения, 200 Ом для сопротивления. Мотор холодный, клемма минус снята.

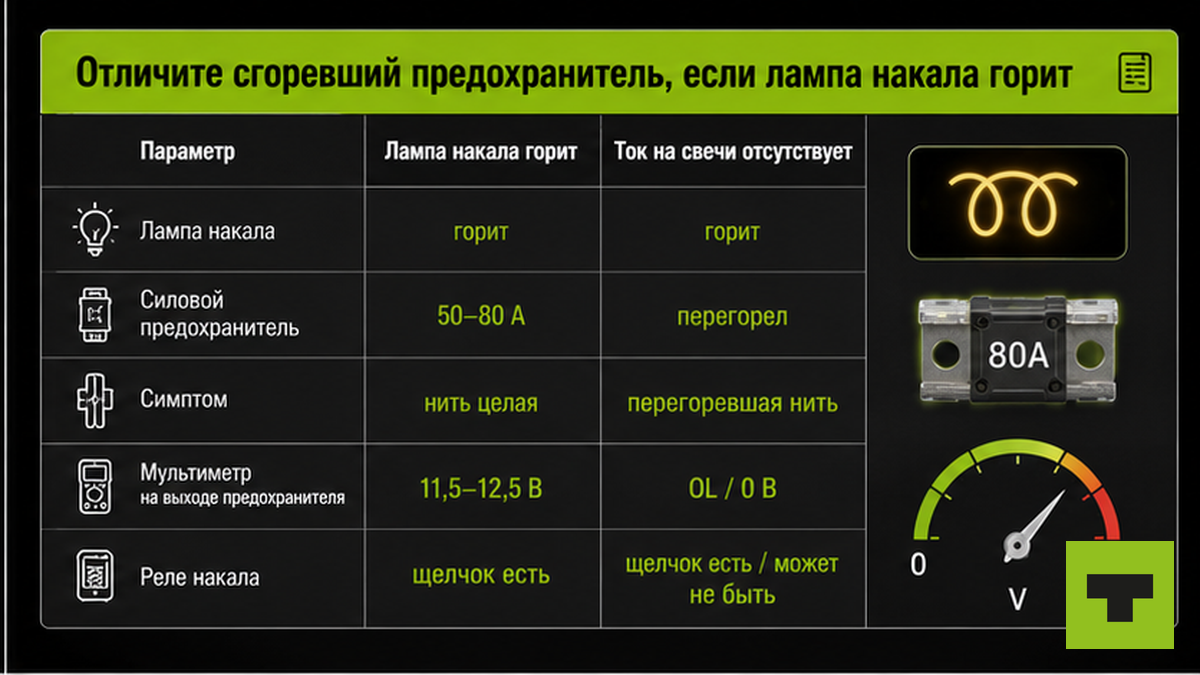

Отличите сгоревший предохранитель, если лампа накала горит

Лампа загорается при зажигании, а ток на свечи не приходит. Индикатор на слаботочной цепи управления, а силовой предохранитель 50-80 А стоит между АКБ и реле. Сгоревшая плавкая вставка обрывает питание свечей, лампа продолжает гореть — отсюда ловушка диагностики.

На практике сначала смотрят самый крупный предохранитель в блоке под панелью или у АКБ. На ЯМЗ-5340 ориентир около 80 А. Визуально: перегоревшая нить, потемнение. Прозвоните мультиметром: OL — замена. Не крутите стартером на сгоревшей вставке: одна коротнувшая свеча снова сожжёт предохранитель.

Найдите реле и силовой предохранитель на КамАЗе, МАЗе и ЯМЗ

На стоянке часто не знают, где искать узел. На КамАЗе евро и ЯМЗ-5340/536 реле накала — самое крупное в блоке за крышкой панели приборов. Рядом силовой предохранитель цепи подогрева предкамер. На части машин блок у АКБ или у топливного фильтра с подогревом.

На КамАЗ 65115 и еврофурах сверяйте схему: предохранитель F5 на передней панели кабины питает цепь накала. На МАЗе с электрофакельным устройством (ЭФУ) ищите реле Р5 — оно переключает питание при пуске, логика отличается от классического реле на еврофуре. Не снимайте полкабину: достаточно крышки блока за панелью и самого массивного реле с толстыми проводами к двигателю.

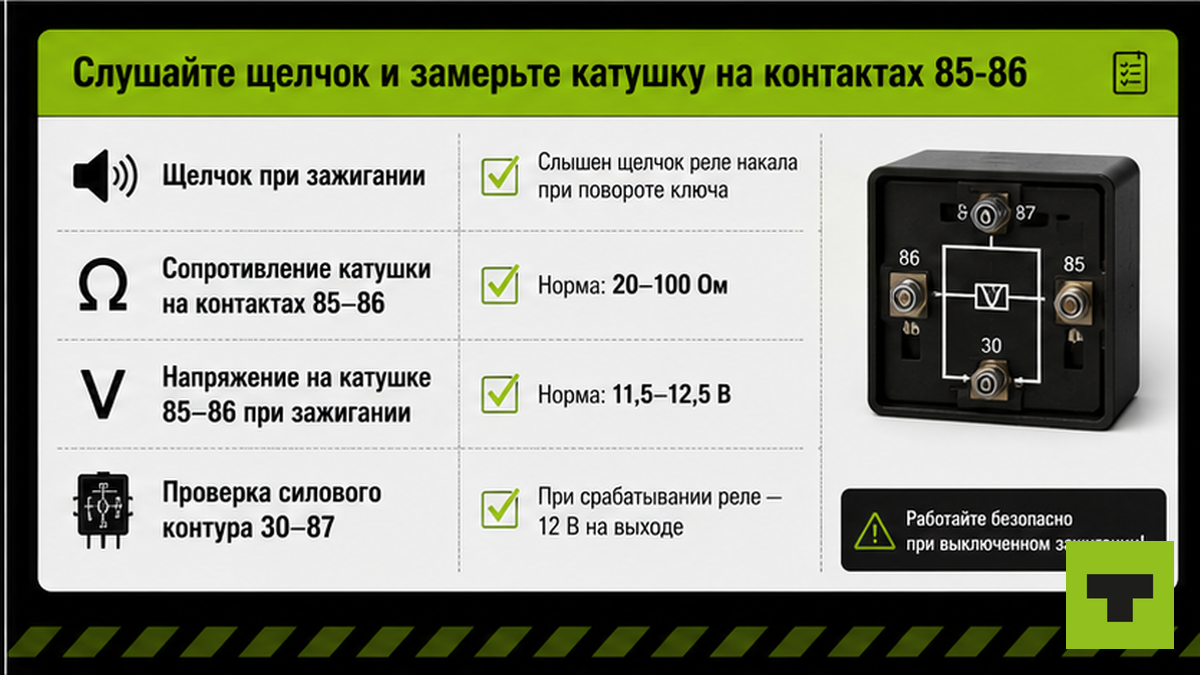

Слушайте щелчок и замерьте катушку на контактах 85-86

Нет щелчка при включении зажигания ON — подозрение на реле или обрыв управления. Включите зажигание, слушайте блок 2-15 секунд. Щелчок слышен — катушка срабатывает. Тишина — снимите разъём, прозвоните 85-86: ориентир 20-100 Ом по мануалу, OL — сгоревшая катушка, реле меняют, не ремонтируют.

Омметр в норме, а щелчка нет — мерьте напряжение на 85 к массе при зажигании ON. Должно быть около 12 В (24 В сеть — около 24 В). Ноль при исправной катушке — обрыв от ЭБУ или замка. Сверьте с проверкой замка зажигания, если питание на катушку не приходит.

1. Включите зажигание, засеките щелчок реле у уха.
2. Нет звука — снимите разъём, прозвоните 85-86 (20-100 Ом).
3. Катушка в норме — DC 20 V на 85 к массе при зажигании ON.
4. Есть 12 В на 85, нет щелчка — реле под замену.
5. Нет 12 В на 85 — управляющий провод или замок зажигания.

Сравните напряжение на АКБ, входе реле и шине свечей

Щелчок есть, а дизель не ловит — меряйте цифры. АКБ: 12,4-12,7 В на 12 В сети или 24,5-25,5 В на 24 В. Ниже — сначала проверка АКБ мультиметром, слабая батарея маскируется под мёртвое реле.

Чёрный щуп на массу двигателя, красный на вход реле (контакт 30) и на общий провод к свечам (выход 87). При накале на шине нужно 11,5-12,5 В (12 В) или 23-25 В (24 В). Ноль при щелчке — плохие контакты реле или обрыв жгута.

Просадка: на АКБ 12,4 В, на выходе 87 меньше 11,4 В — разница 1 В и больше говорит об окислении контактов или плохой массе. На ЯМЗ зачистка клеммы на раме убрала просадку с 9,8 до 12,1 В без замены реле.

Цепочка диагностики:

Зажигание ON → щелчок реле → предохранитель 50-80 А → В на АКБ → В на входе 30 → В на шине свечей → просадка не больше 1 В → свечи по отдельному гайду

На МАЗе с ЭФУ проверьте реле Р5, а не классическое реле накала

На МАЗе с электрофакельным устройством реле Р5 при пуске обходит терморезистор. Отказ Р5 даёт симптом: пуск не ловит, лампа ЭФУ штатна. Снимите Р5, подайте 24-30 В на 85-86.

По заводской схеме: лампа на 87 загорается при питании катушки, на 88 — нет. Не переключается — замена. На еврофуре силовые контакты 30-87, на ЭФУ МАЗа логика 87/88. Быстрый тест: переставьте идентичное реле из соседнего гнезда той же группы. Не ставьте реле от фар: номинал тока другой.

Нужно реле или предохранитель после диагностики — смотрите запчасти на truck14.ru в каталоге, подбирая артикул по модели двигателя и VIN.

Если предохранитель сгорает снова — копайте свечи, не реле

Поставили новый 80 А, через неделю снова сгорел — реле ни при чём. Одна свеча с коротким замыканием убивает вставку, остальные выглядят живыми. После каждой замены предохранителя пройдите диагностику свечей по цилиндрам.

На снятом реле: 12 В (24 В для 24 В сети) на 85-86, лампа 12 В между 30 и 87 должна загореться. Реле не ремонтируют. Проверьте массу двигателя: окисленная клемма даёт просадку как у мёртвого реле. В Якутии при −30 °C прогрейте мотор предпусковым подогревателем перед замерами — дополнение к исправной электрике, не замена сгоревшего предохранителя.

Практические кейсы с трасс и стоянок — Telegram-канал Truck: разборы пуска в мороз, ошибки с предохранителями и замены реле без лишних трат.

Заполните таблицу и поймите, что менять первым

До рейса запишите замеры на холодном моторе. Нет щелчка, просадка больше 1 В или сгоревший предохранитель — итог ясен: знаете порядок без снятия всех свечей.

Чеклист перед рейсом при −30 °C: предохранитель цел, щелчок есть, напряжение на шине в норме, свечи проверены отдельно, масса зачищена, АКБ заряжена. В итоге вы не купите реле вслепую и не останетесь на стоянке с исправными свечами и мёртвой плавкой вставкой.

Реле и предохранители после диагностики можно подобрать запчасть на truck14 по модели. Вопросы по пуску в мороз — подписаться в Telegram.

Частые вопросы

Как проверить реле свечей накала мультиметром на машине?

Включите зажигание, слушайте щелчок. Прозвоните катушку 85-86 (20-100 Ом). Мерьте DC 20 V на входе 30 и выходе 87 при накале: на шине 11,5-12,5 В для 12 В сети. Просадка больше 1 В относительно АКБ — контакты реле или масса.

Почему лампа накала горит, а свечи не греют?

Индикатор подключён к слаботочной цепи управления, а не к силовому проводу на 60-80 А. Сгоревший предохранитель 50-80 А обрывает ток к свечам, лампа при этом может гореть. Сначала прозвоните силовую вставку, потом реле.

Где находится реле свечей накала на КамАЗе и ЯМЗ?

На КамАЗе евро и ЯМЗ-5340/536 — за крышкой панели приборов, обычно самое крупное реле в блоке. Рядом силовой предохранитель около 80 А. На части машин блок у АКБ. Сверяйте с мануалом конкретной модели.

Какое сопротивление катушки реле накала нормальное?

Ориентир 20-100 Ом между контактами 85-86 — точное значение в руководстве по вашему реле. OL — обрыв катушки, реле под замену. Реле не ремонтируют.

Можно ли проверить реле подменой из другого гнезда?

Да, если реле идентично по номиналу и распиновке — переставьте из соседнего гнезда той же группы. Накал ожил — закажите новое. Не ставьте реле от фар или малых потребителей: ток цепи накала 60-80 А.

Чем проверка реле на МАЗе с ЭФУ отличается от еврофуры?

На МАЗе с ЭФУ снимают реле Р5, подают 24-30 В на 85-86 и проверяют переключение контактов 87/88 лампой по заводской схеме. Классическое ISO-реле на еврофуре проверяют по контактам 30-87 и щелчку при зажигании.

Что делать, если предохранитель реле накала сгорает повторно?

Не меняйте реле третий раз подряд. Ищите короткое замыкание на свече — одна неисправная свеча сжигает вставку 50-80 А. Проверьте каждый цилиндр отдельно, отцепив провод с шпильки.
