Как проверить перепад напряжения между батареями 24 В на грузовике зимой?

На общих клеммах 24‑вольтового тягача 24,6 В — и кажется, всё нормально. После смены с Webasto стартер в −35 °C вялый, а на стоянке одна банка 11,3 В, вторая 12,7 В — щёлк реле. Замер только на общих клеммах маскирует перекос: непонятно, где ставить щупы и какой перепад критичен. За 20 минут у бокса вы запишете U1, U2 и ΔU — и получите понятный результат: сможете решить, ехать, дозарядить, менять банку или чинить проводку.

На 24‑вольтовом грузовике две банки по 12 В включены последовательно: сумма на общих клеммах может быть нормальной, пока одна «половина» уже села. Мерьте каждую банку отдельно, считайте перепад ΔU. В покое норма 12,5–12,8 В на банку и ΔU не больше 0,3 В. При прокрутке минимум не ниже 9,6 В на 12 В банку и 19,2 В на общих клеммах. Перестановка АКБ местами не заменяет этот замер.

Я, Leha, пишу для водителей, которые каждое утро у бокса решают — выезжать в −30 или нет. Ниже не лекция про химию свинца, а протокол перед выездом: две банки — два замера, перепад важнее «красивых» 24 В на общих клеммах. Не делайте замер только на общих клеммах — проверьте каждую банку отдельно. Если базовые замеры мультиметром ещё не отработаны, начните с проверки аккумулятора грузовика мультиметром — там нормы покоя и прокрутки для всей 24‑вольтовой цепи.

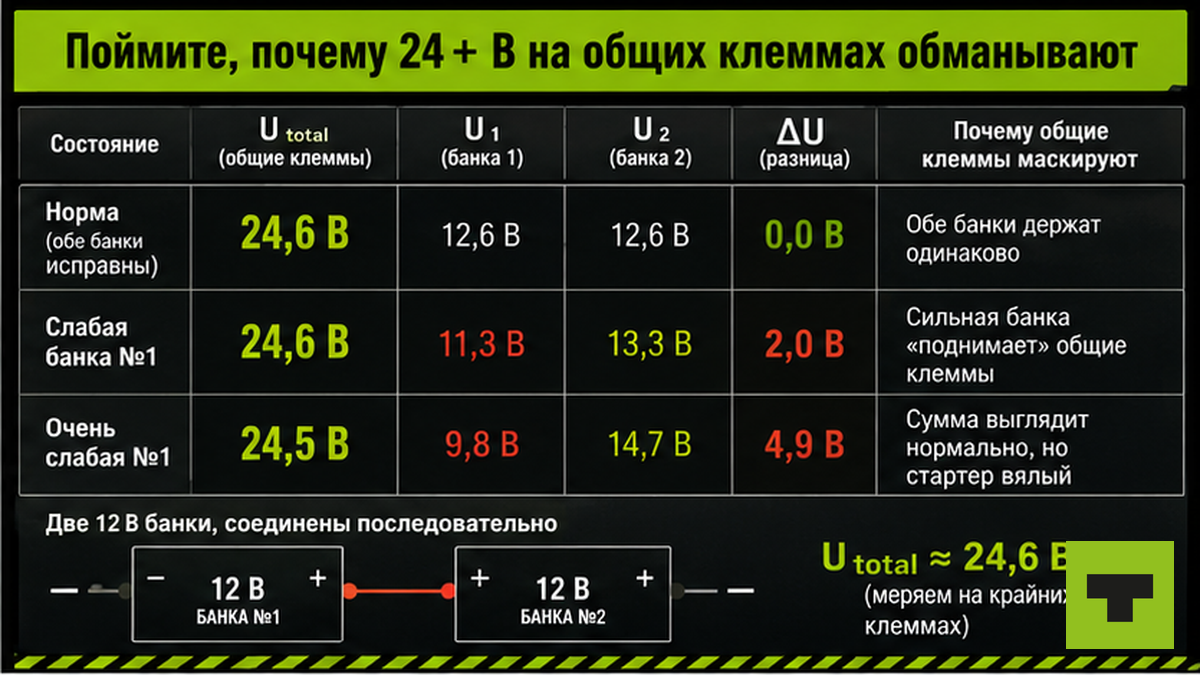

Поймите, почему 24+ В на общих клеммах обманывают

Типичная ошибка: после смены с автономным отопителем на общих клеммах 24,6 В — и водитель выезжает. 12‑вольтовый потребитель сидел на «верхней» банке, а мультиметр маскировал перекос. Ёмкость пары определяется слабейшей банкой: одна тянет вторую при зарядке 28 В «в среднем».

На практике схема щупов выглядит так:

Точки замера на паре 24 В:
Банка №1: красный щуп на «+» банки №1, чёрный на «−» банки №1 → U1
Банка №2: красный на «+» банки №2, чёрный на «−» банки №2 → U2
Общие клеммы: красный на «+24 В», чёрный на «−» всей системы → U_total ≈ U1 + U2
Перепад: ΔU = |U1 − U2|

Если U_total «норма» 24,0–25,5 В, а ΔU больше 0,3 В — в рейс не выезжайте. На форумах спорят про перестановку АКБ каждые 3 месяца: современные гайды говорят, что ритуал не заменяет замер перепада — одна «сильная» банка тянет слабую и сульфатирует её.

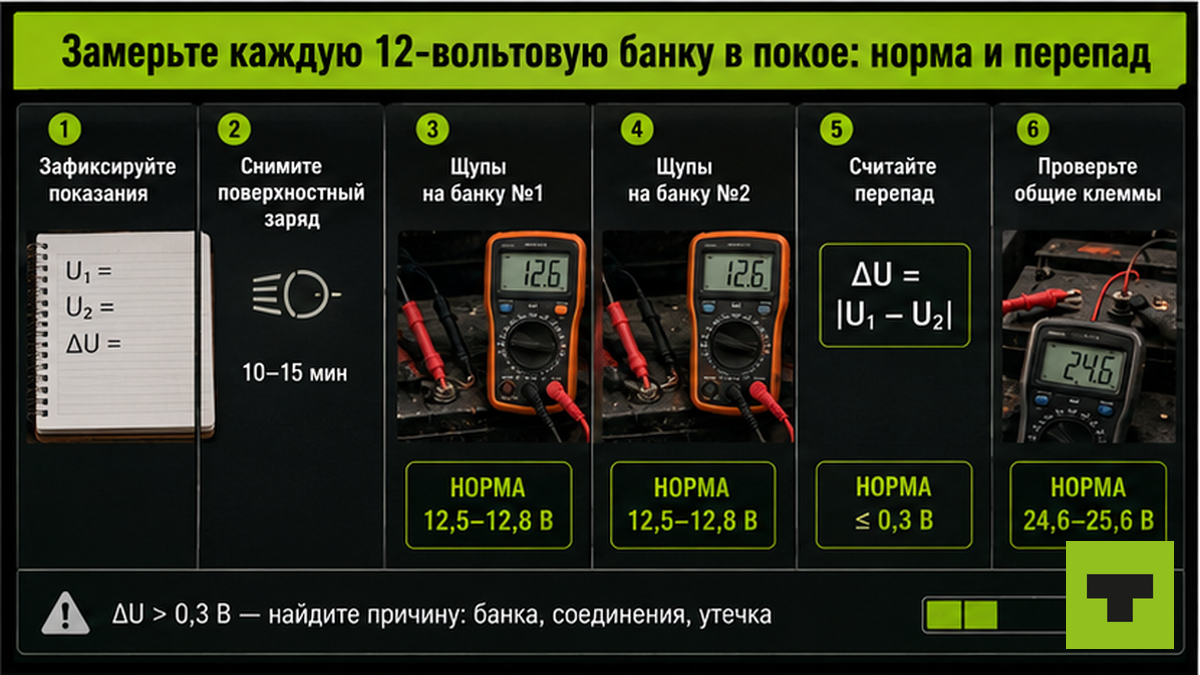

Замерьте каждую 12‑вольтовую банку в покое: норма и перепад

Используйте мультиметр в режиме DCV (постоянное напряжение) — это прибор с двумя щупами, который показывает вольты. Для одной банки диапазон 20 В, для всей цепи — 200 В. Двигатель заглушен, ключ вынут, все потребители выключены. Клеммы под инеем — перчатки и фонарь обязательны.

1. Шаг 1: подготовьте блокнот — колонки U1, U2, ΔU, дата и температура.
2. Снимите поверхностный заряд: выдержка 2+ часа после поездки или дальний свет 20–30 секунд на всей 24‑вольтовой цепи, пауза 2 минуты. Без этого «сильная» банка покажет завышенные вольты.
3. Замерьте банку №1: красный щуп на «+» банки, чёрный на «−» той же банки (не на соседнюю). Запишите U1. Цель: 12,5–12,8 В, AGM до 13,0 В.
4. Замерьте банку №2 тем же способом. Запишите U2.
5. Посчитайте ΔU = |U1 − U2|. Норма: не больше 0,3 В. Любая банка ниже 12,2 В (~50 % заряда) — дозарядка до рейса.
6. Контроль на общих клеммах: U_total должно быть примерно U1 + U2 (24,0–25,5 В). Расхождение с суммой — проверьте контакты.

При −20 °C ёмкость падает на 30–40 % — одного замера в покое мало, нужен тест прокрутки.

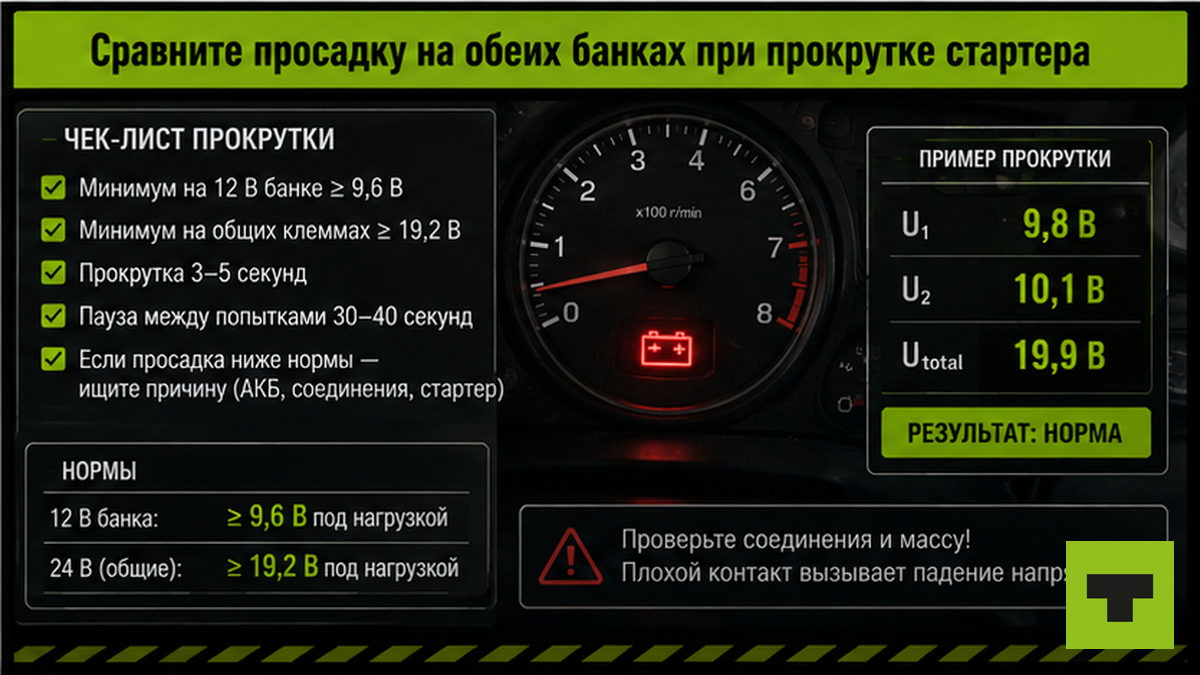

Сравните просадку на обеих банках при прокрутке стартера

Статическое напряжение не показывает пусковой ток (CCA — сколько ампер банка отдаёт в холод). Помощник крутит стартер 3–5 секунд, между попытками пауза 30–40 секунд. Фиксируйте минимум на каждой банке и на общих клеммах:

• На 12‑вольтовой банке: не ниже 9,6 В
• На общих клеммах 24 В: не ниже 19,2 В

Если одна банка проваливается сильнее — она слабая по ёмкости. Типичная ошибка: крутить стартер 10 секунд без паузы — три коротких пуска с паузой 30–40 с достаточно.

Когда стартер щёлкает, а не крутит, смотрите ещё что делать, если стартер грузовика не крутит зимой — там цепочка от клемм до втягивающего реле. Но сначала убедитесь, что обе банки отдают ток, а не одна тянет вторую в просадку.

Отличите слабую банку от перемычки, клемм и 12 В с одной половины

После ночи с Webasto или автономкой часто садится одна банка — не потому что она «убита», а потому что 12‑вольтовый потребитель подключён к середине 24‑вольтовой цепи или к одной банке. На форумах грузоводов такой кейс повторяется: общие вольты нормальные, а половина пары уходит в глубокий разряд за смену.

Проверка контактов:

1. Сравните напряжение на болте аккумулятора и на клемме — при прокрутке просадка больше 0,2–0,5 В означает окисл, а не слабую банку.
2. Подтяните перемычку между банками: люфт даёт перекос под током стартера.
3. Замерьте падение на массе: чёрный щуп на болт «−» банки и на точку крепления кабеля на раме. Больше 0,2 В — чистка до металла, контактная паста.
4. Ищите утечку: на стоянке норма 15–70 мА; больше 100–150 мА — отдельный потребитель «ест» одну банку. Подробный поиск — в материале как найти утечку тока в грузовике зимой.

Не делайте замену пары АКБ, пока не убрали перекос нагрузки и не почистили клеммы.

Проверьте цепь зарядки, если при работе двигателя одна банка «кипит»

При зарядке 24 В ток через обе банки одинаковый, но напряжение на них часто разное: где выше — кипение и перезаряд, где ниже — сульфатация. На большегрузе без балансира одна банка может показывать 14,8 В, вторая 12,9 В при «нормальных» 27–28 В на общих клеммах.

Заведите двигатель, включите фары и печку. На каждой банке ориентир 13,8–14,4 В (суммарно 27,6–28,8 В). Ниже 26,5 В под нагрузкой — слабая зарядка; выше 29,5–30 В — риск для регулятора. Сильный перекос при зарядке — повод проверить цепь зарядки грузовика перед зимой и при хроническом разбалансе рассмотреть балансир 24 В (СБЗ‑2 и аналоги). Балансир не лечит глубоко севшую банку — он поддерживает пару, когда обе ещё живые.

Если генератор не догоняет, смотрите проверку генератора грузовика в мороз — иногда виновата не «убитая» половина, а слабая цепь зарядки.

Telegram-канал Truck: водители с Севера скидывают замеры с мороза и спорят про балансиры — удобно сверить свои U1/U2 с чужим опытом на такой же паре 190–225 А·ч.

Когда решение о замене уже близко, подберите АКБ под вашу схему на запчасти на truck14.ru — пару одного возраста и ёмкости, не одну «свежую» к старой.

Примите решение: рейс, дозарядка, замена или проводка

Вы прошли протокол — зафиксируйте результат. Проверьте, что в блокноте есть U1, U2, ΔU и минимумы при прокрутке: вы сможете сравнить их с порогами и получите решение без замера «только на плюсе всей системы».

Workflow решения:

ΔU ≤0,3 В + прокрутка в норме → в рейс
ΔU >0,3 В, обе банки выше 12,2 В → параллельная подзарядка слабой на ночь, повторить замер
Одна банка ниже 12,2 В или глубокий разряд → дозарядка; если не держит — замена пары одного возраста
Хронический перекос → искать 12 В с середины, утечку, балансир; не «тусовать» местами без цифр
Просадка на клеммах >0,2 В → чистка и затяжка, не новый АКБ

Запишите U1, U2, ΔU и дату в блокнот — через месяц видно, ухудшается ли одна банка. При замене ставьте пару одного возраста, не одну новую к старой.

Нужна запчасть после диагностики — подобрать запчасть на truck14. Актуальные кейсы с мороза и разбор типичных ошибок замера — подписаться в Telegram.

Частые вопросы

Какой перепад между батареями на 24 В считается критичным?

В покое ΔU больше 0,3 В — перекос, в рейс не выезжайте. Любая банка ниже 12,2 В — дозарядка. При прокрутке минимум ниже 9,6 В на 12 В банку или 19,2 В на общих — слабая ёмкость или CCA, нужна подзарядка или замена пары.

Можно ли ехать с одной севшей банкой в паре 24 В?

Нет. Сильная банка перегружается, слабая уходит в глубокий разряд и сульфатируется при зарядке «в среднем». Стартер получает ток через обе — вялый пуск на морозе неизбежен. Сначала выровняйте пару или замените обе банки одного возраста.

Почему после ночи с Webasto одна батарея садится?

Часто 12‑вольтовый отопитель или салонный потребитель сидит на одной банке или на «середине» 24‑вольтовой цепи. За ночь разряжается только эта половина, а на общих клеммах сумма ещё выглядит приемлемой. Найдите точку подключения и утечку, затем повторите замер ΔU.

Помогает ли переставить аккумуляторы местами на грузовике?

Кратковременно может сгладить симптом, но не убирает причину. Современные гайды по грузовикам говорят: ритуал каждые 3 месяца не заменяет замер перепада. Сначала ΔU, клеммы, утечка и баланс при зарядке — потом решение о замене.

Как отличить плохую перемычку от слабой банки?

Замерьте напряжение на болте и на клемме при прокрутке. Просадка больше 0,2–0,5 В на контакте — чистка и затяжка. Если на болтах обе банки проседают равномерно, а ΔU в покое большой — слабая банка или разный внутренний износ пары.

Нужен ли балансир на 24‑вольтовом тягаче?

При хроническом перекосе при зарядке (одна банка стабильно выше 14,4 В, вторая ниже 13,5 В) — да, балансир 24 В помогает выровнять пару. Он не восстановит глубоко сульфатированную банку. Сначала замеры в покое и при работающем двигателе, потом решение о балансире или замене АКБ.
