Как проверить свечи накаливания на дизельном грузовике мультиметром без снятия?

Утром на стоянке в Якутии грузовик крутит стартером 15–20 секунд и не схватывает, лампа свечей накаливания то гаснет слишком быстро, то горит вечно. Непонятно — покупать комплект свечей за десятки тысяч, звать эвакуатор или виноваты реле и масса, а АКБ и так на пределе после ночи с автономкой. За 20–30 минут с мультиметром вы пройдёте маршрут «лампа → питание → ом на каждую свечу» и решите: менять одну свечу, чинить проводку или сначала проверить зарядку.

Свеча накаливания — это электрический «спичечный головок» в каждом цилиндре: греет воздух, чтобы дизель загорелся на морозе. Исправная даёт от 0,2 до 5 Ом по методике Bosch, на штифтовых КамАЗ/МАЗ/ЯМЗ чаще 0,5–2 Ом. Замер через общую шину без снятия провода с конкретной свечи часто показывает «все живы», хотя одна мёртва — типичная ловушка. Сначала питание 11,5–12,5 В на шине, потом сопротивление по цилиндрам с отжатой шиной; прямое подключение свечи к АКБ для проверки запрещено — перегрев и риск пробоя.

Чеклист механика в кабине при −25…−40 °C. Сделайте замеры по порядку — и вы получите ясный диагноз без лишних покупок. На КамАЗах и МАЗах с общей шиной порядок замеров решает: без него легко купить комплект зря.

Отличите свечи от севшего АКБ: крутит, но не схватывает

Водитель МАЗа с ЯМЗ на трассе при −32 °C видел знакомую картину: стартер крутит уверенно, но мотор не ловит обороты. Лампа накала горит 8–10 с и гаснет. Мультиметром на шине — 12,1 В при включении зажигания, на четырёх свечах сопротивление 0,9 / 0,8 / «OL» / 0,9 Ом. Третий цилиндр — обрыв. После замены одной свечи 1102.3740 пуск с пол-оборота.

Три симптома накала: белый дым после пуска, прокрут 10–20 с без схватывания, слабая тяга на холодном. Стартер вялый — сначала АКБ: на 24 В заглушен ниже 24 В батарея не тянет пуск. Разбор зарядки — в материале про проверку генератора грузовика в мороз. Крутите стартер только после гашения лампы.

Считайте секунды по лампе накала на панели

Ключ в положение «ON», стартер не трогайте. Лампа свечей должна загореться. При −30 °C на грузовиках с таймером ждите гашения — обычно до 15–25 с (по руководству ЗМЗ-5143 допускается до 25 с). Пуск — после гашения; краткое повторное загорание при прокрутке нормально.

Тревожные признаки — не свечи, а цепь управления:

• Лампа горит дольше 25–30 с и не гаснет — ищите реле, предохранитель, датчик температуры ОЖ или ошибку ЭБУ.
• Лампа не загорается вовсе — обрыв питания цепи накала, а не «все свечи сгорели разом».
• Лампа гаснет за 1–2 с на сильном морозе — слабое питание шины или подозрительный блок управления.

На практике типичная ошибка: меняют свечи, не глядя на лампу. Запишите: загорелась / секунды / погасла до пуска.

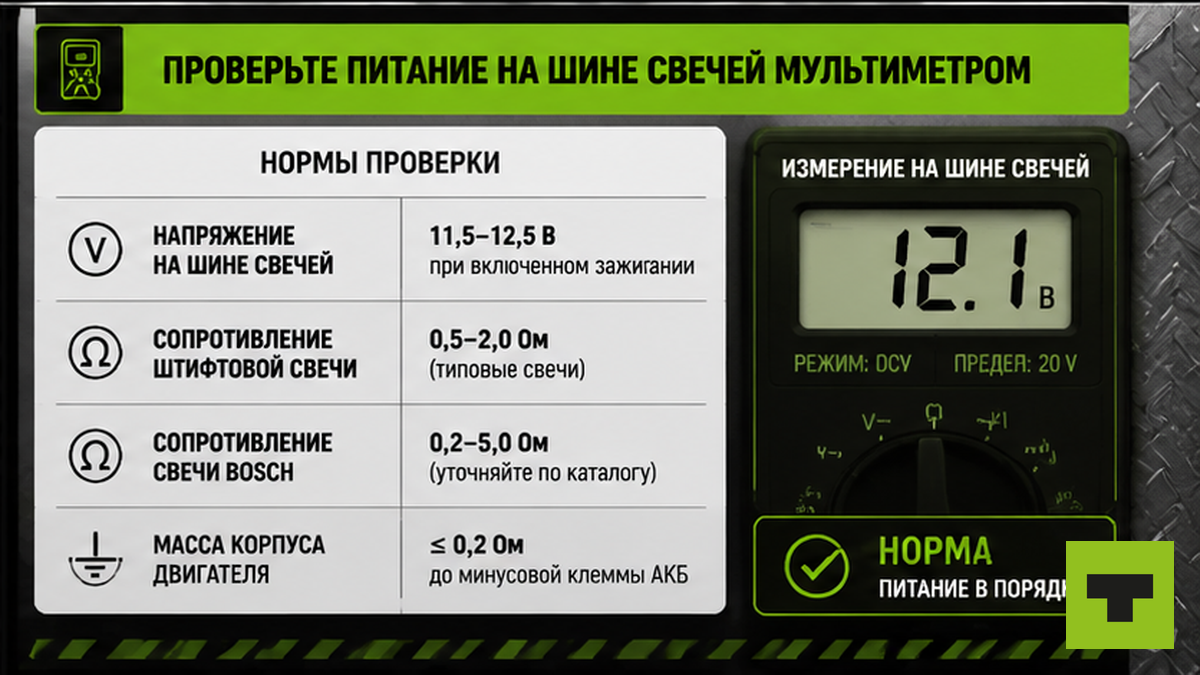

Проверьте питание на шине свечей мультиметром

Мультиметр в режиме постоянного напряжения (DC), диапазон 20 В. Чёрный щуп на массу двигателя, красный — на общую шину свечей (клемма реле накала или силовой провод к блоку). Включите зажигание и дождитесь загорания цепи накала.

Ожидайте около 11,5–12,5 В на 12-вольтовой бортовой сети или 23–25 В на 24-вольтовой. Ноль на всех цилиндрах — предохранитель, реле или обрыв до шины, а не брак каждой свечи. Просадка ниже 11 В при исправном АКБ — плохой контакт массы или тонкий провод.

Вычитайте собственное сопротивление щупов: соедините концы, запишите показание (часто 0,1–0,3 Ом) и отнимите от замера на свече.

Снимите провод с каждой свечи: замер ом без ложного «все звонятся»

Главная ошибка зимней диагностики — прозвонить свечи, не отжимая шину. На грузовиках с общей шиной ток обходит мёртвую свечу через соседние — мультиметр показывает «живую» цепь.

1. Заглушите мотор, снимите клемму минуса АКБ для безопасности.
2. С каждой свечи отожмите или снимите провод от общей шины — только одна свеча за раз.
3. Режим 200 Ом: красный щуп на шпильку свечи, чёрный на чистую массу блока.
4. Запишите R по цилиндрам: Ц1, Ц2, Ц3, Ц4 (или шесть значений на шестицилиндровом).
5. Сравните: отклонение одного цилиндра больше 30–50 % от соседей или «OL» — подозрительный номер.
6. При спорных омах (все «красивые», а пуск тяжёлый) — токовые клещи DC на провод каждой свечи при включении накала: рабочая свеча тянет ориентировочно 8–16 А; слабый ток на одном цилиндре при нормальных омах — деградация нагревателя.

Штифтовую свечу для КамАЗ/МАЗ/ЗИЛ вроде 1102.3740 меняют по номеру цилиндра из таблицы, не угадывая. Если показания «в норме», но одна свеча греет слабо — клещи ловят то, что омметр пропустил.

Прозвоните реле и массу до покупки комплекта свечей

Когда на шине есть питание, а одна-две свечи не греются — чаще локальный провод или контакт. Когда питания нет нигде — реле, предохранитель или масса на блоке.

Реле накала (на ЯМЗ — тип вроде реле включения свечей накаливания): снимите, прозвоните катушку (типично 20–100 Ом — сверьте с мануалом). При включении зажигания на выходе должно быть бортовое напряжение, слышен щелчок. Нет щелчка при исправной катушке — проверьте управляющий провод от ЭБУ.

Масса двигателя к раме — первая точка после предохранителя. Окисленный болт даёт просадку, как «ржавый кран»: лампа мигает, свечи греют неравномерно. Чистите шпильку и контакт под шайбой, не только клемму на реле.

Коды P0380, P0670–P0678 на сканере подскажут цилиндр, но не заменят омметр. Все свечи в норме, а лампа не гаснет — диагностика ЭБУ, не новый комплект.

Нужны запчасти на truck14.ru — свечи, реле, предохранитель — подберите по двигателю; после замены повторите таблицу замеров.

Замените свечу без срыва резьбы: чек-лист перед −30 °C

Выкручивать свечи на холодном блоке в −30 °C — прямой путь к сорванной резьбе в ГБЦ. Перед выкручиванием прогрейте мотор автономкой или теплогенератором 15–20 минут — как в истории с МАЗом на трассе. Работайте на остывшем или слегка прогретом моторе, не на раскалённом.

1. Запишите номер подозрительного цилиндра из таблицы ом.
2. Прогрейте блок, снимите провод, выкрутите свечу ключом без рывков.
3. Осмотрите наконечник: трещина керамики, обломанный штифт, нагар — подтверждение замены.
4. Новую свечу затяните по моменту из мануала, подключите шину, верните минус АКБ.
5. Холодный пуск: лампа погасла — крутите; мотор должен схватить за 3–5 с без белого дыма и троения первые 30 с.

Штифтовые свечи служат около 60 000 км. Одну мёртвую меняйте сразу, соседей проверьте через месяц. В рейс на Север с неисправной свечой не выезжайте.

С вялым стартером при нормальных свечах разберите проверку втягивающего реле стартера зимой — симптомы похожи, а ремонт другой.

Как понять, что диагностика удалась: у вас таблица замеров по каждому цилиндру (питание 11,5–12,5 В, сопротивление в норме или номер «OL»), вы сможете назвать подозрительную свечу или цепь, холодный пуск проходит за 3–5 с без белого дыма в первые 30 с — итог: либо едете в рейс, либо в сервис с диагнозом «реле/проводка», а не «наугад свечи».

Нужна замена — подобрать запчасть на truck14 по модели; после монтажа снова пройдите цикл лампа → питание → ом.

Частые вопросы

Как проверить свечу накаливания, не снимая её с мотора?

Отожмите провод только с проверяемой свечи, включите режим омметра 200 Ом, щупы на шпильку и массу. Без отжатия шины на КамАЗ/МАЗ результат часто ложный. Дополнительно замерьте 11,5–12,5 В на шине при включённом накале.

Сколько должна гореть лампа накала зимой?

При −30 °C обычно до 15–25 с, затем гаснет до пуска. Дольше 25–30 с или постоянное свечение после запуска — проверяйте реле, датчик температуры и ЭБУ, а не только свечи.

Можно ли завести дизель с одной неисправной свечой?

На тепло — иногда да, с белым дымом и троением. В рейс при −30 °C и ниже — нет: риск прокаливания, потери тяги и поломки соседних свечей. Замените неисправную до выезда.

Какое сопротивление свечи считать нормой на грузовике?

По Bosch — от 0,2 до 5 Ом. Штифтовые КамАЗ/МАЗ/ЯМЗ чаще 0,5–2 Ом. «OL» — обрыв, меньше 0,2 Ом — короткое замыкание. Сравнивайте цилиндры между собой.

Можно ли проверить свечу, подключив её напрямую к аккумулятору?

Нет. Производители запрещают — перегрев и риск пробоя изоляции. Используйте только омметр на обесточенной цепи или токовые клещи при штатном включении накала.

Что означают коды P0671–P0678 на сканере?

Это ошибки цепи накала по номерам цилиндров (P0671 — первый и т.д.), P0670 — модуль накала. Код подсказывает, с какого цилиндра начать замер омметром, но не отменяет прозвонку проводки и реле.

Когда виноват АКБ, а не свечи?

Если стартер крутит вяло, на клеммах 24-вольтовой системы ниже 24 В заглушен, а после подзарядки пуск оживает без замены свечей. Сначала проверьте генератор и АКБ в мороз, потом цепь накала.
