Как проверить вентилятор охлаждения кондиционера грузовика без сканера?

На трассе у Нерюнгри при +38 °C конди на MAX, а в пробке из дефлектора дует тёплым — в движении чуть лучше, но стрелка температуры ползёт к 95 °C. Водитель не понимает: виноват вентилятор конденсатора, вентилятор радиатора, низкий фреон или муфта компрессора — и боится перепутать цепи, сжечь предохранитель или мотор. За 30-60 минут на обочине вы получите ответ по цепочке «мотор / реле / предохранитель», сможете сделать прямой тест 12/24 В и решить, ехать до СТО или глушить мотор на солнцепёке.

Вентилятор охлаждения кондиционера — электромотор у конденсатора перед кабиной, не обдув салона и не вентилятор ОЖ. На холостых холод держит только он: при A/C MAX на 1500-2000 об/мин крыльчатка должна крутиться. Сначала проверьте предохранитель 20-30 А (КамАЗ-5490: FU2.8 20A), реле, используйте мультиметр на разъёме, затем сделайте краткий прямой тест от АКБ через предохранитель 15-25 А. Не делайте замену на больший номинал и не снимайте датчик давления вслепую — на грузовиках с ЭБУ риск ошибки A/C Pressure. В итоге сможете записать результат в блокнот без сканера.

Гайд для рейса без сканера: сначала дешёвые причины (грязный конденсатор, оплавленный предохранитель), потом электрика, потом — только СТО с манометрами. На практике у того же водителя на обочине оказался оплавленный предохранитель 25 А, а не «севший» компрессор — после замены и прямого теста мотора до ближайшего СТО доехать можно, не глушить мотор на солнцепёке.

Конденсатор — наружный радиатор перед кабиной, куда компрессор гонит горячий фреон. Вентилятор конденсатора сдувает с него тепло. Без обдува на холостых давление в контуре растёт, компрессор отключается или конди «душит» тёплым. В движении помогает набегающий поток — отсюда симптом «в пробке не холодит, на трассе лучше».

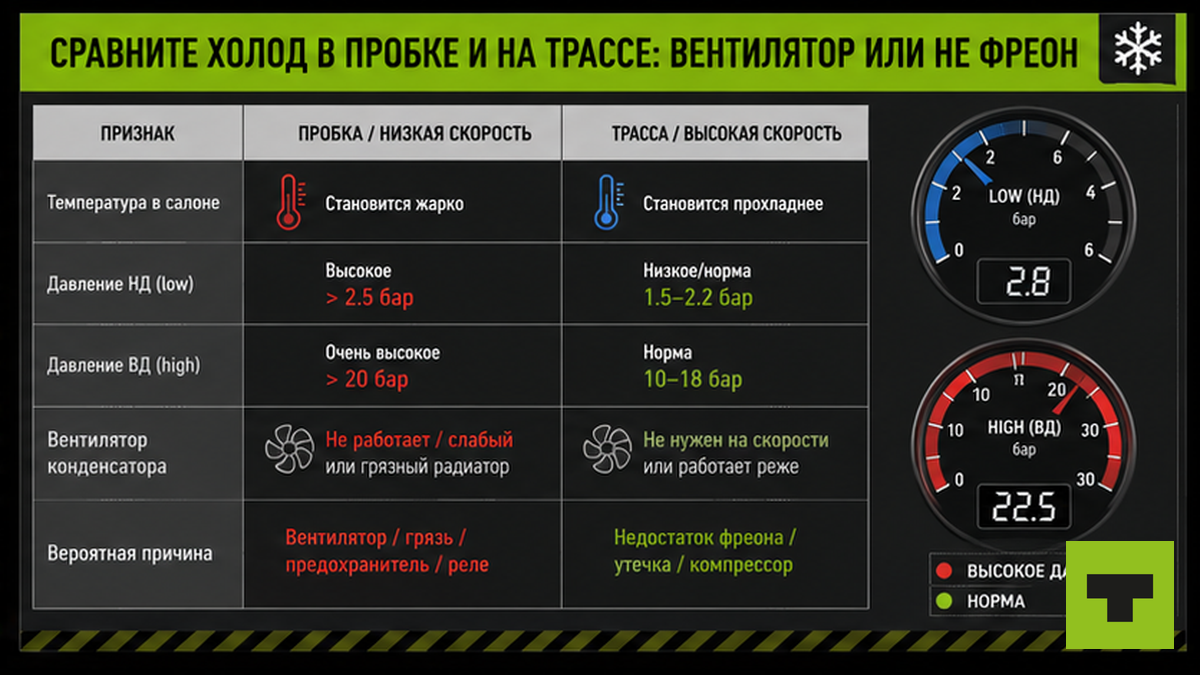

Сравните холод в пробке и на трассе: вентилятор или не фреон

При 80-90 км/ч холоднее, чем на холостых при тех же настройках — сначала обдув конденсатора, не долив фреона. Заведите мотор, 1500-2000 об/мин, A/C MAX, рециркуляция. Сделайте визуальный тест: загляните в решётку, проверьте, крутится ли крыльчатка и нет ли скрежета. Тишина при щелчке компрессора — копайте электрику.

Типичная ошибка: списать слабый холод на «кончился газ». При завышенном high side и нормальном low чаще грязный конденсатор или мёртвый вентилятор. Общую диагностику смотрите в как проверить кондиционер грузовика, если не холодит.

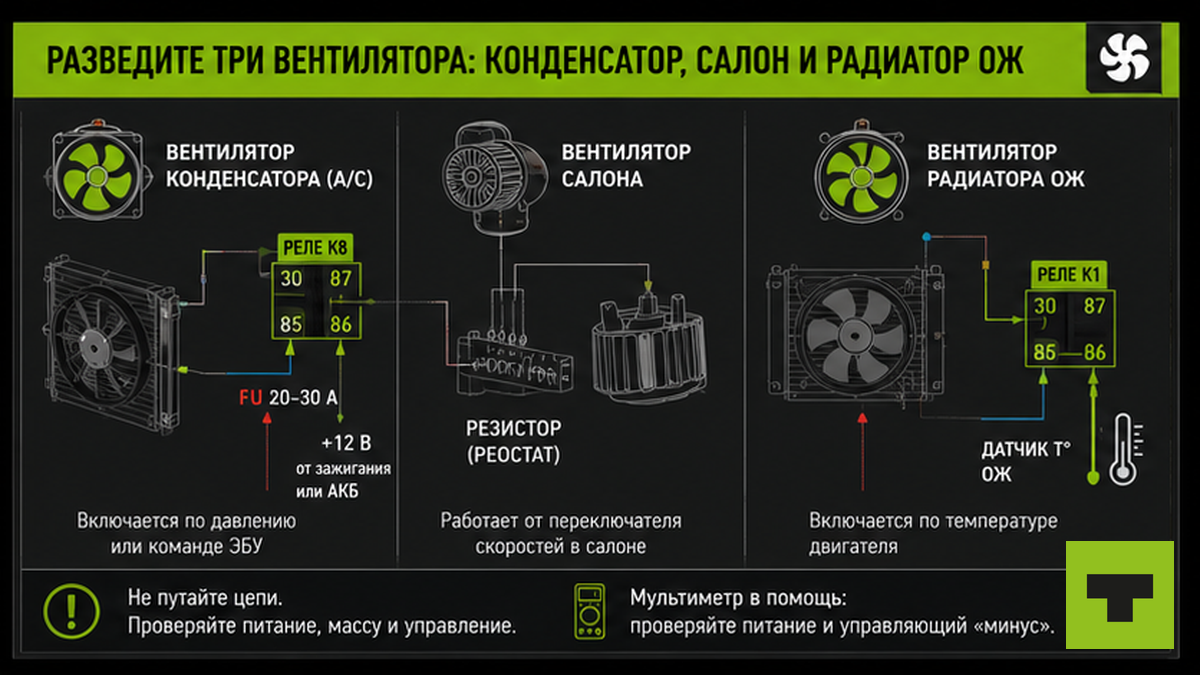

Разведите три вентилятора: конденсатор, салон и радиатор ОЖ

При A/C сначала конденсатор, не радиатор двигателя. Реле обдува ОЖ — другая цепь; логику смотрите в гайде по реле вентилятора радиатора, но к конди её не подключайте.

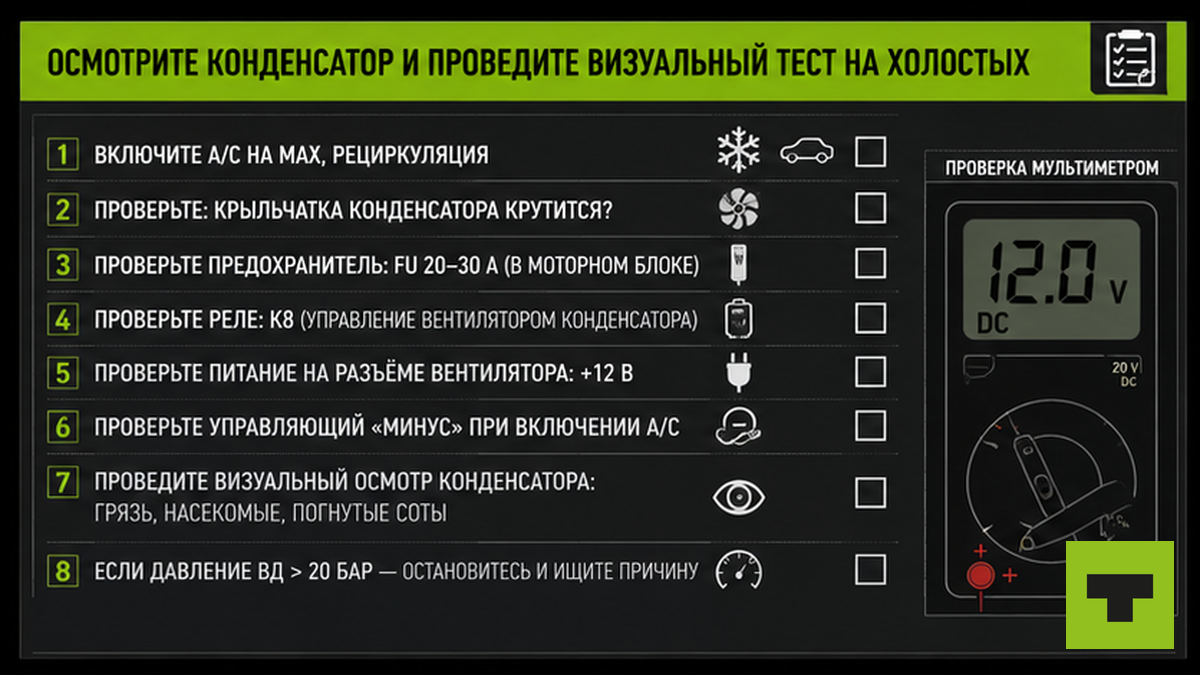

Осмотрите конденсатор и проведите визуальный тест на холостых

Забитый насекомыми конденсатор даёт тот же симптом: вентилятор крутится, холода нет. На прогретом моторе с A/C max для R134a: low 25-45 psi, high 200-350 psi; завышенный high при нормальном low — грязь или слабый обдув.

На части легковых при снятии разъёма датчика давления вентилятор включается принудительно. На грузовиках с ECM та же манипуляция даёт ошибку A/C Pressure — не универсальный приём в рейсе. Чистку конденсатора разбираем в гайде по чистке конденсатора летом.

1. Мотор заведён, A/C MAX, 1500-2000 об/мин — проверьте, крутится ли вентилятор у конденсатора.
2. Осмотрите решётку на грязь и заклинивание лопастей.
3. Проверьте предохранитель 20-30 А (КамАЗ-5490: FU2.8 20A) и реле K8.
4. Используйте мультиметр при A/C — 12/24 В на разъёме: ноль — реле/проводка; есть В, мотор молчит — мотор или масса.
5. Сделайте прямой тест: разъём снят, кратко 12/24 В через предохранитель 15-25 А по полярности схемы.
6. Симптом «в движении холоднее» + завышенный high — слабый вентилятор или грязь.
7. Не делайте снятие датчика давления без схемы — риск для компрессора.
8. Избегайте угадывания: запишите в блокнот мотор OK / реле / предохранитель / давление / вискомуфта.

Найдите предохранитель и реле: не увеличивайте номинал

Оплавленный предохранитель 20-30 А в жару — частая причина тишины. КамАЗ-5490: FU2.8 20A, реле K8. Контакты реле подгорают, цепь обрывается, вентилятор молчит при живом компрессоре. Типичная ошибка — поставить 30-40 А «чтобы не выбивало» и сжечь обмотку мотора или расплавить проводку у рамы. Повторное выбивание штатного номинала — короткое замыкание в моторе или жгуте, не «слабый» предохранитель.

Визуально: оплавленная вставка, потемневший пластик держателя. Щелчок реле при A/C без питания на моторе — обрыв между реле и разъёмом. Нет щелчка — реле или сигнал с ЭБУ.

Замерьте разъём мультиметром: питание есть, мотор молчит

По процедуре Bergstrom/DTNA: при неработающем fan проверьте 12 В между красным и чёрным на разъёме и signal voltage. Оба сигнала есть, мотор не крутится — неисправен мотор или плохая масса на кронштейне.

Мультиметр в режиме DC 20 V: красный щуп на плюс разъёма, чёрный на массу рамы. При A/C MAX на холостых — 12 В (на 24-вольтовых — около 24 В). Ноль при щелкающем компрессоре — реле и предохранитель, не сразу новый мотор. Есть напряжение, мотор гудит, но не крутится — заклинивание подшипника; прямой тест подтвердит.

Проведите прямой тест мотора от АКБ через предохранитель

Разъём с мотора снят. В разрыв плюса — вынесенный предохранитель 15-25 А. Кратко подайте плюс и минус от АКБ по полярности схемы (часто красный плюс, чёрный минус — сверьте с мануалом). Уверенное вращение 2-3 секунды — механика исправна, ищите реле, ЭБУ или датчик давления. Тишина при прямой подаче — замена мотора; не держите питание дольше 2-3 секунд без вращения — обмотка перегреется.

На 24-вольтовых тягачах — 24 В от бортовой сети, не 12 В от прицепа. Предохранитель в проводах обязателен: без него КЗ на корпусе сожжёт жгут у рамы.

Цепочка на стоянке:

A/C MAX → крыльчатка → FU 20-30 А → реле K8 → 12/24 В на разъёме → прямой тест → запись для СТО

После диагностики реле или мотор — запчасти на truck14.ru по VIN или модели тягача.

Когда виноват датчик давления, а не реле

Компрессор щёлкает, вентилятор молчит — при низком фреоне автоматика блокирует обдув через датчик давления. Логика FAN_ON_PRESSURE: вентилятор включается при росте давления, а пороги MIN/MAX отключают компрессор — при утечке вентилятор «не должен» крутиться по задумке защиты.

На форумах описывают горячий конденсатор на холостых при слабом салоне и трёхпроводный датчик. Перемычка датчика в рейсе — путь к выгоранию компрессора; заправка только СТО с манометрами. На MAN TGX неверный датчик наружной температуры отключает A/C — симптом похож, причина другая. Подробнее — в гайде по датчику давления кондиционера.

На тягаче с вискомуфтой не ищите электромотор

Часть тягачей (Caterpillar, Freightliner, старые MAN) использует вискомуфту или пневмоклапан общего вентилятора радиатора, а не отдельный электромотор у конденсатора. На холостых с A/C нужен принудительный обдув — если муфта не схватывает, симптом тот же: в движении лучше, в пробке жарко.

Без Cat ET, манометров или схемы прямой тест «вентилятора конди» бесполезен — крутите не тот узел. На таких машинах честный ответ: до СТО с диагностикой; на трассе — снизить нагрузку на A/C и следить за температурой ОЖ.

Как понять, что проверка сработала

Критерий результата: на холостых 1500-2000 об/мин при A/C MAX вентилятор конденсатора слышен и виден; прямой тест 12/24 В — мотор крутится уверенно; воздух из дефлектора на 8-15 °C холоднее улицы за 3-5 минут; high side не в красной зоне на холостых. В итоге вы сможете принять решение по одной строке в блокноте: «мотор OK», «реле», «предохранитель», «давление», «вискомуфта».

Мотор исправен, реле сгорело — до СТО можно с осторожностью, без длительного A/C в пробке. Мотор мёртв — не крутить конди весь день в +35 °C, перегрев конденсатора бьёт по компрессору. Предохранитель выбивает снова — не ехать дальше, искать КЗ.

Подобрать запчасть на truck14 — с маркировкой предохранителя, фото разъёма и показаниями мультиметра.

Частые вопросы

Почему конди холодит только на трассе?

В движении воздух продувает конденсатор без электровентилятора. На холостых обдув даёт только мотор у конденсатора. Сначала визуальный тест при A/C MAX, потом предохранитель и разъём.

Где реле вентилятора кондиционера на грузовике?

КамАЗ-5490: реле K8, FU2.8 20A. На еврофурах — отдельное реле у кабины или рамы по схеме VIN. Щелчок без питания на моторе — сгоревшее реле или обрыв после него.

Можно ли ехать, если вентилятор конденсатора не крутится?

Коротко до СТО — да, без A/C в пробке и с контролем температуры ОЖ. Долгий рейс с работающим компрессором и мёртвым вентилятором греет контур и убивает компрессор.

Как напрямую проверить мотор вентилятора от АКБ?

Разъём снят, предохранитель 15-25 А в разрыв плюса, кратко 12/24 В по полярности. Вращение — мотор жив, ищите реле. Тишина — замена мотора, не держать питание дольше 2-3 секунд.

Чем вентилятор конденсатора отличается от вентилятора ОЖ?

Разные цепи. Конденсатор охлаждает фреон при A/C перед кабиной. Вентилятор ОЖ — за радиатором мотора по температуре антифриза. При «не холодит A/C» смотрите конденсатор.

Снимать датчик давления, чтобы включить вентилятор?

На грузовиках с ЭБУ — нет без схемы. Риск ошибки A/C Pressure и компрессора. Низкий фреон — СТО с манометрами.

Какие давления R134a нормальны?

Low 25-45 psi, high 200-350 psi на прогретом моторе. Завышенный high при нормальном low — слабый обдув или грязный конденсатор. Без манометров — симптом «в движении холоднее» и визуальный тест крыльчатки.
